شیر پروانهای گیربکسی

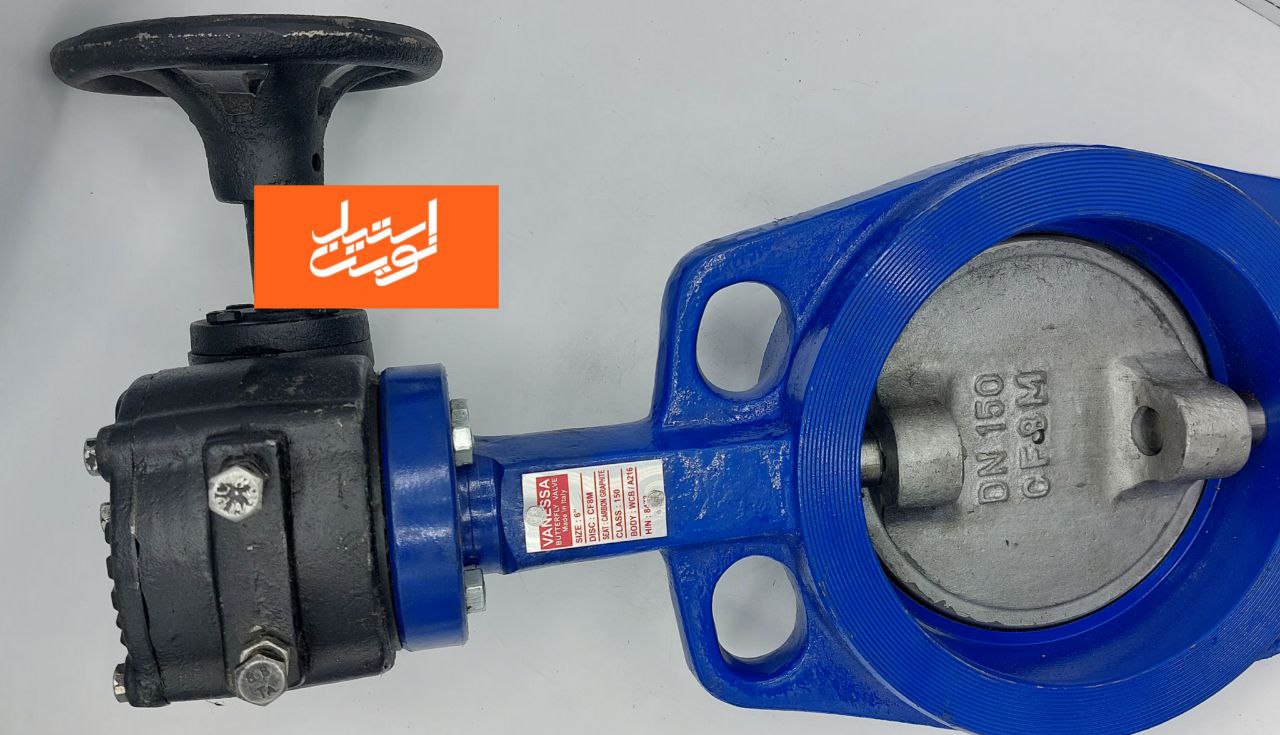

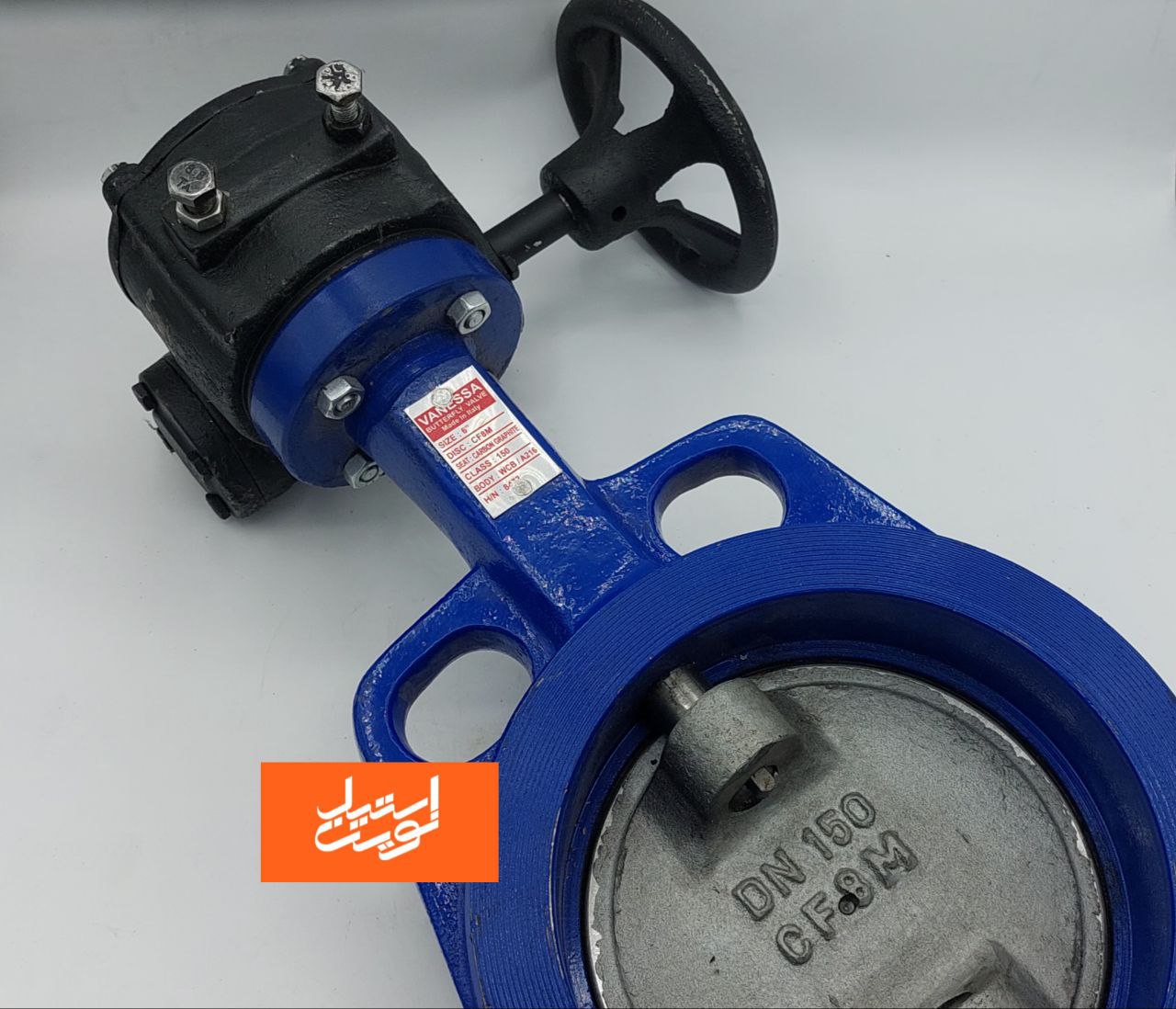

شیر پروانهای گیربکسی بدنه فولاد و چدن
شیر پروانهای گیربکسی یکی از تجهیزات حیاتی در سیستمهای انتقال سیالات است که به دلیل طراحی خاص، نصب آسان و قابلیت کنترل بالا، کاربرد وسیعی در صنایع مختلف دارد. این شیرها با بدنهای از جنس فولاد و چدن، مناسب برای طیف وسیعی از فشارها و دماها طراحی شدهاند و با ویژگیهای منحصربهفردی که ارائه میدهند، در پروژههای صنعتی و تاسیساتی جایگاه ویژهای دارند.
در این مقاله به طور کامل به بررسی ویژگیها، مزایا، کاربردها، نحوه عملکرد و مشخصات فنی این نوع شیرها میپردازیم. همچنین اطلاعات دقیقی در مورد جنس مواد، انواع کلاسهای فشار و جدول ابعاد ارائه خواهد شد.
معرفی شیر پروانهای گیربکسی
شیر پروانهای (Butterfly Valve) یک شیر چرخشی است که از یک دیسک (توپی) برای باز و بسته کردن مسیر جریان سیال استفاده میکند. در نوع گیربکسی، یک مکانیزم گیربکسی به کار رفته که به کمک آن، کنترل باز و بسته کردن شیر سادهتر و دقیقتر میشود.
ویژگی کلیدی:
این مکانیزم باعث میشود که نیروی کمتری برای باز و بسته کردن شیر نیاز باشد، بهویژه در سایزهای بزرگ یا سیستمهای تحت فشار بالا.
ویژگیهای شیر پروانهای گیربکسی بدنه فولاد و چدن
1. جنس بدنه
- فولاد: برای کاربردهایی که فشار و دما بالا باشد، بدنه فولادی با کلاسهای فشار 150 و 300 مناسب است. این متریال مقاومت بالا در برابر شرایط سخت محیطی و سیالات خورنده دارد.
- چدن: برای کاربردهای معمولیتر و فشارهای پایینتر، بدنه چدنی با کلاسهای فشار PN10 و PN16 استفاده میشود. این متریال مقرونبهصرفه است و برای پروژههای کمفشار گزینهای عالی محسوب میشود.

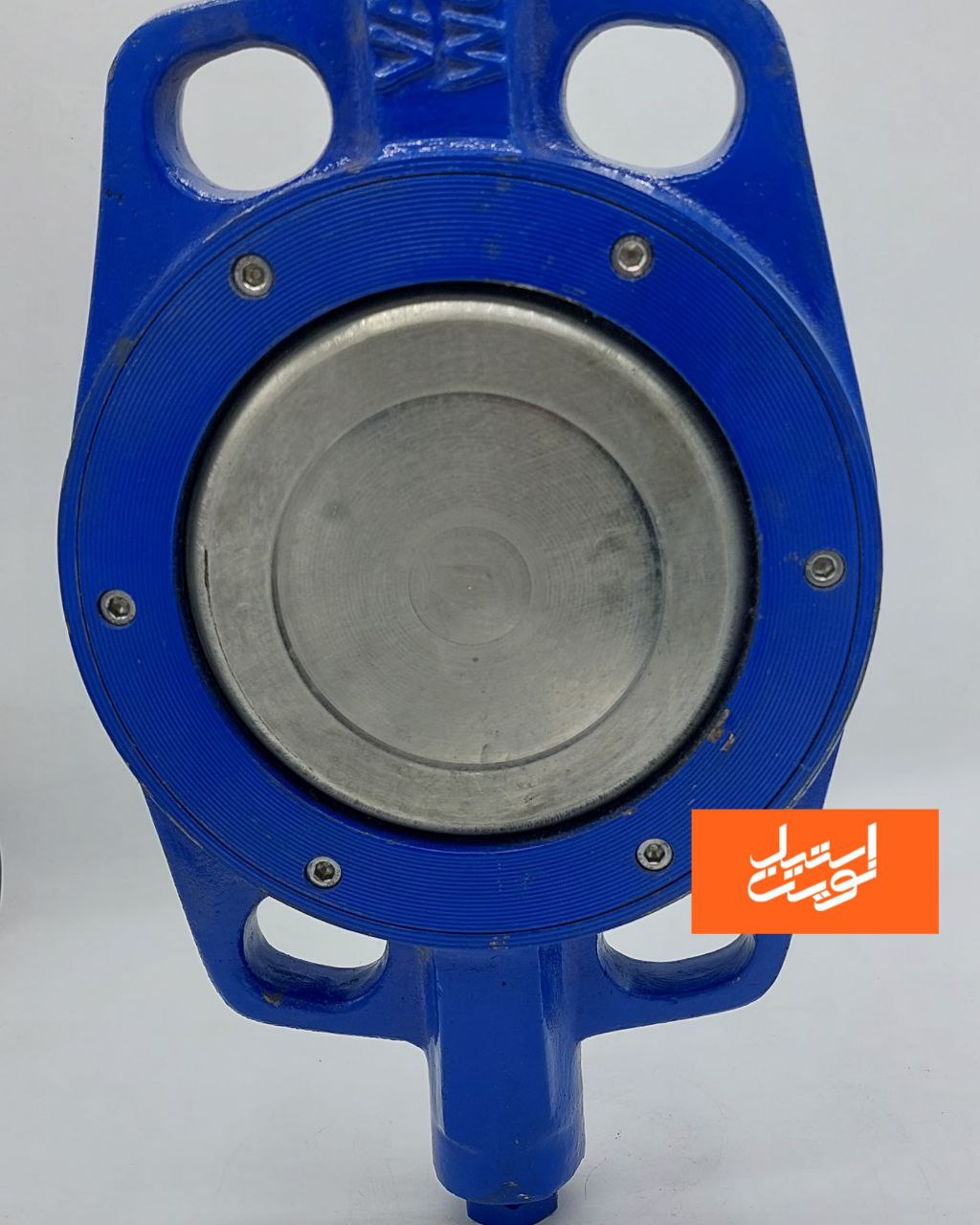

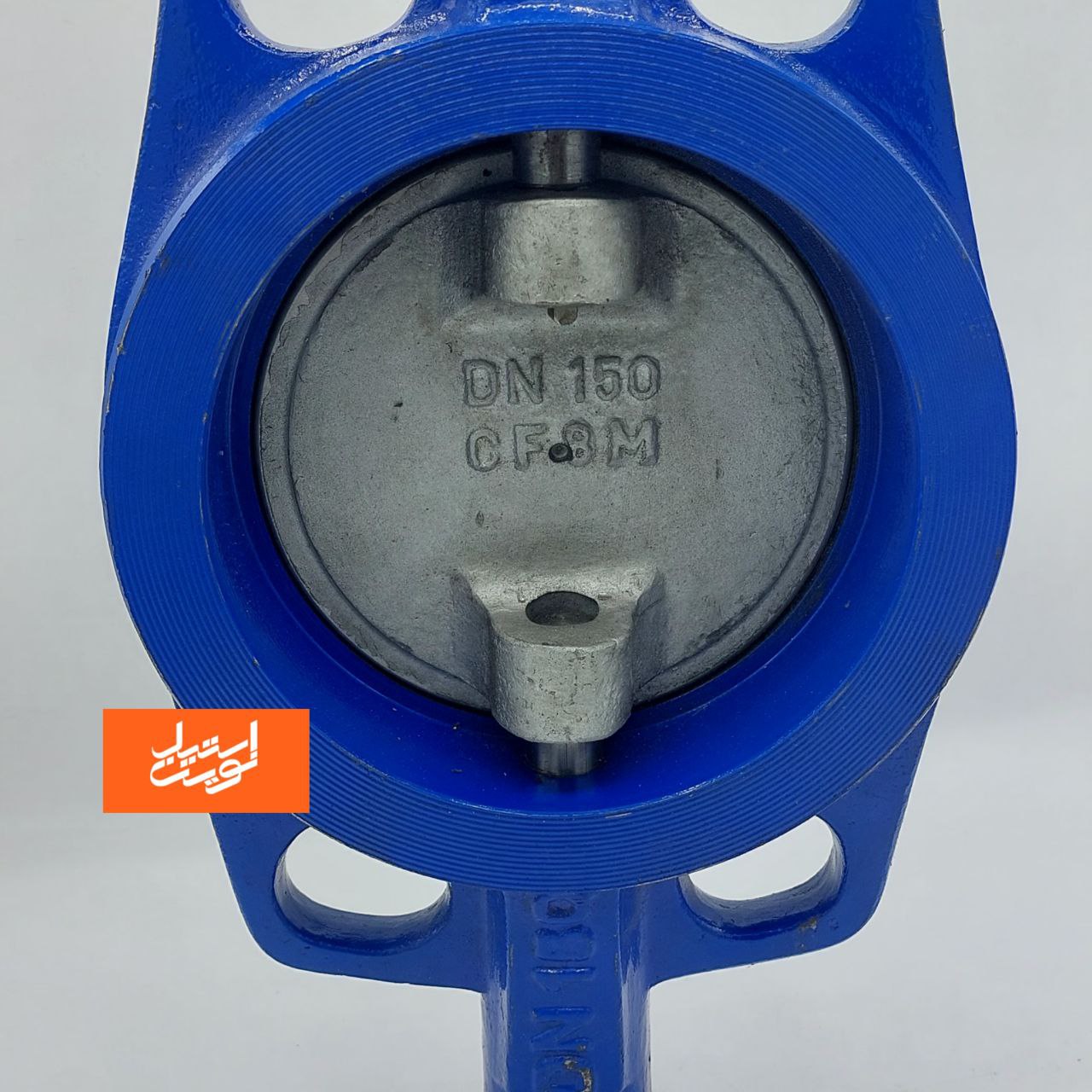

2. جنس دیسک و سیت
- دیسک (Seat): از استیل ضدزنگ 304 یا 316 ساخته میشود. این مواد به دلیل مقاومت بالا در برابر خوردگی و اکسیداسیون، مناسب برای انتقال سیالات خورنده یا دماهای بالا هستند.
- لاستیک EPDM: برای ایجاد آببندی کامل، از لاستیک EPDM در محل اتصال استفاده میشود. این لاستیک، خواص مکانیکی و شیمیایی مطلوبی دارد و از نشتی جلوگیری میکند.
3. کلاسهای فشار
- برای فولاد:
کلاس فشار 150 و 300، مناسب برای شرایط پرفشار. - برای چدن:
کلاس فشار PN10 و PN16، مناسب برای فشارهای متوسط و پایین.
4. سایزبندی
شیرهای پروانهای گیربکسی در سایزهای مختلف، از 2 اینچ تا 14 اینچ موجود هستند. این گستره سایزی باعث میشود که این شیرها برای انواع سیستمهای انتقال سیالات مناسب باشند.
5. عملکرد گیربکسی
مکانیزم گیربکسی با کاهش نیروی لازم برای چرخاندن دیسک، امکان کنترل دقیق و راحتتر را فراهم میکند. این ویژگی در سایزهای بزرگتر و فشارهای بالاتر، بسیار کارآمد است.
کاربردهای شیر پروانهای گیربکسی
این نوع شیرها به دلیل طراحی مقاوم و تطبیقپذیری بالا، در بسیاری از صنایع مورد استفاده قرار میگیرند:
1. صنایع نفت و گاز
- انتقال نفت خام و محصولات پالایشگاهی
- استفاده در خطوط لوله پرفشار
2. پتروشیمی و شیمیایی
- کنترل سیالات خورنده و مواد شیمیایی
- مناسب برای محیطهایی با دما و فشار بالا
3. تصفیه آب و فاضلاب
- استفاده در خطوط انتقال آب تصفیهشده
- مقاوم در برابر سیالات خورنده مانند کلر
4. سیستمهای HVAC
- کنترل جریان آب سرد و گرم در سیستمهای گرمایش و سرمایش
- مناسب برای سیستمهای تهویه مطبوع
5. نیروگاهها
- استفاده در سیستمهای بخار و آب داغ
مزایای استفاده از شیر پروانهای گیربکسی
- نصب آسان و وزن سبک: به دلیل طراحی جمعوجور، نصب این شیرها سریع و راحت است.
- آببندی کامل: استفاده از لاستیک EPDM و دیسک استیل، مانع از هرگونه نشتی میشود.
- طول عمر بالا: بدنه فولادی و چدنی، مقاومت عالی در برابر فشار، دما و خوردگی دارند.
- قابلیت استفاده در شرایط مختلف: با انتخاب متریال مناسب (استیل یا کرم) و کلاس فشار، این شیرها در محیطهای متنوع قابل استفاده هستند.
- کنترل دقیق: مکانیزم گیربکسی امکان تنظیم جریان با دقت بالا را فراهم میکند.
جدول ابعاد شیر پروانهای گیربکسی
| سایز (اینچ) | قطر فلنج (میلیمتر) | ارتفاع کل (میلیمتر) | طول بدنه (میلیمتر) | وزن (کیلوگرم) |
|---|---|---|---|---|
| 2 | 50 | 220 | 43 | 3 |
| 3 | 80 | 250 | 46 | 4.5 |
| 4 | 100 | 270 | 52 | 6.8 |
| 6 | 150 | 330 | 56 | 10.5 |
| 8 | 200 | 380 | 60 | 14.8 |
| 10 | 250 | 450 | 68 | 21.5 |
| 12 | 300 | 510 | 75 | 29.8 |
| 14 | 350 | 580 | 82 | 37.5 |
نکات مهم در نصب و نگهداری
- بررسی پیش از نصب: اطمینان حاصل کنید که شیر و اتصالات عاری از آلودگی یا آسیب باشند.
- نصب صحیح: به جهت جریان سیال و مشخصات فنی شیر توجه کنید.
- تعمیر و نگهداری دورهای: به صورت منظم وضعیت دیسک، سیت و لاستیک EPDM را بررسی کنید.
- استفاده از روانکننده: در مکانیزم گیربکسی، استفاده از روانکننده مناسب میتواند عمر مفید شیر را افزایش دهد.
جمعبندی
شیر پروانهای گیربکسی با بدنه فولاد و چدن، به دلیل ویژگیهای منحصربهفرد، یکی از بهترین گزینهها برای سیستمهای انتقال سیالات است. انتخاب این شیر با توجه به جنس بدنه، کلاس فشار و مشخصات دیسک و سیت، تضمینکننده عملکرد ایمن و اقتصادی در پروژههای مختلف خواهد بود.
