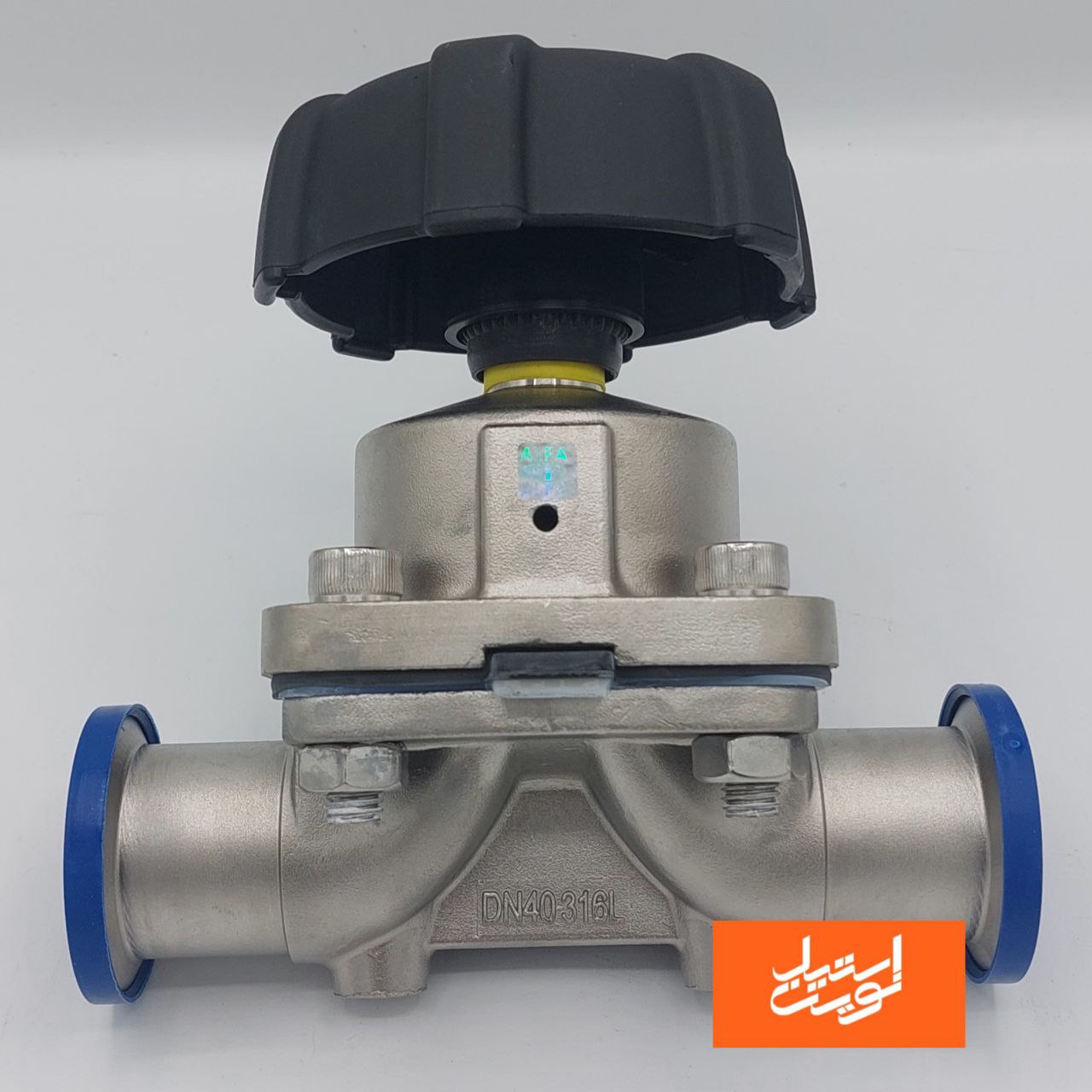

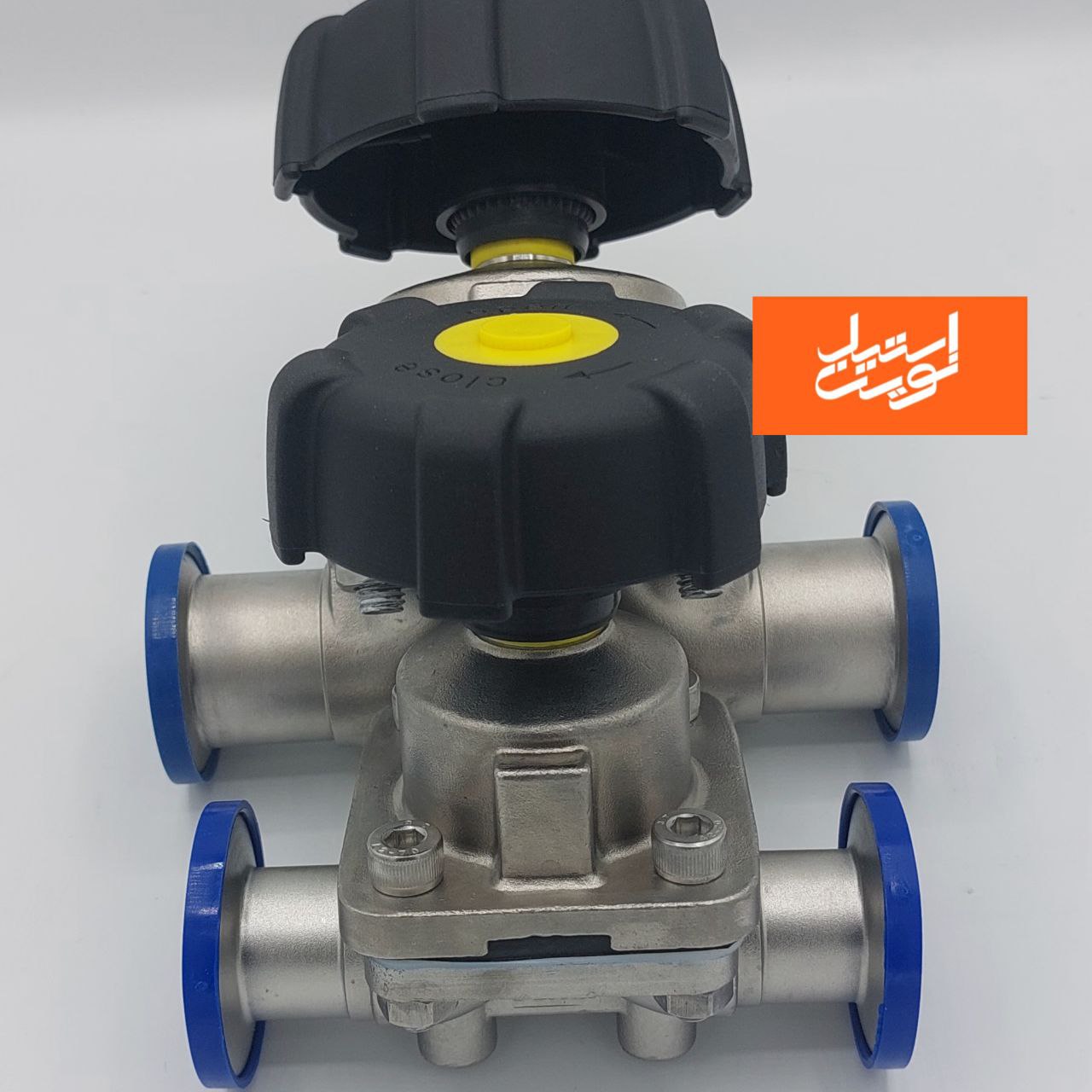

شیر دیافراگمی استیل ۳۱۶L؛ صنایع دارویی و غذایی، سایز و مشخصات
شیر دیافراگمی استیل شیری است که جریان را با فشار دادن یک دیافراگم منعطف روی نشیمنگاه قطع می‌کند. سیال فقط با بدنه استیل و دیافراگم تماس دارد و هیچ قطعه متحرکی مثل ساقه یا فنر در مسیر جریان نیست. به همین دلیل این شیر پرکاربردترین شیر در صنایع دارویی، غذایی و بیوتکنولوژی است، جایی که سیال نباید آلوده شود و شیر باید راحت شسته شود. در این صفحه ساختار، جنس، سایزها، اتصالات و نکات خرید شیر دیافراگمی استیل ۳۱۶L را می‌خوانید.
نوین استیل شیر دیافراگمی استیل ۳۱۶L برند آلفا، ساخت ایران، را با اتصال کلمپی در سایزهای ۲۵ الی ۱۰۲ میلی‌متر عرضه می‌کند. برای قیمت روز با ۰۲۱۳۳۴۶۸۱۷۰ یا ۰۹۱۲۲۲۴۸۶۷۹ تماس بگیرید.
شیر دیافراگمی چطور کار می‌کند؟
دیافراگم یک صفحه منعطف است که بالای مسیر جریان قرار دارد و لبه‌های آن بین بدنه و درپوش محکم شده است. ساقه شیر به وسط دیافراگم وصل است. با چرخاندن دستگیره، ساقه دیافراگم را پایین می‌برد تا روی برآمدگی وسط بدنه (Weir) بنشیند و جریان قطع شود. با چرخاندن در جهت مخالف، دیافراگم بالا می‌آید و مسیر باز می‌شود.
چون دیافراگم بین سیال و قطعات بالایی شیر فاصله می‌اندازد، ساقه، رزوه و پکینگ هیچ‌وقت با سیال تماس ندارند. پس شیر نشتی از ساقه ندارد و جایی برای ماندن باکتری در آن نیست. این شیر برای قطع و وصل و تنظیم ملایم دبی مناسب است.
اجزای شیر دیافراگمی
- بدنه: استیل ۳۱۶L با سطح داخلی پولیش‌خورده.
- دیافراگم: از جنس EPDM، تفلون (PTFE) یا ترکیب تفلون و EPDM.
- نشیمنگاه: برآمدگی وسط بدنه که دیافراگم روی آن می‌نشیند و آب‌بندی را انجام می‌دهد.
- درپوش و ساقه: مکانیزمی که دیافراگم را بالا و پایین می‌برد و با سیال تماس ندارد.
- واشر و فرول: برای اتصال کلمپی شیر به لوله.
جنس بدنه و دیافراگم
استیل ۳۱۶ و ۳۱۶L
بدنه شیرهای دیافراگمی بهداشتی معمولاً ۳۱۶L است. این استیل حدود ۲ درصد مولیبدن دارد و در برابر نمک، کلر، اسیدهای ملایم و مواد شوینده CIP مقاوم است. حرف L یعنی کربن کمتر، که بعد از جوشکاری مقاومت بیشتری در برابر خوردگی می‌دهد.
جنس دیافراگم
| جنس دیافراگم | مناسب برای |
|---|---|
| EPDM | آب، آب خالص، بخار تمیز و شستشوی CIP |
| PTFE (تفلون) | مواد شیمیایی، حلال‌ها و اسیدها |
| تفلون با پشت‌بند EPDM | ترکیب مقاومت شیمیایی تفلون و انعطاف EPDM |
دیافراگم قطعه مصرفی شیر است و بعد از مدتی باید تعویض شود. یک دیافراگم یدکی کنار خط داشته باشید.

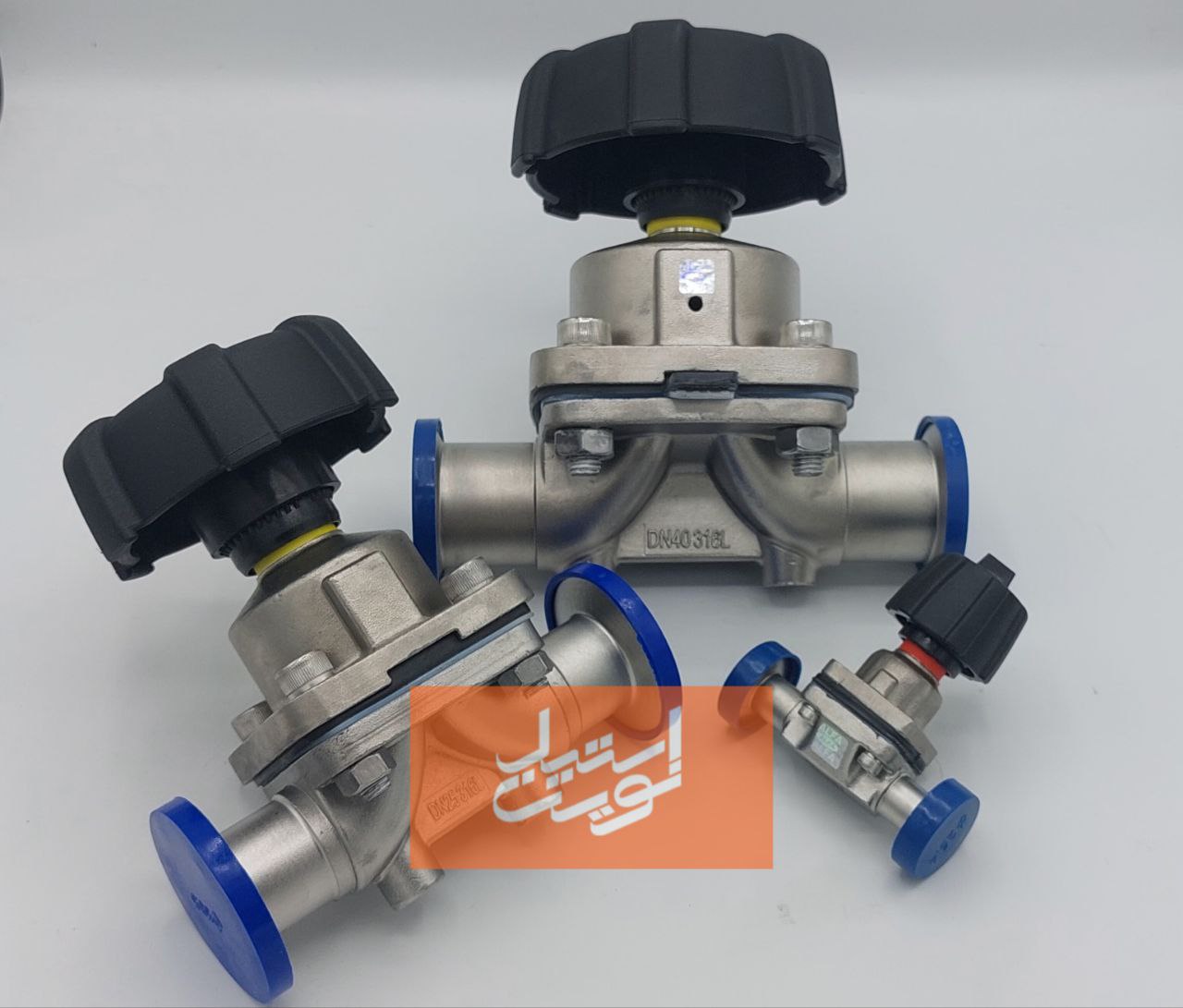

سایز و مشخصات شیر دیافراگمی استیل
شیرهای دیافراگمی بهداشتی بر اساس قطر خارجی لوله‌های بهداشتی سایزبندی می‌شوند. سایزهای رایج و فشار کاری آن‌ها:
| سایز (mm) | قطر داخلی (mm) | فشار کاری (bar) | جنس |
|---|---|---|---|
| ۲۵ | ۲۵ | ۱۰ | ۳۱۶ |
| ۳۸ | ۳۸ | ۱۰ | ۳۱۶ |
| ۵۱ | ۵۱ | ۱۰ | ۳۱۶ |
| ۶۴ | ۶۴ | ۱۰ | ۳۱۶ |
| ۷۶ | ۷۶ | ۱۰ | ۳۱۶ |
| ۱۰۲ | ۱۰۲ | ۱۰ | ۳۱۶ |
| ۱۲۷ | ۱۲۷ | ۱۰ | ۳۱۶ |
| ۱۵۲ | ۱۵۲ | ۱۰ | ۳۱۶ |
مدل آلفا موجود در انبار نوین استیل در سایزهای ۲۵، ۳۸، ۵۱، ۶۳، ۷۶ و ۱۰۲ میلی‌متر است. سایزهای دیگر و مدل‌های اینچی ۱/۲ الی ۲ ۱/۲ اینچ را برای موجودی بپرسید.
اتصالات
شیر دیافراگمی بهداشتی معمولاً اتصال کلمپی (Tri-Clamp) دارد. دو سر شیر لبه دارد و با واشر و بست کلمپ به لوله وصل می‌شود. بدون ابزار باز می‌شود و برای شستشو و ضدعفونی روزانه خط مناسب است. بست، فرول و واشر را در صفحه کلمپ استیل ببینید. مدل‌های جوشی و فلنجی هم برای خطوط ثابت و صنعتی ساخته می‌شوند.
کاربردهای شیر دیافراگمی استیل
- صنایع دارویی: آب خالص (PW)، آب تزریقی (WFI)، محلول‌ها و شربت‌ها و خطوط تولید و فرمولاسیون.
- بیوتکنولوژی: فرمنتورها و خطوط استریل که نباید هیچ فضای مرده‌ای داشته باشند.
- صنایع غذایی و لبنی: خطوط شیر، آب‌میوه و نوشیدنی.
- صنایع شیمیایی: با دیافراگم تفلون برای مواد خورنده.
- آب و آب شور: سیستم‌های تصفیه و آب‌شیرین‌کن.
برای اسیدهای قوی و سیال‌هایی که حتی استیل را خورده می‌کنند، شیر دیافراگمی داخل تفلون با بدنه چدنی و پوشش PTFE مناسب‌تر است.
شیر دیافراگمی یا شیر پروانه‌ای بهداشتی؟
هر دو در صنایع غذایی و دارویی استفاده می‌شوند. شیر دیافراگمی تمیزتر است، فضای مرده کمتری دارد و دبی را ملایم‌تر تنظیم می‌کند، پس برای آب خالص و خطوط استریل دارویی انتخاب اول است. شیر استیل پروانه‌ای صنایع غذایی ارزان‌تر و سریع‌تر است و برای خطوط لبنی و نوشیدنی با سایز بزرگ‌تر به‌صرفه‌تر است.
نکات خرید و نگهداری
- جنس دیافراگم را بر اساس سیال و دمای شستشو انتخاب کنید.
- سایز را بر اساس قطر خارجی لوله بهداشتی خط سفارش دهید.
- برای خطوط دارویی، گواهی مواد ۳۱۶L و کیفیت پولیش داخلی را بخواهید.
- دستگیره را بیش از حد سفت نکنید. فشار زیاد دیافراگم را زودتر خراب می‌کند.
- دیافراگم را طبق برنامه، مثلاً سالانه یا بعد از تعداد مشخصی سیکل استریل، تعویض کنید.
سوالات متداول درباره شیر دیافراگمی استیل
شیر دیافراگمی چه کاربردی دارد؟
شیر دیافراگمی برای قطع و وصل و تنظیم ملایم جریان در خطوطی استفاده می‌شود که سیال نباید آلوده شود، مثل آب خالص دارویی، خطوط استریل، لبنیات و مواد شیمیایی.
فرق دیافراگم EPDM و تفلون چیست؟
دیافراگم EPDM برای آب، بخار تمیز و شستشوی CIP مناسب است. دیافراگم تفلون در برابر مواد شیمیایی و حلال‌ها مقاوم‌تر است و برای خطوط شیمیایی انتخاب می‌شود.
شیر دیافراگمی استیل چند بار فشار را تحمل می‌کند؟
شیرهای دیافراگمی بهداشتی رایج برای فشار کاری حدود ۱۰ بار ساخته می‌شوند. فشار مجاز هر مدل را از کاتالوگ سازنده بپرسید.
دیافراگم شیر هر چند وقت یک بار باید عوض شود؟
بستگی به سیال، دما و تعداد دفعات کار دارد. در خطوط دارویی معمولاً سالانه یا بعد از تعداد مشخصی سیکل استریل تعویض می‌شود. اگر شیر نشتی داد یا کامل بسته نشد، دیافراگم را عوض کنید.
سایز ۵۱ شیر دیافراگمی معادل چند اینچ است؟
سایز ۵۱ میلی‌متر معادل لوله بهداشتی ۲ اینچ است. سایز ۳۸ معادل ۱ ۱/۲ اینچ و ۲۵ معادل ۱ اینچ است.
جمع‌بندی
شیر دیافراگمی استیل ۳۱۶L با جدا کردن سیال از ساقه و قطعات متحرک، تمیزترین شیر برای خطوط دارویی، غذایی و بیوتکنولوژی است. جنس دیافراگم را با سیال هماهنگ کنید، سایز را بر اساس لوله بهداشتی انتخاب کنید و دیافراگم را به‌موقع تعویض کنید.
برای خرید شیر دیافراگمی استیل و استعلام قیمت روز با شماره‌های ۰۲۱۳۳۴۶۸۱۷۰ و ۰۹۱۲۲۲۴۸۶۷۹ یا واتساپ ۰۹۳۵۴۰۴۰۹۶۱ تماس بگیرید.
