شیر فلکه سوزنی استیل (گلاب ولو) ۳۰۴ و ۳۱۶؛ مشخصات، ابعاد و قیمت

شیر فلکه سوزنی استیل که در بازار به آن شیر سوزنی یا گلاب ولو (Globe Valve) هم می‌گویند، شیری است که با بالا و پایین رفتن یک دیسک روی نشیمنگاه، جریان را قطع می‌کند یا به‌دقت تنظیم می‌کند. برخلاف شیر توپی و کشویی که بیشتر برای قطع و وصل کامل ساخته شده‌اند، شیر سوزنی برای تنظیم جریان (Throttling) طراحی شده و انتخاب اصلی خطوط بخار، آب گرم و موتورخانه است.

در این صفحه طرز کار، مشخصات، جدول ابعاد، جنس ۳۰۴ و ۳۱۶، کاربردها، تفاوت با شیرهای دیگر و نکات نصب شیر فلکه سوزنی استیل دنده‌ای را می‌خوانید. نوین استیل شیر سوزنی استیل دنده‌ای برند کیتز را در گرید ۳۰۴ و ۳۱۶ و سایزهای ۱/۲ الی ۳ اینچ، تکی و عمده، با قیمت درب کارخانه و ارسال به سراسر ایران عرضه می‌کند.

شیر سوزنی (گلاب ولو) چطور کار می‌کند؟

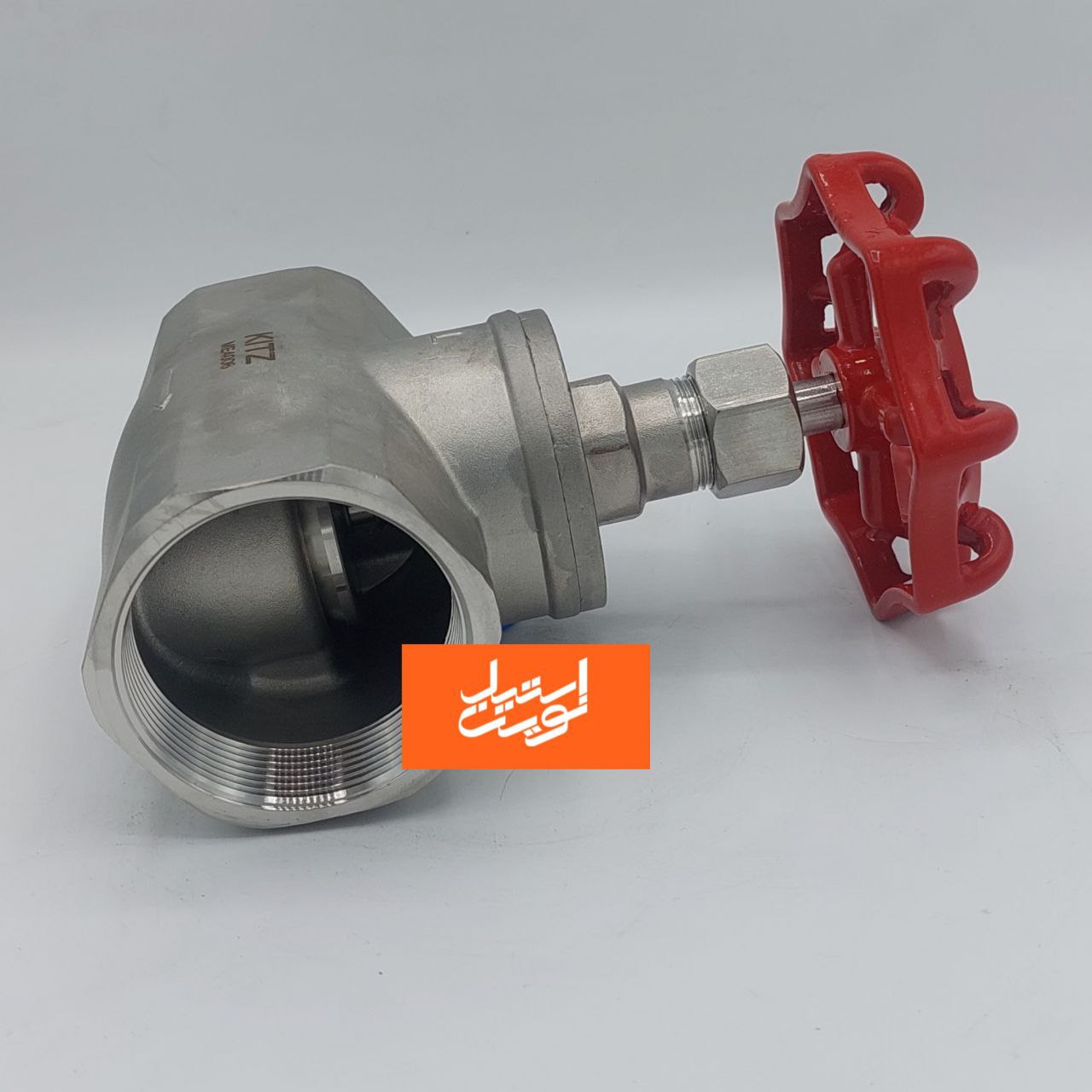

داخل بدنه شیر یک دیواره با یک دهانه افقی وجود دارد که نشیمنگاه (Seat) روی آن است. دیسک به ساقه وصل است و با چرخاندن فلکه، عمود بر نشیمنگاه بالا و پایین می‌رود. وقتی دیسک پایین بیاید و روی نشیمنگاه بنشیند، جریان قطع می‌شود. با بالا بردن تدریجی دیسک، فاصله آن با نشیمنگاه کم‌کم زیاد می‌شود و دبی را می‌توانید دقیق تنظیم کنید.

سیال داخل بدنه مسیر S شکل طی می‌کند و جهتش دو بار عوض می‌شود. این دو نتیجه دارد:

• تنظیم دقیق جریان: چون دبی با فاصله دیسک و نشیمنگاه تغییر می‌کند، می‌شود جریان را نیمه‌باز نگه داشت بدون اینکه نشیمنگاه زود خراب شود.
• افت فشار بیشتر: حتی در حالت کاملاً باز، افت فشار آن از شیر کشویی و توپی بیشتر است. پس برای خطوط اصلی با دبی خیلی بالا که فقط قطع و وصل لازم دارند، انتخاب اول نیست.

بسته شدن آرام دیسک ضربه قوچ را هم در خطوط بخار و آب گرم کمتر می‌کند.

فرق شیر سوزنی با نیدل ولو ابزار دقیق

در بازار ایران «شیر فلکه سوزنی» به گلاب ولو گفته می‌شود که در همین صفحه معرفی شده است. نیدل ولو (Needle Valve) ابزار دقیق شیر دیگری است: سر ساقه آن یک سوزن مخروطی بلند است، دهانه خیلی باریکی دارد و برای دبی‌های خیلی کم، خطوط گیج فشار، ترانسمیتر و نمونه‌گیری با اتصال فرول استفاده می‌شود. اگر دنبال آن مدل هستید، نیدل ولو استیل را ببینید.

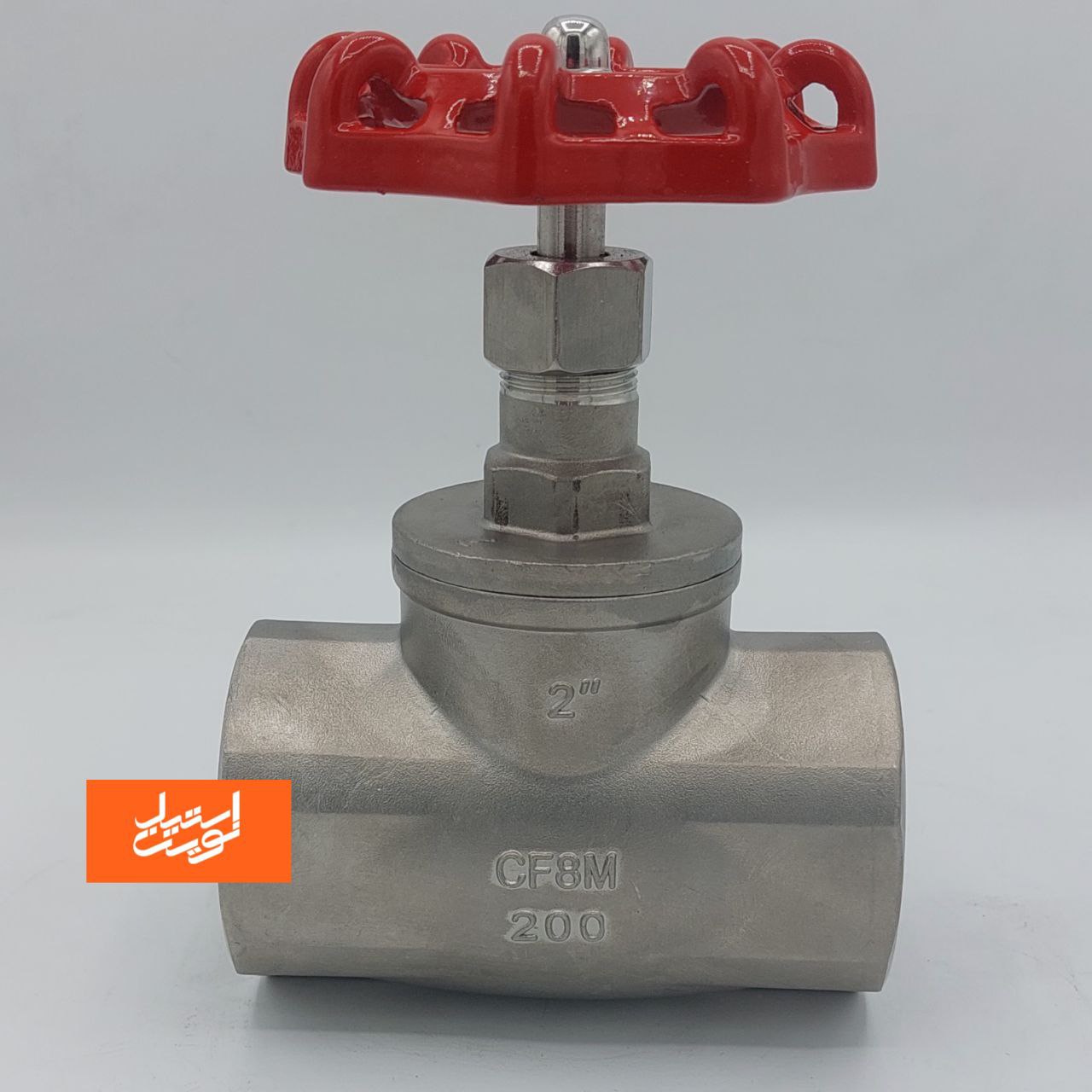

مشخصات فنی شیر فلکه سوزنی استیل

مشخصه	مقدار
برند	کیتز (Kitz)
جنس بدنه	استیل ۳۰۴ یا ۳۱۶
سایز	۱/۲، ۳/۴، ۱، ۱ ۱/۴، ۱ ۱/۲، ۲، ۲ ۱/۲ و ۳ اینچ
نوع اتصال	دنده‌ای
کلاس فشار	۲۰۰؛ فشار اسمی را روی بدنه شیر چک کنید
دمای کاری	مناسب بخار و آب گرم تا حدود ۱۳۰ درجه و بالاتر، بسته به جنس پکینگ

جدول ابعاد و وزن

سایز (اینچ)	طول (mm)	ارتفاع (mm)	وزن (kg)	کلاس فشار
۱/۲	۶۵	۱۰۰	۰٫۸	۲۰۰
۳/۴	۷۵	۱۱۰	۱٫۲	۲۰۰
۱	۹۰	۱۲۰	۱٫۵	۲۰۰
۱ ۱/۲	۱۲۰	۱۵۰	۲٫۵	۲۰۰
۲	۱۴۰	۱۸۰	۳٫۸	۲۰۰
۲ ۱/۲	۱۶۰	۲۰۰	۴٫۵	۲۰۰
۳	۱۸۰	۲۲۰	۵٫۵	۲۰۰

ابعاد بین سازنده‌ها کمی فرق دارد. اگر شیر را جایگزین شیر قبلی می‌کنید، طول آن را قبل از خرید بپرسید.

کدام سایز برای کجا؟

• ۱/۲ اینچ: خطوط فرعی، تخلیه و تجهیزات کوچک.
• ۳/۴ و ۱ اینچ: پرکاربردترین سایزها برای انشعابات داخل ساختمان و واحدهای حرارتی.
• ۱ ۱/۴ و ۱ ۱/۲ اینچ: رایزرهای اصلی و کلکتورهای گرمایشی.
• ۲ الی ۳ اینچ: خطوط اصلی موتورخانه که دبی بیشتری دارند.

استیل ۳۰۴ یا ۳۱۶؟

هر دو در برابر زنگ‌زدگی مقاوم‌اند. برای آب، بخار و هوا ۳۰۴ کافی است. برای مواد شیمیایی، آب شور و محیط کلردار ۳۱۶ را انتخاب کنید که حدود ۲ درصد مولیبدن دارد. در مدل‌های مخصوص آب گرم و بخار، پکینگ و واشرها از جنس نسوز مثل گرافیت هستند تا در دمای بالا تغییر شکل ندهند.

کاربردهای شیر فلکه سوزنی استیل

• خطوط بخار: تنظیم جریان بخار به تجهیزات، خطوط کندانس و بای‌پس تله بخار. برای تخلیه کندانس، تله بخار استیل را هم ببینید.
• موتورخانه و گرمایش: تنظیم دبی و دمای آب گرم خروجی و کلکتورها.
• صنایع شیمیایی: تنظیم جریان مواد با گرید ۳۱۶.
• صنایع غذایی و دارویی: خطوط آب داغ و بخار تمیز.
• نفت و گاز: خطوط تخلیه و تنظیم دبی.

شیر سوزنی، شیر کشویی یا شیر توپی؟

شیر	کار اصلی	تنظیم دبی	افت فشار در حالت باز
شیر سوزنی (گلاب ولو)	تنظیم جریان	خیلی خوب	زیاد
شیر فلکه کشویی	قطع و وصل کامل	مناسب نیست	خیلی کم
شیر توپی	قطع و وصل سریع	مناسب نیست	کم

برای قطع و وصل خط اصلی، شیر فلکه کشویی استیل انتخاب بهتری است.

انواع دیگر شیر سوزنی

• شیر سوزنی استیل کلاس ۸۰۰ برای فشار بالاتر در سایزهای کوچک
• شیر سوزنی کلاس ۱۵۰۰ برای خطوط پرفشار
• شیر سوزنی استیل فلنجدار برای اتصال فلنجی و سایزهای بزرگ
• شیر سوزنی برنجی کیز ایران و شیر گلوب برنجی کیتز برای آب و تأسیسات با هزینه کمتر

نکات نصب و نگهداری

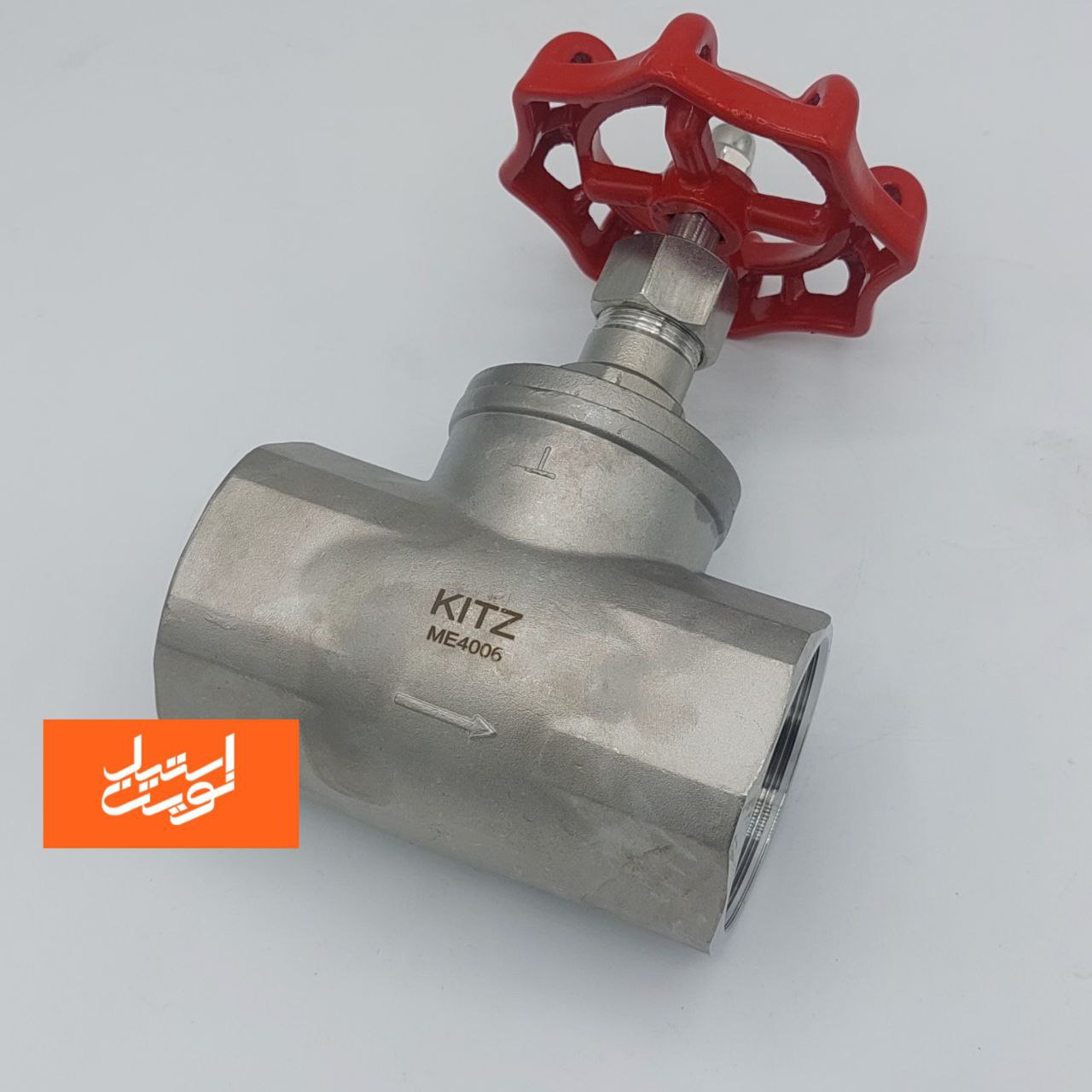

1. جهت فلش: شیر سوزنی جهت جریان دارد و فلش آن روی بدنه حک شده است. شیر را طوری ببندید که جریان در جهت فلش باشد.
2. آب‌بندی دنده: برای اتصال دنده‌ای از تفلون مرغوب یا خمیر آب‌بندی مخصوص بخار استفاده کنید. تفلون مایع در برابر لرزش هم شل نمی‌شود.
3. صافی قبل از شیر: ذرات درشت به نشیمنگاه آسیب می‌زنند. قبل از شیر استرینر استیل بگذارید.
4. بستن بدون زور: فلکه را فقط تا جایی ببندید که جریان قطع شود. فشار بیش از حد دیسک و نشیمنگاه را خراب می‌کند.
5. نشتی از ساقه: اگر از دور ساقه نشتی هست، مهره گلند را کمی سفت کنید.

اگر شیر شما بعد از سال‌ها کامل بسته نمی‌شود، تعمیر شیرآلات صنعتی را ببینید.

خرید و قیمت

شیر فلکه سوزنی استیل را تکی و عمده می‌فروشیم. قیمت درب کارخانه است و برای خرید عمده شرایط بهتری دارد. سفارش‌ها با بسته‌بندی استاندارد از تهران به سراسر ایران ارسال می‌شوند و همه شیرها گواهی اصالت کالا دارند. قیمت به سایز، گرید ۳۰۴ یا ۳۱۶ و تعداد بستگی دارد. پیش از خرید، کارشناسان ما بر اساس فشار و دمای سیستم شما مدل مناسب را پیشنهاد می‌دهند.

سوالات متداول درباره شیر فلکه سوزنی استیل

جمع‌بندی

شیر فلکه سوزنی استیل یا گلاب ولو با حرکت عمودی دیسک روی نشیمنگاه، جریان را دقیق تنظیم می‌کند و برای خطوط بخار، آب گرم و موتورخانه ساخته شده است. برای قطع و وصل خط اصلی شیر کشویی یا توپی بهتر است. برای آب و بخار ۳۰۴ و برای مواد خورنده ۳۱۶ را انتخاب کنید و جهت فلش بدنه را هنگام نصب رعایت کنید.

برای خرید شیر فلکه سوزنی استیل با شماره‌های ۰۲۱۳۳۴۶۸۱۷۰ و ۰۹۱۲۲۲۴۸۶۷۹ یا واتساپ ۰۹۳۵۴۰۴۰۹۶۱ تماس بگیرید.
