شیر گازی آلفا کلاس ۸۰۰؛ فولادی A105 و استیل، دنده‌ای و ساکت‌ولد

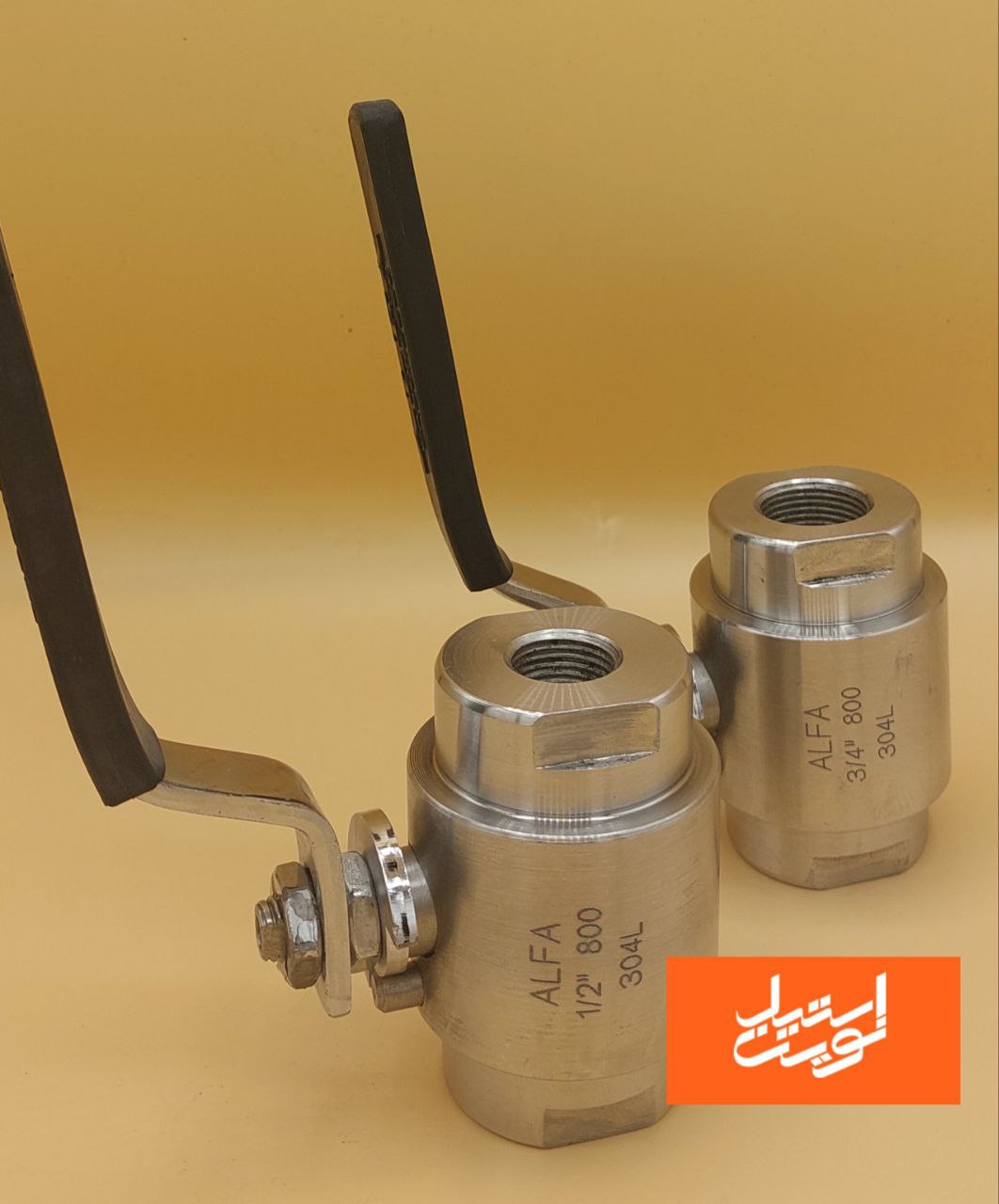

شیر گازی آلفا کلاس ۸۰۰ یک بال ولو فورج فشار قوی ساخت ایران است که نوین استیل با برند آلفا تولید می‌کند. بدنه آن فولاد فورج A105 یا استیل ۳۰۴ و ۳۱۶ است، گوی داخلی استیل دارد و با اتصال دنده‌ای یا ساکت‌ولد در خطوط گاز، روغن، آب، بخار و مواد شیمیایی نصب می‌شود. این شیر با یک‌چهارم دور چرخش دسته جریان را کامل باز یا بسته می‌کند.
در این صفحه معنی کلاس ۸۰۰ و فشار واقعی آن، جنس بدنه و سیت، محدوده دما، اتصالات، کاربردها و نکات خرید را می‌خوانید. شیر گازی آلفا در کلاس‌های ۸۰۰ و ۱۵۰۰، با ۱ سال گارانتی تعویض و خدمات پس از فروش عرضه می‌شود و چون در ایران تولید می‌شود، قطعات یدکی آن همیشه موجود است.
کلاس ۸۰۰ یعنی چه؟
کلاس ۸۰۰ یک کلاس فشار میانی بین کلاس ۶۰۰ و ۹۰۰ است که برای شیرهای فورج کوچک طبق API 602 و ASME B16.34 تعریف شده است. خیلی‌ها کلاس ۸۰۰ را برابر ۸۰۰ psi می‌دانند، ولی فشار مجاز واقعی بدنه خیلی بیشتر است:
| جنس بدنه | فشار مجاز بدنه در دمای محیط (حدود) |
|---|---|
| فولاد فورج A105 | حدود ۱۹۷۵ psi، یعنی حدود ۱۳۶ بار |
| استیل F304 یا F316 | حدود ۱۹۲۰ psi، یعنی حدود ۱۳۲ بار |
در بال ولو، فشار و دمای کاری را سیت تفلونی هم محدود می‌کند، نه فقط بدنه. پس عدد نهایی را از روی برچسب و کاتالوگ شیر بخوانید. کلاس ۱۵۰۰ برای خطوطی است که فشار بالاتری دارند. برای تبدیل واحد فشار، ماشین حساب تبدیل فشار را ببینید.
جنس بدنه، گوی و سیت
- بدنه: فولاد فورج A105 برای خطوط گاز، روغن، آب و بخار؛ استیل ۳۰۴ یا ۳۱۶ برای مواد شیمیایی و محیط‌های خورنده.
- گوی: استیل، که در برابر زنگ و سایش مقاوم است.
- سیت و پکینگ: تفلون PTFE برای بیشتر کاربردها. برای دمای بالاتر، تفلون تقویت‌شده با کربن (RPTFE) استفاده می‌شود که مقاومت سیت را بیشتر می‌کند.
متریال این شیرها با گواهی آنالیز تهیه می‌شود. برای گرید استیل بدنه، در محیط کلرایدی و مواد شیمیایی ۳۱۶ را انتخاب کنید.
محدوده دمای کاری
دمای کاری بال ولو را جنس سیت تعیین می‌کند. سیت PTFE معمولاً تا حدود ۲۰۰ درجه و RPTFE کمی بیشتر، حدود ۲۳۰ درجه، کار می‌کند. هر چه دما بالاتر برود، فشار مجاز سیت کمتر می‌شود. بدنه فولادی یا استیل دمای خیلی بالاتری را تحمل می‌کند، ولی شیر با سیت تفلونی برای بخار فوق‌داغ یا خطوط بالای این دما مناسب نیست. برای خطوط داغ‌تر، شیر توپی آلفا دما بالا حرارتی را ببینید.
اتصال دنده‌ای یا ساکت‌ولد؟
| ویژگی | دنده‌ای (NPT) | ساکت‌ولد (SW) |
|---|---|---|
| نصب | با رزوه، سریع و بدون جوش | لوله داخل دهانه شیر می‌رود و جوش گوشه می‌خورد |
| باز کردن | آسان | با برش |
| احتمال نشتی | از رزوه، در صورت آب‌بندی نامناسب | کم |
| کاربرد | خطوط سرویس و جاهایی که تعمیر سریع لازم است | خطوط پرفشار و حساس |
برای آب‌بندی رزوه مدل دنده‌ای، تفلون مایع جای نوار تفلون را می‌گیرد. هنگام جوش مدل ساکت‌ولد، شیر را نیمه‌باز بگذارید و گرما را کنترل کنید تا سیت تفلونی آسیب نبیند.
کاربردهای شیر گازی آلفا کلاس ۸۰۰
- نفت و گاز: خطوط گاز پرفشار و فرآورده‌های نفتی.
- پتروشیمی و صنایع شیمیایی: خطوط مواد شیمیایی با بدنه استیل.
- خطوط روغن و هیدرولیک: خطوط روغن پرفشار.
- تأسیسات صنعتی: خطوط آب، هوای فشرده و بخار اشباع کم‌دما.
- گرمایش و سرمایش صنعتی: قطع و وصل سریع جریان.
نکات خرید شیر گازی آلفا کلاس ۸۰۰
- کلاس را با فشار و دما تطبیق دهید: ۸۰۰ یا ۱۵۰۰، با توجه به فشار خط و محدودیت دمای سیت.
- جنس بدنه: A105 برای سیال‌های غیرخورنده، استیل ۳۱۶ برای مواد شیمیایی.
- نوع اتصال: دنده‌ای یا ساکت‌ولد.
- جنس سیت: PTFE یا RPTFE بر اساس دما.
- استاندارد: شیر باید با API 602 و ASME B16.34 سازگار باشد.
- اصالت: از تولیدکننده یا نماینده معتبر بخرید تا گارانتی و قطعه یدکی داشته باشید.
گارانتی و خدمات پس از فروش
شیرهای گازی آلفا ۱ سال گارانتی تعویض بدون قید و شرط دارند. چون در ایران تولید می‌شوند، گوی، سیت و پکینگ یدکی موجود است و شیر بعد از سال‌ها کار قابل تعمیر است. این شیرها علاوه بر مدل گازی، به صورت ویفری و فلنجدار هم تولید می‌شوند. مدل‌های دیگر را در شیر آلفا، شیر توپی آلفا و شیر گازی ALFA 24K ببینید. برای نمونه‌های کلاس ۸۰۰ برندهای دیگر، شیر گازی فولادی LVF کلاس ۸۰۰ و شیر گازی کلاس ۸۰۰ استیل را مقایسه کنید.
سوالات متداول درباره شیر گازی آلفا کلاس ۸۰۰
شیر گازی کلاس ۸۰۰ چه فشاری را تحمل می‌کند؟
بدنه فولادی A105 کلاس ۸۰۰ در دمای محیط حدود ۱۳۶ بار و بدنه استیل حدود ۱۳۲ بار را تحمل می‌کند. فشار و دمای نهایی بال ولو را سیت تفلونی هم محدود می‌کند.
آیا کلاس ۸۰۰ یعنی ۸۰۰ psi؟
نه. کلاس ۸۰۰ یک کلاس فشار میانی بین ۶۰۰ و ۹۰۰ است و فشار مجاز بدنه در دمای محیط حدود ۱۹۲۰ الی ۱۹۷۵ psi است.
شیر گازی آلفا تا چه دمایی کار می‌کند؟
با سیت PTFE معمولاً تا حدود ۲۰۰ درجه و با سیت RPTFE تا حدود ۲۳۰ درجه. در دمای بالاتر فشار مجاز سیت کم می‌شود.
شیر گازی آلفا دنده‌ای بهتر است یا ساکت‌ولد؟
دنده‌ای راحت‌تر نصب و باز می‌شود و برای خطوط سرویس مناسب است. ساکت‌ولد جوشی است، نشتی کمتری دارد و برای خطوط پرفشار و حساس توصیه می‌شود.
شیر گازی آلفا گارانتی دارد؟
بله، ۱ سال گارانتی تعویض دارد و چون در ایران تولید می‌شود، قطعات یدکی آن برای تعمیر موجود است.
بدنه شیر گازی آلفا از چه جنسی است؟
فولاد فورج A105 یا استیل ۳۰۴ و ۳۱۶، با گوی استیل و سیت تفلون PTFE یا RPTFE.
جمع‌بندی
شیر گازی آلفا کلاس ۸۰۰ بال ولو فورج ساخت ایران با بدنه A105 یا استیل، گوی استیل و سیت تفلونی است که با اتصال دنده‌ای یا ساکت‌ولد در خطوط پرفشار نصب می‌شود. کلاس ۸۰۰ در دمای محیط حدود ۱۳۲ الی ۱۳۶ بار را تحمل می‌کند، ولی دمای کاری را سیت تفلونی محدود می‌کند. کلاس، جنس و اتصال را بر اساس فشار، دما و سیال خط انتخاب کنید.
برای خرید شیر گازی آلفا کلاس ۸۰۰ با شماره‌های ۰۲۱۳۳۴۶۸۱۷۰ و ۰۹۱۲۲۲۴۸۶۷۹ یا واتساپ ۰۹۳۵۴۰۴۰۹۶۱ تماس بگیرید.
