فلنج گلودار فولادی کلاس 150 راهنمای جامع – مشخصات، کاربردها و جدول سایزها
مقدمه

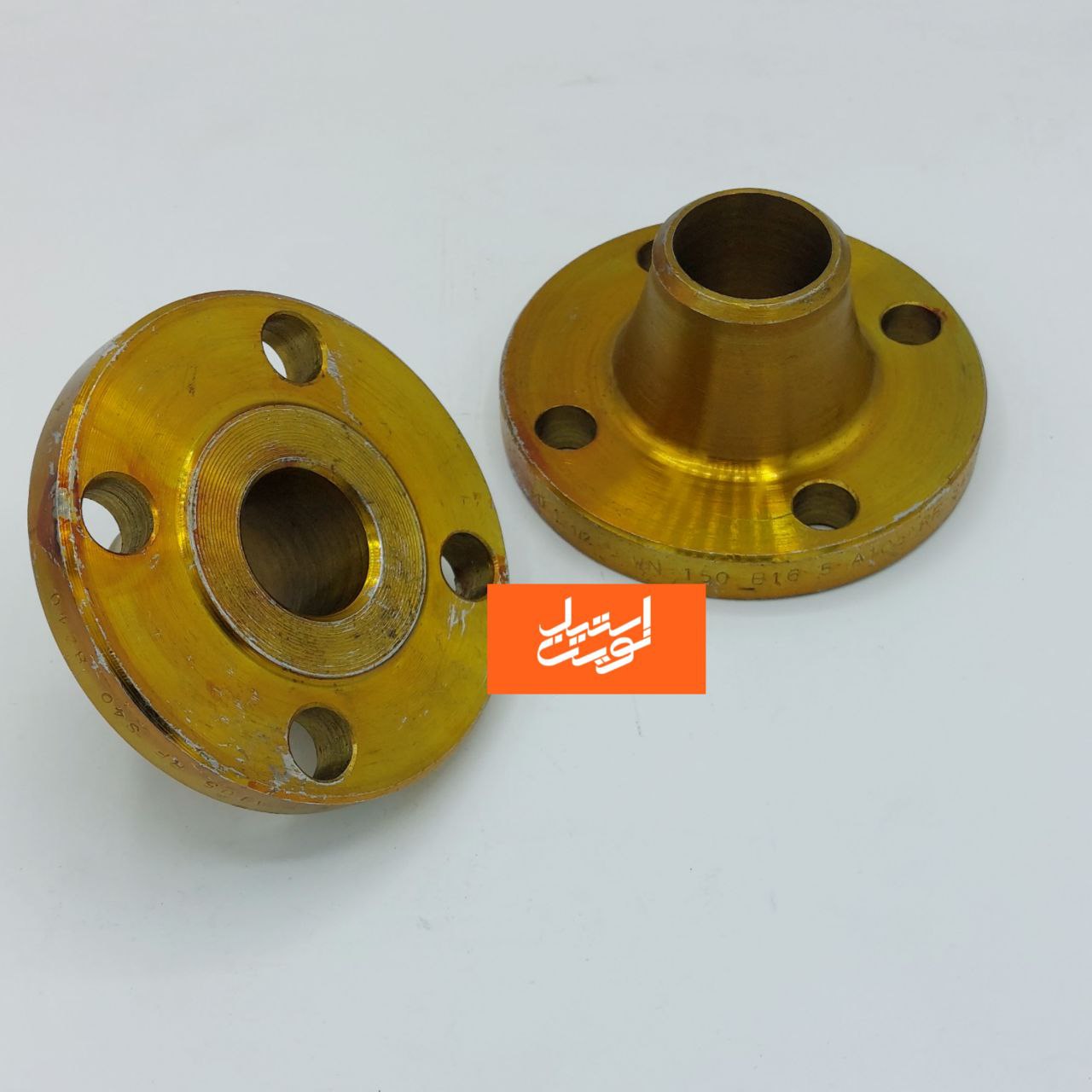

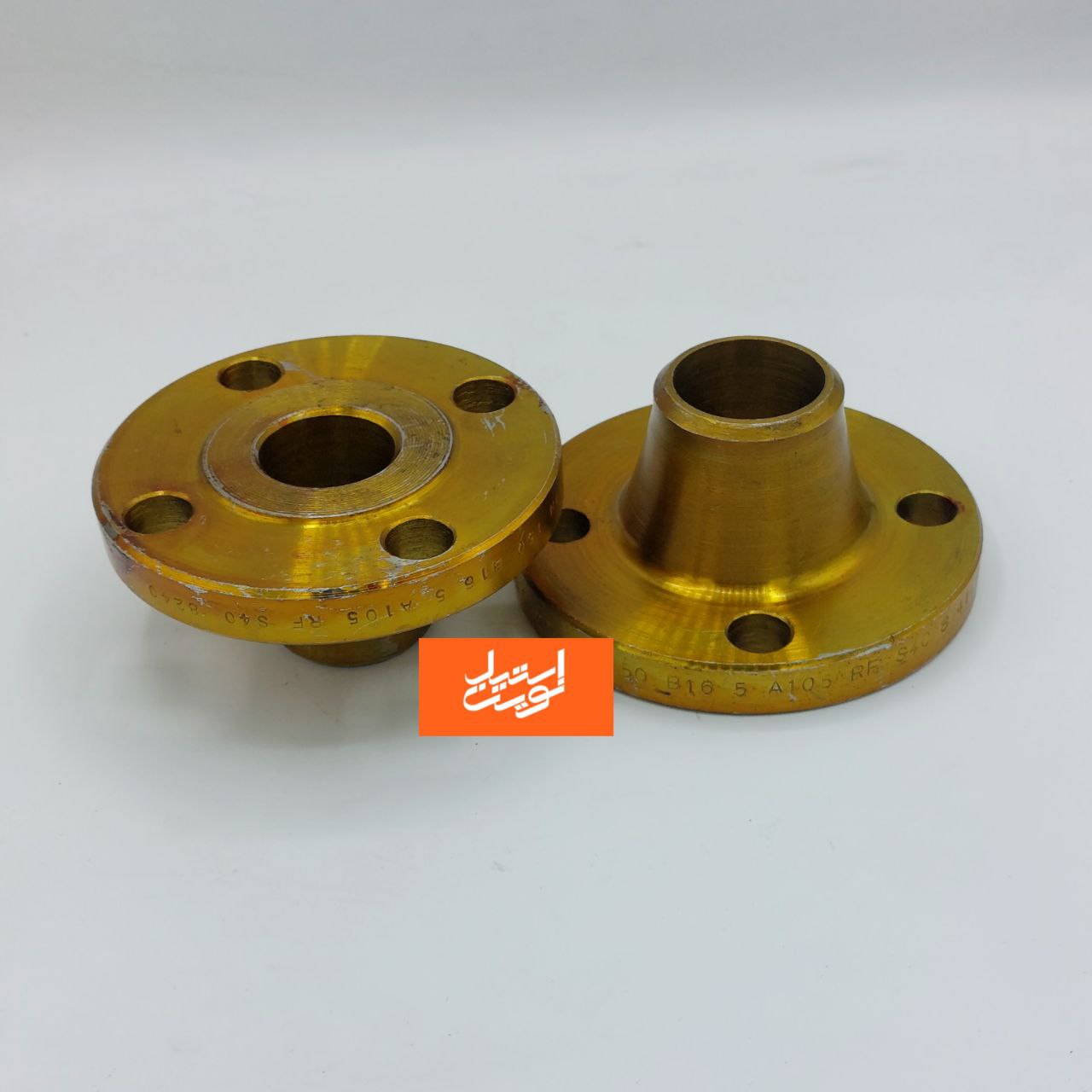

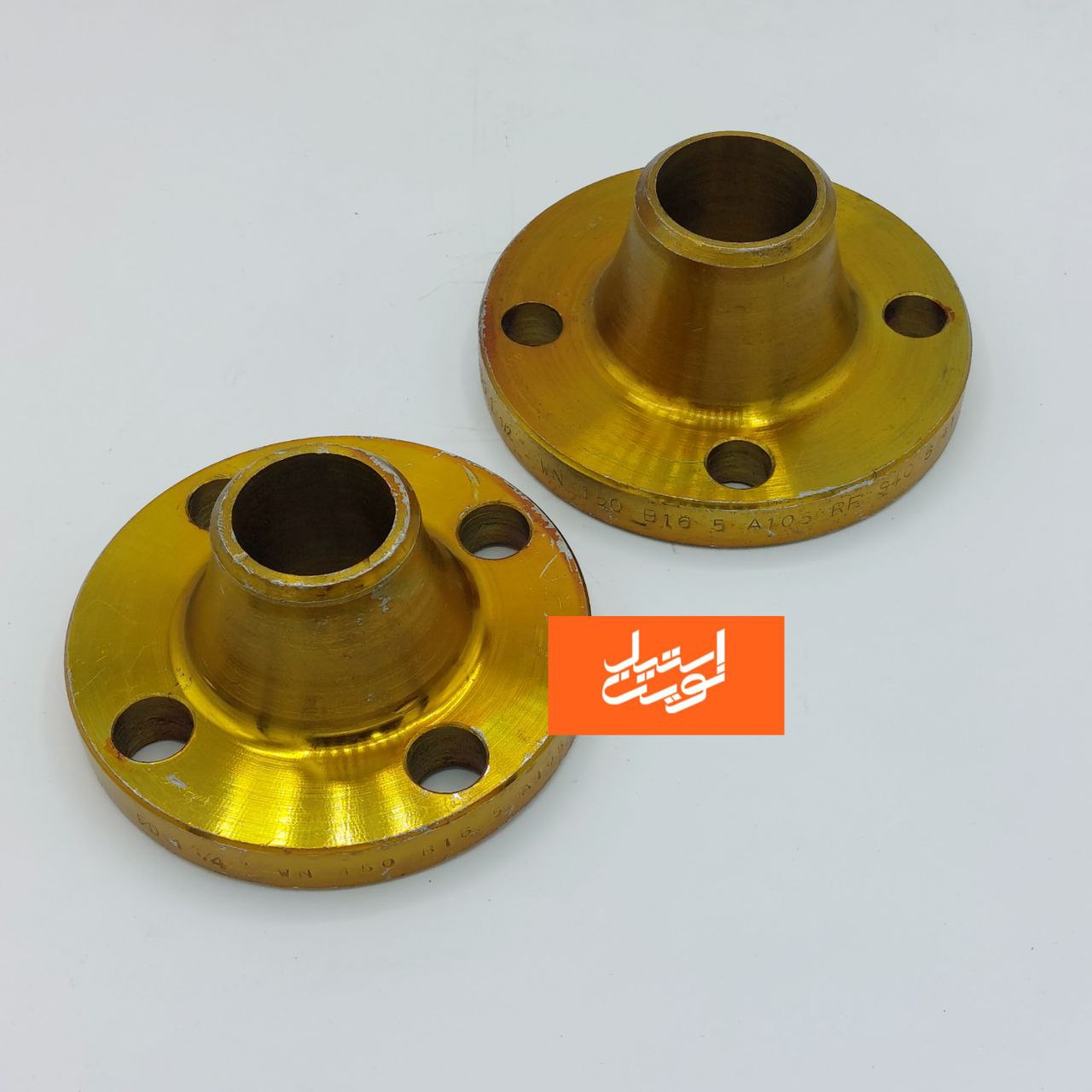

فلنج گلودار فولادی کلاس 150 که با نامهای فلنج گردندار یا فلنج ولدینگ (Welding Neck Flange) نیز شناخته میشود، یکی از پرکاربردترین انواع فلنجها در صنایع مختلف است. این فلنجها معمولاً از آلیاژ A105 و St37 ساخته شده و در کلاس 150 مطابق استاندارد ANSI B16.5 تولید میشوند. طراحی خاص گردندار این فلنجها باعث افزایش مقاومت مکانیکی و کاهش تنش در نقاط اتصال میشود. در این مقاله، مشخصات فنی، کاربردها و جدول سایزبندی فلنج گلودار فولادی را بررسی خواهیم کرد.
مشخصات فنی فلنج گلودار فولادی
1. متریال ساخت
فلنجهای گلودار فولادی از متریالهای متنوعی ساخته میشوند که دو نوع رایج آن عبارتاند از:
- ASTM A105: فولاد کربنی با مقاومت بالا، مناسب برای فشار و دمای متوسط تا بالا.
- ST37: فولاد معمولی با استحکام مناسب، مقرونبهصرفه و کاربردی در صنایع متنوع.
2. استاندارد و کلاس فشاری
فلنج گلودار فولادی معمولاً طبق استاندارد ANSI B16.5 تولید شده و در کلاسهای فشاری مختلفی از جمله:
- کلاس 150 – مناسب برای فشارهای کم تا متوسط.
3. طراحی و ویژگیهای خاص

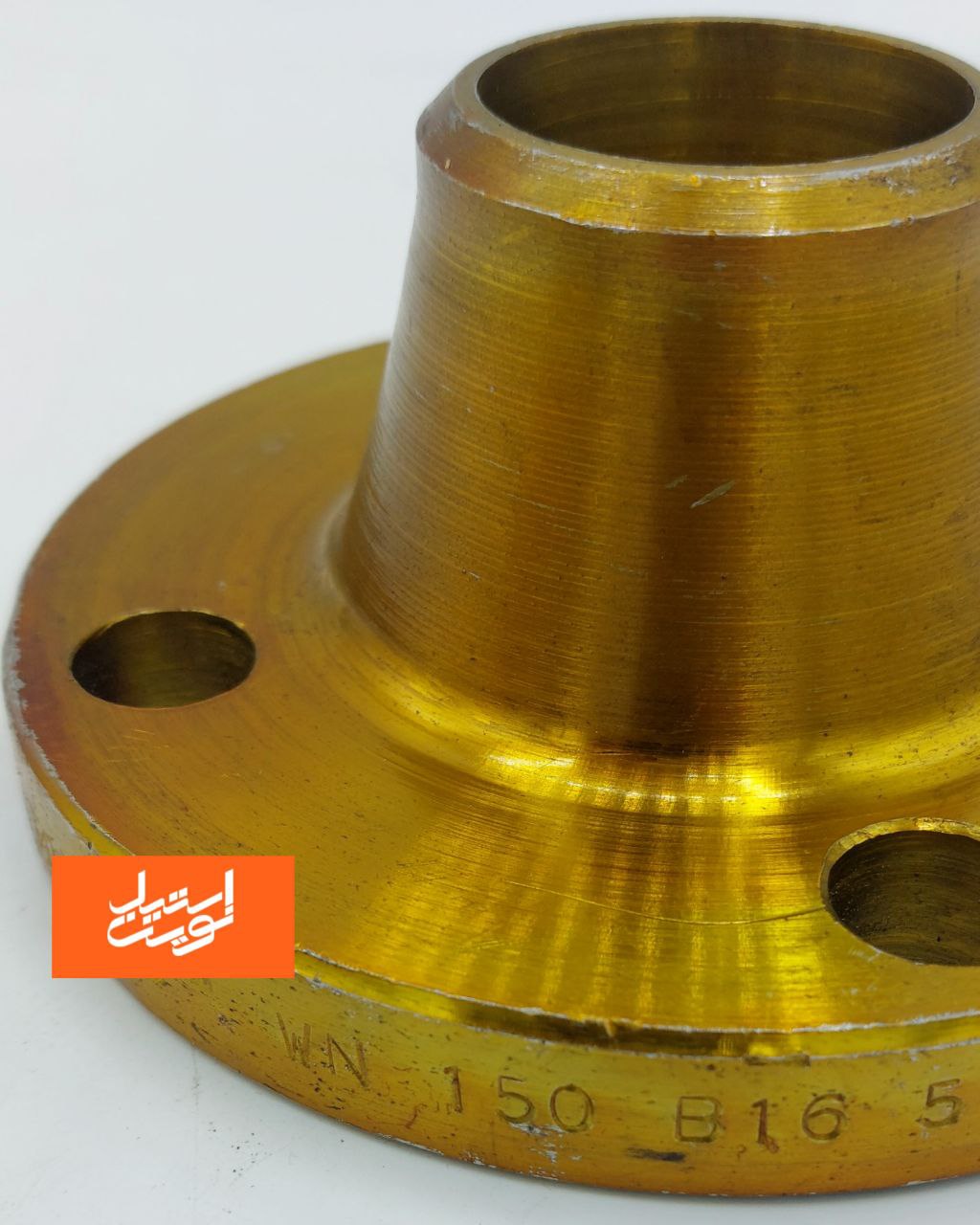

✅ گردن مخروطی: توزیع یکنواخت تنش و افزایش استحکام اتصال. ✅ اتصال جوشی (Butt Weld): ایجاد اتصال محکم و بدون نشتی. ✅ کاهش توربولانس در جریان سیال: به دلیل طراحی همگن با لوله.
کاربردهای فلنج گلودار فولادی
فلنج گلودار فولادی به دلیل طراحی خاص خود، در بخشهای مختلف صنعتی مورد استفاده قرار میگیرد:
1. صنایع نفت و گاز
استفاده در خطوط لوله انتقال نفت، گاز و مواد شیمیایی که نیاز به اتصالات قوی و بدون نشتی دارند.
2. نیروگاهها و سیستمهای بخار
در سیستمهای با دمای بالا مانند تأسیسات نیروگاهی و بویلرها.
3. صنایع پتروشیمی و شیمیایی
برای انتقال مواد خورنده و سیالات تحت فشار که نیاز به استحکام بالایی دارند.
4. تأسیسات آب و فاضلاب
در پروژههای انتقال آب و فاضلاب که نیاز به تحمل فشارهای مختلف است.
مزایای فلنج گلودار فولادی
✅ تحمل فشار و دمای بالا – مناسب برای سیستمهای تحت فشار. ✅ کاهش احتمال نشتی – به دلیل جوشکاری کامل به لوله. ✅ طراحی مقاوم در برابر تنشهای مکانیکی – افزایش دوام در برابر ارتعاشات و تنشهای سیستم. ✅ نصب و تعمیر آسان – مناسب برای صنایع حساس و پرکاربرد.
جدول فلنج گلودار فولادی کلاس 150 سایز و ابعاد
| سایز (اینچ) | قطر خارجی (mm) | سنتر سوراخها (mm) | تعداد سوراخ | قطر سوراخ پیچ (mm) | ضخامت (mm) | طول گردن (mm) |
|---|---|---|---|---|---|---|
| 1/2 | 89 | 60.3 | 4 | 15.9 | 11.2 | 20 |
| 3/4 | 98 | 69.9 | 4 | 15.9 | 12.7 | 23 |
| 1 | 108 | 79.4 | 4 | 15.9 | 14.2 | 25 |
| 1 1/2 | 127 | 98.4 | 4 | 15.9 | 15.7 | 28 |
| 2 | 152 | 120.7 | 4 | 19.0 | 17.5 | 30 |
| 3 | 190 | 152.4 | 4 | 19.0 | 19.1 | 35 |
| 4 | 229 | 190.5 | 8 | 19.0 | 23.9 | 40 |
| 6 | 279 | 241.3 | 8 | 22.2 | 26.9 | 45 |
| 8 | 343 | 298.5 | 8 | 22.2 | 29.0 | 55 |
| 10 | 406 | 362.0 | 12 | 25.4 | 31.8 | 60 |
| 12 | 483 | 432.0 | 12 | 25.4 | 35.0 | 65 |
| 14 | 533 | 476.0 | 12 | 28.6 | 37.0 | 70 |
| 16 | 597 | 540.0 | 16 | 28.6 | 40.0 | 75 |
| 18 | 635 | 578.0 | 16 | 31.8 | 42.0 | 80 |
| 20 | 698 | 635.0 | 20 | 31.8 | 45.0 | 85 |
نکات مهم در خرید و نصب فلنج گلودار فولادی
- انتخاب سایز و کلاس مناسب: مطمئن شوید که فلنج با استاندارد سیستم لولهکشی شما مطابقت دارد.
- بررسی متریال: در محیطهای خورنده، استفاده از فولاد A105 بهتر است.
- دقت در جوشکاری: جوشکاری صحیح و دقیق، از نشتی و کاهش استحکام اتصال جلوگیری میکند.
- استفاده از پیچ و مهره استاندارد: برای اطمینان از اتصال محکم و ایمن.
نتیجهگیری
فلنج گلودار فولادی کلاس 150 به دلیل طراحی خاص و قابلیت تحمل فشار و دمای بالا، یکی از بهترین گزینهها برای صنایع مختلف محسوب میشود. استفاده از متریال A105 و St37 باعث شده این فلنجها در شرایط کاری گوناگون عملکرد مناسبی داشته باشند. انتخاب و نصب صحیح این قطعات، تأثیر زیادی بر افزایش طول عمر سیستمهای لولهکشی و جلوگیری از نشتی خواهد داشت.
