بال ولو استیل فلنجدار کلاس 150 و 300 بررسی جامع
مقدمه
بال ولوهای استیل فلنجدار از جمله شیرهای پرکاربرد در صنایع نفت، گاز، پتروشیمی، صنایع غذایی و دارویی هستند. این شیرها به دلیل ساختار مستحکم و قابلیت آببندی بالا، برای کنترل جریان سیالات در فشارهای مختلف مورد استفاده قرار میگیرند. در این مقاله، به بررسی ویژگیها، مشخصات فنی و کاربردهای بال ولو استیل فلنجدار کلاس 150 و 300 از برندهای معتبر KITZ و JC پرداخته و جداول ابعاد و سایزهای استاندارد را ارائه خواهیم کرد.

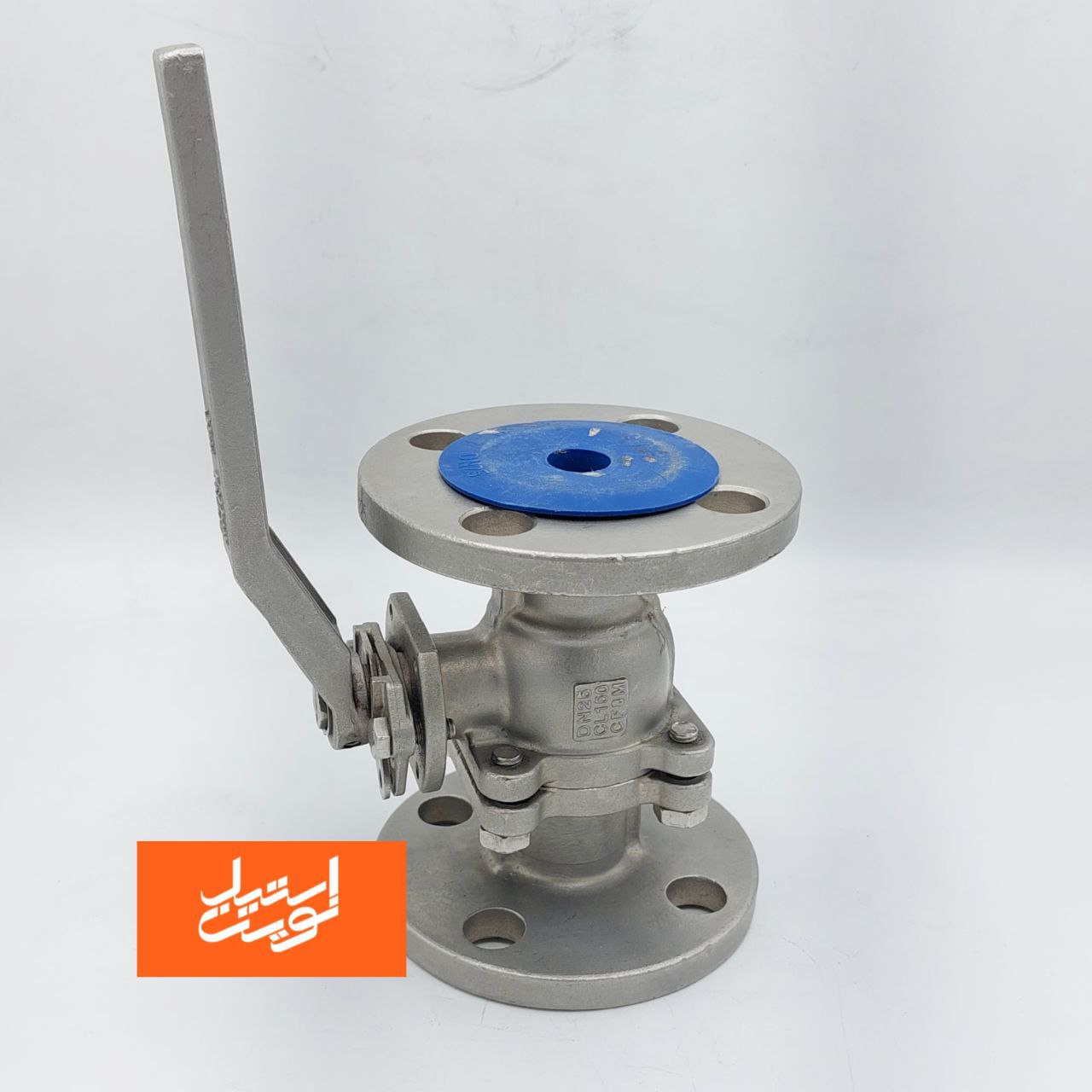

معرفی بال ولو فلنجدار
بال ولوهای استیل دارای طراحی توپی (Ball) هستند که با چرخش 90 درجهای امکان باز و بسته کردن سریع جریان را فراهم میکنند. این شیرها با فلنجهای استاندارد ANSI 150 و ANSI 300 در بازار موجود هستند و به دلیل مقاومت بالا در برابر خوردگی، در محیطهای خورنده و با دمای بالا عملکرد قابلاعتمادی دارند.
مشخصات فنی بال ولو استیل فلنجدار KITZ و JC
1. متریال ساخت
- استیل 304 (SS304): مقاوم در برابر زنگزدگی و خوردگی در محیطهای مرطوب.
- استیل 316 (SS316): دارای مقاومت بیشتر در برابر مواد شیمیایی و شرایط خورنده مانند صنایع پتروشیمی و دریایی.
2. فشار کاری
- کلاس 150: مناسب برای فشار کاری حداکثر 19 بار در دمای اتاق.
- کلاس 300: قابلیت تحمل فشار تا 50 بار در دمای اتاق.
3. نوع اتصال
- اتصال فلنجی: مطابق با استانداردهای ANSI B16.5 برای نصب و جداسازی آسان.
- فلنج با آببندی RF (Raised Face): افزایش سطح تماس برای بهبود عملکرد آببندی.
4. دمای کاری
- بازه دمایی عملیاتی: (-20 تا 250 درجه سانتیگراد) بسته به جنس آببندی و سیال مورد استفاده.
5. سیستم آببندی
- نشیمنگاه (Seat): ساختهشده از PTFE، RPTFE یا PEEK برای جلوگیری از نشتی.
- پکینگ و گسکت: از جنس گرافیت یا PTFE جهت آببندی بهتر.
کاربردهای بال ولو استیل فلنجدار
- صنایع نفت، گاز و پتروشیمی
- سیستمهای انتقال بخار و سیالات شیمیایی
- کارخانههای تولید مواد غذایی و دارویی
- سیستمهای تصفیه آب و آبشیرینکنها
- تجهیزات دریایی و محیطهای خورنده
مزایای بال ولو استیل فلنجدار KITZ و JC
✔ عمر طولانی و عملکرد مطمئن ✔ تحمل فشار و دمای بالا ✔ مقاومت در برابر خوردگی و زنگزدگی ✔ نصب و نگهداری آسان ✔ آببندی قوی و کاهش احتمال نشتی
جدول سایز و ابعاد بال ولو استیل فلنجدار کلاس 150 و 300
جدول سایز و ابعاد بال ولو استیل فلنجدار کلاس 150
| سایز (اینچ) | قطر داخلی (mm) | فاصله بین فلنجها (L) | ارتفاع (H) | قطر فلنج (D) |
|---|---|---|---|---|
| 1/2 | 15 | 108 | 90 | 89 |
| 3/4 | 20 | 117 | 100 | 98 |
| 1 | 25 | 127 | 115 | 108 |
| 1/2 1 | 32 | 140 | 125 | 117 |
| 2 | 50 | 152 | 145 | 152 |
| 3 | 80 | 203 | 175 | 190 |
| 4 | 100 | 229 | 200 | 229 |
جدول سایز و ابعاد بال ولو استیل فلنجدار کلاس 300
| سایز (اینچ) | قطر داخلی (mm) | فاصله بین فلنجها (L) | ارتفاع (H) | قطر فلنج (D) |
| 1/2 | 15 | 140 | 95 | 95 |
| 3/4 | 20 | 152 | 105 | 118 |
| 1 | 25 | 165 | 125 | 127 |
| 1/2 1 | 32 | 178 | 135 | 156 |
| 2 | 50 | 190 | 155 | 165 |
| 3 | 80 | 241 | 185 | 210 |
| 4 | 100 | 292 | 225 | 254 |
نکات مهم در انتخاب بال ولو استیل فلنجدار
- انتخاب کلاس فشاری مناسب: برای سیستمهایی با فشار بالا، کلاس 300 توصیه میشود.
- توجه به نوع سیال و دمای کاری: استیل 316 برای مواد شیمیایی خورنده مناسبتر است.
- بررسی استاندارد فلنجها: جهت اطمینان از هماهنگی با اتصالات موجود در سیستم.
جمعبندی
بال ولو استیل فلنجدار از برندهای KITZ و JC با کلاس 150 و 300، انتخابی ایدهآل برای محیطهای صنعتی و خورنده است. این محصولات به دلیل مقاومت بالا، طراحی مهندسیشده و آببندی قوی، در بسیاری از صنایع مورد استفاده قرار میگیرند. با انتخاب صحیح این شیرها، میتوان عملکرد بهینه و ایمنی سیستم را تضمین کرد.
- تلفن ثابت: 021-33468170
- تلفن همراه: 0912-2248679
- واتساپ: 09354040961
کارشناسان ما آماده پاسخگویی به شما هستند تا بهترین محصول را برای نیازهای خود انتخاب کنید.
