تبدیل کج استیل

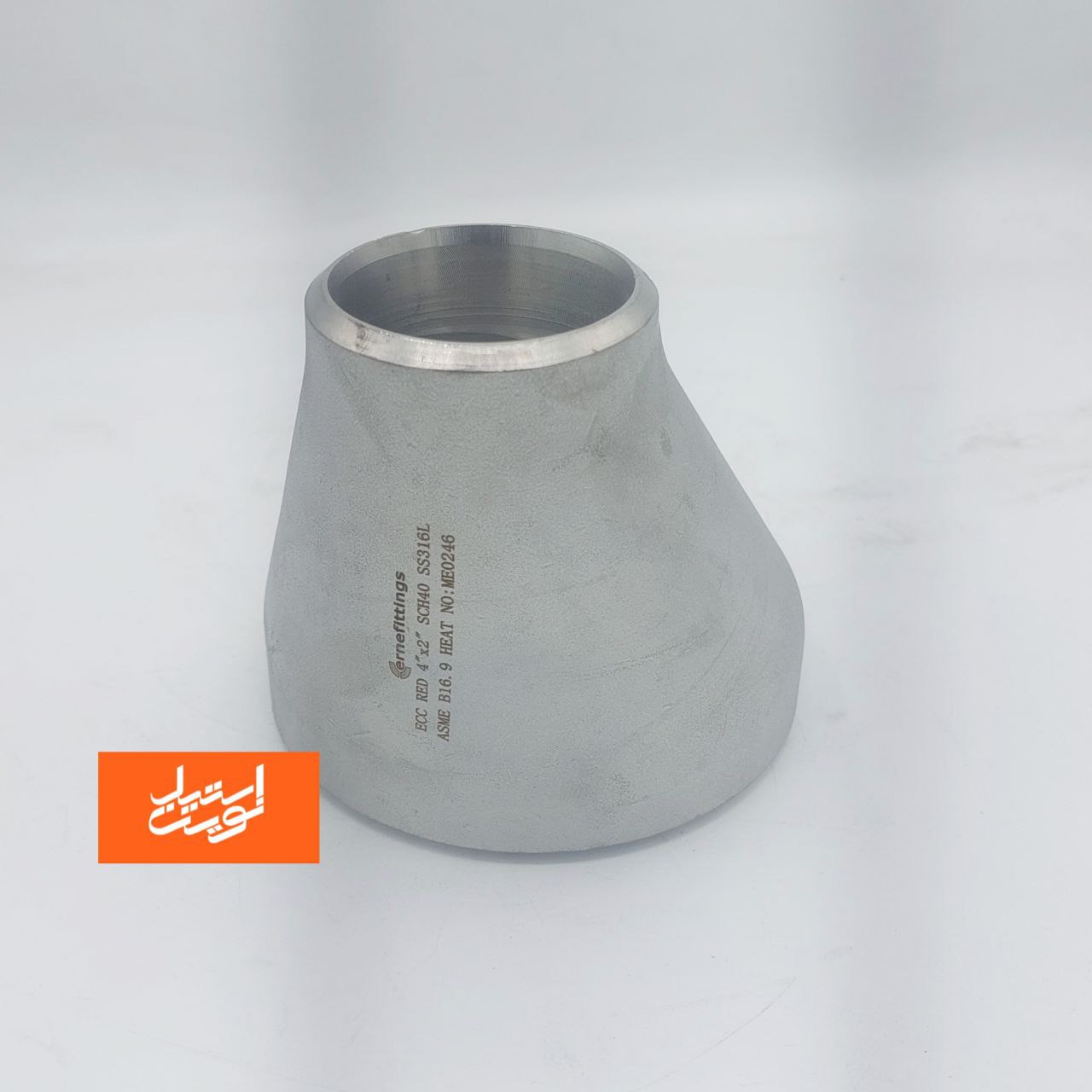

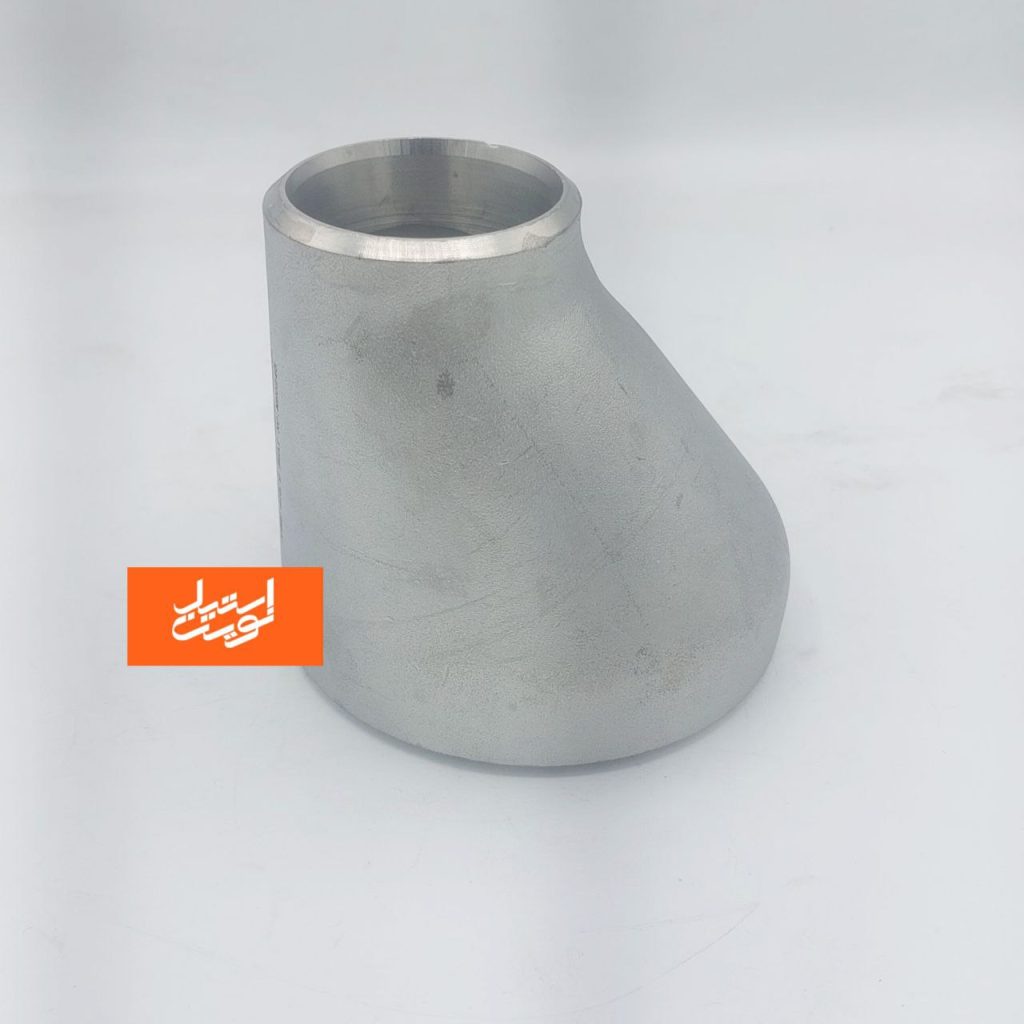

تبدیل کج استیل (تبدیل غیر هم مرکز استیل)
تبدیل کج استیل که با نام تخصصیتر “تبدیل غیر هم مرکز استیل” (Stainless Steel Eccentric Reducer) نیز شناخته میشود، یکی از قطعات مهم و حیاتی در سیستمهای لولهکشی صنعتی است. این قطعه برای اتصال دو لوله با قطرهای متفاوت به شکلی استفاده میشود که خطوط جریان سیال بهصورت یکپارچه و یکنواخت بدون اختلال ادامه پیدا کند، اما در عین حال محور مرکزی دو لوله همراستا نباشد.
در این مقاله سئو شده، به بررسی کامل تبدیل کج استیل از سایز 1/2 اینچ تا 24 اینچ، در ردههای 10، 40 و 80، در دو نوع درزدار و مانیسمان، به همراه جدول مشخصات، کاربردها، مزایا و نکات خرید خواهیم پرداخت.
کاربردهای تبدیل غیر هم مرکز استیل
تبدیل کج استیل یا همان تبدیل غیر هم مرکز استیل، در بسیاری از صنایع مورد استفاده قرار میگیرد:
- صنایع نفت، گاز و پتروشیمی
- خطوط انتقال سیالات شیمیایی
- تأسیسات حرارتی و برودتی
- صنایع غذایی و دارویی
- نیروگاهها و پالایشگاهها
- تأسیسات دریایی و اسکلهها
- سیستمهای آب و فاضلاب صنعتی
مزایای استفاده از تبدیل کج استیل
- کاهش اختلال در جریان سیال: طراحی غیر هم مرکز باعث میشود جریان بهصورت یکنواخت و بدون گرداب ادامه یابد.
- مناسب برای نصب در کف یا روی دیوار: بهدلیل جابهجایی محور، از تجمع سیال در پایین لوله جلوگیری میشود.
- مقاومت در برابر خوردگی: بهویژه در نسخههای استیل 316 که مناسب محیطهای خورنده است.
- تنوع بالا در ردهها و متریالها: موجود در ردههای 10، 40، 80 و در دو متریال استیل 304 و 316.
- دو نوع درزدار و مانیسمان: مانیسمان برای فشارهای بالا و شرایط خاص، درزدار برای پروژههای اقتصادیتر.
تفاوت مانیسمان و درزدار در تبدیل کج استیل
| ویژگی | مانیسمان (بدون درز) | درزدار |
|---|---|---|
| روش تولید | کشش گرم از یک لوله یکپارچه | جوش دادن دو ورق استیل |
| مقاومت فشاری | بسیار بالا | نسبتاً کمتر |
| ظاهر | صاف و بدون درز | دارای خط جوش |
| کاربرد | محیطهای پر فشار، دما بالا | صنایع عمومی، اقتصادی |
| قیمت | گرانتر | ارزانتر |
جدول تبدیل کج استیل از 1/2 تا 24 اینچ در ردههای مختلف
| سایز بزرگ (اینچ) | سایز کوچک (اینچ) | رده 10 (قطر داخلی mm) | رده 40 (قطر داخلی mm) | رده 80 (قطر داخلی mm) |
| 1/2 | 3/8 | 13.7 | 15.8 | 13.5 |
| 3/4 | 1/2 | 19.1 | 20.9 | 18.7 |
| 1 | 3/4 | 25.4 | 26.7 | 24.6 |
| 1 1/2 | 1 | 38.1 | 40.9 | 36.1 |
| 2 | 1 1/2 | 50.8 | 52.5 | 48.1 |
| 3 | 2 | 76.2 | 77.9 | 73.0 |
| 4 | 3 | 101.6 | 102.9 | 98.4 |
| 6 | 4 | 152.4 | 154.1 | 148.3 |
| 8 | 6 | 203.2 | 205.7 | 199.6 |
| 10 | 8 | 254.0 | 257.0 | 250.2 |
| 12 | 10 | 304.8 | 308.4 | 298.8 |
| 16 | 12 | 406.4 | 409.6 | 402.6 |
| 20 | 16 | 508.0 | 512.8 | 503.4 |
| 24 | 20 | 609.6 | 615.0 | 604.5 |
روش نصب تبدیل کج استیل
- بررسی سایز و همراستایی لولهها
- استفاده از روانکار مناسب در محل اتصال
- انجام جوشکاری دقیق یا نصب با فیتینگ استاندارد
- تست نشتی پس از نصب با فشار استاندارد
- توجه به موقعیت نصب برای جلوگیری از حبس سیال یا هوا
تفاوت تبدیل کج با تبدیل هممرکز
| ویژگی | تبدیل غیر هممرکز (کج) | تبدیل هممرکز |
| همراستایی محور | ندارد | دارد |
| کاربردهای خاص | نصب کف، جلوگیری از حبس سیال | انتقال عمودی، جریان یکنواخت |
| فرم بدنه | یک طرف صاف، یک طرف مایل | مخروطی متقارن |
| جلوگیری از پدیده کاویتاسیون | بله | کمتر |
نکات مهم در خرید تبدیل غیر هم مرکز استیل
- بررسی استاندارد تولید: ASTM A403 – ASME B16.9
- توجه به محیط کاری: خورنده، فشار بالا، دمای بالا؟ انتخاب 316 و مانیسمان پیشنهاد میشود.
- انتخاب رده مناسب: بر اساس فشار کاری سیستم
- بررسی برند و گواهینامههای کیفیت سازنده
جمعبندی
تبدیل کج استیل یا تبدیل غیر هم مرکز استیل، یکی از بهترین گزینهها برای مدیریت مسیر جریان سیال در خطوط لوله صنعتی است. این قطعه با تنوع در متریال، رده و سایز، قابلیت استفاده در طیف گستردهای از صنایع را دارد. طراحی خاص آن باعث میشود برای مکانهایی که نیاز به نصب در کف، کنترل حبابهای هوا یا جلوگیری از خوردگی متمرکز دارند، ایدهآل باشد.
با توجه به این مزایا، انتخاب صحیح بین نوع مانیسمان یا درزدار، رده فشاری و متریال، نقش بسیار مهمی در عملکرد صحیح سیستم ایفا خواهد کرد
