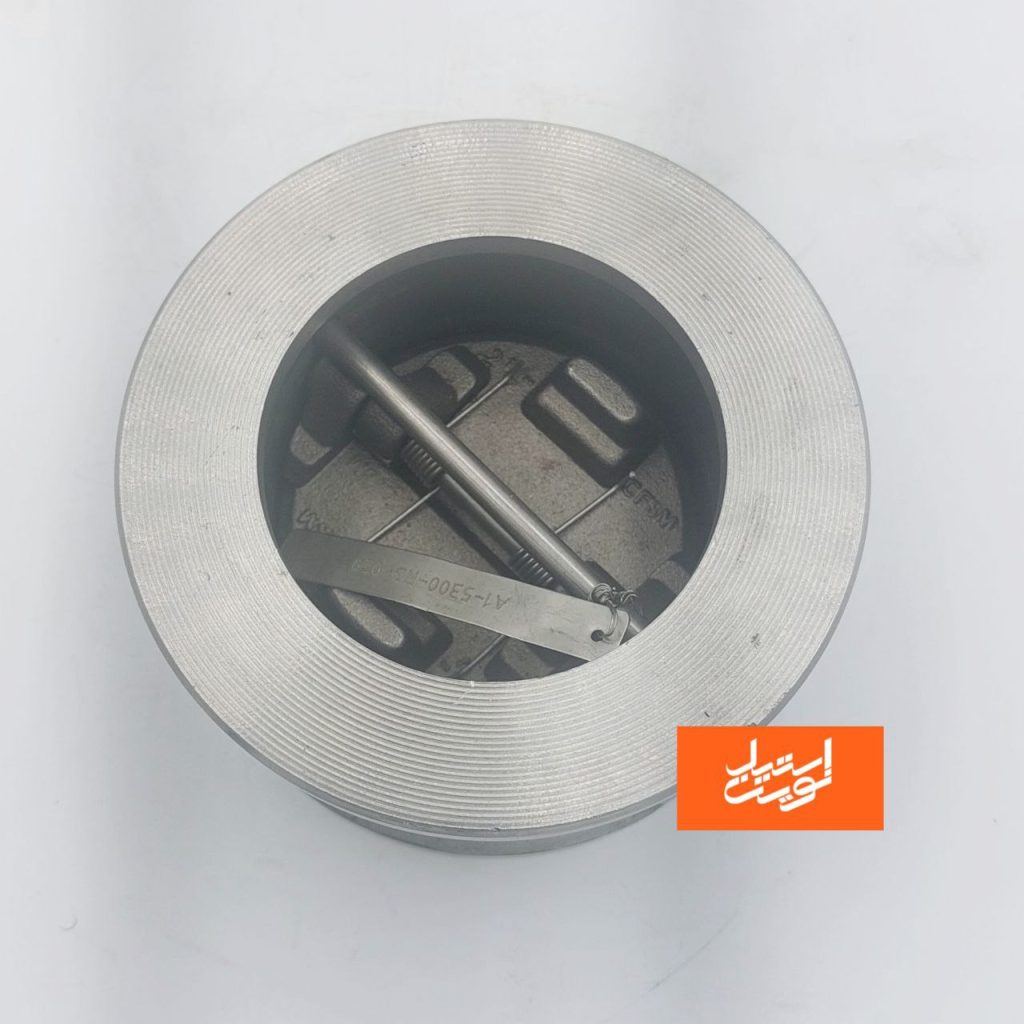

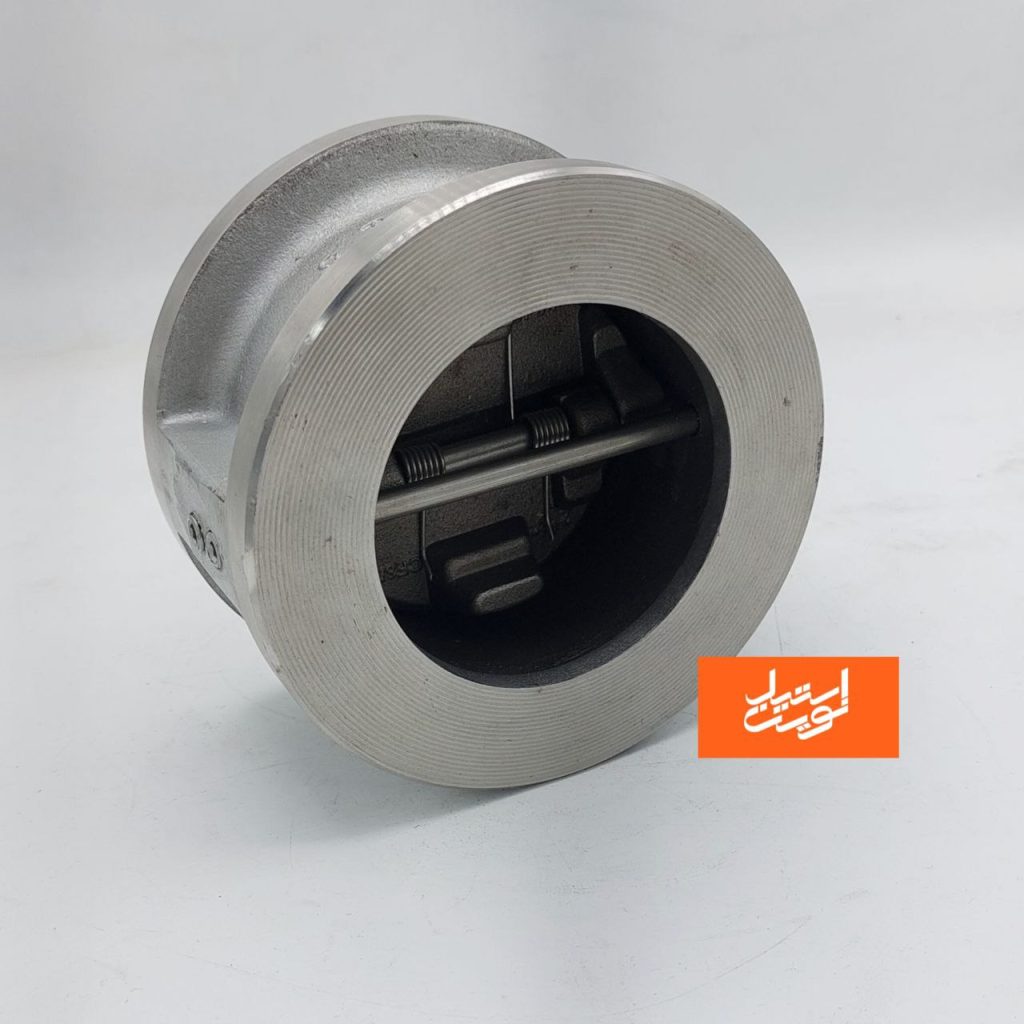

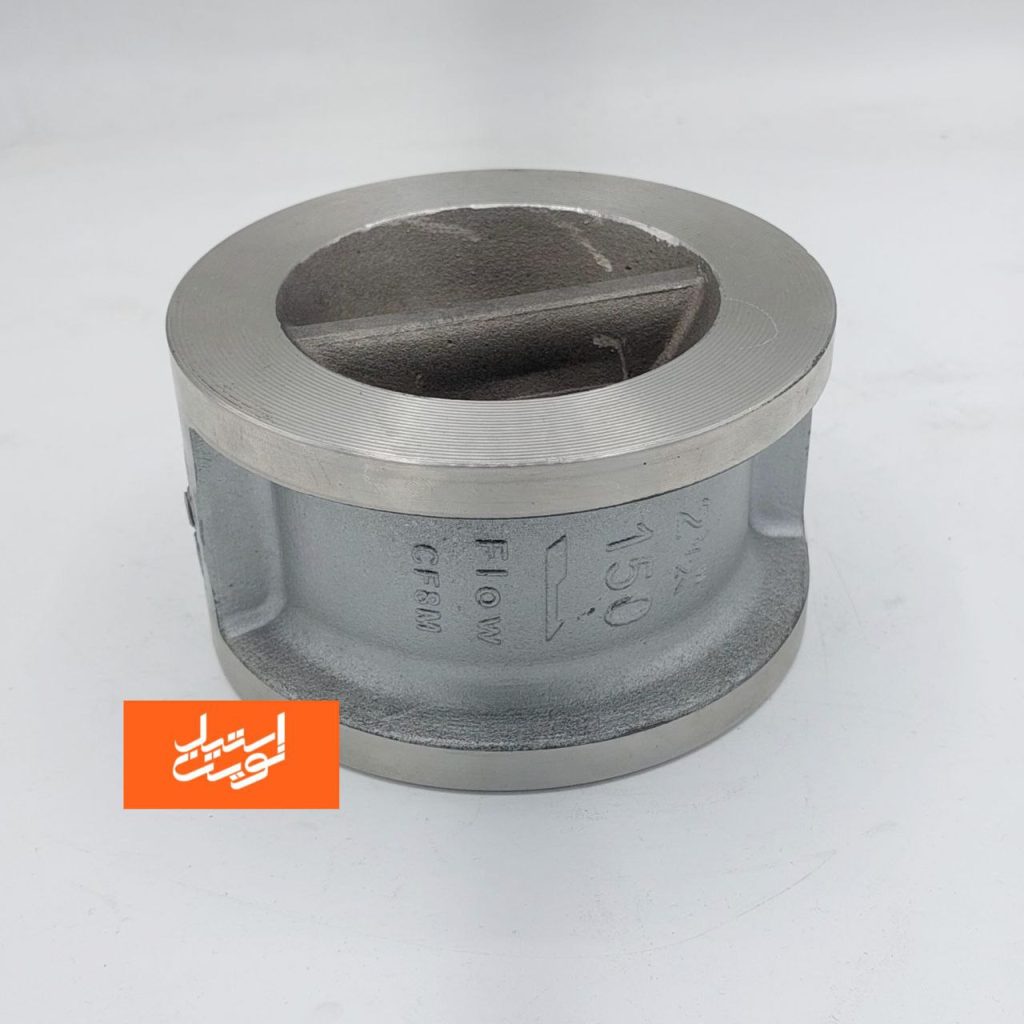

دبل پلیت استیل ،شیر خودکار ویفری

دبل پلیت استیل شیر خودکار ویفری، که با نام‌های “چک ولو دبل پلیت” یا “شیر یکطرفه دبل پلیت” نیز شناخته می‌شود، نوعی از شیرهای صنعتی است که برای جلوگیری از برگشت جریان سیال در خطوط لوله طراحی شده‌اند. طراحی این شیرها به‌گونه‌ای است که از دو صفحه (پلیت) برخوردارند که با استفاده از فنر در جای خود نگه‌داشته می‌شوند و در زمان مناسب باز یا بسته می‌شوند.

این نوع چک ولو به دلیل ساختار جمع‌وجور، وزن کم، قابلیت نصب آسان بین فلنج‌ها و افت فشار بسیار پایین در صنایع مختلف کاربرد فراوان دارد.

ویژگی‌های کلیدی

• ساختار دو پلیت (Dual Plate)
• طراحی ویفری (Wafer Type) برای نصب بین دو فلنج
• وزن سبک‌تر نسبت به چک ولوهای سنتی
• عملکرد بی‌صدا و جلوگیری از ضربه قوچ (Water Hammer)
• مقاومت در برابر خوردگی با استفاده از استیل ضدزنگ 304 یا 316
• افت فشار بسیار کم در مسیر جریان

جنس مواد تشکیل‌دهنده

جدول ابعاد و وزن (واحد: میلی‌متر و کیلوگرم)

موارد استفاده

• خطوط پمپاژ آب
• سیستم‌های تهویه مطبوع (HVAC)
• تصفیه‌خانه‌های آب و فاضلاب
• خطوط فرآیندی نفت و گاز
• صنایع پتروشیمی و پالایشگاه‌ها
• سیستم‌های بخار و حرارتی

اصول نصب

1. جهت جریان باید مطابق فلش حک شده روی بدنه شیر باشد.
2. نصب در خطوط افقی و عمودی (جریان از پایین به بالا) قابل انجام است.
3. برای نصب، فضای کافی جهت باز و بسته شدن پلیت‌ها در نظر گرفته شود.
4. استفاده از گسکت مناسب بین فلنج‌ها ضروری است.
5. خط لوله باید به‌طور مناسب ساپورت شود تا از اعمال تنش به بدنه شیر جلوگیری شود.
6. توصیه می‌شود پس از شیر حداقل 5 برابر قطر لوله، مسیر مستقیم وجود داشته باشد.

مزایا

• وزن سبک
• افت فشار کم
• قابلیت نصب آسان
• عملکرد سریع و مؤثر
• مقاوم در برابر خوردگی و سایش
• قیمت مناسب نسبت به سایر مدل‌ها

محدودیت‌ها

• مناسب نبودن برای سیالات با ذرات جامد زیاد
• حساس به نصب اشتباه (زاویه نامناسب)
• محدودیت جریان در جهت معکوس بدون عملکرد بای‌پس

تفاوت استیل 304 و 316 در دبل پلیت

استیل 304 و 316 هر دو از خانواده فولادهای زنگ‌نزن هستند. تفاوت اصلی آن‌ها در میزان مقاومت به خوردگی و عناصر آلیاژی مانند مولیبدن است که در 316 باعث مقاومت بالاتر در برابر کلر و محیط‌های شیمیایی می‌شود. از این رو:

• 304: مناسب برای آب، هوا، بخار سبک، مصارف عمومی
• 316: مناسب برای سیالات شیمیایی، آب دریا، اسیدهای ضعیف، محیط‌های خورنده

نگهداری و بازرسی

• بازرسی دوره‌ای عملکرد فنر و پلیت‌ها
• بررسی وضعیت نشیمن و سطوح آب‌بندی
• پاک‌سازی داخلی در صورت مشاهده رسوب یا گرفتگی
• تعویض فنر در صورت ضعیف شدن یا شکستگی

نکات انتخاب دبل پلیت مناسب

• سایز خط لوله و دبی جریان
• جنس بدنه بر اساس نوع سیال و دما
• فشار کاری سیستم
• استاندارد فلنج‌ها (ANSI، DIN، JIS)
• شرایط نصب (افقی یا عمودی)

نتیجه‌گیری

شیرهای دبل پلیت ویفری به‌دلیل طراحی فشرده، عملکرد مطمئن و هزینه نگهداری پایین، گزینه‌ای ایده‌آل برای طیف وسیعی از کاربردهای صنعتی هستند. انتخاب صحیح بر اساس جنس، سایز و شرایط نصب می‌تواند کارایی سیستم را به‌شکل چشمگیری بهبود بخشد قیمت مناسب و جایگیری کم در خطوط لوله کشی میتواند ایده خوبی برای انتخاب این نوع از شیر ها باشد.

اطلاعات تماس جهت خرید دبل پلیت استیل

برای خرید این محصول یا دریافت مشاوره فنی با ما تماس بگیرید:

021-33468170

0912-2248679

واتساپ: 09354040961

آماده پاسخ‌گویی به سوالات شما و ارائه بهترین خدمات هستیم.
