ردیوسر استیل

ردیوسر استیل در سیستم‌های پایپینگ صنعتی، اتصالات جوشی از اجزای حیاتی محسوب می‌شوند که عملکرد سیستم را از نظر استحکام، انتقال سیال، ایمنی و طول عمر تحت تأثیر قرار می‌دهند. یکی از مهم‌ترین این اتصالات، ردیوسر استیل جوشی است که برای اتصال لوله‌هایی با قطرهای متفاوت به‌کار می‌رود. این قطعه در دو نوع کج (اکسنتریک) و مرکزدار (کانسنتریک) تولید می‌شود و در صنایع مختلفی مانند پتروشیمی، نفت و گاز، نیروگاهی، غذایی، دارویی و تأسیسات عمومی کاربرد دارد.

ردیوسر استیل چیست؟

ردیوسر استیل (Stainless Steel Reducer) قطعه‌ای است که برای کاهش قطر لوله در سیستم پایپینگ استفاده می‌شود. این اتصال به صورت جوشی طراحی شده و باعث انتقال یکنواخت جریان بین دو قطر مختلف لوله می‌شود.

انواع ردیوسر استیل از نظر شکل

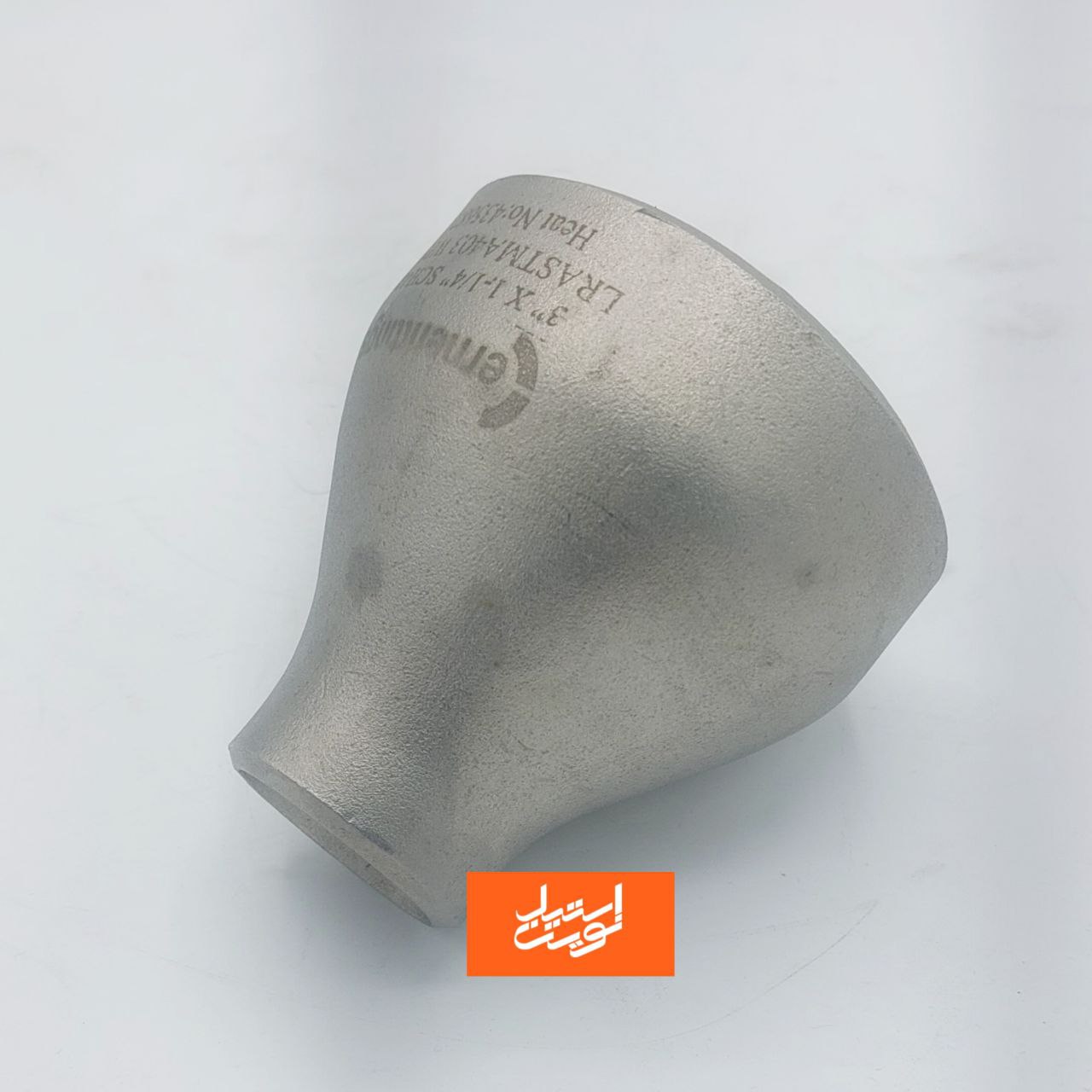

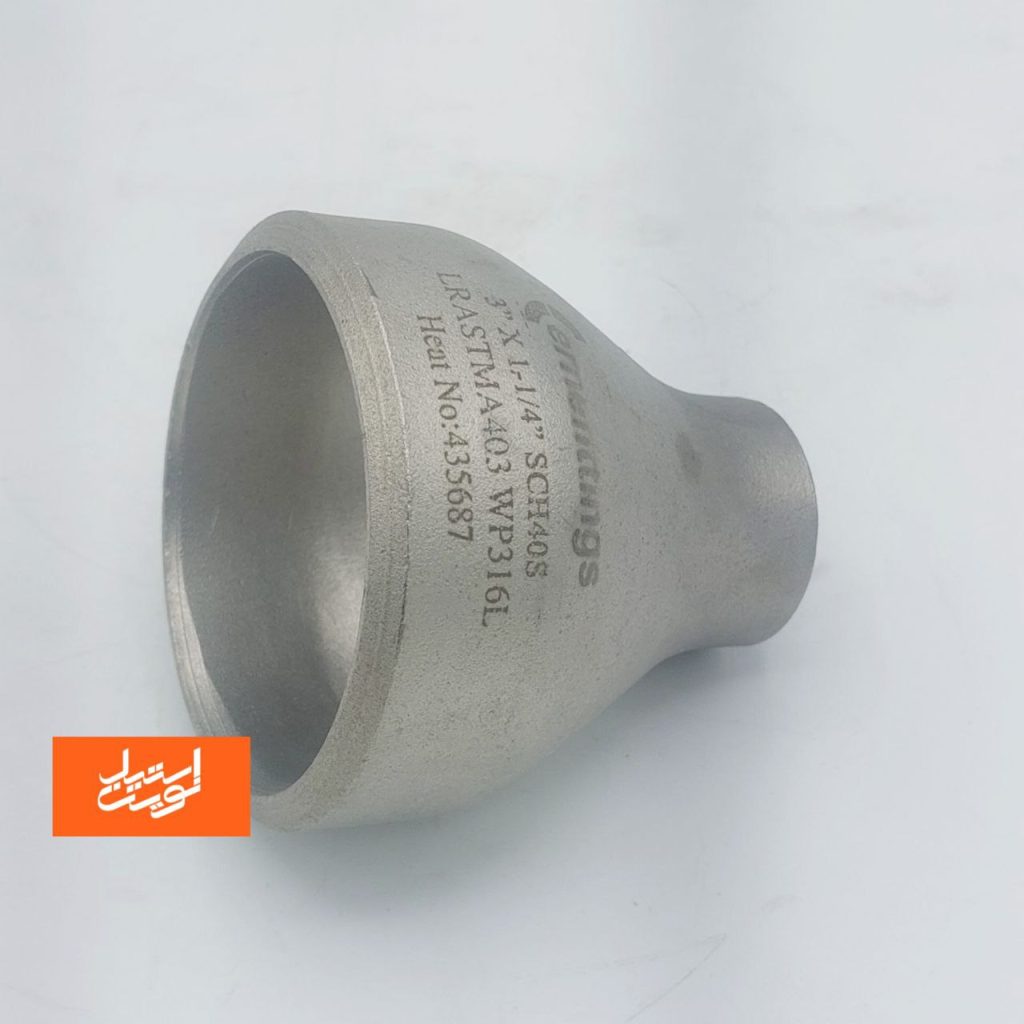

1. ردیوسر مرکزدار (Concentric Reducer)

در این نوع، محور ورودی و خروجی در یک راستا قرار دارد. شکل آن شبیه به یک مخروط است. این مدل برای سیستم‌هایی که:

• افت فشار و سرعت سیال اهمیت دارد
• جریان مایع یا گاز باید به صورت یکنواخت منتقل شود مناسب است.

کاربرد: در خطوط افقی یا عمودی که مشکل هواگیری یا ته‌نشینی ندارند.

روش نصب:

• در خطوط عمودی یا افقی صاف نصب می‌شود.
• توجه شود که قسمت مخروطی در جهت جریان باشد.

2. ردیوسر کج یا غیرمرکزی (Eccentric Reducer)

در این مدل، مرکز قطر ورودی و خروجی یکسان نیست و سمت پایین صاف طراحی شده است. این مدل برای سیستم‌هایی که:

• جریان سیال در کف لوله حرکت می‌کند (برای جلوگیری از ایجاد هوا)
• خطوط افقی دارای پمپ یا تجهیزات حساس هستند مناسب‌تر است.

کاربرد: در خطوط افقی که نیاز به جلوگیری از جمع شدن هوا یا مایعات است.

روش نصب:

• در خطوط افقی نصب می‌شود.
• سمت صاف باید به سمت پایین باشد تا از جمع شدن گاز در بالا جلوگیری کند.

نوع اتصال: جوشی (Butt Weld)

ردیوسر استیل به صورت جوش لب به لب (Butt Weld) نصب می‌شود، که اتصال دائمی، مستحکم و مقاومی ایجاد می‌کند.

ویژگی‌های اتصال جوشی:

• کاهش احتمال نشتی
• مناسب برای فشار و دمای بالا
• قابلیت استفاده در سیستم‌های بهداشتی و صنعتی

جنس: استیل 304 و استیل 316

استیل 304:

• رایج‌ترین نوع استیل ضدزنگ
• مقاوم در برابر زنگ‌زدگی و حرارت
• مناسب برای آب، گاز، بخار، صنایع غذایی

استیل 316:

• دارای مولیبدن برای افزایش مقاومت به خوردگی
• مناسب برای محیط‌های شیمیایی، دریایی و خورنده
• پرکاربرد در صنایع دارویی و نفت و گاز

مقایسه:

رده‌بندی فشار (Schedule)

SCH 10 (رده 10):

• ضخامت کم
• مناسب برای فشارهای پایین یا سیستم‌های بهداشتی
• کاربرد در صنایع غذایی، لبنیات، داروسازی

SCH 40 (رده 40):

• ضخامت متوسط
• مناسب برای فشار متوسط
• پرکاربردترین نوع در تأسیسات صنعتی

SCH 80 (رده 80):

• ضخامت بالا
• مناسب برای فشار و دمای بالا
• کاربرد در سیستم‌های بخار، گازهای فشرده و صنایع سنگین

درزدار و مانسمان (Seamless vs Welded)

ردیوسر درزدار (Welded):

• از ورق استیل ساخته می‌شود
• دارای خط جوش
• قیمت مناسب‌تر
• مناسب برای فشارهای پایین تا متوسط

ردیوسر مانسمان (Seamless):

• از لوله بدون درز تولید می‌شود
• مقاومت مکانیکی بالاتر
• عدم وجود خط جوش = کاهش احتمال نشتی
• مناسب برای فشار و دمای بالا

مقایسه:

جدول ردیوسر استیل سایز و ابعاد (بر اساس ASME B16.9)

نکات نصب ردیوسر استیل

• تمیزکاری سطح داخلی و خارجی قبل از جوش
• هم‌راستا کردن دقیق قطرها قبل از جوشکاری
• استفاده از جوشکار واجد شرایط و رعایت استانداردهای ASME Section IX
• تست فشار و نشتی بعد از نصب با آب یا هوا
• استفاده از ردیوسر کج برای جلوگیری از هوای محبوس در خطوط افقی

کاربرد ردیوسر استیل در صنایع مختلف

• سیستم‌های انتقال سیالات با تغییر قطر لوله
• تاسیسات بخار و سیستم‌های گرمایشی
• خطوط فرآیندی در پتروشیمی، پالایشگاه، نیروگاه
• صنایع غذایی، دارویی و بهداشتی
• سیستم‌های هوا، گازهای فشرده و مایعات شیمیایی

نتیجه‌گیری

ردیوسر استیل جوشی یک قطعه کلیدی در طراحی سیستم‌های لوله‌کشی صنعتی است که انتخاب صحیح نوع (کج یا مرکزدار)، جنس (304 یا 316)، نوع ساخت (درزدار یا مانسمان) و رده فشاری (10، 40، 80) آن تأثیر مستقیمی در عملکرد، ایمنی و طول عمر سیستم دارد.

استفاده از جدول سایز دقیق، رعایت اصول نصب جوشی، و در نظر گرفتن شرایط سیال و فشار کاری از نکاتی است که در انتخاب این قطعه باید مدنظر قرار گیرد
