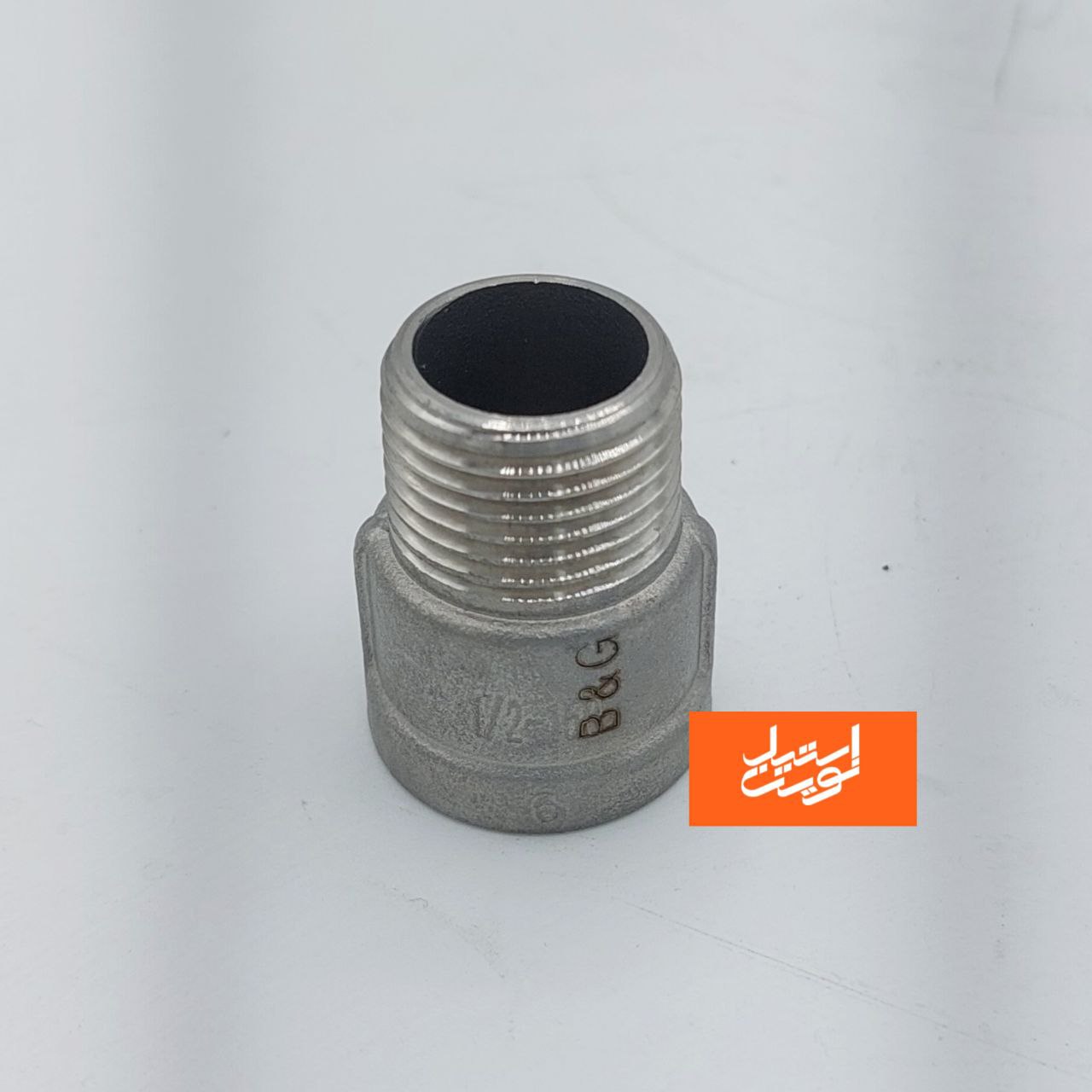

روپیچ توپیچ استیل
روپیچ توپیچ استیل از سایز 1/2 تا 2 اینچ راهنمای کامل – مشخصات، کاربرد، روش استفاده و فشار کاری
مقدمه
در صنایع مختلف از جمله نفت، گاز، پتروشیمی، آب و فاضلاب، استفاده از اتصالات دقیق و باکیفیت اهمیت بسیار بالایی دارد. یکی از مهمترین و پرکاربردترین این اتصالات، روپیچ توپیچ استیل است که نقش مهمی در اتصالات لولهها ایفا میکند. در این مقاله قصد داریم به صورت جامع به معرفی روپیچ توپیچ استیل در سایزهای 1/2 الی 2 اینچ با متریال 304 و 316 بپردازیم.
تعریف روپیچ توپیچ استیل
روپیچ توپیچ استیل (Steel Hex Nipple یا Double Male Threaded Nipple) یک قطعه اتصالدهنده لوله است که دارای رزوه نر (پیچ) در هر دو سر میباشد. این قطعه برای اتصال دو لوله مادگی یا تجهیزاتی که دارای رزوه داخلی هستند، مورد استفاده قرار میگیرد.
تفاوت بین استیل 304 و 316
- استیل 304: دارای مقاومت خوب در برابر خوردگی و زنگزدگی، مناسب برای کاربردهای عمومی و صنایع غذایی.
- استیل 316: دارای مولیبدن در ترکیب شیمیایی خود بوده و مقاومت بسیار بالاتری در برابر خوردگی، بهخصوص در محیطهای شیمیایی و دریایی دارد.
کاربردهای روپیچ توپیچ استیل
- صنایع نفت و گاز
- پتروشیمی
- تأسیسات ساختمانی و صنعتی
- صنایع غذایی و دارویی
- خطوط انتقال آب و فاضلاب
- سیستمهای بخار و سیالات با دمای بالا
روش استفاده از روپیچ توپیچ استیل
- ابتدا هر دو انتهای رزوه قطعه و لولهها باید کاملاً تمیز و عاری از هرگونه گرد و غبار یا روغن باشند.
- از نوار تفلون یا خمیر رزوهگیر مخصوص برای آببندی بهتر استفاده شود.
- رزوهها را با دقت و بدون اعمال نیروی زیاد ببندید.
- از آچار مناسب برای سفت کردن استفاده کرده و از پیچاندن بیش از حد که منجر به آسیب رزوهها شود، خودداری نمایید.
جدول ابعاد و اندازهها (مطابق استاندارد)
| سایز (اینچ) | طول کل (mm) | قطر بیرونی رزوه (mm) | نوع رزوه | متریال |
|---|---|---|---|---|
| 1/2 | 50 | 21.3 | BSP/NPT | 304/316 |
| 3/4 | 60 | 26.7 | BSP/NPT | 304/316 |
| 1 | 70 | 33.4 | BSP/NPT | 304/316 |
| 1 1/4 | 80 | 42.2 | BSP/NPT | 304/316 |
| 1 1/2 | 90 | 48.3 | BSP/NPT | 304/316 |
| 2 | 100 | 60.3 | BSP/NPT | 304/316 |
فشار کاری
فشار کاری روپیچ توپیچهای استیل بستگی به جنس متریال و دمای کاری دارد. به طور کلی:
- استیل 304: تا فشار 150 بار در دمای نرمال (20-25 درجه سانتیگراد)
- استیل 316: تا فشار 200 بار در دمای نرمال
در دماهای بالاتر، فشار کاری کاهش مییابد. برای مثال:
- در دمای 100°C، فشار کاری برای استیل 316 حدود 170 بار خواهد بود.
نکات مهم هنگام خرید و استفاده
- دقت به استاندارد رزوه (BSP یا NPT) متناسب با سیستم لولهکشی
- انتخاب متریال مناسب بر اساس محیط کاری (خورنده یا غیرخورنده)
- استفاده از نوار تفلون با کیفیت
- بررسی فشار و دمای کاری سیستم قبل از نصب
جمعبندی
روپیچ توپیچ استیل یک قطعه بسیار مهم در اتصال لولهها در سیستمهای صنعتی است. شناخت صحیح سایزها، جنس متریال (304 و 316)، کاربردها، روش استفاده صحیح و توجه به فشار کاری، میتواند نقش مهمی در عملکرد صحیح سیستم ایفا کند.
در ادامه میتوان با افزودن نمودارهای فشار-دما و عکسهای نصب، مقاله را کاملتر کرد.
اگر نیاز به ترجمه انگلیسی این مقاله یا تبدیل آن به قالب PDF یا ورد داشتید، خوشحال میشوم کمک کنم.
اطلاعات تماس جهت خرید محصول
برای خرید این محصول یا دریافت مشاوره فنی با ما تماس بگیرید:
021-33468170
0912-2248679
واتساپ: 09354040961
آماده پاسخگویی به سوالات شما و ارائه بهترین خدمات هستیم.
