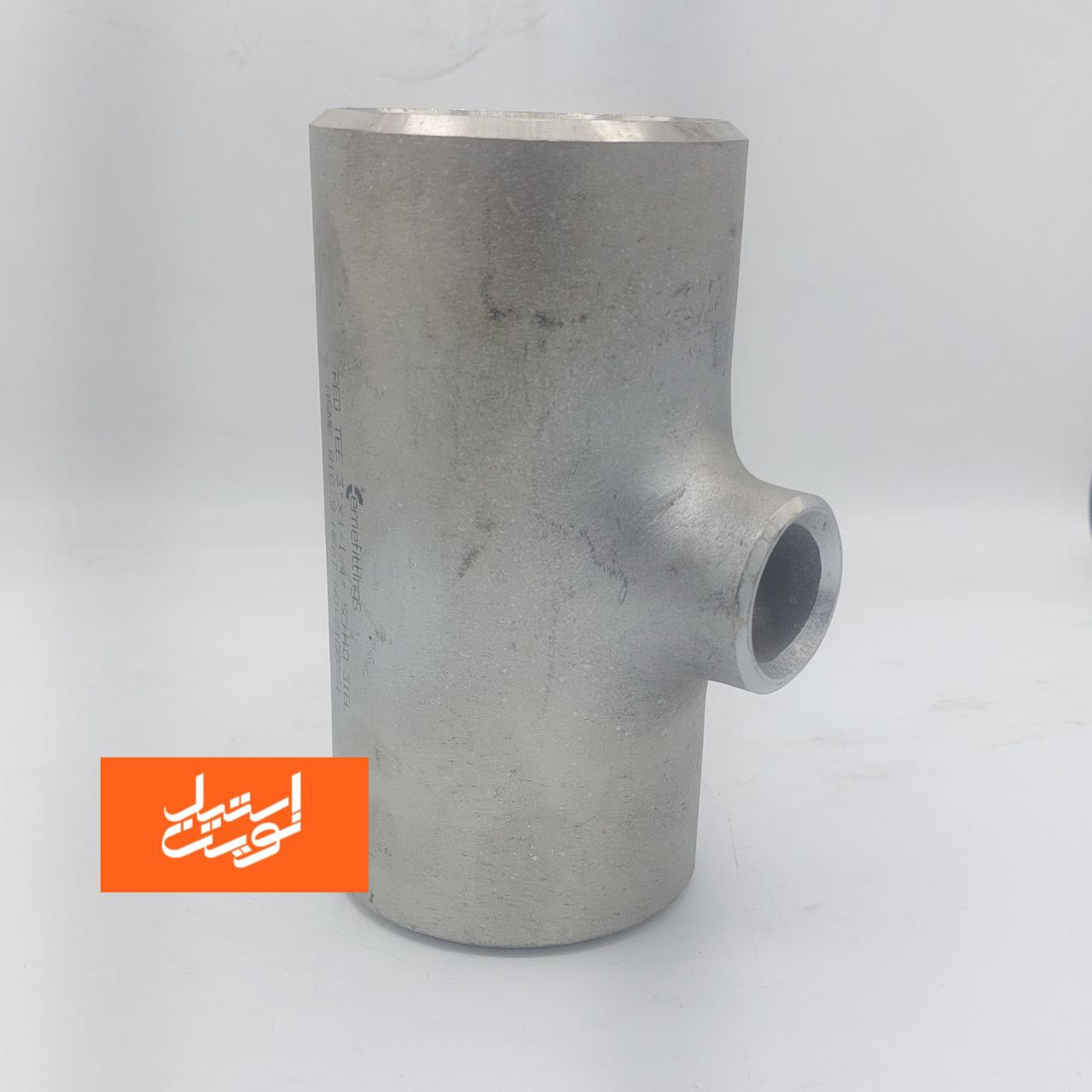

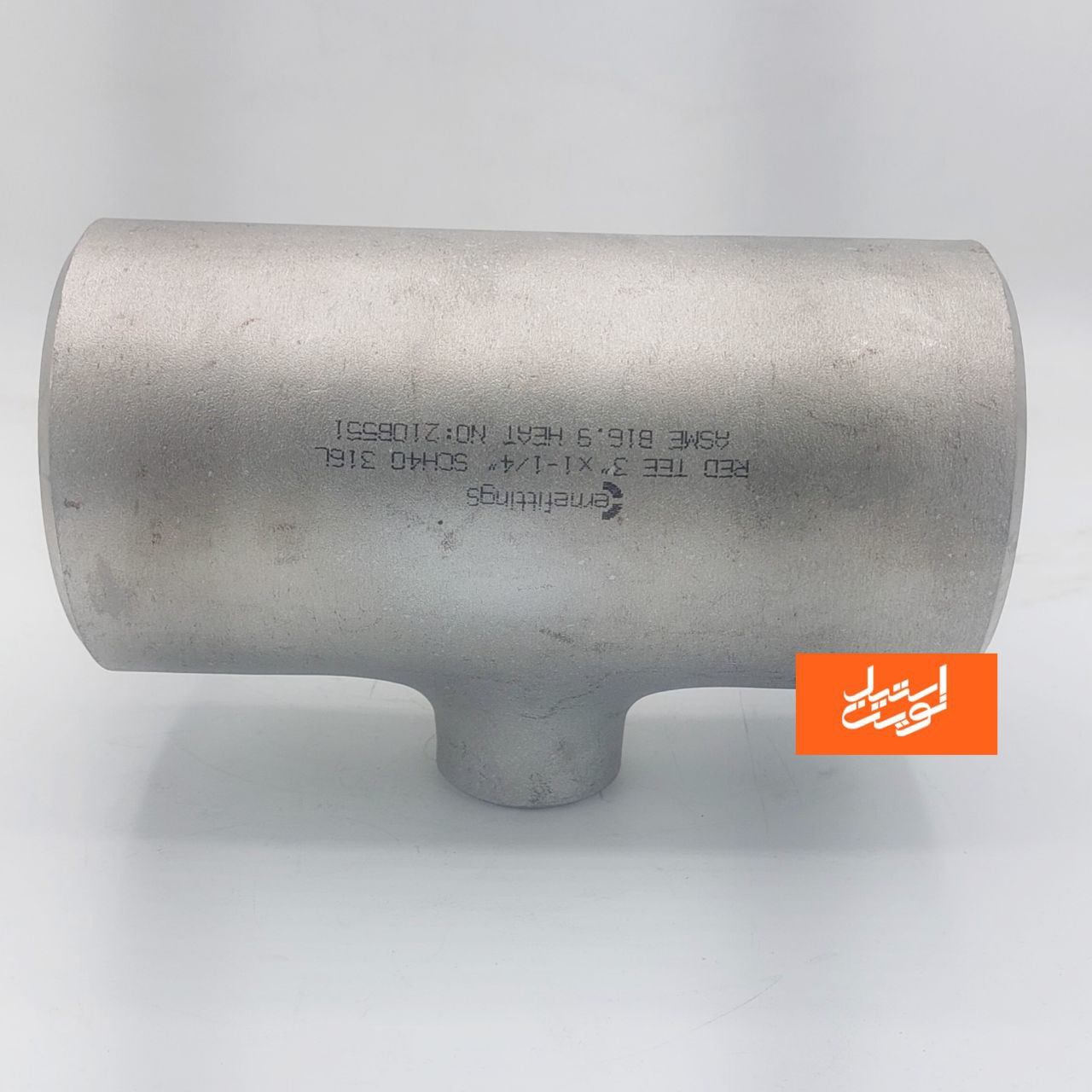

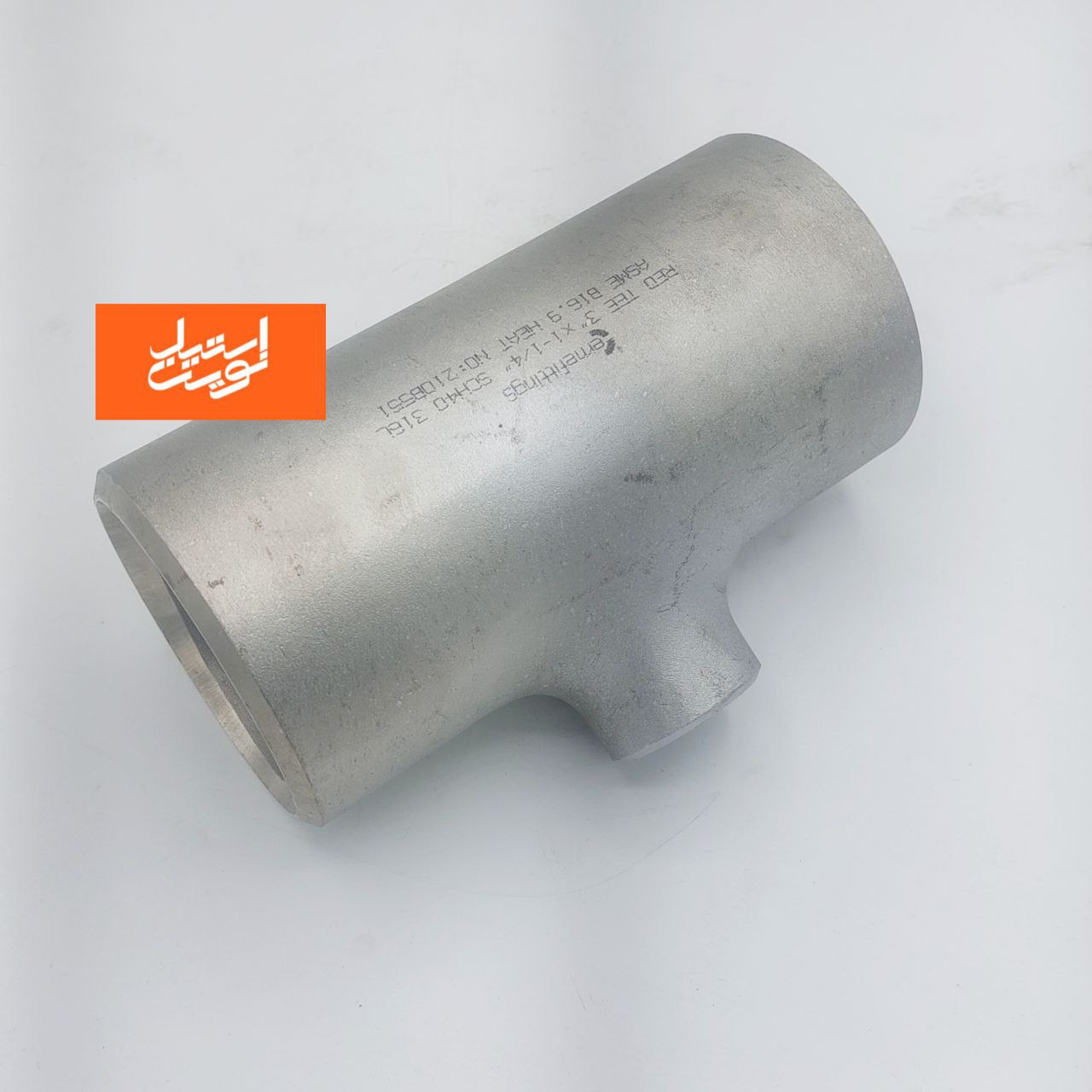

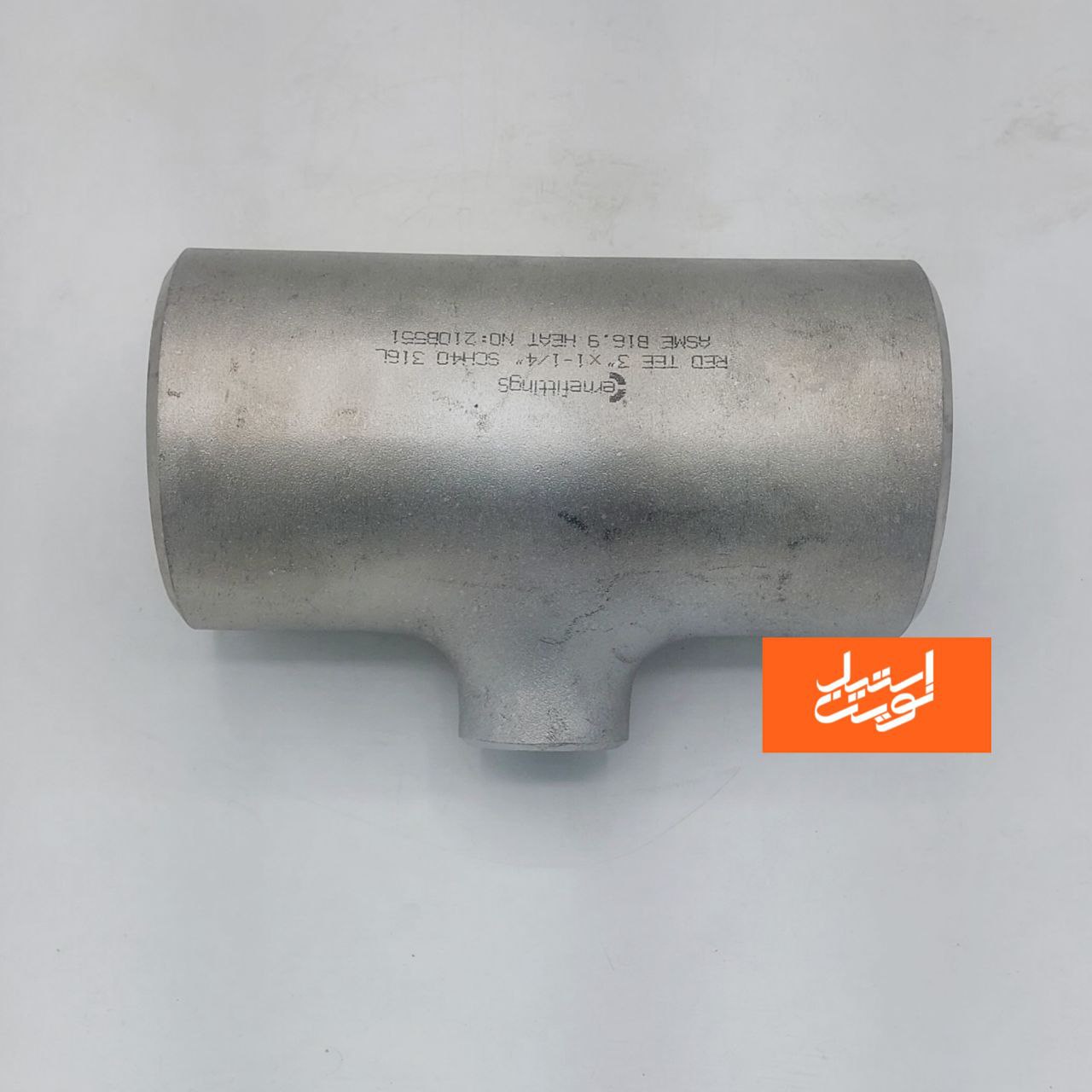

سه راه تبدیلی استیل
سه راه تبدیلی استیل
سه راه تبدیلی استیل (Stainless Steel Reducing Tee) یکی از اتصالات پرکاربرد در صنایع لولهکشی است که برای اتصال سه مسیر با قطرهای متفاوت استفاده میشود. این نوع اتصال بهویژه زمانی استفاده میشود که نیاز به تغییر قطر خط لوله و هدایت سیال به یک انشعاب کوچکتر باشد. در این مقاله بهصورت تخصصی و سئو شده، به معرفی این قطعه، مزایا، موارد استفاده، جدول کامل سایزبندی، تفاوت متریالها، فشارکاری و استانداردهای مرتبط میپردازیم.
کاربرد سه راه تبدیلی استیل
سه راه تبدیلی استیل در انواع صنایع مورد استفاده قرار میگیرد، از جمله:
- صنایع نفت، گاز و پتروشیمی
- صنایع غذایی و دارویی
- نیروگاهها و پالایشگاهها
- تأسیسات ساختمانی
- سیستمهای بخار، آب داغ، سیالات شیمیایی
- صنایع کشتیسازی و دریایی
مزایای استفاده از سه راه تبدیلی استیل
- مقاومت بالا در برابر خوردگی: بهویژه در محیطهای شیمیایی یا مرطوب
- دوام و عمر طولانی: مخصوصاً با استیل 316 در شرایط سخت
- تحمل فشار بالا: بسته به رده فشاری (SCH 10، 40 یا 80)
- امکان استفاده در دماهای بالا یا پایین
- نصب سریع و آسان
- استاندارد بودن ابعاد برای اتصال آسان با سایر تجهیزات
تفاوت بین استیل 304 و 316
| ویژگی | استیل 304 | استیل 316 |
|---|---|---|
| ترکیب آلیاژی | کروم و نیکل | کروم، نیکل و مولیبدن |
| مقاومت خوردگی | بالا | بسیار بالا (مخصوصاً در محیط دریایی) |
| قیمت | مقرون به صرفهتر | گرانتر |
| موارد استفاده | عمومی، صنعتی | محیطهای خورنده، دریایی، دارویی |
ردههای فشاری سه راه تبدیلی استیل
سه راه تبدیلی استیل در سه رده پرکاربرد تولید میشود:
- رده 10 (Schedule 10): برای فشارهای پایین تا متوسط، مناسب برای صنایع غذایی، دارویی و آبرسانی.
- رده 40 (Schedule 40): فشار کاری متوسط تا بالا، مناسب برای اکثر سیستمهای صنعتی.
- رده 80 (Schedule 80): فشار کاری بالا، مناسب برای بخار، نفت و گاز.
جدول سایزبندی سه راه تبدیلی استیل (از 1/2 اینچ تا 20 اینچ)
| سایز ورودی (اینچ) | سایز خروجی (اینچ) | رده 10 (قطر داخلی mm) | رده 40 (قطر داخلی mm) | رده 80 (قطر داخلی mm) |
| 1/2 | 1/4 | 13.7 | 15.8 | 13.5 |
| 3/4 | 1/2 | 19.1 | 20.9 | 18.7 |
| 1 | 3/4 | 25.4 | 26.7 | 24.6 |
| 1 1/4 | 1 | 31.8 | 34.2 | 30.2 |
| 1 1/2 | 1 1/4 | 38.1 | 40.9 | 36.1 |
| 2 | 1 1/2 | 50.8 | 52.5 | 48.1 |
| 3 | 2 | 76.2 | 77.9 | 73.0 |
| 4 | 3 | 101.6 | 102.9 | 98.4 |
| 6 | 4 | 152.4 | 154.1 | 148.3 |
| 8 | 6 | 203.2 | 205.7 | 199.6 |
| 10 | 8 | 254.0 | 257.0 | 250.2 |
| 12 | 10 | 304.8 | 308.4 | 298.8 |
| 16 | 12 | 406.4 | 409.6 | 402.6 |
| 20 | 16 | 508.0 | 512.8 | 503.4 |
نحوه نصب سه راه تبدیلی استیل
- بررسی تمیزی و سلامت سطوح اتصال
- استفاده از روانکار مناسب برای سهولت در نصب
- تراز کردن دقیق سه راه تبدیلی با خطوط لوله
- اتصال از طریق جوشکاری یا با اتصالات رزوهای / فیتینگ در صورت نیاز
- تست نشتی پس از نصب با استفاده از فشار تست استاندارد
استانداردهای تولید سه راه تبدیلی استیل
برای تضمین کیفیت و ایمنی، سه راه تبدیلی استیل باید مطابق استانداردهای بینالمللی تولید شود:
- ASTM A403 (برای اتصالات جوشی از استنلس استیل)
- ASME B16.9 (ابعاد و تلرانسها)
- DIN 2605 و EN 10253 (برای بازارهای اروپایی)
- ISO 9001 برای فرآیندهای تولید استاندارد
نگهداری، حمل و ذخیرهسازی
- سه راه تبدیلیها باید در محیط خشک و به دور از رطوبت نگهداری شوند.
- از تماس مستقیم با خاک یا مواد خورنده در هنگام انبارداری جلوگیری شود.
- در صورت ذخیرهسازی طولانیمدت، بستهبندی استاندارد و محافظت سطحی پیشنهاد میشود.
نکات مهم هنگام خرید
- بررسی جنس استیل (304 یا 316) بر اساس شرایط محیطی پروژه
- تطبیق سایزها و رده فشاری با خطوط لوله موجود
- اطمینان از تاییدیهها و گواهینامههای تولیدکننده
- توجه به نوع اتصال (جوشی، دندهای یا فشاری)
- مقایسه قیمت از چند منبع برای دریافت بهترین کیفیت با قیمت مناسب
جمعبندی
سه راه تبدیلی استیل، یک راهکار حرفهای و ایمن برای انشعابگیری و تغییر قطر لوله در انواع سیستمهای صنعتی است. با استفاده از متریالهای با کیفیت مانند استیل 304 و 316، در ردههای فشاری متنوع (10، 40، 80)، این اتصالات توانایی تحمل فشار و دماهای بالا را دارند و مقاومت بالایی در برابر خوردگی ارائه میدهند.
چه در خطوط انتقال سیالات شیمیایی، چه در صنایع غذایی یا حتی در سیستمهای آبرسانی، انتخاب صحیح سه راه تبدیلی استیل باعث افزایش کارایی و عمر سیستم خواهد شد
اطلاعات تماس جهت خرید محصول
برای خرید این محصول یا دریافت مشاوره فنی با ما تماس بگیرید:
021-33468170
0912-2248679
واتساپ: 09354040961
آماده پاسخگویی به سوالات شما و ارائه بهترین خدمات هستیم.
