سه راه فولادی: بررسی مشخصات، انواع و جدول سایزها
مقدمه

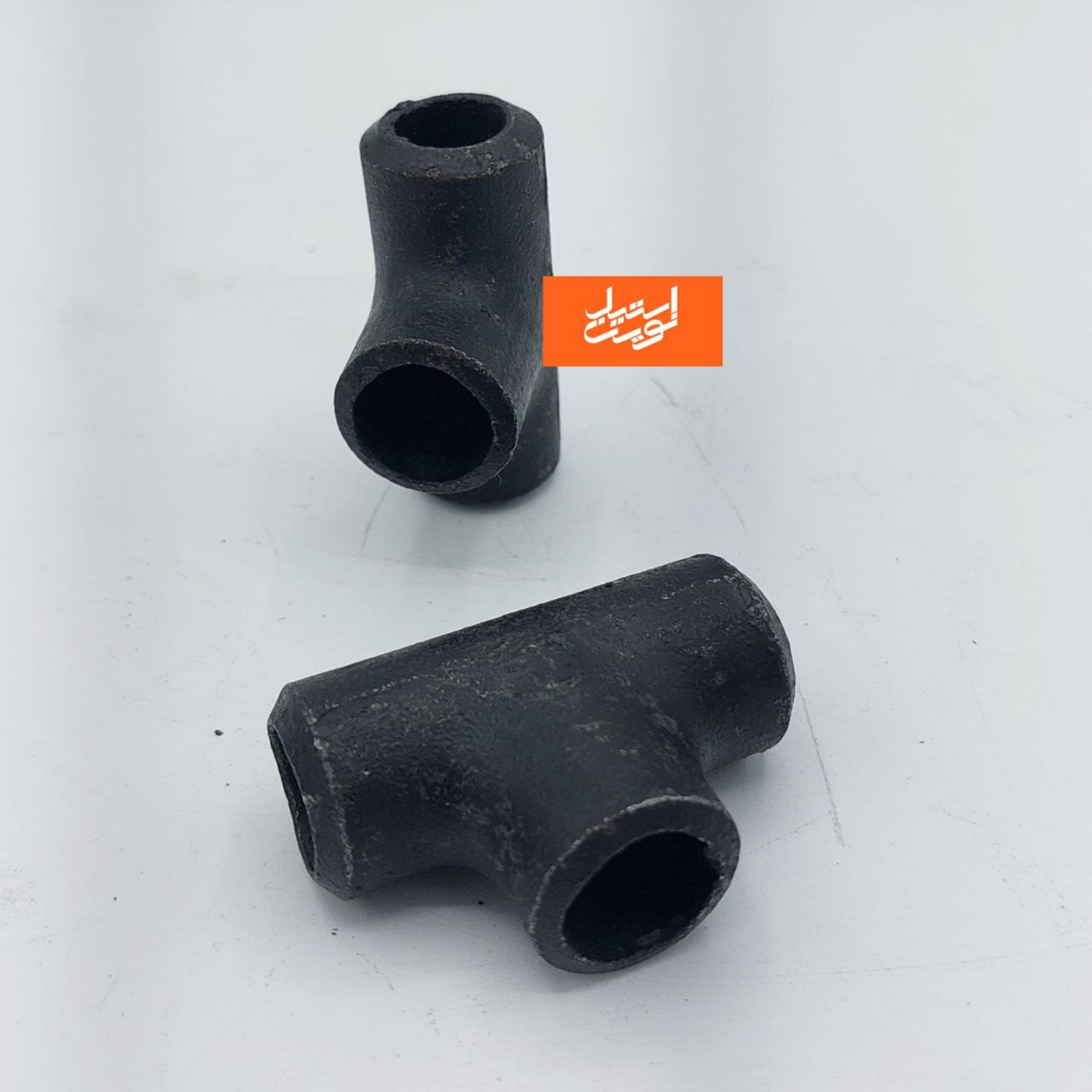

سه راه فولادی یکی از مهمترین اتصالات مورد استفاده در صنایع مختلف مانند نفت، گاز، پتروشیمی، تأسیسات ساختمانی و سیستمهای لولهکشی است. این نوع اتصال به منظور انشعاب گرفتن از خط لوله اصلی در سیستمهای فشار قوی و کمفشار مورد استفاده قرار میگیرد. سه راهی فولادی در دو نوع مانیسمان (بدون درز) و درزدار تولید شده و در ردههای مختلف مانند رده 10، 40 و 80 در دسترس است. در این مقاله، انواع سه راه فولادی، ویژگیها، کاربردها و جدول سایزبندی آن بررسی خواهد شد.
انواع سه راه فولادی
1. سه راه فولادی مانیسمان (بدون درز)
سه راه مانیسمان از لولههای بدون درز تولید شده و در صنایع با فشار بالا مورد استفاده قرار میگیرد. به دلیل عدم وجود خط جوش، این نوع سه راه مقاومت بیشتری در برابر فشار و خوردگی دارد.
2. سه راه فولادی درزدار
سه راه درزدار از لولههای جوشکاریشده ساخته شده و معمولاً در سیستمهای لولهکشی کمفشار مانند لولهکشی گاز و تأسیسات ساختمانی به کار میرود. این نوع سه راه نسبت به نوع مانیسمان قیمت مناسبتری دارد.
3. انواع سه راه بر اساس زاویه و نوع انشعاب
- سه راه مساوی: هر سه خروجی آن دارای قطر یکسان است.
- سه راه نامساوی (کاهنده): قطر انشعاب کوچکتر از قطر لوله اصلی است.
جدول سه راه فولادی سایز و ضخامت، مانیسمان و درزدار
جدول سایز و ضخامت سه راه فولادی (رده 10، 40 و 80)
| سایز (اینچ) | قطر خارجی (mm) | ضخامت (رده 10) (mm) | ضخامت (رده 40) (mm) | ضخامت (رده 80) (mm) |
|---|---|---|---|---|
| 1/2 | 21.3 | 2.11 | 2.77 | 3.73 |
| 3/4 | 26.7 | 2.11 | 2.87 | 3.91 |
| 1 | 33.4 | 2.77 | 3.38 | 4.55 |
| 1 1/2 | 48.3 | 2.77 | 3.68 | 5.08 |
| 2 | 60.3 | 2.77 | 3.91 | 5.54 |
| 3 | 88.9 | 3.05 | 5.49 | 7.62 |
| 4 | 114.3 | 3.05 | 6.02 | 8.56 |
| 6 | 168.3 | 3.40 | 7.11 | 10.97 |
| 8 | 219.1 | 3.76 | 8.18 | 12.7 |
| 10 | 273 | 4.19 | 9.27 | 15.09 |
| 12 | 323.9 | 4.57 | 10.31 | 17.48 |
| 14 | 355.6 | 4.78 | 11.13 | 19.05 |
| 16 | 406.4 | 4.78 | 12.70 | 21.44 |
| 18 | 457.2 | 4.78 | 14.27 | 23.83 |
| 20 | 508 | 5.54 | 15.09 | 26.19 |
| 24 | 610 | 6.35 | 17.48 | 30.96 |
کاربردهای سه راه فولادی
✔ صنایع نفت و گاز: استفاده در خطوط لولهکشی فشار قوی برای توزیع نفت و گاز.
✔ پتروشیمی: مورد استفاده در خطوط انتقال مواد شیمیایی و خورنده.
✔ تأسیسات ساختمانی و سیستمهای تهویه: برای انشعاب گرفتن در لولهکشی گاز شهری و سیستمهای آبرسانی.
✔ سیستمهای بخار و مایعات صنعتی: استفاده در محیطهای با دمای بالا.
✔ صنایع غذایی و دارویی: برای انتقال سیالات بهداشتی و مواد شیمیایی بیخطر.
نکات مهم در انتخاب سه راهی فولادی
- تعیین نوع مناسب: برای فشار بالا، از سه راه مانیسمان استفاده شود.
- انتخاب رده ضخامت مناسب: رده 80 برای فشارهای بالا و رده 10 برای کاربردهای سبک.
- توجه به استانداردها: باید مطابق با استانداردهای ASME، ANSI و DIN باشد.
جمعبندی
سه راهی فولادی یکی از پرکاربردترین اتصالات در خطوط انتقال است که برای انشعاب گرفتن از خطوط لوله مورد استفاده قرار میگیرد. با توجه به نوع، ضخامت و جنس سه راه، انتخاب صحیح آن تأثیر مستقیمی بر عملکرد سیستمهای لولهکشی دارد. در این مقاله به بررسی انواع، ویژگیها، جدول سایز و کاربردهای سه راه فولادی پرداخته شد تا بتوانید انتخاب مناسبی داشته باشید.
اطلاعات تماس
برای خرید این محصول یا دریافت مشاوره فنی با ما تماس بگیرید:
021-33468170
0912-2248679
واتساپ: 09354040961
آماده پاسخگویی به سوالات شما و ارائه بهترین خدمات هستیم.
