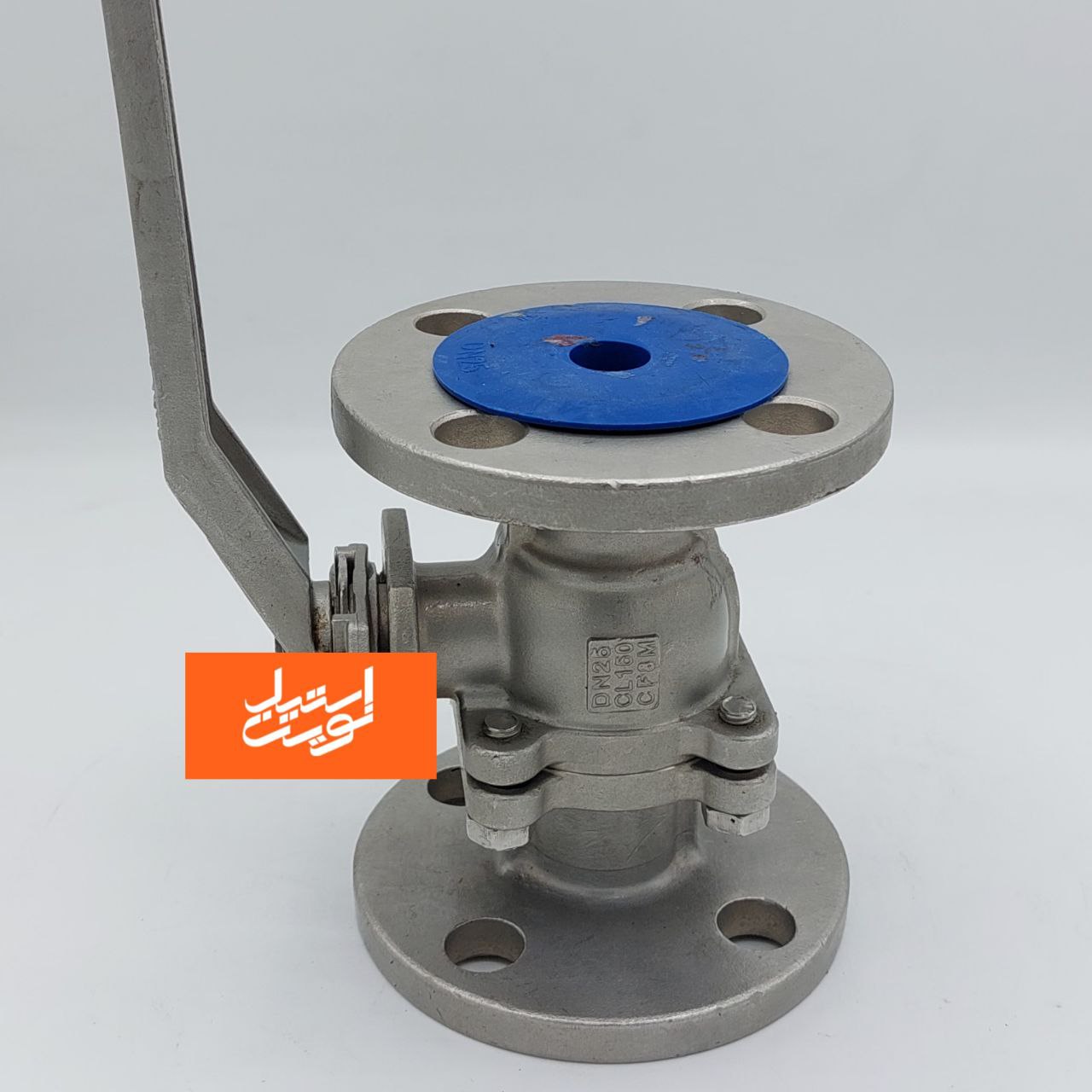

شیر توپی استیل
شیر توپی استیل یکی از محبوبترین و پرکاربردترین انواع شیرآلات صنعتی است که در صنایع مختلف به دلیل مزایای متعدد و مقاومت بالای آن استفاده میشود. این نوع شیر با متریالهای باکیفیت و در سایزها و کلاسهای فشاری متفاوتی مانند کلاس 150 و 300 تولید میشود.
مشخصات فنی و سایزهای شیر توپی استیل
شیرهای توپی استیل در سایزهای مختلفی از ½ اینچ تا چندین اینچ تولید میشوند که انتخاب سایز مناسب بستگی به نیاز کاربر دارد.
این شیرها به دلیل نصب اکچیوتور و اکت قابلیت بازو بسته شدن اتومات را دارند.
متریال و ساختار
این نوع شیر ها عمدتاً از استنلس استیل 304 یا 316 ساخته میشوند. استنلس استیل 304 مقاومت خوبی در برابر خوردگی دارد و برای بسیاری از کاربردهای عمومی مناسب است، در حالی که استیل 316 به دلیل محتوای نیکل بالاتر، مقاومت بیشتری در برابر خوردگی محیطی و مواد شیمیایی دارد. گوی داخلی شیر معمولاً به صورت توپر طراحی شده است تا در برابر فشارهای بالا و شرایط کاری سخت مقاومت بالایی داشته باشند.
کلاسهای فشاری 150 و 300
شیرهای توپی استیل در کلاسهای فشاری 150 و 300 تولید میشوند که نشاندهنده میزان فشار کاری مجاز شیر است. کلاس 150 برای فشارهای کاری پایین تا متوسط مناسب بوده و در خطوط انتقال آب و گازهای غیر خطرناک استفاده میشود. کلاس 300 برای سیستمهایی استفاده میشوند که نیاز به تحمل فشارهای بالاتری نسبت به کلاس 150 دارند. این کلاس فشاری معمولاً برای فشارهای کاری تا حدود 740 psi (پوند بر اینچ مربع) در دمای اتاق مناسب است. فشار دقیق قابل تحمل ممکن است بسته به دمای کارکرد تغییر کند، بنابراین در دماهای بالاتر این فشار کمتر میشود.
جدول مشخصات شیر توپی استیل:
| ویژگی | توضیحات |
|---|---|
| متریال | استنلس استیل 304، استنلس استیل 316 |
| سایزها | ½ اینچ، الی 14 اینچ، |
| کلاس فشاری | 150، 300 |
| نوع گوی | توپر |
| کاربردها | صنایع پتروشیمی، نفت و گاز، داروسازی، صنایع غذایی، تأسیسات |
| مقاومت در برابر خوردگی | بالا (مخصوصاً در استیل 316) |
| قابلیت باز و بسته شدن سریع | بله |
| قابلیت عدم نشتی | بله |
مشخصات فنی و سایزهای شیر توپی استیل
شیرهای توپی استیل در سایزهای مختلفی از ½ اینچ تا 14 اینچ تولید میشوند که انتخاب سایز مناسب بستگی به نیاز کاربر دارد. و برای هرنوع نیاز از قبل مایعات و گازها استفاده میشود.
جدول سایز شیر توپی استیل
| سایز (اینچ) | قطر نامی (DN) | قطر داخلی (mm) |
|---|---|---|
| ½ | 15 | 15 |
| ¾ | 20 | 20 |
| 1 | 25 | 25 |
| 1 ¼ | 32 | 32 |
| 1 ½ | 40 | 40 |
| 2 | 50 | 50 |
| 2 ½ | 65 | 65 |
| 3 | 80 | 80 |
| 4 | 100 | 100 |
| 6 | 150 | 150 |
کاربردهای شیر توپی استیل
شیر توپی به دلیل مقاومت در برابر خوردگی و عملکرد مطمئن در بسیاری از صنایع مورد استفاده قرار میگیرد. این صنایع شامل پتروشیمی، نفت و گاز، داروسازی، صنایع غذایی و سیستمهای تأسیساتی میشوند.
سرعت عملکرد بالا و ایمنی در برابر نشت، این نوع شیر را به گزینهای مناسب برای سیستمهایی که نیاز به کنترل سریع جریان دارند تبدیل کرده است.
