شیر توپی اکچوتوری — راهنمای کامل انتخاب، نصب و نگهداری

راهنمایی جامع و کاربردی برای انتخاب، نصب، محاسبه و نگهداری شیر توپی اکچوتوری در صنایع مختلف. در این مقاله به بررسی عملیاتی انواع شیر برقی، شیر بادی و شیر اتوماتیک، لیمیت سوئیچ، بوبین، فنر برگشت، جنس استیل 304 و 316، و جداول سایز و گشتاور می‌پردازیم.فهرست:

• مقدمه و کاربردهای اصلی
• اجزای کلیدی شیر توپی اکچوتوری
• عملکرد و روند فرمان‌دهی
• تفاوت انواع: شیر برقی، شیر بادی و شیر اتوماتیک
• لیمیت سوئیچ و بوبین — نقش و تنظیم
• فنر برگشت (Spring Return) و اهمیت ایمنی
• انتخاب جنس: استیل 304 یا 316
• انواع اتصال: دنده‌ای، فلنجی و کوپله مستقیم
• جدول سایز، فشار و گشتاور مورد نیاز (نمونه)
• محاسبه نیرو و انتخاب محرک مناسب
• نکات نصب، تست و راه‌اندازی
• نگهداری، سرویس دوره‌ای و عیب‌یابی
• نتیجه‌گیری و کلمات کلیدی پرتکرار

مقدمه و کاربردهای اصلی

شیر توپی اکچوتوری یک راهکار ساده و قابل اتکا برای کنترل مسیر سیال در خطوط لوله است. توپی گردان با یک چرخش ۹۰ درجه اجازه عبور یا قطع جریان را می‌دهد و با اتصال محرک، عملیات باز/بسته شدن قابلیت کنترل از راه دور یا خودکار را پیدا می‌کند. این مجموعه در خطوط آب، گاز، بخار، صنایع غذایی، دارویی، پتروشیمی و نیروگاهی کاربرد گسترده دارد.

مزایای اصلی شامل پاسخ سریع، نشتی پایین (در نسخه‌های با تجهیزات آب‌بندی مناسب)، و نصب آسان در کنار قابلیت اتصال به سیستم‌های کنترل است.

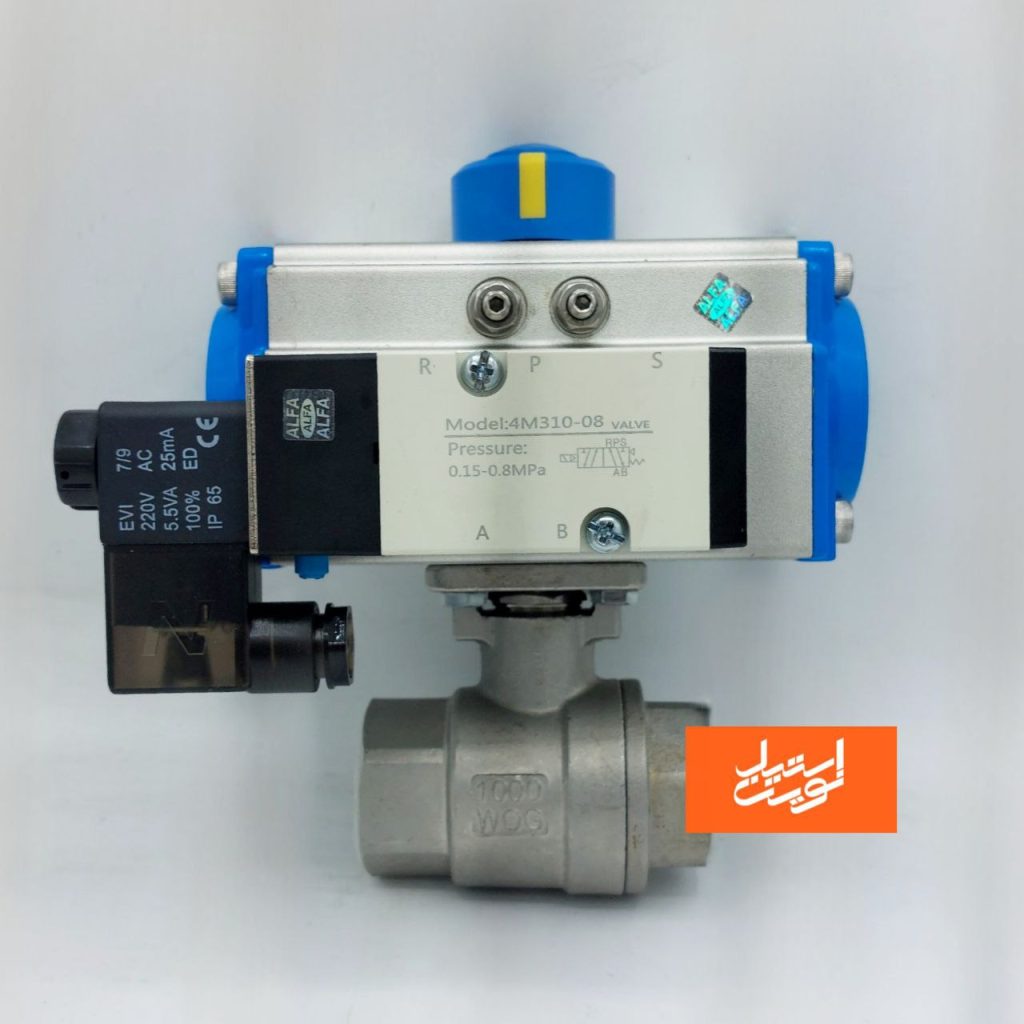

اجزای کلیدی شیر توپی اکچوتوری

بدنه و توپی

بدنه و توپی معمولاً از استیل ساخته می‌شوند؛ شکل توپی و دقت تراش آن تعیین‌کننده عملکرد آب‌بندی است. توپی دارای نشیمنگاه (seat)هایی است که در کنار طراحی سطح صیقل داده شده، باعث حداقل نشتی می‌شوند.

محرک و انواع عملکرد

محرک به شیر امکان باز و بسته شدن اتوماتیک را می‌دهد. در متن از انواع محرک به‌عنوان شیر برقی، شیر بادی و شیر اتوماتیک نام برده خواهد شد.

بوبین (سلنوئید)

بوبین قطعه‌ای است که با گرفتن برق مسیر هوا را (در سیستم‌های بادی) یا فرمان الکتریکی را تغییر می‌دهد. بوبین‌ها معمولاً 24VDC یا 220VAC تولید می‌شوند و باید مطابق مشخصات سازنده و استانداردهای ایمنی انتخاب شوند.

لیمیت سوئیچ

لیمیت سوئیچ‌ها موقعیت نهایی توپی (باز یا بسته) را به کنترل‌کننده گزارش می‌دهند. این قطعات برای اطمینان از همگام بودن وضعیت فیزیکی شیر با وضعیت نشان داده شده در تابلو کنترل حیاتی‌اند.

فنر برگشت

در برخی از طراحی‌ها فنر برگشت داخل محرک تعبیه می‌شود تا در صورت قطع نیروی محرک، شیر به وضعیت ایمن (معمولاً بسته) بازگردد. این ویژگی مخصوصاً در کاربردهای ایمنی و اورژانسی مهم است.

عملکرد و روند فرمان‌دهی

روند کلی عملکرد به صورت مرحله‌ای عبارت است از:

1. ارسال فرمان: کنترل‌کننده سیگنالی ارسال می‌کند. برای مثال در شیر برقی سیگنال الکتریکی مستقیم باعث فعال شدن بوبین یا محرک می‌شود؛ در شیر بادی سیگنال باعث بکار افتادن ولو جهت‌دهنده هوا و تغذیه هوای فشرده به محرک می‌گردد.
2. عملگر محرک: با ورود انرژی محرک، شافت متصل به توپی چرخیده و توپی ۹۰ درجه حرکت می‌کند.
3. گزارش وضعیت: پس از رسیدن به موقعیت نهایی، لیمیت سوئیچ وضعیت «باز» یا «بسته» را ثبت و به PLC یا تابلو اعلام می‌کند.
4. بازگشت ایمن: در نمونه‌هایی که فنر برگشت دارند، قطع انرژی باعث برگشت شیر به حالت ایمن می‌شود.

این روند برای تمامی انواع شیر برقی، شیر بادی و شیر اتوماتیک برقرار است، تفاوت در منبع انرژی و نحوه کنترل است.

تفاوت انواع: شیر برقی، شیر بادی و شیر اتوماتیک

شیر برقی

در این مدل منبع فرمان برق است. مزیت اصلی دقت و سهولت اتصال به سیستم‌های کنترل دیجیتال است. برای حالات نیازمند کنترل زمان‌بندی یا فرمان از راه دور مناسب است. مناسب محیط‌هایی که دسترسی به برق ثابت دارند.

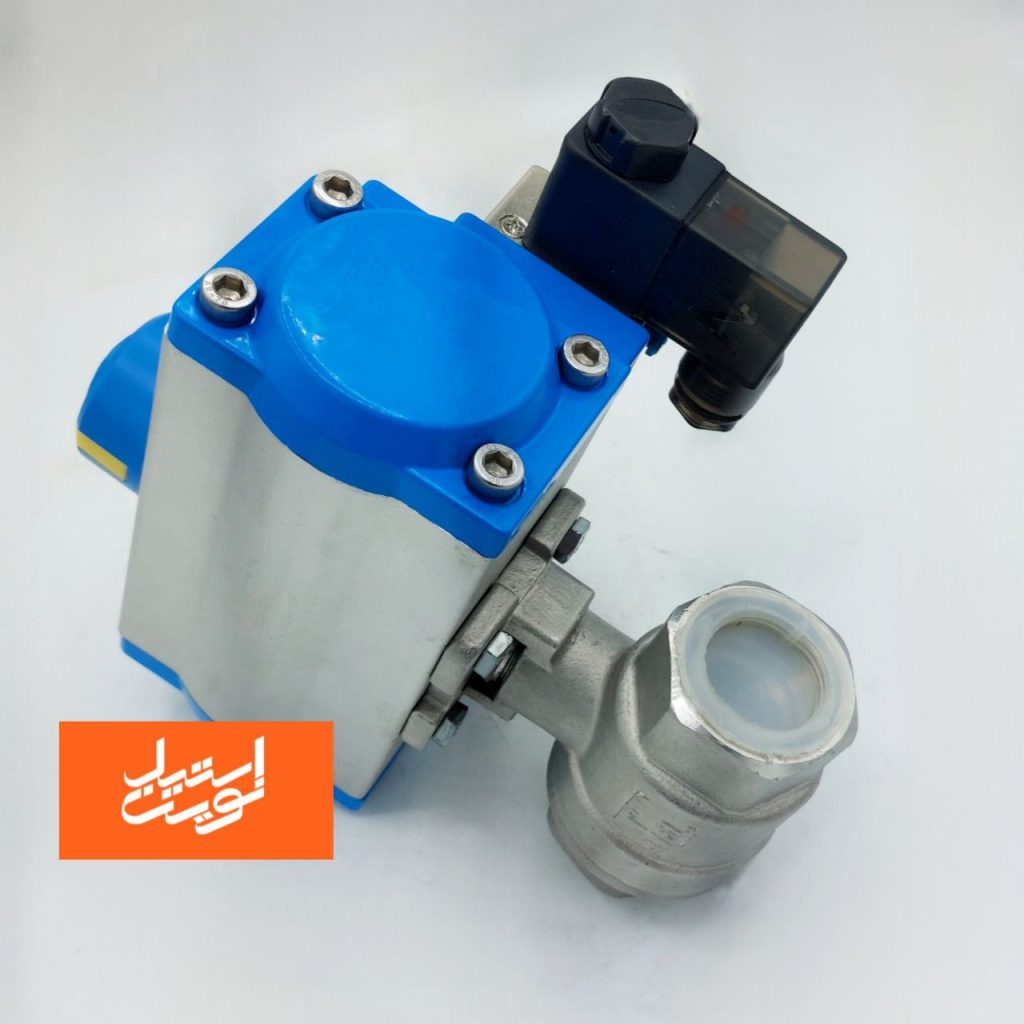

شیر بادی

در این حالت محرک از هوای فشرده استفاده می‌کند. مزیت بزرگ این راهکار، سرعت بالا و ایمنی در محیط‌های انفجاری یا شرایطی است که نباید برق در محل محرک وجود داشته باشد. تنها نیاز آن تأمین هوای فشرده و ولو جهت‌دهنده مناسب است.

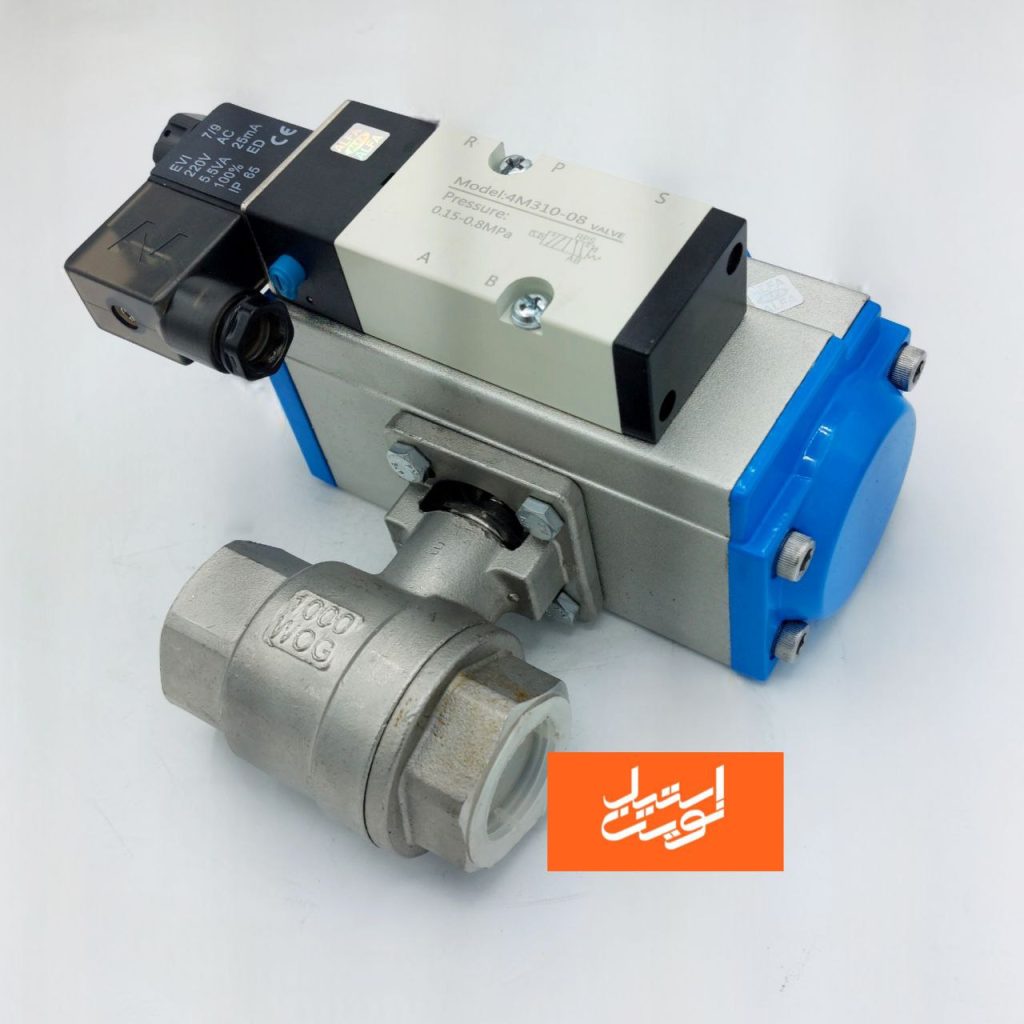

شیر اتوماتیک

به مجموعه‌هایی اطلاق می‌شود که شامل کنترل‌کننده‌های منطقی داخلی یا خارجی برای اجرای سناریوهای پیشرفته هستند؛ مثال: کنترل فاصله‌گذاری باز و بسته، زمان‌بندی، یا عملکرد ترکیبی با سنسورها. در این نوع ممکن است هم اجزای برقی و هم بادی ترکیب شوند.

لیمیت سوئیچ و بوبین — نقش و تنظیم

لیمیت سوئیچ نقشی کلیدی در اطمینان از صحت وضعیت شیر دارد. دو مزیت اصلی آن عبارت‌اند از:

• اطلاع دقیق به PLC از وضعیت واقعی فیزیکی شیر (باز/بسته)
• امکان استفاده در سیستم‌های هشدار و لاگ‌گیری برای مانیتورینگ و نگهداری

در هنگام نصب، لیمیت سوئیچ باید طوری تنظیم شود که با رسیدن شافت به موقعیت دقیق باز یا بسته، کنتاکت آن تغییر وضعیت دهد. بسیاری از مدل‌ها امکانات تنظیم میکرو-پیمانه (micro-adjustments) دارند.

بوبین در سیستم‌های ترکیبی وظیفه هدایت یا قطع و وصل مسیر فرمان را دارد؛ باید مطابق ولتاژ تابلو (مثلاً 24VDC یا 220VAC) و طبق دستور سازنده انتخاب شود. بوبین اشتباه یا با کیفیت پایین می‌تواند باعث عدم هدایت صحیح هوا و عمل‌نکردن شیر شود.

فنر برگشت (Spring Return) و اهمیت ایمنی

فنر برگشت یک مکانیزم حفاظتی است که تضمین می‌کند در صورت قطع انرژی (برق یا هوا) شیر به حالت از پیش تعیین‌شده (معمولاً بسته) بازگردد. در کاربردهای ایمنی این ویژگی برای جلوگیری از خطرهای بالقوه مانند نشت گاز یا جریان سیال ناخواسته حیاتی است.

نکات مهم درباره فنر برگشت:

• نوع فنر و طراحی باید متناسب با سایز و فشار کاری شیر انتخاب شود.
• فنرهای ضعیف یا خسته شده را باید تعویض کرد تا عملکرد ایمن حفظ شود.
• در تست راه‌اندازی، عملکرد فنر با قطع جریان نیرو باید بررسی و ثبت شود.

انتخاب جنس: استیل 304 یا 316

دو گرید رایج استیل برای بدنه شیر عبارت‌اند از:

• استیل 304: مناسب برای بیشتر کاربردهای صنعتی با خوردگی معمولی. اقتصادی‌تر و در دماهای عملیاتی رایج عملکرد خوبی دارد.
• استیل 316: دارای مقاومت بالاتر در برابر خوردگی حفره‌ای و کلریدها؛ برای محیط‌های دریایی، اسیدی ملایم یا شرایط خورنده توصیه می‌شود.

برای انتخاب نهایی باید نوع سیال، دما، فشار و شرایط محیطی را سنجید. در صورت شک، 316 گزینه محافظه‌کارانه‌تر است اما هزینه بیشتری دارد.

انواع اتصال: دنده‌ای، فلنجی و کوپله مستقیم

اتصال شیر به لوله می‌تواند به شکل‌های زیر باشد:

• دنده‌ای (Threaded): مناسب برای سایزهای کوچک تا حدود 2 اینچ؛ نصب و تعویض آسان دارد.
• فلنجی (Flanged): مناسب برای سایزهای بزرگتر و فشارهای بالا؛ هماهنگی استاندارد فلنج (ANSI/PN) مهم است.
• کوپله مستقیم (Direct Coupled): محرک مستقیماً به شافت و بدنه شیر متصل می‌شود که باعث استحکام و کاهش قطعات واسط می‌گردد.

جدول نمونه سایز، فشار و گشتاور مورد نیاز

جدول زیر نمونه‌ای مرجع برای انتخاب اولیه است. مقادیر گشتاور تقریبی بوده و برای انتخاب نهایی باید محاسبه دقیق بر اساس ویسکوزیته سیال، اختلاف فشار و نوع نشیمنگاه صورت گیرد.

توجه: اعداد فوق تقریبی است. برای کاربردهای دقیق (ویسکوزیته بالا، اختلاف فشار زیاد، سیالات خورنده) همیشه محاسبه مهندسی و مشاوره با سازنده لازم است.

محاسبه نیرو و انتخاب محرک مناسب

برای تعیین دقیق‌تر محرک مناسب (یعنی انتخاب بین شیر برقی، شیر بادی یا شیر اتوماتیک و اندازه آن) باید موارد زیر را در نظر گرفت:

• گشتاور مورد نیاز در شرایط ایستا و دینامیک (Torque to break free + torque to rotate)
• اختلاف فشار سر شیر (Differential Pressure)
• شرایط سیال (ویسکوزیته، دمای کار)
• نیاز به سرعت عمل (زمان باز/بسته)
• نیازهای ایمنی (نیاز به فنر برگشت)

فرمول تقریبی برای گشتاور لازم (نمونه و بسیار ساده‌شده):

Torque (Nm) ≈ Pressure_drop (Pa) × Effective_area (m²) × Lever_arm (m)

این فرمول تنها یک تقریب است؛ محاسبه دقیق‌تر نیازمند اطلاعات مشخصه نشیمنگاه توپی و ضریب اصطکاک است.

نکته عملی: در شرایطی که احتمال چسبندگی یا رسوب وجود دارد، همیشه 30–50٪ حاشیه ایمنی در انتخاب گشتاور لحاظ کنید.

نکات نصب، تست و راه‌اندازی

1. قبل از نصب، مسیر لوله را از ذرات جامد و آلودگی پاک کنید تا آسیب به نشیمنگاه وارد نشود.
2. جهت نصب صحیح شیر را مطابق جهت فلوی مشخص روی بدنه رعایت کنید (اگر شیر جهت‌دار باشد).
3. در اتصالات دنده‌ای از نوار تفلون مناسب یا پکینگ‌های تخصصی استفاده کنید؛ از اورینگ‌های ناسازگار پرهیز کنید.
4. پس از نصب محرک، تنظیم لیمیت سوئیچ را با حرکت کنترل‌شده انجام دهید تا نقطه دقیق باز و بسته تنظیم گردد.
5. آزمایش نشتی هیدرواستاتیک و پنوماتیک را قبل از بهره‌برداری انجام دهید و نتایج را ثبت کنید.
6. در صورت استفاده از شیر بادی، فیلتر، رگولاتور و درایر مناسب در مسیر کمپرسور نصب کنید تا هوای خشک و عاری از روغن به محرک برسد.
7. در شیر برقی سیم‌کشی را مطابق نقشه و از فیوز و حفاظت اضافه‌بار استفاده کنید.

نگهداری، سرویس دوره‌ای و عیب‌یابی

سرویس دوره‌ای

• بازدید سالیانه برای تست عملکرد لیمیت سوئیچ و بوبین
• بررسی و تعویض نشیمنگاه‌ها و اورینگ‌ها در صورت مشاهده نشتی
• در شیر بادی، بررسی کیفیت هوا و تعویض فیلترها
• در شیر برقی بررسی اتصالات الکتریکی و بوبین برای جلوگیری از خرابی

عیب‌یابی رایج

• شیر باز یا بسته نمی‌شود: بررسی منبع انرژی (برق/هوا)، وضعیت بوبین، انسداد مسیر هوا، یا فرسودگی فنر برگشت.
• شیر پس از باز شدن نشت دارد: بررسی نشیمنگاه‌ها و سطح توپی برای خط و خش یا رسوب؛ در صورت نیاز تعویض یا بازبینی سطح توپی.
• گزارش وضعیت اشتباه است: بررسی و تنظیم لیمیت سوئیچ و کابل‌کشی تابلو کنترل.
• حرکت کند یا ناپایدار: در شیر بادی کاهش فشار هوای ورودی یا نشت سیستم هوا را بررسی کنید؛ در شیر برقی ولتاژ و وضعیت محرک را بازبینی کنید.

نکات ایمنی و توصیه‌های نهایی

• در محیط‌های خطرناک از تجهیزات و محرک‌هایی استفاده کنید که تاییدیه‌های لازم ایمنی (ATEX/IECEx) را داشته باشند.
• قبل از انجام هر عملیات سرویس، شیر و سیستم را ایزوله و فشار را تخلیه کنید.
• برای کاربردهای حساس به نشت، از شیرهای با گواهی نشتی کم (Low Emission / Fugitive Emission) استفاده کنید.
• همیشه از قطعات یدکی اصلی یا تأیید شده توسط سازنده استفاده نمایید.

خلاصه و نتیجه‌گیری

شیر توپی اکچوتوری راه‌حلی منعطف و مطمئن برای کنترل جریان سیال در صنعت است. با انتخاب صحیح بین شیر برقی، شیر بادی و شیر اتوماتیک و رعایت نکات نصب و نگهداری می‌توان عمر مفید سیستم را افزایش و ریسک‌های عملیاتی را کاهش داد. برای انتخاب نهایی همیشه عوامل فشار، دما، نوع سیال و نیازهای ایمنی را بررسی کنید و در صورت لزوم با سازنده یا مشاور فنی مشورت نمایید.
