شیر توپی بین فلنجی آلفا: بررسی کامل، کاربردها و مشخصات فنی
شیر توپی بین فلنجی که در بازار به نام شیر توپی “کتابی” نیز شناخته میشود، یکی از پرکاربردترین انواع شیرآلات صنعتی در صنایع نفت، گاز، پتروشیمی و آب و فاضلاب است. این نوع شیر، با طراحی ساده و کارآمد، قابلیت کنترل جریان سیال را با عملکردی سریع و قابل اعتماد فراهم میکند. در این مقاله به بررسی مشخصات فنی، جنس بدنه، نوع اتصال، کلاسهای فشار و کاربردهای آن خواهیم پرداخت.
شیر توپی بین فلنجی چیست؟

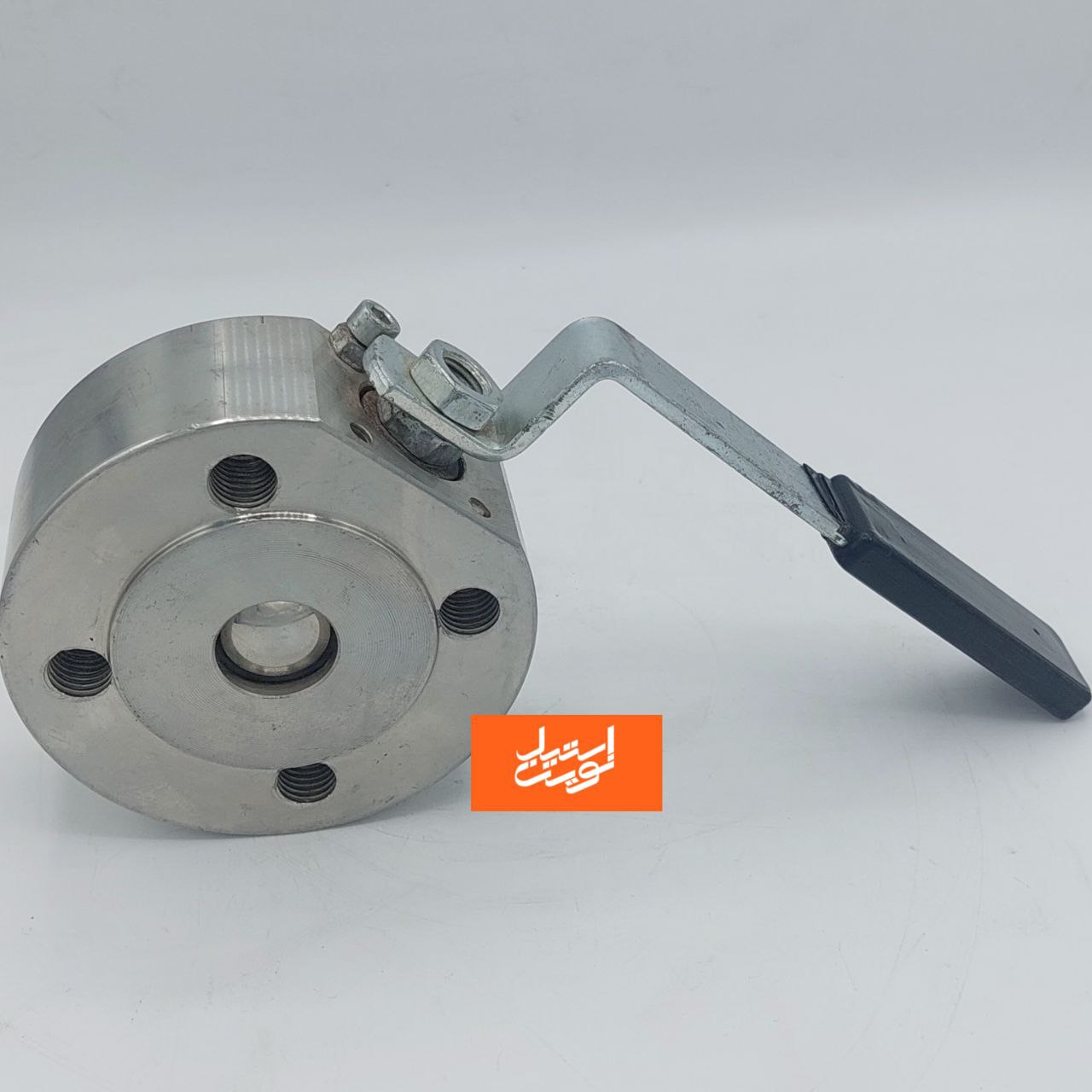

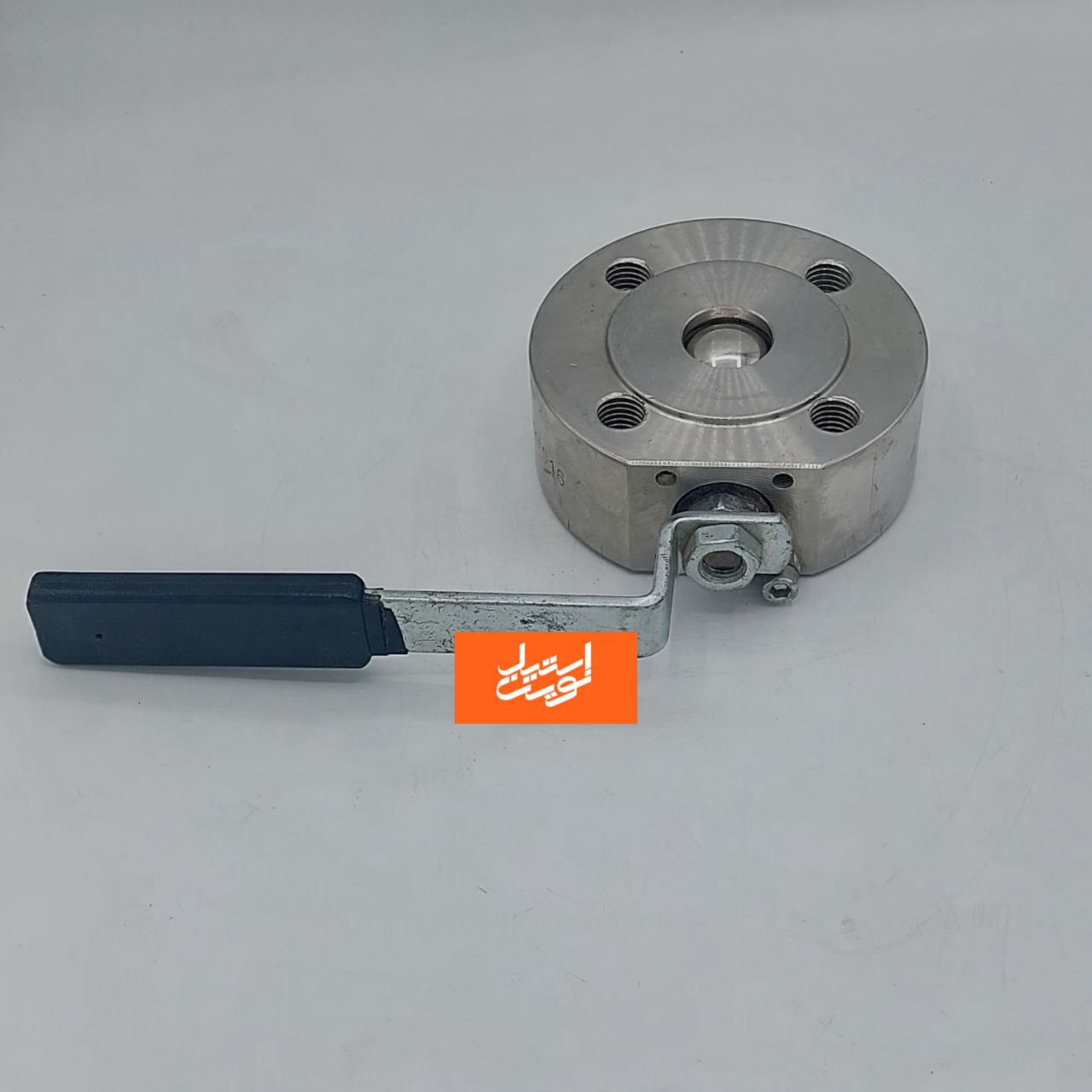

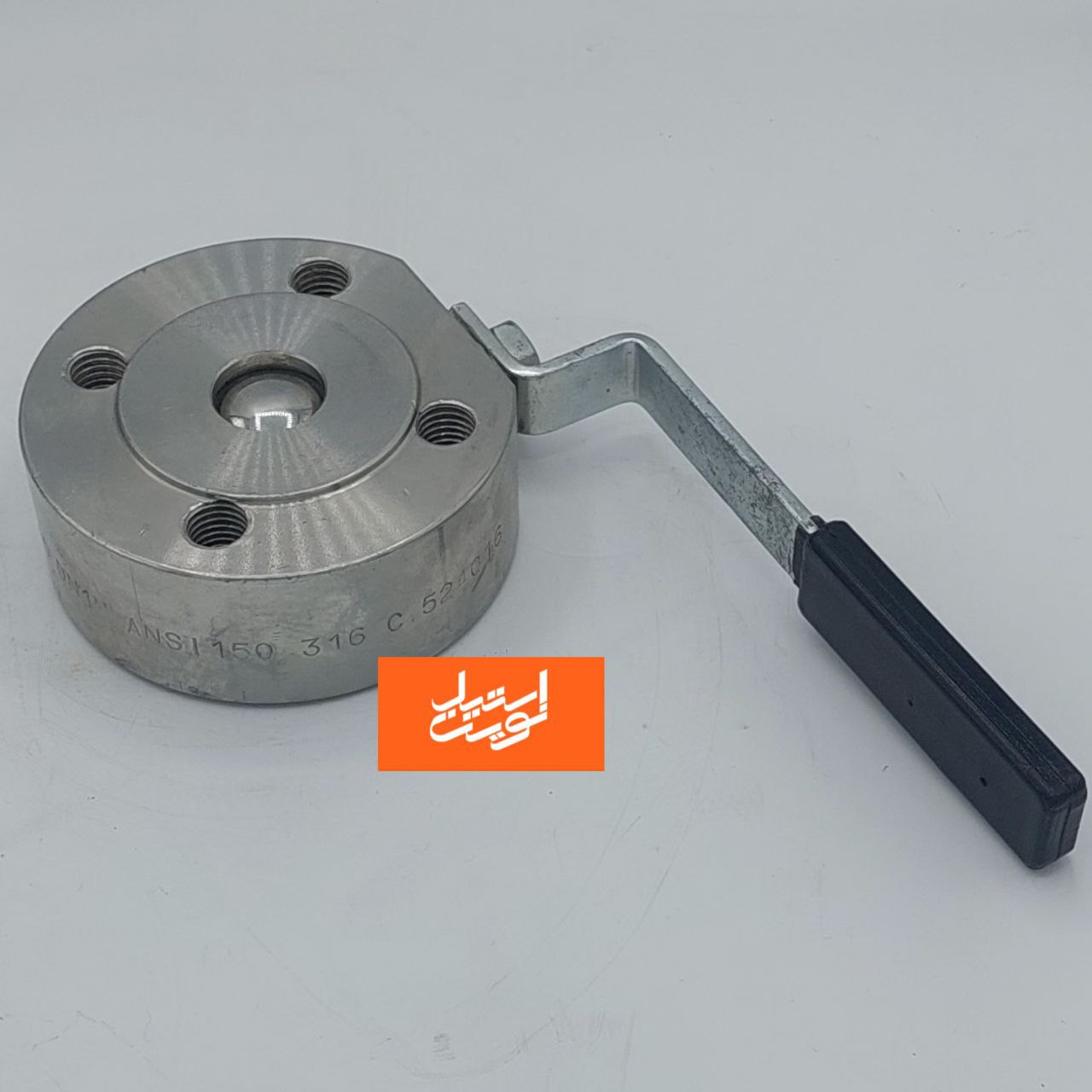

شیر توپی بین فلنجی (Wafer Ball Valve) به گونهای طراحی شده است که بین دو فلنج قرار میگیرد و با استفاده از پیچ و مهره محکم میشود. این طراحی باعث کاهش وزن و حجم شیر میشود و به همین دلیل در سیستمهایی که فضای محدود دارند، بسیار مناسب است. این شیر با عملکرد توپی خود، امکان قطع و وصل سریع جریان را فراهم میکند.
جنس بدنه و متریالهای قابل تولید
یکی از ویژگیهای کلیدی شیر توپی بین فلنجی آلفا، استفاده از مواد با کیفیت بالا برای بدنه و اجزای داخلی است. این متریالها بر اساس نیاز مشتری و نوع سیال انتخاب میشوند.
1. بدنه از میلگرد فولادی (A105):
- مقاومت مکانیکی بالا
- مناسب برای سیالات غیرخورنده
- کاربرد در صنایع نفت و گاز
2. بدنه از استیل 304:
- مقاومت عالی در برابر زنگزدگی و خوردگی
- مناسب برای سیالات با خورندگی کم
- کاربرد در صنایع غذایی و دارویی
3. بدنه از استیل 316:
- مقاومت بالاتر در برابر خوردگی نسبت به استیل 304
- مناسب برای محیطهای اسیدی و خورنده
- کاربرد در صنایع شیمیایی و دریایی
نوع اتصال: بین فلنجی (کتابی)
اتصال بین فلنجی یکی از سادهترین و کارآمدترین روشها برای نصب شیرآلات صنعتی است. این نوع اتصال به دلیل قرارگیری مستقیم شیر بین دو فلنج، نیاز به فضای کمتری دارد و نصب و تعمیر آن آسانتر است. طراحی کتابی نیز به کاهش وزن و حجم کلی سیستم کمک میکند.
کلاسهای فشار
شیر توپی بین فلنجی آلفا در کلاسهای مختلف فشار تولید میشود که برای شرایط عملیاتی متنوع مناسب است:
- کلاس 150:
- مناسب برای فشارهای پایین تا متوسط
- فشار کاری حدود 285 PSI در دمای 100 درجه فارنهایت
- کلاس 300:
- مناسب برای فشارهای متوسط تا بالا
- فشار کاری حدود 740 PSI در دمای 100 درجه فارنهایت
- PN (Pressure Nominal):
- قابل تولید بر اساس نیاز مشتری
- محدوده فشار از PN10 تا PN40
قابلیت تولید سفارشی
یکی از مزایای اصلی شیر توپی بین فلنجی آلفا، امکان تولید آن در اندازهها و مشخصات سفارشی بر اساس درخواست مشتری است. این انعطافپذیری، شیر را برای استفاده در کاربردهای خاص و پروژههای پیچیده مناسب میسازد.
موارد استفاده شیر توپی بین فلنجی آلفا
- صنایع نفت و گاز:
- کنترل و قطع جریان در خطوط لوله با فشار بالا
- مناسب برای انتقال نفت خام و گاز طبیعی
- صنایع شیمیایی:
- انتقال سیالات خورنده و اسیدی
- مناسب برای سیستمهای فرآیندی
- صنایع آب و فاضلاب:
- کنترل جریان آب با فشارهای مختلف
- استفاده در ایستگاههای پمپاژ و تصفیهخانهها
- صنایع غذایی و دارویی:
- انتقال سیالات بهداشتی
- مقاومت در برابر زنگزدگی و آلودگی
مزایای شیر توپی بین فلنجی آلفا
- طراحی فشرده و وزن سبک
- قابلیت تحمل فشار و دماهای مختلف
- مقاومت بالا در برابر خوردگی
- نصب و تعمیر آسان
- مناسب برای فضاهای محدود
جدول مشخصات فنی شیر توپی بین فلنجی آلفا
| ویژگی | مشخصات |
|---|---|
| متریال بدنه | میلگرد فولادی (105)، استیل 304 و 316 |
| نوع اتصال | بین فلنجی (Wafer) |
| کلاس فشار | کلاس 150 و 300، PN10 تا PN40 |
| اندازهها | تولید سفارشی از 1/2 اینچ تا 24 اینچ |
| فشار قابل تحمل | کلاس 150: تا 285 PSI، کلاس 300: تا 740 PSI |
| کاربرد | نفت، گاز، پتروشیمی، آب و فاضلاب، صنایع غذایی |
کلمات کلیدی برای بهینهسازی موتور جستجو (SEO)
- شیر توپی بین فلنجی
- شیر توپی کتابی
- شیر توپی کلاس 150
- شیر توپی کلاس 300
- شیر توپی PN
- شیر توپی استیل 304
- شیر توپی استیل 316
- شیر توپی میلگرد 105
- شیر توپی آلفا
- شیر توپی صنایع نفت و گاز
نتیجهگیری
شیر توپی بین فلنجی آلفا با طراحی مدرن و استفاده از متریال با کیفیت بالا، انتخابی ایدهآل برای کنترل جریان سیالات در شرایط مختلف است. انعطافپذیری در تولید سفارشی و مقاومت در برابر خوردگی، این شیر را برای استفاده در صنایع گوناگون مناسب ساخته است. اگر به دنبال شیر توپی با کیفیت و قابل اعتماد هستید، مدل بین فلنجی آلفا بهترین گزینه است.
جهت خرید و سفارش تولید با شماره 02133468170 و 09122248679 واتس اپ 09354040961 در تماس باشید.
