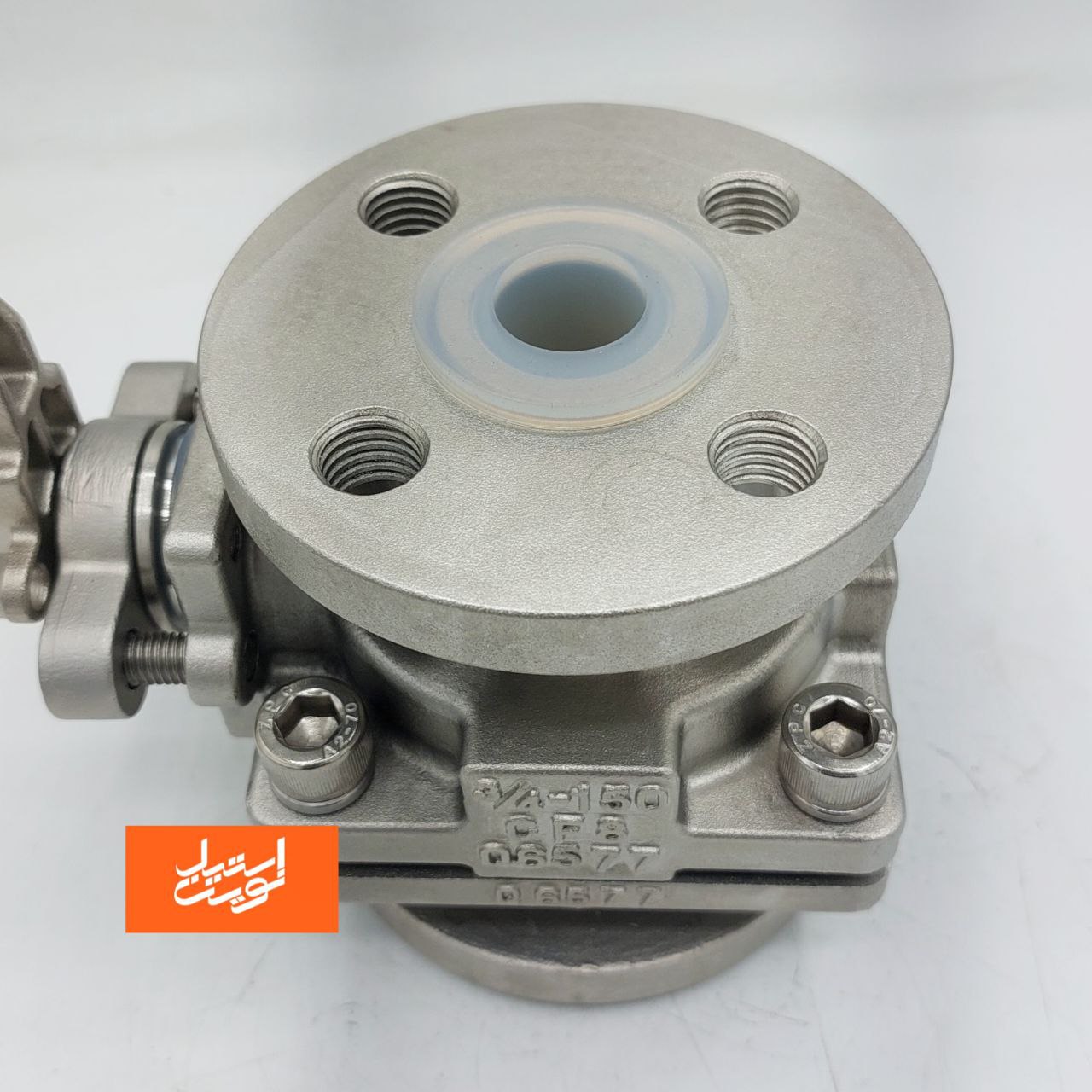

شیر توپی داخل تفلون

شیر توپی استیل 316 با لاینر تفلون (PTFE & PMF) | مقاومت بی‌نظیر در برابر سیالات اسیدی و خورنده

شیر توپی داخل تفلون در صنایع مدرن امروز که شرایط کاری روزبه‌روز سخت‌تر و تنوع سیالات افزایش یافته است، انتخاب شیرآلاتی که بتوانند در برابر فشار، دما و مواد شیمیایی خورنده دوام بیاورند، اهمیت ویژه‌ای پیدا کرده است. در این میان، شیر توپی استیل 316 با لاینر تفلون (PTFE یا PMF) یکی از پیشرفته‌ترین و مقاوم‌ترین مدل‌های موجود در بازار است. این نوع شیر به دلیل طراحی خاص، جنس بدنه‌ی مقاوم و پوشش داخلی تفلونی، به‌ویژه برای سیالات اسیدی و با خورندگی بالا گزینه‌ای ایده‌آل به شمار می‌آید.

معرفی کلی شیر توپی لاینردار

شیر توپی لاینردار (Lined Ball Valve) یا شیر توپی داخل تفلون یکی از انواع بال ولو است که در آن، قسمت‌های داخلی تماس‌دار با سیال با لایه‌ای از تفلون پوشیده می‌شوند تا از تماس مستقیم سیال با فلز جلوگیری شود. این طراحی باعث می‌شود تا شیر بتواند در برابر اسیدها، بازها، محلول‌های کلریدی، مواد قلیایی و ترکیبات خورنده مقاومت بسیار بالایی از خود نشان دهد.

در این مدل، بدنه از استیل ضدزنگ 316 ساخته شده و لاینر داخلی از جنس PTFE یا PMF است. گوی درون شیر نیز از مغز استیل 316 با روکش کامل تفلون ساخته می‌شود تا علاوه بر استحکام مکانیکی، آب‌بندی و مقاومت شیمیایی فوق‌العاده‌ای ایجاد کند.

جنس بدنه: استیل ضدزنگ 316

استیل 316 یکی از مقاوم‌ترین آلیاژهای استنلس استیل است که به دلیل وجود عنصر مولیبدن (Mo) در ترکیب خود، مقاومت بسیار بالایی در برابر خوردگی ناشی از کلریدها و مواد شیمیایی دارد.
از مهم‌ترین ویژگی‌های بدنه استیل 316 می‌توان به موارد زیر اشاره کرد:

1. مقاومت بالا در برابر زنگ‌زدگی و اسیدها
2. پایداری در دماهای بالا (تا حدود 400°C)
3. استحکام مکانیکی بالا در فشارهای کاری زیاد
4. قابلیت استفاده در محیط‌های بهداشتی و خورنده

به همین دلیل شیر توپی با بدنه استیل 316 معمولاً در صنایعی مانند پتروشیمی، داروسازی، تصفیه‌خانه‌ها و صنایع غذایی مورد استفاده قرار می‌گیرد.

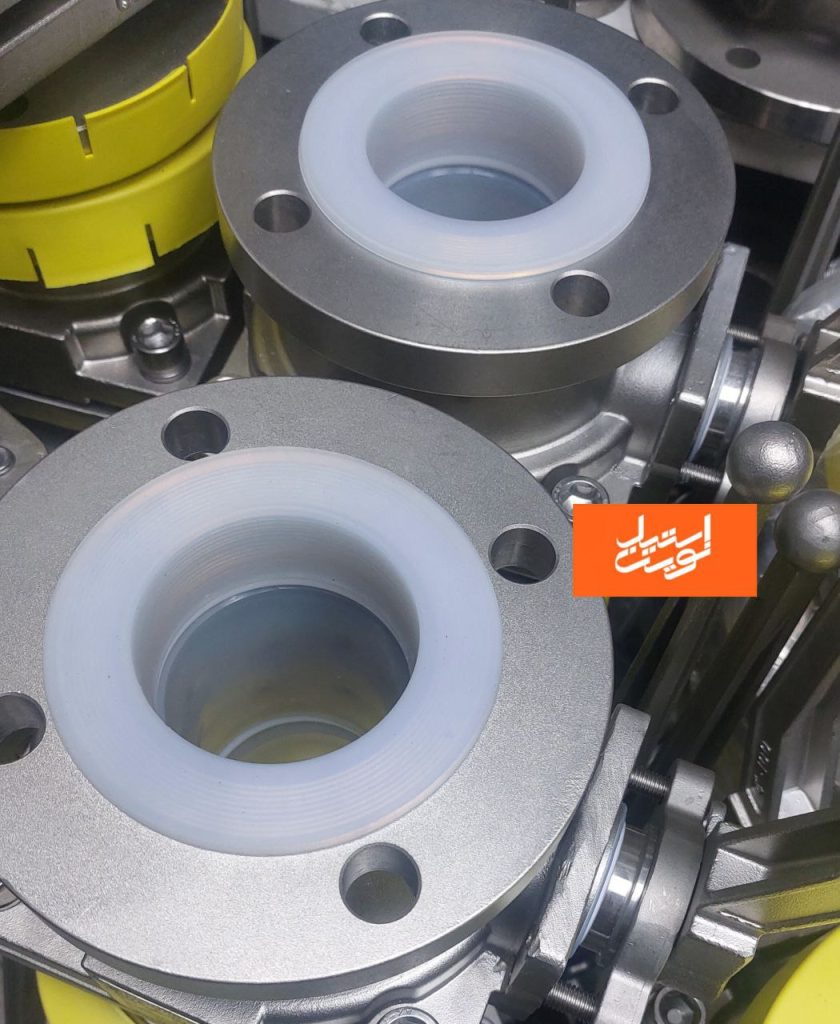

لاینر داخلی از جنس PTFE و PMF

مهم‌ترین تفاوت این شیر با مدل‌های معمولی، وجود لاینر تفلون (PTFE یا PMF) در داخل آن است.
این لایه‌ی سفیدرنگ که سطح داخلی بدنه و گوی را می‌پوشاند، نقش حیاتی در محافظت از فلز اصلی در برابر تماس با سیالات خورنده دارد.

مزایای استفاده از PTFE:

• مقاومت شیمیایی عالی در برابر تمام اسیدها و بازهای قوی
• ضریب اصطکاک بسیار پایین → حرکت نرم گوی
• عدم واکنش‌پذیری با مواد شیمیایی
• قابلیت کار در بازه دمایی تا 200 درجه سانتی‌گراد
• غیرچسبنده (Non-stick) و ضد رسوب

PMF چیست؟

PMF نوعی تفلون تقویت‌شده با الیاف مخصوص است که نسبت به PTFE خالص، مقاومت مکانیکی و پایداری حرارتی بالاتری دارد.
در شیر توپی‌های خاص، معمولاً از ترکیب PTFE در بخش آب‌بندی و PMF در بخش نشیمنگاه استفاده می‌شود تا هم نرمی آب‌بندی حفظ شود و هم در برابر سایش مقاومت بیشتری ایجاد گردد.

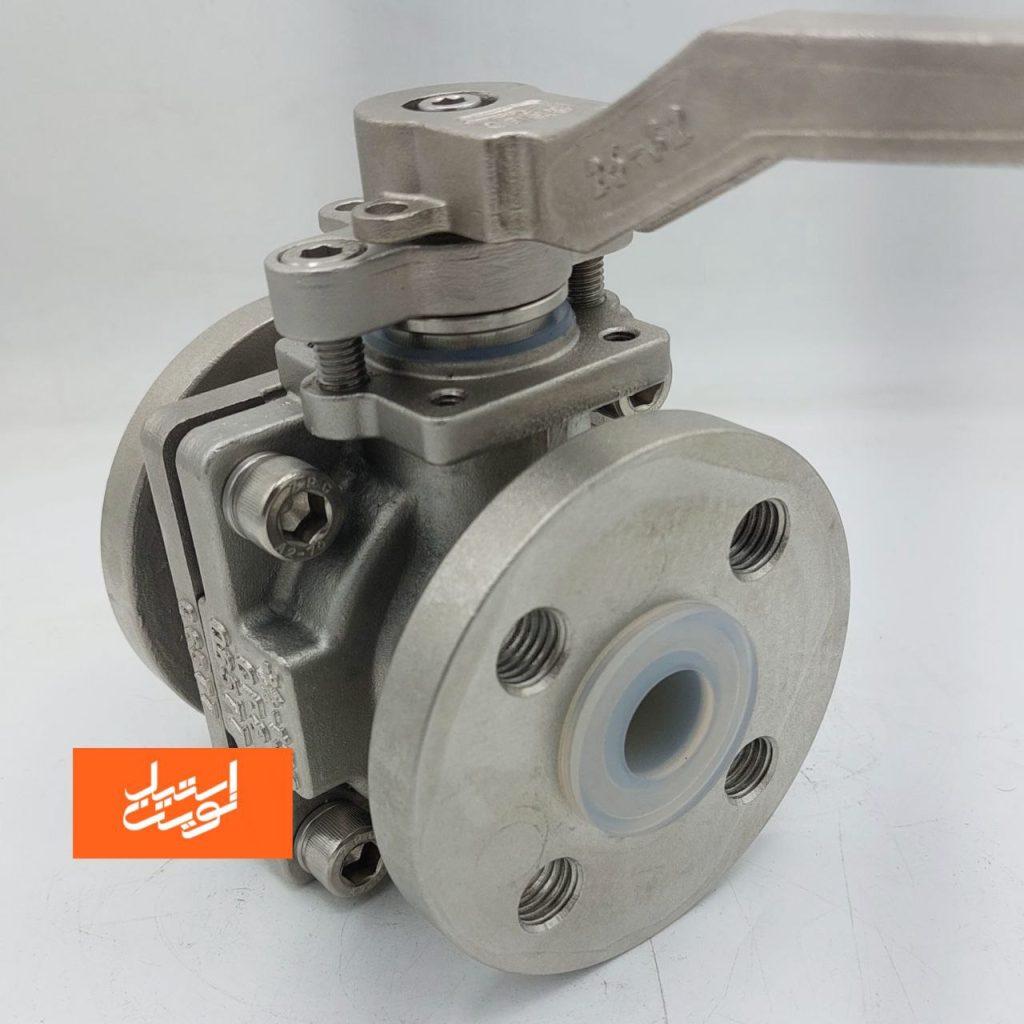

گوی داخلی با مغز استیل 316 و روکش تفلون

قلب هر شیر توپی، گوی درون آن است. در این مدل، گوی از مغز استیل 316 ساخته شده و با لایه‌ای از تفلون (PTFE) پوشیده شده است.
این ترکیب باعث می‌شود گوی در برابر فشار و ضربه‌های مکانیکی مقاوم باشد، در عین حال هیچ تماسی بین سیال و فلز ایجاد نشود.

نتیجه‌ی این طراحی، عملکردی نرم، دقیق و بدون نشتی است. گوی با روکش تفلون همچنین مانع از چسبیدن رسوبات شیمیایی یا ذرات جامد به سطح شیر می‌شود و در نتیجه طول عمر مجموعه را چندین برابر افزایش می‌دهد.

کلاس کاری 150

شیر توپی لاینردار معمولاً با کلاس کاری 150 (ANSI Class 150) تولید می‌شود که نشان‌دهنده‌ی محدوده فشار مجاز آن است.
این کلاس مناسب برای فشارهای تا حدود 19 بار در دمای اتاق (38°C) است و با استانداردهای ASME B16.5 و B16.34 طراحی می‌شود.

در بسیاری از خطوط انتقال سیالات اسیدی و شیمیایی، این کلاس کاملاً کافی و استاندارد است زیرا تمرکز در چنین سیستم‌هایی بیشتر بر مقاومت شیمیایی و آب‌بندی است تا تحمل فشارهای بسیار بالا.

عملکرد شیر توپی لاینردار در برابر سیالات اسیدی و خورنده

یکی از مهم‌ترین مزیت‌های این مدل، مقاومت بسیار بالا در برابر سیالات اسیدی، بازهای قوی و مواد خورنده است.
در شرایطی که بسیاری از شیرآلات فلزی به مرور زمان دچار خوردگی داخلی می‌شوند، شیر توپی لاینردار با تفلون، سال‌ها بدون تغییر باقی می‌ماند.

برخی نمونه‌های سیالاتی که این شیر با موفقیت در برابر آن‌ها مقاومت می‌کند عبارت‌اند از:

• اسید سولفوریک (H₂SO₄)
• اسید کلریدریک (HCl)
• اسید نیتریک (HNO₃)
• سود سوزآور (NaOH)
• آمونیاک مایع
• سیالات نمکی و کلریدی

در کارخانه‌های تولید مواد شیمیایی و خطوط اسیدشویی فلزات، استفاده از بال ولو لاینردار PTFE نه‌تنها مانع خوردگی تجهیزات می‌شود بلکه از نشت مواد خطرناک به محیط نیز جلوگیری می‌کند.

تحمل دما و فشار در محیط‌های صنعتی

لاینر تفلون درون شیر توانایی تحمل دما تا حدود 200 تا 220 درجه سانتی‌گراد را دارد.
در حالی که بدنه‌ی استیل 316 می‌تواند تا 400 درجه سانتی‌گراد بدون تغییر شکل مقاومت کند.
ترکیب این دو ماده، محدوده‌ی عملیاتی وسیعی را فراهم می‌سازد.

در فشارهای پایین تا متوسط (حداکثر 19 بار)، عملکرد آب‌بندی این شیر کاملاً پایدار است. حتی در محیط‌هایی که تغییرات ناگهانی دما رخ می‌دهد، انبساط حرارتی یکنواخت تفلون و فولاد باعث حفظ آب‌بندی کامل می‌شود.

ساختار فنی شیر توپی لاینردار

اجزای اصلی این شیر به شرح زیر است:
