شیر فلکه کشویی استیل دنده ای 1/2 الی 3 اینچ | راهنمای کامل اتصالات و انتخاب

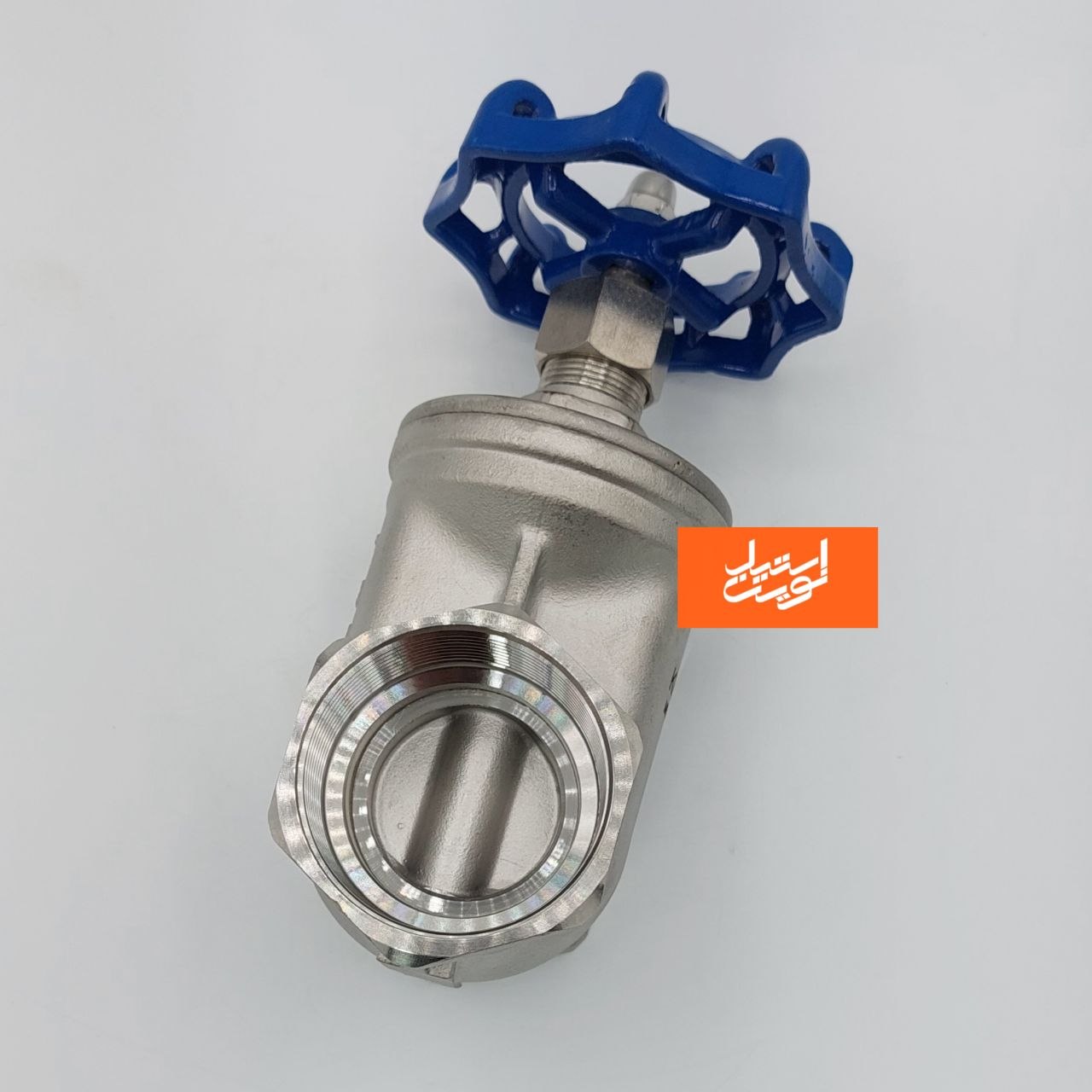

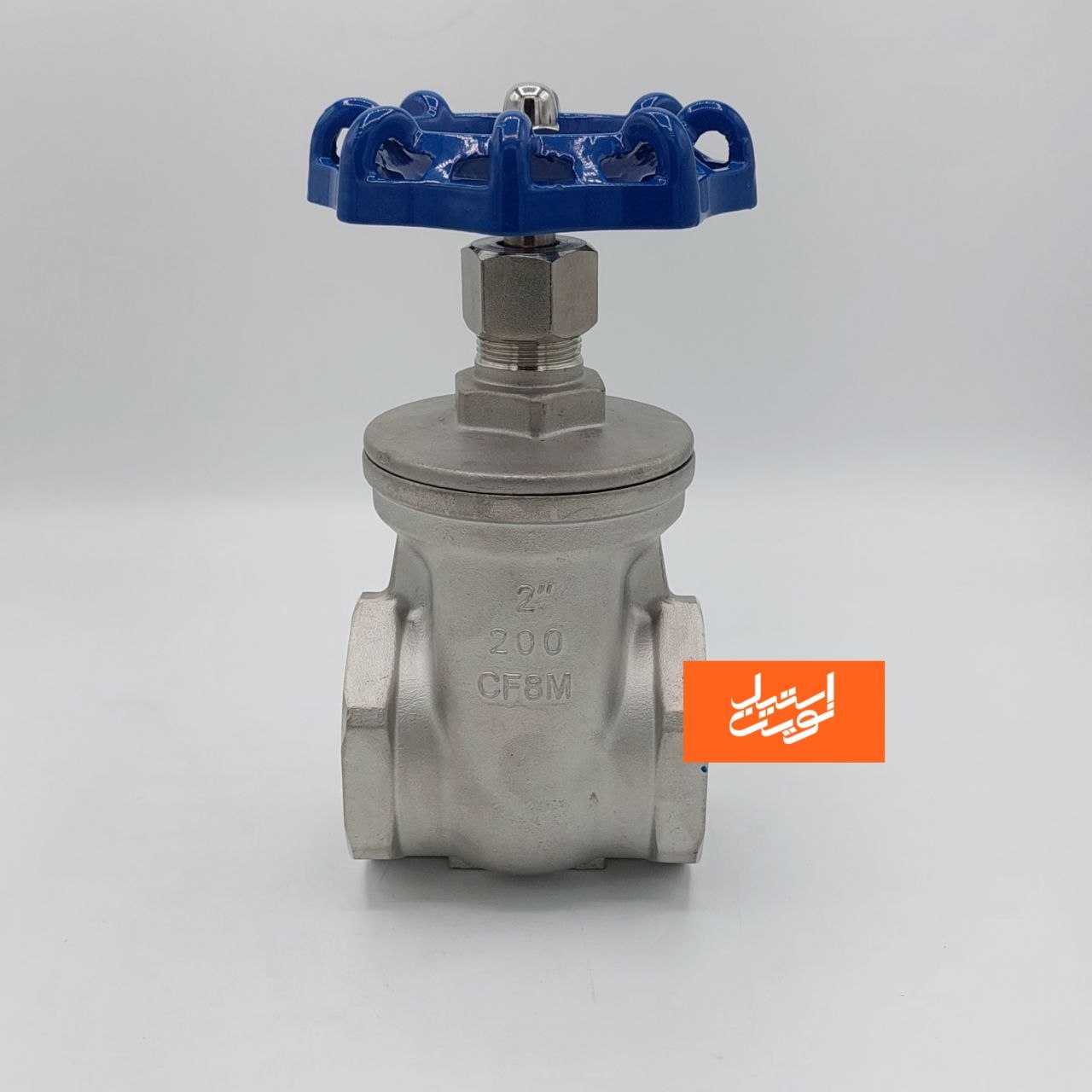

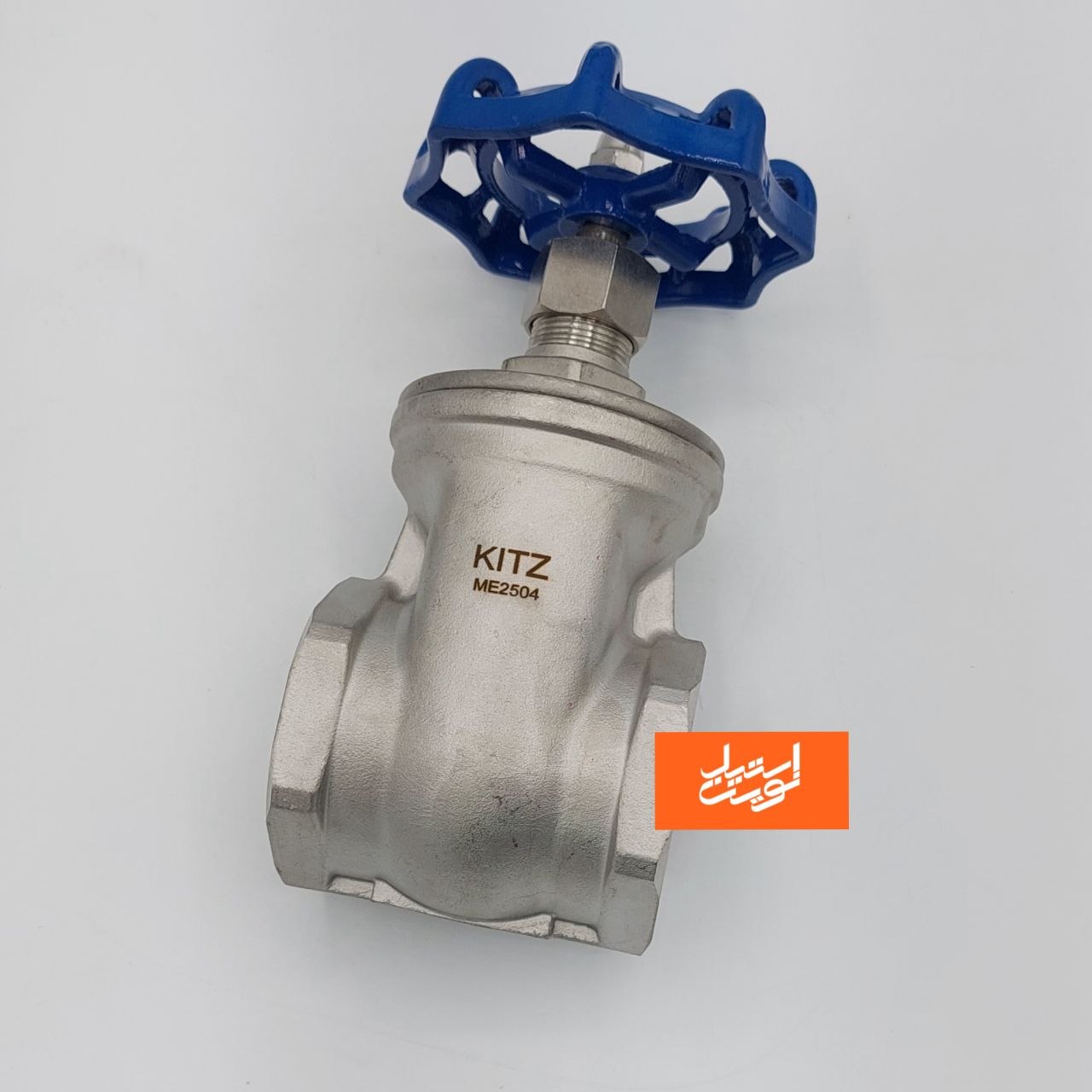

شیر فلکه کشویی استیل دنده ایچیست و چه کاربردی دارد؟
شیر فلکه کشویی استیل یک نوع شیر صنعتی است که برای قطع و وصل کامل جریان سیال در خطوط لوله استفاده می شود. برخلاف شیرهای کنترلی که برای تنظیم دبی طراحی شده اند، این تجهیز فقط در دو حالت کاملا باز یا کاملا بسته کار می کند و برای کنترل تدریجی جریان مناسب نیست.
ساختار آن از یک صفحه یا گوه فلزی تشکیل شده که با چرخش دسته یا هندویل به صورت عمود بر مسیر جریان بالا و پایین می رود. وقتی گوه کاملا بالا می رود، مسیر جریان به طور کامل باز می شود و افت فشار تقریبا صفر است. همین ویژگی باعث شده این نوع شیر در خطوطی که نیاز به حداقل افت فشار دارند، گزینه اول مهندسان تاسیسات باشد.
این تجهیز با اتصال دنده ای در سایزهای نیم اینچ تا 3 اینچ تولید می شود و در دو گرید اصلی استیل 304 و استیل 316 موجود است. به دلیل مقاومت بالا در برابر حرارت، فشار و خوردگی، در صنایع غذایی، دارویی، شیمیایی و تاسیسات ساختمانی کاربرد گسترده ای دارد.
چرا این محصول را انتخاب کنیم؟
نسبت به مدل های برنجی یا چدنی مزایای روشنی دارد: مقاومت بالا در برابر خوردگی، قابلیت کار با مواد غذایی و اسیدی، تحمل دمای بالا، عمر طولانی و عدم نیاز به تعویض مکرر. هزینه اولیه آن نسبت به نمونه های برنجی بیشتر است اما در بلندمدت به دلیل عمر بالا و کاهش هزینه های تعمیر و نگهداری، انتخاب اقتصادی تری محسوب می شود.

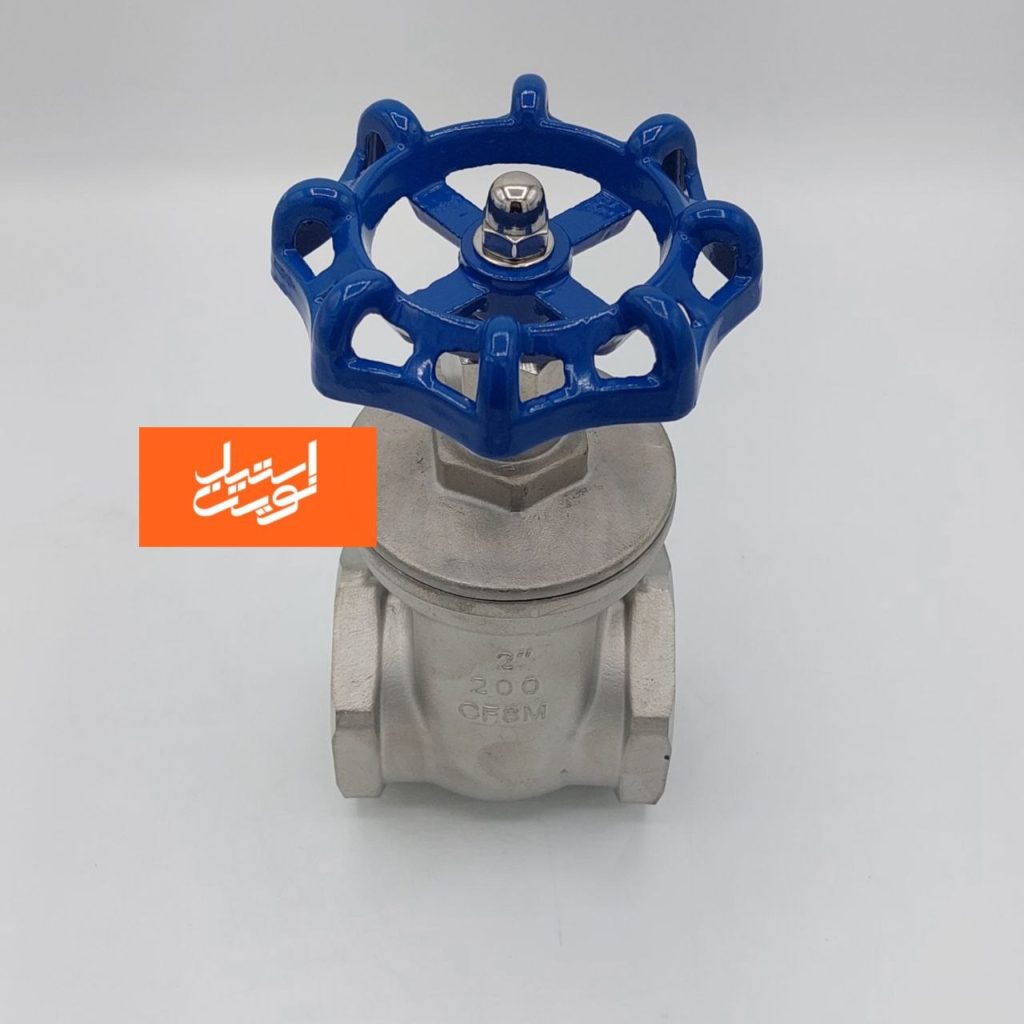

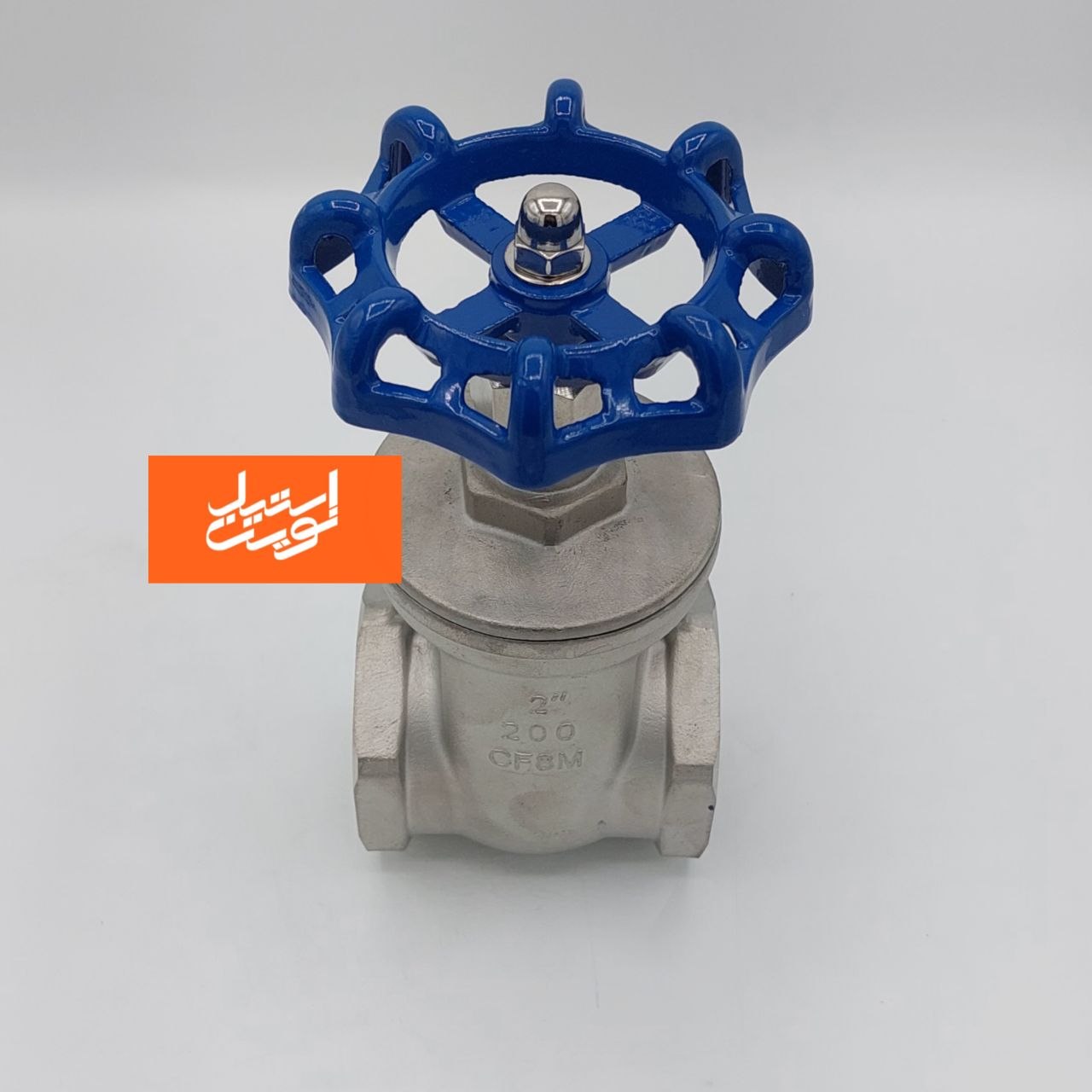

اتصال دنده ای؛ استاندارد و مزایا
موضوع اصلی این مقاله، نوع اتصال دنده ای این شیر است که رایج ترین روش نصب شیرهای صنعتی و ساختمانی در سایزهای کوچک و متوسط محسوب می شود.
استاندارد دنده
معمولا از استاندارد BSP یعنی همان دنده G یا گاهی از استاندارد NPT آمریکایی پیروی می کند. در بازار ایران، دنده G که موازی است رایج تر است. این دنده با حروف لاتین G مشخص می شود و آب بندی آن از طریق واشر یا نوار تفلون انجام می گیرد.
دنده NPT برخلاف دنده G مخروطی است و خود دنده ها نقش آب بندی را ایفا می کنند. این نوع دنده بیشتر در پروژه های صنعتی با استانداردهای آمریکایی استفاده می شود.
جدول سایزبندی و نوع دنده
| سایز | نوع دنده | کاربرد رایج |
|---|---|---|
| نیم اینچ | G نیم اینچ | لوله کشی ساختمانی، تاسیسات خانگی |
| سه چهارم اینچ | G سه چهارم اینچ | تاسیسات متوسط، کارگاه های کوچک |
| یک اینچ | G یک اینچ | خطوط صنعتی سبک، گرمایش مرکزی |
| یک و نیم اینچ | G یک و نیم اینچ | خطوط توزیع آب صنعتی |
| دو اینچ | G دو اینچ | کارخانجات، صنایع غذایی |
| سه اینچ | G سه اینچ | خطوط اصلی صنعتی، انتقال حجم بالا |
مزایای اتصال دنده ای
نصب و باز کردن آسان بدون نیاز به جوشکاری یا تجهیزات تخصصی، امکان سرویس و تعمیر سریع بدون آسیب به خط لوله، هزینه نصب پایین تر نسبت به اتصالات فلنجی، و سازگاری بالا با انواع لوله های گالوانیزه، استیل، مسی و پلی اتیلن از طریق مبدل های مناسب، از مهم ترین برتری های این روش به شمار می روند.
نکات فنی در بستن اتصال دنده ای
برای آب بندی صحیح، رعایت چند نکته ضروری است. ابتدا باید نوار تفلون با حداقل چهار تا شش لایه روی دنده پیچیده شود. سپس باید با دست تا جایی که امکان دارد چرخانده شود تا از کج رفتن دنده جلوگیری شود. در نهایت با آچار مناسب نیم تا سه چهارم دور اضافه سفت می شود. سفت کردن بیش از حد می تواند باعث ترک خوردن بدنه یا آسیب به دنده شود، بنابراین باید با احتیاط انجام گیرد.
شیر فلکه کشویی استیل گرید 304 در مقابل گرید 316
انتخاب بین این دو گرید یکی از مهم ترین تصمیمات هنگام خرید است و باید بر اساس نوع سیال و محیط کاری انجام شود.
گرید 304
آلیاژی از آهن، کروم حدود هجده درصد و نیکل حدود هشت درصد است. مقاومت خوبی در برابر اکثر محیط های خورنده دارد و برای آب شیرین، بخار تمیز، هوای فشرده و بسیاری از مواد غذایی غیر اسیدی مناسب است. این گرید هزینه پایین تری دارد و در پروژه های عمومی صنعتی و ساختمانی کاربرد فراوانی دارد.
گرید 316
علاوه بر کروم و نیکل، حاوی حدود دو درصد مولیبدن است. همین عنصر اضافه باعث می شود مقاومت بسیار بالاتری در برابر کلراید، اسیدها و محیط های خورنده داشته باشد. برای صنایع غذایی حساس، صنایع دارویی، محیط های اسیدی و خطوط آب دریا توصیه می شود.
جدول مقایسه
| ویژگی | گرید 304 | گرید 316 |
|---|---|---|
| مقاومت در برابر اسید | متوسط | بالا |
| مقاومت در برابر کلراید | متوسط | عالی |
| مناسب برای صنایع غذایی | بله | بله، با درجه بالاتر |
| دمای کاری | تا 800 درجه سانتی گراد | تا 850 درجه سانتی گراد |
| قیمت | پایه | 20 تا 30 درصد بیشتر |
مناسب برای حرارت؛ مقاومت دمایی
یکی از دلایل اصلی محبوبیت این تجهیز در پروژه های صنعتی، مقاومت بالای آن در برابر دما است. برخلاف نمونه های پلاستیکی یا حتی برخی مدل های برنجی که در دماهای بالا دچار تغییر شکل یا کاهش عمر می شوند، این محصول می تواند در محدوده دمایی منهای ده تا حدود سیصد درجه سانتی گراد به طور پیوسته کار کند.
این مقاومت دمایی باعث شده در کاربردهای زیر استفاده شود: خطوط بخار صنعتی، سیستم های آب گرم بهداشتی، خطوط روغن داغ در صنایع غذایی، تاسیسات گرمایش مرکزی با دمای بالا، و فرآیندهای صنعتی که نیاز به انتقال سیالات داغ دارند.
نکته مهم این است که واشرهای داخلی و آب بند نیز باید متناسب با دمای کاری انتخاب شوند. در دماهای بالاتر از معمول، استفاده از واشرهای مخصوص حرارت بالا مانند گرافیت یا PTFE با درجه حرارتی بالاتر توصیه می شود.
محدوده فشار کاری تا شانزده بار
در سایزهای نیم تا سه اینچ، فشار کاری تا شانزده بار یعنی همان کلاس فشار PN16 را تحمل می کند. این محدوده برای اکثر کاربردهای ساختمانی و بسیاری از پروژه های صنعتی سبک تا متوسط کاملا کافی است.
جدول کاربرد بر اساس فشار
| محدوده فشار | کاربرد رایج |
|---|---|
| تا چهار بار | تاسیسات مسکونی، آب شرب |
| چهار تا هشت بار | شبکه های توزیع آب شهری |
| هشت تا دوازده بار | خطوط صنعتی متوسط |
| دوازده تا شانزده بار | کارخانجات، بویلر، خطوط بخار سبک |
نکته مهم این است که فشار کاری اعلام شده، حداکثر فشاری است که می تواند به طور پیوسته تحمل کند. برای اطمینان بیشتر، توصیه می شود محصول را با فشاری حدود بیست درصد کمتر از حداکثر فشار مجاز در سیستم استفاده کنید تا حاشیه ایمنی کافی وجود داشته باشد.
شیر فلکه کشویی استیل وکاربرد در صنایع غذایی
یکی از مهم ترین حوزه های استفاده، خطوط فرآوری مواد غذایی است. صنایع غذایی به دلیل الزامات بهداشتی سخت گیرانه، نیازمند تجهیزاتی هستند که هیچ گونه آلودگی یا واکنش شیمیایی با محصول نداشته باشند.
به ویژه گرید 316 به دلیل سطح صاف و عدم تخلخل، محل مناسبی برای رشد باکتری نیست و به راحتی قابل شستشو و ضدعفونی است. همین ویژگی آن را برای خطوط زیر مناسب می کند: خطوط انتقال شیر و فرآورده های لبنی، خطوط آب میوه و نوشیدنی، کارخانجات کنسروسازی، صنایع روغن خوراکی، و خطوط بسته بندی مواد غذایی.
برای کاربردهای غذایی حساس، توصیه می شود از محصولی با گواهینامه های بهداشتی مانند FDA یا استانداردهای اروپایی مرتبط با تجهیزات تماس با مواد غذایی استفاده شود.
کاربرد در محیط های اسیدی و خورنده
مقاومت در برابر اسید یکی دیگر از ویژگی های کلیدی این تجهیز، به خصوص در گرید 316 است. صنایع شیمیایی، پتروشیمی و برخی فرآیندهای صنعتی نیازمند تجهیزاتی هستند که در تماس مستقیم با اسیدهای ملایم تا متوسط دچار خوردگی نشوند.
گرید 316 به دلیل وجود مولیبدن، در برابر موارد زیر مقاومت قابل قبولی از خود نشان می دهد: اسید استیک رقیق، اسید فسفریک رقیق، اسید سیتریک، و برخی محلول های نمکی خورنده.
با این حال باید توجه داشت که برای اسیدهای غلیظ و قوی مانند اسید سولفوریک غلیظ یا اسید کلریدریک مناسب نیست و در این موارد باید از تجهیزات با پوشش پلیمری خاص یا آلیاژهای پیشرفته تر استفاده شود. پیش از خرید برای کاربردهای اسیدی، حتما باید نوع و غلظت دقیق ماده شیمیایی بررسی شود.
کاربرد در خطوط آب
کاربرد سنتی و رایج این محصول، استفاده در خطوط آب است. برای آب شرب، آب صنعتی، آب چاه و حتی آب با کیفیت پایین تر مناسب است.
مزیت اصلی آن در خطوط آب نسبت به مدل های چدنی یا گالوانیزه، عدم زنگ زدگی و عدم انتقال طعم یا بوی فلزی به آب است. همچنین برخلاف شیرهای برنجی که در طول زمان ممکن است سرب آزاد کنند، این محصول گزینه ای سالم تر برای خطوط آب شرب محسوب می شود.
در سیستم های آب شهری، خطوط آتش نشانی، استخرها و سیستم های آبیاری صنعتی، به دلیل دوام بالا و نیاز کم به تعمیر و نگهداری، انتخابی اقتصادی در بلندمدت است.
اجزای داخلی
شناخت اجزای داخلی به انتخاب و نگهداری بهتر کمک می کند.
بدنه از استیل ریخته گری یا فورج شده ساخته می شود و مسیر اصلی عبور سیال را تشکیل می دهد. گوه یا دیسک، قطعه متحرکی است که با بالا و پایین رفتن مسیر جریان را باز یا بسته می کند. ساقه یا اسپیندل، میله ای است که حرکت چرخشی هندویل را به حرکت خطی گوه تبدیل می کند. هندویل دسته ای است که توسط کاربر چرخانده می شود. واشر آب بند یا پکینگ، در اطراف ساقه قرار دارد و از نشتی سیال جلوگیری می کند. نشیمنگاه یا سیت، سطحی است که گوه روی آن می نشیند و آب بندی نهایی را ایجاد می کند.
انواع ساقه
این محصول در دو نوع ساقه بالارونده و ساقه ثابت تولید می شود. در نوع ساقه بالارونده که به Rising Stem معروف است، هنگام باز شدن، ساقه همراه با هندویل بالا می آید و وضعیت باز یا بسته بودن از بیرون قابل مشاهده است. در نوع ساقه ثابت یا Non-Rising Stem، ساقه ثابت می ماند و فقط هندویل می چرخد که برای فضاهای محدود مناسب تر است.
راهنمای نصب
نصب صحیح تاثیر مستقیمی بر عمر و عملکرد دارد.
پیش از نصب، باید لوله محل اتصال کاملا تمیز و عاری از براده و ذرات خارجی باشد. جهت جریان روی برخی مدل ها مشخص شده و باید رعایت شود، هرچند معمولا دوطرفه است و جهت خاصی ندارد. نوار تفلون باید با تعداد لایه کافی روی دنده پیچیده شود. ابتدا با دست و سپس با آچار مناسب سفت شود.
بعد از نصب، توصیه می شود چند بار به طور کامل باز و بسته شود تا از حرکت روان گوه اطمینان حاصل شود. همچنین بازرسی اولیه از نظر نشتی در اطراف اتصالات و دور پکینگ ساقه ضروری است.
نگهداری و عیب یابی شیر فلکه کشویی استیل
برای افزایش عمر، رعایت چند نکته مهم است. باز و بسته کردن دوره ای حتی در صورت عدم استفاده، از چسبیدن گوه به نشیمنگاه جلوگیری می کند. بررسی دوره ای پکینگ ساقه و سفت کردن یا تعویض آن در صورت نشتی نیز ضروری است.
مشکلات رایج و راه حل
نشتی از اطراف ساقه معمولا به دلیل فرسودگی پکینگ است و با سفت کردن یا تعویض آن برطرف می شود. سفت بودن بیش از حد چرخش هندویل می تواند نشانه رسوب یا خوردگی روی ساقه باشد که نیاز به تمیزکاری دارد. بسته نشدن کامل و ادامه نشتی جریان معمولا به دلیل آسیب یا رسوب روی نشیمنگاه است که در موارد جدی نیاز به تعویض کل قطعه دارد.
استانداردها
محصول معتبر باید مطابق استانداردهای شناخته شده بین المللی تولید شده باشد. استاندارد API 600 برای شیرهای فلکه کشویی صنعتی، استاندارد BS 5163 برای شیرهای فلکه آب، استاندارد DIN 3202 برای ابعاد و طول، و استاندارد ISO 9001 برای سیستم مدیریت کیفیت تولیدکننده، از مهم ترین مراجع در این زمینه هستند. وجود گواهینامه CE نیز برای محصولاتی که از اتحادیه اروپا وارد می شوند نشانه مطابقت با استانداردهای فنی اروپا است.
سوالات متداول
شیر فلکه کشویی استیل با اتصال دنده ای برای چه سایزهایی موجود است؟
معمولا در سایزهای نیم اینچ تا سه اینچ تولید می شود. برای سایزهای بزرگ تر معمولا از اتصال فلنجی استفاده می شود زیرا اتصال دنده ای در سایزهای بزرگ از نظر فنی و ایمنی مناسب نیست.
تفاوت اصلی گرید 304 و 316 چیست؟
تفاوت اصلی در وجود عنصر مولیبدن در گرید 316 است که مقاومت در برابر اسید و کلراید را به شدت افزایش می دهد. برای آب و مواد غذایی عمومی 304 کافی است اما برای محیط های اسیدی و خورنده 316 توصیه می شود.
آیا برای آب گرم هم مناسب است؟
بله، به دلیل مقاومت بالای دمایی برای آب گرم بهداشتی و حتی بخار صنعتی کاملا مناسب است و در محدوده دمایی وسیعی کار می کند.
حداکثر فشار قابل تحمل نوع دنده ای چقدر است؟
معمولا تا شانزده بار یعنی کلاس فشار PN16 طراحی شده است که برای اکثر کاربردهای ساختمانی و صنعتی سبک تا متوسط کافی است.
آیا می توان از آن برای کنترل دبی استفاده کرد؟
خیر، برای قطع و وصل کامل جریان طراحی شده است نه تنظیم تدریجی دبی. استفاده طولانی مدت در حالت نیمه باز باعث آسیب به نشیمنگاه و گوه می شود.
چرا برای صنایع غذایی توصیه می شود؟
به دلیل سطح صاف و عدم تخلخل، عدم انتقال طعم یا بو، مقاومت در برابر شستشو و ضدعفونی مکرر، و سازگاری بالا با الزامات بهداشتی صنایع غذایی.
آیا زنگ می زند؟
خیر، به دلیل لایه اکسید کروم محافظ روی سطح، در برابر زنگ زدگی مقاوم است، البته در صورت قرار گرفتن طولانی مدت در محیط های بسیار خورنده ممکن است انواع خاصی از خوردگی موضعی رخ دهد.
جمع بندی
شیر فلکه کشویی استیل دنده ای در سایزهای نیم تا سه اینچ، با دو گرید 304 و 316، فشار کاری تا شانزده بار و مقاومت بالا در برابر حرارت، یکی از کاربردی ترین و قابل اعتمادترین تجهیزات صنعتی برای خطوط آب، مواد غذایی و حتی برخی مواد اسیدی است. انتخاب گرید مناسب بر اساس نوع سیال، فشار کاری متناسب با سیستم، و رعایت نکات فنی نصب اتصال دنده ای، تضمین کننده عملکرد طولانی مدت آن خواهد بود.
برای آب شیرین و مواد غذایی عمومی، گرید 304 انتخاب اقتصادی و مناسبی است. برای محیط های اسیدی، خورنده یا غذایی حساس، گرید 316 با وجود قیمت بالاتر، سرمایه گذاری مطمئن تری محسوب می شود.
