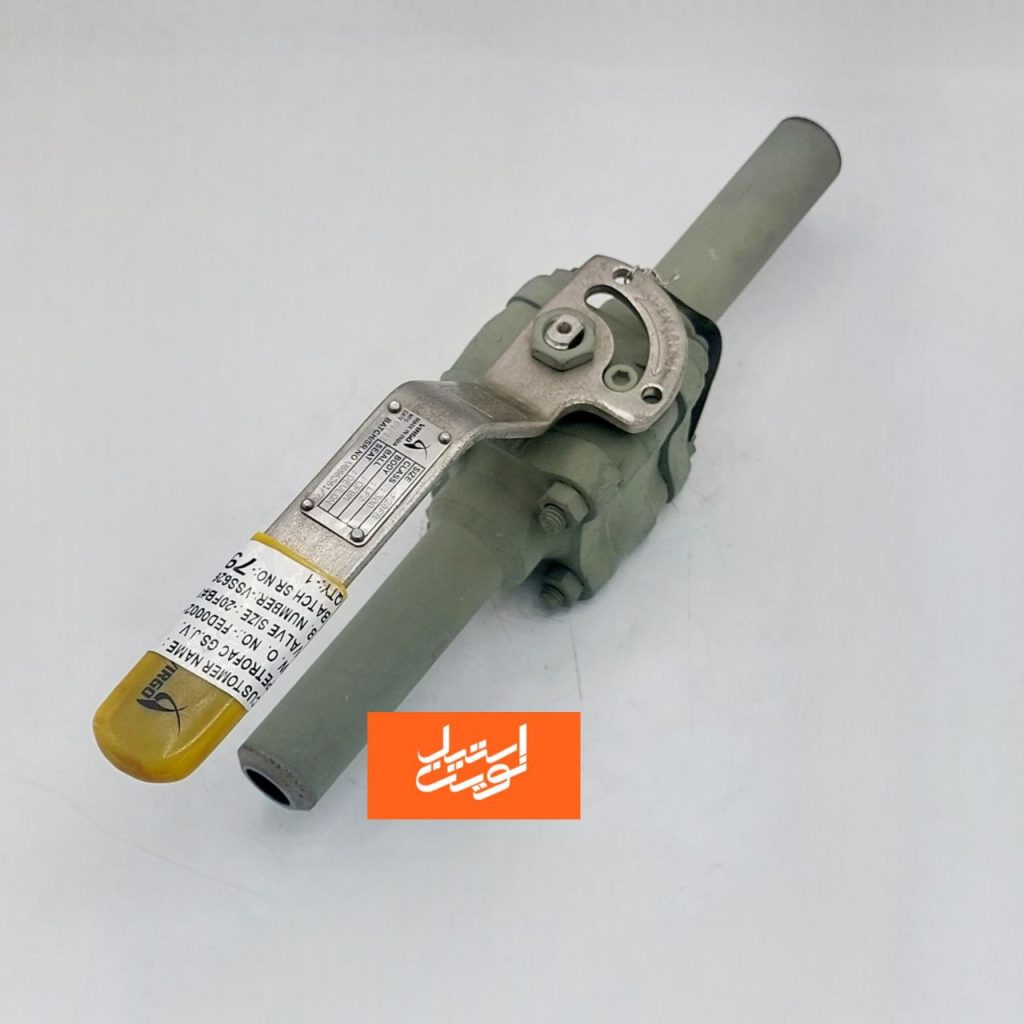

شیر گازی نیپل‌ دار

شیر گازی نیپل‌ دار با گوی استیل 316

شیر گازی نیپل‌ دار بدنه فولادی A105 و کلاس کاری 800 — راهنمای جامع فنی و کاربردی

• مقدمه
• در صنایع گاز، پالایش، خطوط انتقال سیال دما‌دار و سیستم‌های فشار بالا، انتخاب شیرآلات مناسب هم از نظر ایمنی و هم از منظر اقتصادی اهمیت حیاتی دارد. یکی از انواع پرکاربرد که در این حوزه بسیار مورد توجه قرار گرفته، «شیر گازی نیپل‌دار» با بدنهٔ فولادی A105 و گوی داخلی از جنس استیل 316 است. این خانواده از شیرها که در کلاس کاری 800 تولید می‌شوند، برای سایزهای متداول صنعتی مانند 1/2، 3/4 و 1 اینچ طراحی شده‌اند و به‌خاطر مقاومت مکانیکی بالا، سازگاری با دماهای متغیر و طول عمر بالا در پروژه‌های صنعتی سنگین کاربرد دارند.

در ادامه این مقاله به‌طور جامع دربارهٔ مشخصات فنی، مزایا، موارد کاربرد، اصول نصب و نگهداری، و نکات مهم انتخاب این نوع شیرها صحبت می‌کنیم تا مهندسین، تأمین‌کنندگان و خریداران بتوانند با دیدی حرفه‌ای‌تر تصمیم‌گیری کنند.

• تعریف و ساختار کلی

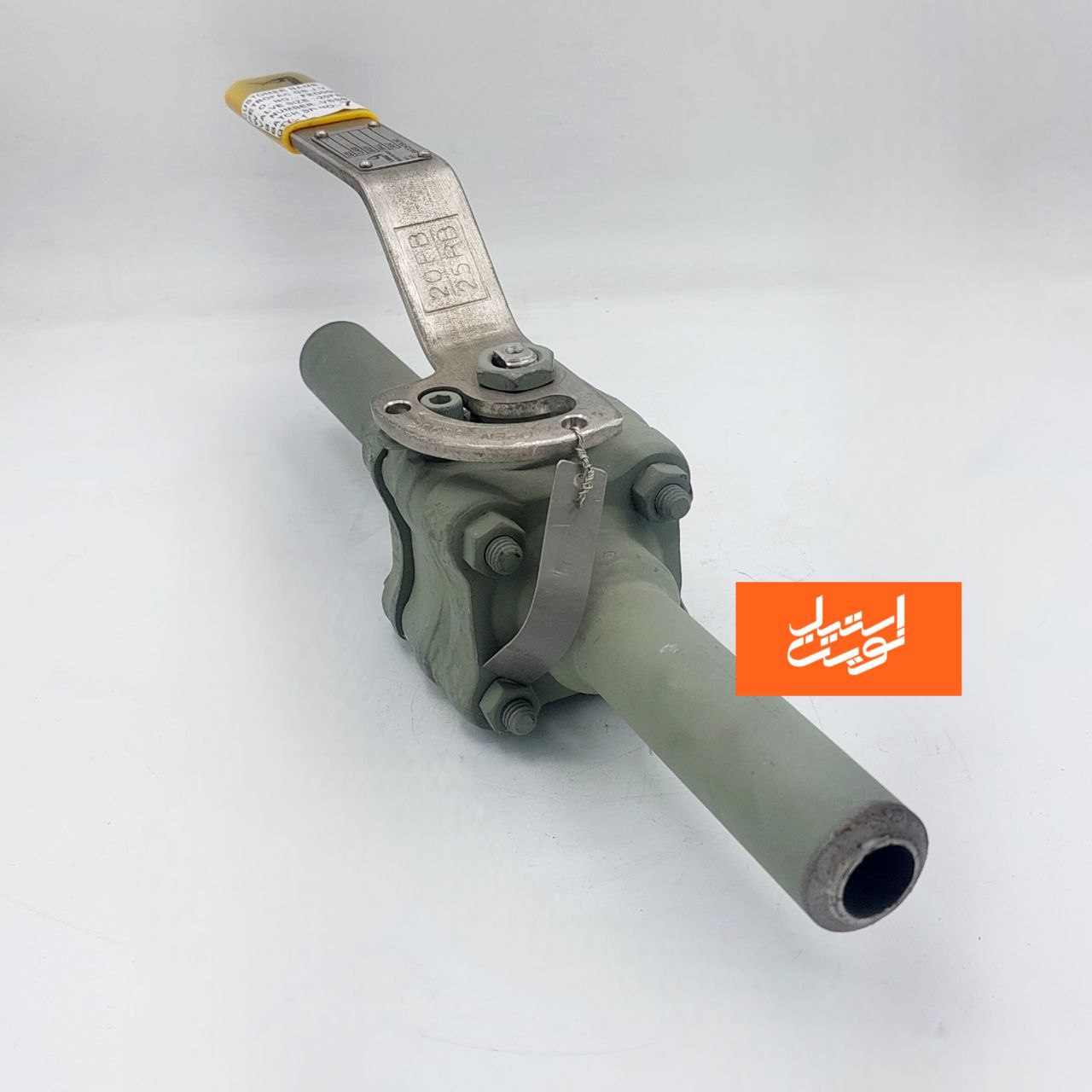

• شیر گازی نیپل‌ دار یا شیر گازی دنباله دار به نوعی از بال ولو گفته می‌شود که ورودی و خروجی آن به‌صورت دوسر نیپل (نصب داخل خط یا پیچی/جوشی بسته به نوع) طراحی شده و معمولاً برای اتصال مستقیم به لوله‌های گاز یا اتصالات جوشی و رزوه‌ای کاربرد دارد. و در زمان جوشکاری به خاطر فاصله ایجاد شده بین سر جوش نیپل و بدنه شیر به دلیل حرارت بالای جوشکاری اتفاقی برای پکینگ یا PTFE شیر نمی افتد در مدل‌های مورد بحث، بدنه از فولاد کربنی A105 ساخته می‌شود تا مقاومت مکانیکی و تحمل فشار در کلاس 800 فراهم آید. گوی داخل شیر (Ball) معمولاً از استیل ضدزنگ 316 ساخته می‌شود تا مقاومت شیمیایی و خوردگی در تماس با گازهای مختلف و سیالات دما دار تضمین شود. طراحی نیپل‌دار این شیرها اجازه می‌دهد که در فضاهای محدود نصب شوند و اتصالات سریع و مطمئنی ارائه دهند.

• اهمیت بدنه فولادی A105
• فولاد A105 یک آلیاژ کربنی استاندارد در ساخت بدنهٔ شیرهای فشار بالا است که به‌خاطر مقاومت کششی و چقرمگی مناسب، در کلاس‌های کاری مانند 600، 800 و بالاتر کاربرد دارد. مزایای استفاده از بدنه فولادی A105 در شیر گازی نیپل‌دار عبارت‌اند از:

• تحمل فشار بالا و شوک‌های مکانیکی
• پایداری ابعادی در دماهای متغیر و سیکل‌های حرارتی
• امکان ماشین‌کاری دقیق برای دسترسی به سطوح آب‌بندی و داخلی
• قیمت اقتصادی نسبت به آلیاژهای خاص در حالی که عملکرد مکانیکی مطلوب را تامین می‌کند

با این حال، برای افزایش مقاومت در برابر خوردگی سطحی در محیط‌های مرطوب یا خورنده، معمولاً بدنه‌ها پس از ساخت رنگ یا پوشش محافظ می‌شوند یا عملیات حرارتی مناسب اعمال می‌گردد.

• گوی داخل استیل 316 — چرا 316؟
• استیل 316 (AISI 316) یک گرید استنلس استیل حاوی مولیبدن است که نسبت به 304 مقاومت بهتری در برابر یون کلراید و مواد خورنده نشان می‌دهد. استفاده از «گوی استیل 316» در شیرهای گازی مزایای زیر را فراهم می‌آورد:

• مقاومت بالاتر در برابر خوردگی شیمیایی و الکتروشیمیایی
• پایداری مکانیکی در دماهای بالاتر
• سطح صیقلی که به کاهش اصطحکاک و بهبود عملکرد آب‌بندی کمک می‌کند
• کاهش ریسک تشکیل رسوبات و چسبندگی مواد به سطح گوی

در شیرهایی که با سیالات دما دار، مخلوط گاز و بخار یا ترکیبات خنثی/خورنده کار می‌کنند، انتخاب گوی استیل 316 به‌عنوان مغز گوی گزینه‌ای مطمئن است که طول عمر بالا و عملکرد پایدار را فراهم می‌کند.

• کلاس کاری 800 — معنای فنی و پیامدها
• کلاس کاری (Class) یک روش استاندارد برای اشاره به محدوده فشار قابل تحمل شیر بر اساس استانداردهای ANSI/ASME است. «کلاس 800» نشان می‌دهد که شیر برای کار در فشارهای بالاتر از کلاس‌های رایج (مثل 150 یا 300) طراحی شده است. مزایای فنی کلاس 800 عبارت‌اند از:

• امکان کار در سیستم‌های با فشار عملیاتی بالا
• استفاده در خطوط گاز با فشار انتقال و توزیع بالا
• افزایش استحکام اتصال‌ها و نقشهٔ مهندسی بدنه برای جلوگیری از خستگی تحت فشار
  به‌طور خلاصه، انتخاب شیر در کلاس 800 مناسب پروژه‌هایی است که فشار کاری و نیازهای ایمنی فراتر از کلاس‌های پایین‌تر است.

• سایزهای متداول: 1/2، 3/4 و 1 اینچ
• سایزهای 1/2، 3/4 و 1 اینچ، رایج‌ترین اندازه‌هایی هستند که در شبکه‌های گاز خانگی، صنعتی سبک و خطوط کنترل فرآیند مشاهده می‌شوند. انتخاب سایز مناسب بستگی به موارد زیر دارد:

• نرخ جریان مورد نیاز (Flow Rate یا Cv)
• فشار عملیاتی و افت فشار مجاز
• نوع اتصال (نیپل، رزوه‌ای، جوشی)
• فضای در دسترس برای نصب

به‌عنوان مثال شیر گازی نیپل‌ دار، در خطوطی که نیاز به نرخ جریان متوسط دارند، سایز 3/4 اینچ به‌خوبی جواب می‌دهد، در حالی که برای سرویس‌های فشار بالا و جریان کمتر ممکن است از یک شیر 1/2 اینچی در کلاس 800 استفاده شود تا پایداری فشار حفظ گردد.

• مزایای کلیدی این ترکیب فنی شیر گازی نیپل‌ دار
• وقتی بدنهٔ فولادی A105 با گوی استیل 316 و کلاس کاری 800 ترکیب می‌شود، حاصل مجموعه‌ای از مزایا است:

• طول عمر بالا: مقاومت مکانیکی فولاد و مقاومت خوردگی گوی استیل 316 موجب می‌شود عمر مفید شیر افزایش یابد.
• مناسب برای سیالات دما دار: این مجموعه می‌تواند در شرایطی که دما تغییرات قابل توجه دارد عملکرد قابل قبولی ارائه دهد.
• ایمنی و اطمینان: طراحی برای کلاس 800 نشان‌دهندهٔ توجه به نکات ایمنی در فشارهای بالا است.
• سازگاری با استانداردها: معمولا این شیرها مطابق استانداردهای بین‌المللی ساخته می‌شوند که در پروژه‌های صنعتی ضروری است.

کاربردهای صنعتی — کجا از این شیر استفاده می‌شود؟
شیر گازی نیپل‌دار با مشخصات ذکرشده در حوزه‌های متنوعی کاربرد دارد:

• خطوط انتقال گاز طبیعی با فشار متوسط تا بالا
• شبکه‌های تغذیه مشعل‌ها و کوره‌ها در صنایع فولاد و پتروشیمی
• خطوط بای‌پاس و کنترل در سیستم‌های بخار و گاز
• واحدهای آزمایشگاهی و کنترل که نیاز به شیرهای دقیق و مقاوم دارند
• صنایع نفت و گاز در قسمت‌های خدمات جانبی که نیاز به اتصالات مقاوم به دما و فشار است

طراحی نیپل‌ دار و مزایای نصب
طراحی نیپل‌ به معنی فراهم آوردن یک بخش خروجی/ورودی (نیپل) است که می‌تواند برای اتصال سریع یا جوشکاری به خط اصلی استفاده شود. این طراحی در محیط‌هایی با فضای محدود یا نیاز به نصب سریع و امن مزیت دارد. نکات طراحی و نصب شامل:

• اطمینان از انطباق قطر و نوع رزوه یا جوش
• انتخاب طول نیپل مناسب برای نصب در کاربری خاص
• در پروژه‌های حساس، انجام تست‌های غیرمخرب (NDT) در محل جوش یا اتصال

• عملکرد در شرایط دما بالا و سیالات دما دار
• از آنجا که بسیاری از خطوط گاز و بخشی از خطوط فرآیندی با تغییرات دمایی مواجه‌اند، سازگاری مواد با دما اهمیت دارد. فولاد A105 به‌خوبی تحت سیکل‌های حرارتی مقاومت می‌کند و گوی استیل 316 پایداری مورد نیاز را در دماهای متداول صنعتی ارائه می‌دهد. با این حال، در مواردی که دماها به محدوده‌های بسیار بالا نزدیک شوند، باید نکات زیر را در نظر گرفت:

• تغییر ضریب انبساط میان بدنه و نشیمنگاه‌ها
• نیاز به نشیمنگاه‌ها یا سیت‌هایی که در دماهای بالا هنوز آب‌بندی را حفظ کنند
• بررسی سازگاری آب‌بندی‌ها و اورینگ‌های مورد استفاده در استم و اکچوئیشن

• مواد آب‌بندی و سیت (Seat)
• یکی از نقاط حساس در عمر و عملکرد شیر، جنس و طراحی سیت است. در شیرهای کلاس 800 که برای سیالات دما دار به‌کار می‌روند، انتخاب سیت مناسب می‌تواند بین عملکرد بدون نشتی یا نشت مداوم تفاوت ایجاد کند. گزینه‌های مرسوم عبارت‌اند از:

• سیت‌های فلزی (Metal-to-Metal) برای دماها و فشارهای خیلی بالا — این نوع سیت‌ها مقاومت مکانیکی بیشتری دارند اما آب‌بندی کامل در فشارهای پایین‌تر ممکن است نیاز به سیت‌های نرم‌تر داشته باشد.
• سیت‌های تفلونی یا تقویت‌شده (PTFE/RPTFE) برای آب‌بندی بهتر و اصطکاک کمتر — مناسب برای بسیاری از سرویس‌های گاز و سیالات غیرخورنده.
  در طراحی‌های مدرن، گاهی ترکیب سیت فلزی با پوشش‌های نرم یا طراحی دندانه‌ای برای بهبود آب‌بندی در شرایط متنوع استفاده می‌شود.

• اکچویتور و کنترل در شیر گازی نیپل‌ دار
• شیرهای نیپل‌دار سایز کوچک (1/2 تا 1 اینچ) را می‌توان دستی (با هندل) یا با اکچویتورهای برقی/پنوماتیکی تجهیز کرد تا از راه دور کنترل شوند. هنگام انتخاب اکچویتور:

• گشتاور لازم برای چرخش گوی را محاسبه کنید (وابسته به سیت و فشار)
• اطمینان حاصل کنید اکچویتور توان تحمل فشار محیط و درجه حرارت کارکرد را دارد
• در مورد نصب در محیط‌های انفجاری، اکچویتورهای ATEX یا معادل باید در نظر گرفته شوند

• نکات نصب و ایمنی
• برای نصب صحیح و ایمن شیر گازی نیپل‌دار در کلاس 800 توجه به نکات زیر ضروری است:

• بررسی گواهی‌ها و مواد اولیه: تأیید اینکه بدنه A105 و گوی 316 از منابع معتبر تهیه شده‌اند.
• هماهنگی سایز و نوع اتصال: نیپل باید با قطر داخلی لوله و متریال سازگار باشد.
• استفاده از پیچ‌ها و واشرهای مناسب با مشخصات فشار: هرگونه ضعف در اتصال می‌تواند باعث نشت یا شکست شود.
• انجام تست‌های فشار هیدرواستاتیک یا پنوماتیک پس از نصب و قبل از راه‌اندازی اولیه.
• رعایت نکات ایمنی هنگام کار با گاز: از ابزارهای جرقه‌زا اجتناب شود و تست نشت با گاز ایمن یا محلول صابونی انجام گردد.

• نگهداری و دوره‌های سرویس
• نگهداری دوره‌ای باعث افزایش طول عمر بالا و اطمینان از عملکرد است. برنامهٔ پیشنهادی شامل:

• بازدید بصری ماهیانه برای تشخیص نشت یا خوردگی سطحی
• تست عملکرد گاه‌به‌گاه (باز و بسته شدن کامل) برای جلوگیری از گیر کردن گوی
• در صورت مشاهده نوسان فشار یا افت جریان غیرمعمول، بررسی سیت و گوی برای وجود رسوبات یا خرابی
• تعویض اورینگ‌ها و آب‌بندی‌ها بر اساس جدول زمانی سازنده یا پس از مشاهده فرسایش
• در سرویس‌های با ذرات معلق، پیشنهاد فیلتراسیون مناسب پیش از شیر برای جلوگیری از سایش سیت و گوی

• مقایسه با گزینه‌های جایگزین
• در بازار شیرآلات، گزینه‌های دیگری مانند شیرهای سوزنی، دیافراگمی یا کره‌ای با ساختار متفاوت وجود دارند. در مقایسه با این گزینه‌ها، شیر گازی نیپل‌دار با گوی استیل 316 و بدنه A105 ویژگی‌هایی چون تحمل فشار بالا، دوام مکانیکی و مناسب بودن برای سیالات دما دار را ارائه می‌دهد. در مقابل، شیرهای دیافراگمی ممکن است در کاربردهای سائل خورنده بهتر بوده اما در فشارهای بسیار بالا و سیکل‌های ضربه‌ای ضعیف‌تر عمل کنند.

معیارهای انتخاب شیر مناسب
برای انتخاب صحیح، موارد زیر را مد نظر قرار دهید:

• فشار عملیاتی (MAWP) و کلاس کاری مورد نیاز — در اینجا کلاس 800 مدنظر است.
• دمای کاری و سیکل‌های حرارتی — تعیین نوع سیت و مواد آب‌بندی.
• نوع سیال (فاز گازی/مایع، خورندگی، وجود ذرات جامد) — تأثیر بر جنس گوی و سیت.
• نرخ جریان مورد انتظار (Cv) و نیازهای هیدرودینامیکی.
• شرایط نصب (فشار شوک، لرزش، فضای فیزیکی).
• نیاز به کنترل از راه دور یا اتوماسیون.

نکات قراردادی و بازرسی پیش از خرید

• درخواست مدارک مواد (MTR – Material Test Report) برای بدنه و گوی.
• بررسی گزارش‌های آزمون فشار کارخانه (Hydro Test) و گواهی‌های کیفیت.
• تضمین تطابق با استانداردهای مورد نیاز پروژه (ASME, API, ANSI).
• تعیین ضمانت‌نامه و شرایط گارانتی و خدمات پس از فروش.

مثال‌های کاربردی و مطالعات موردی (خلاصه)

• یک واحد صنعتی با خطوط توزیع گاز داخلی که با جایگزینی شیرهای قدیمی با شیرهای نیپل‌دار کلاس 800 توانست افت فشارهای ناخواسته و نشت‌های پنهان را کاهش دهد و طول عمر سیستم را بالا ببرد.
• یک کارگاه تولیدی که نیاز به شیر مقاوم در برابر دمای بالا و سیکل‌های مکرر باز/بسته داشت، با استفاده از گوی استیل 316 و سیت تقویت‌شده توانست هزینه‌های تعمیر را به‌طور قابل توجهی کاهش دهد.

سوالات متداول (FAQ)
س: آیا بدنه A105 در برابر زنگ‌زدگی مقاوم است؟
ج: A105 یک فولاد کربنی است و ذاتاً مقاومت خوردگی بالایی ندارد؛ بنابراین در محیط‌های مرطوب یا خورنده باید از پوشش‌های محافظ یا رنگ‌های صنعتی استفاده کرد یا از انواع استنلس برای بدنه در صورت نیاز به مقاومت خوردگی بیشتر بهره برد.

س: آیا گوی استیل 316 برای هر نوع گازی مناسب است؟
ج: گوی استیل 316 مقاومت شیمیایی بسیار خوبی دارد و برای اکثر گازهای صنعتی مناسب است، اما در بعضی محیط‌های بسیار خورنده یا حاوی هالوژن‌های فعال باید با متخصص متریال مشورت شود.

س: آیا می‌توان شیر را با اکچویتور مجهز کرد؟
ج: بله؛ بیشتر مدل‌های نیپل‌دار امکان نصب اکچویتور برقی یا پنوماتیک را دارند، البته باید گشتاور لازم و شرایط محیطی اکچویتور در نظر گرفته شود.

س: چگونه از نشتی جلوگیری کنیم؟
ج: نصب صحیح، تست فشار پس از نصب، استفاده از سیت مناسب و تعویض قطعات آب‌بندی به‌موقع کلیدهای جلوگیری از نشتی هستند.

• جمع‌بندی نهایی
• شیر گازی نیپل‌دار با بدنهٔ فولادی A105 و گوی استیل 316 در کلاس کاری 800، برای کاربردهایی که فشار بالا، دما‌داری و نیاز به طول عمر بالا وجود دارد، یک انتخاب منطقی و اقتصادی است. ترکیب استحکام مکانیکی، پایداری در سیکل‌های حرارتی و مقاومت خوردگی گوی، این نوع شیر را برای پروژه‌های صنعتی حساس مناسب می‌سازد. هنگام انتخاب و خرید، توجه به مشخصات فنی دقیق، گواهی‌ها و برنامهٔ نگهداری باعث می‌شود از عملکرد مطلوب و ایمنی سیستم اطمینان حاصل شود.
