صافی فلنجدار فولادی
راهنمای کامل صافی فلنجدار فولادی — جدول ابعاد 1″ تا 12″ داخل کادر
صافی فلنجدار فولادی — راهنمای جامع و جدول ابعاد (تمام محتوا در یک کادر)
خلاصه: این سند مرجع کامل صافی فلنجدار فولادی است: معرفی، کاربرد، انتخاب، نصب، نگهداری، ۱۰ کلیدواژه مرتبط و پاسخ به سؤالات پرتکرار و جدول ابعاد مرجع از سایز 1″ تا 12″ (نمونه بر اساس ابعاد مرسوم ANSI Class 150). توجه: اعداد جدولی تقریبـی و مرجع طراحی اولیه است؛ برای نقشه ساخت و ابعاد دقیق به تأیید سازنده یا استاندارد مراجعه کنید.
صافی فلنجدار فولادی چیست و اهمیت آن

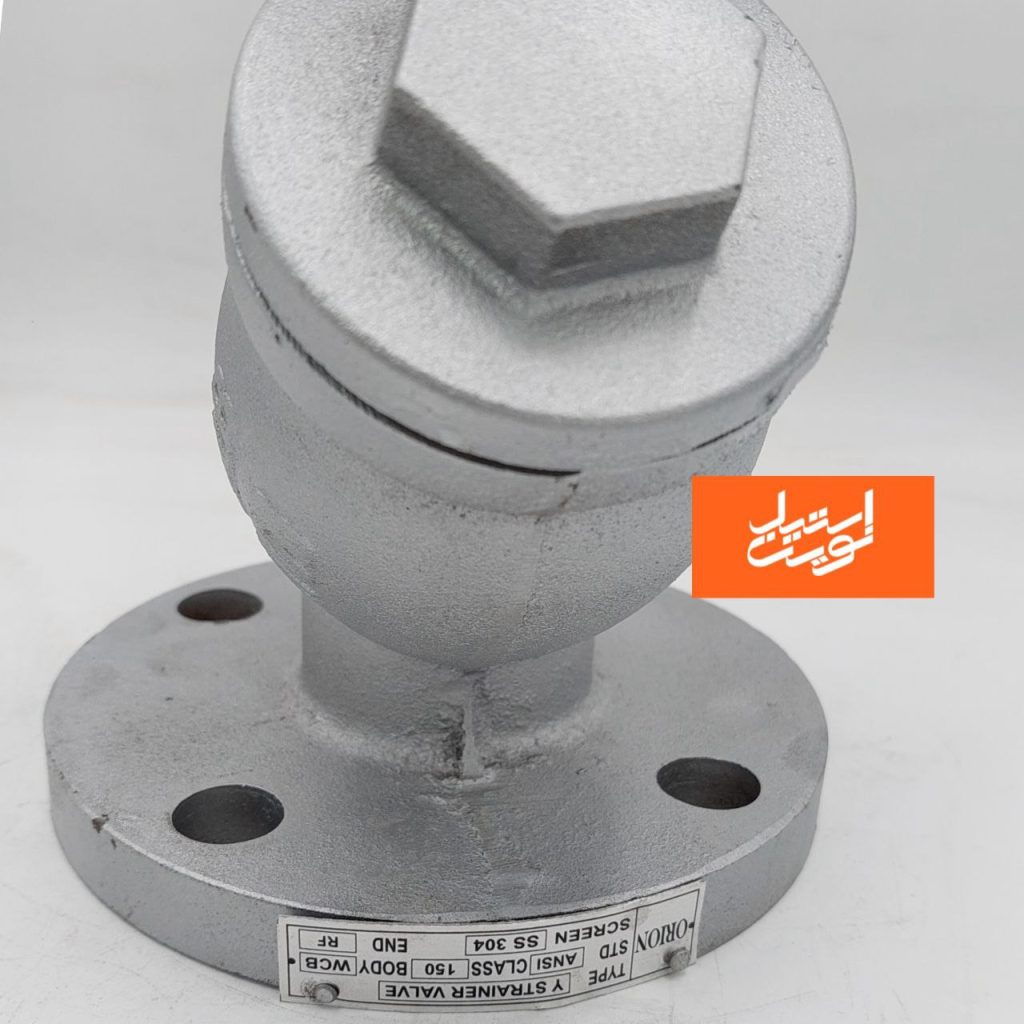

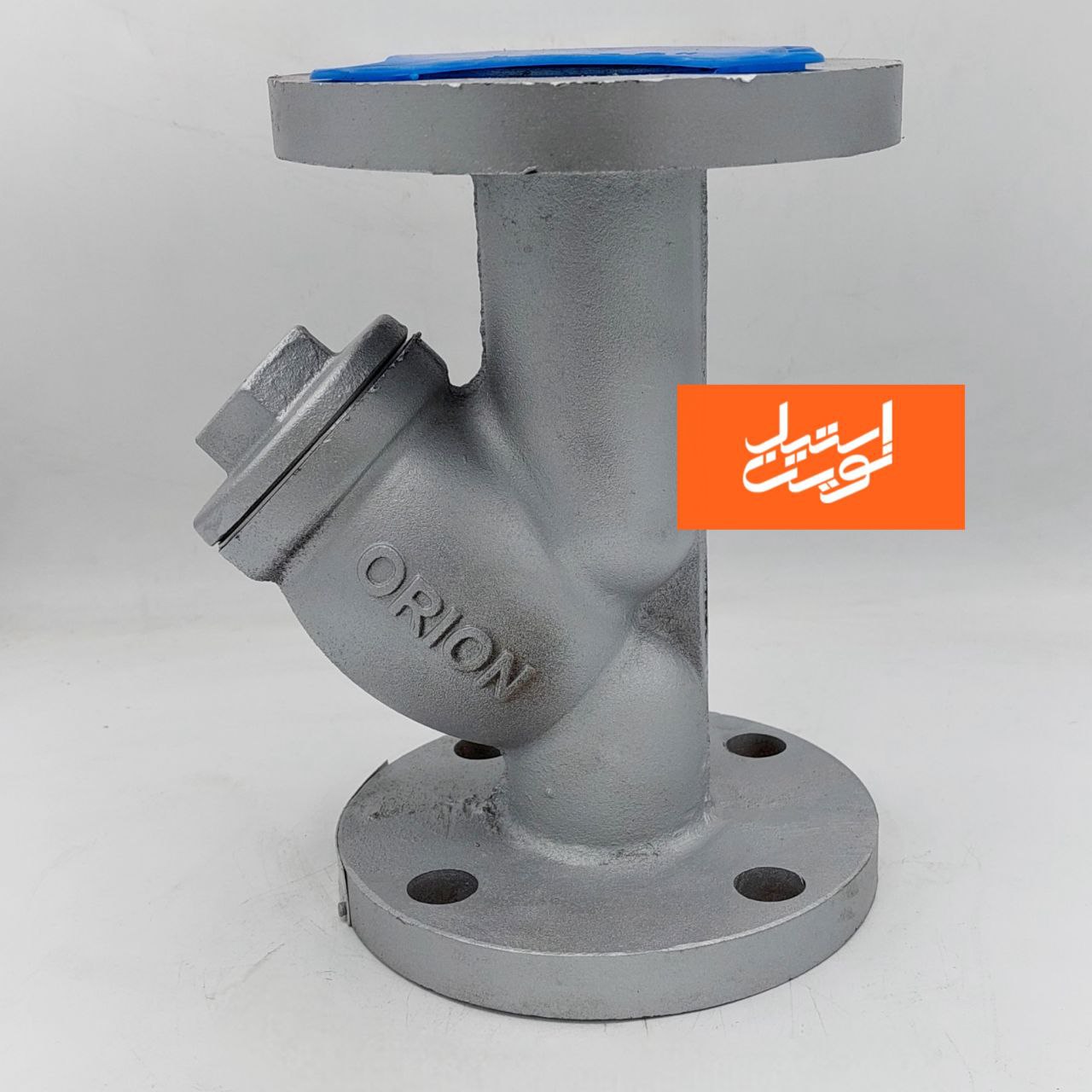

صافی فلنجدار فولادی (فلنج استرینر) یک فیلتر مکانیکی ساده و مقاوم است که برای جداسازی ذرات جامد از سیال در خطوط لوله صنعتی طراحی شده است. کاربردهای آن شامل حفاظت از پمپها، شیرآلات کنترلی، نازلها و تجهیزات اندازهگیری است. انتخاب صحیح این قطعه موجب کاهش خرابی، کم شدن هزینه سرویس و افزایش طول عمر تجهیزات میشود.
کجاها استفاده میشود؟
در پالایشگاهها، نیروگاهها، سیستمهای بخار، خطوط فرآیندی پتروشیمی و سیستمهای آبرسانی و فاضلاب صنعتی. معمولاً قبل از پمپها، مبدلها، شیرهای کنترلی و سایر تجهیزات حساس نصب میشود.
انواع رایج و مقایسه
دو نوع شایع: Y-Type و Basket. Y-Type کمحجم و برای فضاهای تنگ مناسب است و افت فشار پایینی دارد؛ Basket برای بار ذرهای بیشتر و سرویس آسان طراحی شده است.
- Y-Type: نصب آسان در خطوط با فضا محدود، افت فشار کم.
- Basket: ظرفیت ذخیره بالاتر، تمیزکاری راحتتر، مناسب برای ذرات بیشتر.
معیارهای انتخاب صافی فلنجدار فولادی
مشخصات سیال
نوع سیال، خورندگی، ویسکوزیته و محتوای ذرات تعیینکننده جنس بدنه و نوع توری است.
دما و فشار کاری
برای فشار و دمای بالا از فولادهای آلیاژی یا فولاد ضدزنگ استفاده میشود. کلاس فشاری (ANSI/PN) باید با نیاز پروژه تطابق یابد.
سایز و دبی جریان
انتخاب سایز صحیح بر اساس دبی طراحی و سرعت مجاز جریان انجام میشود تا افت فشار کنترل شود.
قابلیت سرویس
مدلهایی که سبد قابل درآوردن دارند، برای سرویس دورهای مناسبترند؛ در فضاهای با دسترسی محدود، گزینه Y-Type ممکن است انتخاب شود.
نکات نصب و نگهداری
- صافی را در محلی نصب کنید که دسترسی به درپوش و توری برای تمیزکاری آسان باشد.
- جهت نصب را مطابق فلش جهت جریان روی بدنه رعایت کنید.
- برای خطوط با رسوبات زیاد، دسترسی به تخلیه پایین صافی (Blow-off) ضروری است.
- پایش افت فشار قبل و بعد از صافی بهصورت دورهای نشاندهنده زمان سرویس است.
نکته فنی: جدولهای این سند بهعنوان مرجع اولیه آورده شدهاند؛ برای ساخت یا خرید، نقشه فنی سازنده و استاندارد دقیق را ملاک قرار دهید.
پاسخ به ۵ سؤال پرتکرار
۱. تفاوت صافی فلنجدار فولادی با چدنی چیست؟
فولاد مقاومت مکانیکی و دمایی بالاتری دارد؛ برای فشار و دمای بالا یا شرایط خورنده، فولاد یا فولاد ضدزنگ مناسبتر است.
۲. بهترین محل نصب صافی کجاست؟
معمولاً قبل از پمپها، شیرآلات حساس و تجهیزات اندازهگیری؛ جایی که دسترسی برای سرویس وجود داشته باشد.
۳. افت فشار معمول چقدر است؟
بستگی به شکل بدنه، اندازه توری، مش و دبی دارد. طراحی صحیح توری افت فشار را به حداقل میرساند.
۴. قیمت صافی فولادی چگونه تعیین میشود؟
قیمت بستگی به سایز، کلاس فشار، جنس فولاد، نوع توری (مش)، برند سازنده و هزینههای تولید و پرداخت سطح دارد. سایزها و کلاسهای بالاتر معمولاً گرانتر هستند؛ همچنین سفارشات ویژه (پوشش، آلیاژ خاص، تستهای NDE) قیمت را افزایش میدهد.
۵. آیا سرویس دورهای لازم است؟
بله؛ تجمع رسوبات روی توری باعث کاهش جریان و افزایش افت فشار میشود. براساس بار ذرهای و شرایط کاری، برنامه سرویس تنظیم شود.
جدول ابعاد مرجع — سایز 1″ تا 12″ (نمونه مرجع ANSI Class 150)
توضیح: اعداد جدول پایین برای مرجع طراحی اولیه و انتخاب کاربردی آورده شدهاند و تقریبـی هستند. برای سفارش یا ساخت، حتماً نقشه تأمینکننده و استاندارد مربوطه (ANSI B16.5 یا استاندارد پروژه) را تأیید نمایید.
| NPS (اینچ) | DN (mm) | طول Face-to-Face (mm) | قطر فلنج OD (mm) | قطر مهرهخور (Bolt Circle) (mm) | تعداد بولت | سایز بولت (درجه) | ضخامت فلنج (mm) |
|---|---|---|---|---|---|---|---|
| 1″ | 25 | 178 | 92 | 60.3 | 4 | 3/4″ | 14 |
| 1-1/4″ | 32 | 190 | 102 | 73.2 | 4 | 3/4″ | 14 |
| 1-1/2″ | 40 | 203 | 114 | 82.6 | 4 | 7/8″ | 15 |
| 2″ | 50 | 216 | 140 | 95.3 | 4 | 7/8″ | 16 |
| 2-1/2″ | 65 | 241 | 165 | 118.0 | 4 | 7/8″ | 17 |
| 3″ | 80 | 292 | 190 | 141.0 | 6 | 7/8″ | 18 |
| 4″ | 100 | 305 | 219 | 165.1 | 8 | 7/8″ | 19 |
| 5″ | 125 | 356 | 254 | 190.5 | 8 | 7/8″ | 21 |
| 6″ | 150 | 356 | 292 | 216.3 | 8 | 1″ | 22 |
| 8″ | 200 | 406 | 349 | 269.9 | 8 | 1.125″ | 24 |
| 10″ | 250 | 457 | 406 | 323.8 | 12 | 1.25″ | 26 |
| 12″ | 300 | 533 | 483 | 381.0 | 12 | 1.375″ | 28 |
توضیح فنی کوتاه درباره ستونها: Face-to-Face فاصله بین سطوح فلنج ورودی و خروجی را نشان میدهد. OD قطر خارجی فلنج است. Bolt Circle قطر دایرهای است که سوراخهای بولت روی آن قرار میگیرند. تعداد و سایز بولتها براساس استاندارد کلاس فشاری تغییر میکند.
جمعبندی و توصیه مهندسی
صافی فلنجدار فولادی یک قطعه ساده اما کلیدی در طراحی خطوط لوله صنعتی است. انتخاب اشتباه یا غفلت از سرویس دورهای میتواند هزینههای سنگینی ایجاد کند. برای انتخاب نهایی، پارامترهای سیال، دما، فشار، بار ذرهای و استانداردهای پروژه را بررسی و براساس آن مدل و جنس صافی را مشخص کنید.
