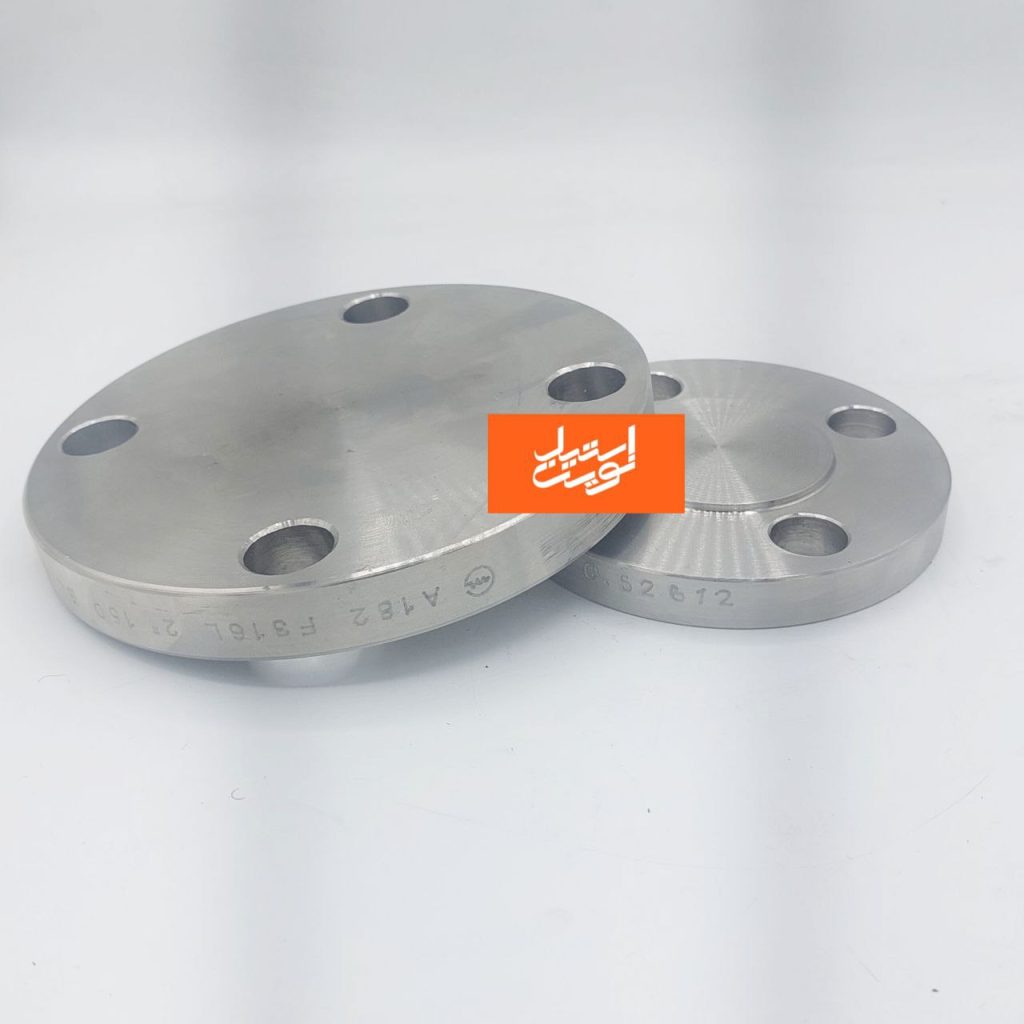

فلنج کور استیل
فلنج کور استیل 304 و 316 با کلاس 150 و 300 (از سایز 1/2 تا 24 اینچ) فروش ویژه
مقدمه
فلنج کور (Blind Flange) یکی از مهمترین انواع فلنجها در صنایع پایپینگ و لولهکشی است که برای مسدودسازی انتهای لوله، شیرآلات و یا تجهیزات استفاده میشود. فلنج کور نهتنها نقش حفاظتی دارد، بلکه در کنترل و ایمنی سیستم نیز بسیار مؤثر است. در این مقاله با رویکردی فنی و سئو شده، به بررسی جامع فلنج کور استیل در گریدهای 304 و 316، در کلاسهای فشاری 150 و 300 و در سایزهای مختلف از 1/2 اینچ تا 24 اینچ خواهیم پرداخت.
فلنج کور چیست؟
فلنج کور نوعی فلنج بدون سوراخ مرکزی است که برای بستن یا کور کردن انتهای سیستم لولهکشی بهکار میرود. این فلنج امکان جداسازی آسان در آینده و دسترسی برای تعمیر یا گسترش را فراهم میکند.
جنس فلنج کور: استیل 304 و 316
- استیل 304: دارای مقاومت خوب در برابر زنگزدگی، مناسب برای اکثر محیطهای صنعتی
- استیل 316: دارای مقاومت بالا در برابر کلراید و محیطهای خورنده، انتخابی ایدهآل برای صنایع دریایی، شیمیایی و غذایی
کلاس فلنج کور: 150 و 300
- کلاس 150: برای فشارهای پایینتر و کاربردهای عمومی
- کلاس 300: برای فشارهای بالاتر، مقاومت مکانیکی بیشتر و ایمنی بالاتر در محیطهای بحرانی
جدول فلنج کور استیل سایزبندی و ابعاد
| سایز (اینچ) | قطر خارجی (mm) | تعداد سوراخ | قطر سوراخ (mm) | فاصله بین سوراخها (mm) | ضخامت (mm) |
|---|---|---|---|---|---|
| 1/2″ | 90 | 4 | 15 | 60 | 11.2 |
| 3/4″ | 100 | 4 | 15 | 66 | 11.7 |
| 1″ | 110 | 4 | 18 | 70 | 12.7 |
| 1 1/2″ | 125 | 4 | 18 | 84 | 14.2 |
| 2″ | 150 | 4 | 18 | 105 | 15.9 |
| 2 1/2″ | 165 | 4 | 18 | 127 | 16.5 |
| 3″ | 190 | 4 | 23 | 127 | 17.5 |
| 4″ | 230 | 8 | 23 | 157 | 22.3 |
| 6″ | 280 | 8 | 26 | 216 | 25.4 |
| 8″ | 345 | 8 | 29 | 270 | 28.6 |
| 10″ | 405 | 12 | 32 | 330 | 30.2 |
| 12″ | 485 | 12 | 35 | 390 | 31.8 |
| 14″ | 535 | 12 | 35 | 438 | 33.3 |
| 16″ | 610 | 16 | 38 | 508 | 36.5 |
| 18″ | 660 | 16 | 38 | 559 | 39.2 |
| 20″ | 730 | 20 | 42 | 635 | 41.3 |
| 24″ | 815 | 20 | 48 | 724 | 44.5 |
این جدول بر اساس استاندارد ASME B16.5 تهیه شده است.
روشهای تولید فلنج کور استیل
1. فورج گرم (Hot Forging)
- رایجترین روش برای تولید فلنجهای با مقاومت بالا
- شامل گرمکردن فولاد تا دمای شکلپذیری و سپس شکلدهی تحت فشار
2. ماشینکاری (Machining)
- برای ساخت فلنجهای دقیق و کمتیراژ
- از یک قطعه خام استیل، فلنج با عملیات تراش و سوراخکاری تولید میشود
3. برش از ورق و جوشکاری لبهها (Plate Fabrication)
- در کاربردهای سبکتر یا ابعاد بزرگتر که فورج مقرونبهصرفه نیست
- ورق استیل بهصورت دایرهای بریده شده و لبهها ماشینکاری یا جوش داده میشوند
کاربردهای فلنج کور استیل
- بستن خطوط موقت یا دائمی در سیستمهای پایپینگ
- امکان تست فشار سیستم بدون باز کردن خط اصلی
- استفاده در پروژههای نفت، گاز و پتروشیمی
- کاربرد در سیستمهای بخار و آب گرم
- صنایع غذایی، دارویی و بهداشتی
- تجهیزات تصفیه آب و فاضلاب
نکات نصب فلنج کور استیل
- قبل از نصب، از تمیز بودن سطوح تماس فلنج و گسکت اطمینان حاصل شود.
- از گسکت مناسب با فشار کاری و نوع سیال استفاده گردد.
- پیچها به صورت ضربدری و یکنواخت سفت شوند تا از فشار نامتوازن جلوگیری شود.
- فشار نهایی گشتاور پیچها مطابق با استاندارد ASME یا دستورالعمل تولیدکننده انجام شود.
- در صورت استفاده از فلنج کور در سیستمهای پر فشار، از تست فشار قبل از بهرهبرداری اطمینان حاصل گردد.
- از روانکنندههای مجاز صنعتی برای افزایش طول عمر پیچها و جلوگیری از خوردگی استفاده شود.
مقایسه فلنج کور با سایر انواع فلنج
| ویژگی | فلنج کور | فلنج گلودار | فلنج اسلیپون | فلنج لپ جوینت |
| مسدودسازی کامل | بله | خیر | خیر | خیر |
| نصب موقت یا دائم | بله | بله | بله | بله |
| تحمل فشار بالا | بله | بله | متوسط | پایین |
| هزینه ساخت | متوسط | بالا | کم | کم |
استانداردهای مرتبط با فلنج کور
- ASME B16.5: مشخصات فلنجهای فولادی، از جمله ابعاد، فشار، تلورانس
- ASTM A182: مشخصات متریال استنلس استیل 304 و 316
- ANSI B16.47: برای سایزهای بزرگتر از 24 اینچ
- EN 1092-1: استاندارد اروپایی فلنجها
نکات مهم در انتخاب فلنج کور استیل
- تطابق فشار کاری سیستم با کلاس فلنج (150 یا 300)
- انتخاب بین استیل 304 یا 316 بر اساس محیط کاربری (خورنده یا غیرخورنده)
- بررسی تلورانسهای ابعادی برای اتصال دقیق و بدون نشتی
- انتخاب تأمینکننده معتبر با گواهی تست و کیفیت (مانند نوین استیل)
چرا فلنج کور استیل نوین استیل؟
شرکت نوین استیل با بهرهگیری از ماشینآلات پیشرفته، کنترل کیفی دقیق و تیم فنی متخصص، انواع فلنج کور استیل را در گریدهای 304 و 316 و در کلاسهای 150 و 300 مطابق با آخرین استانداردهای جهانی تولید و عرضه میکند. امکان تولید سفارشی، ارائه گواهی تست، و بستهبندی صنعتی از مزایای محصولات نوین استیل است.
نتیجهگیری
فلنج کور استیل، با تنوع سایز، متریال و کلاس فشاری، ابزاری حیاتی در سیستمهای لولهکشی صنعتی است. این فلنجها با قابلیت تحمل فشار بالا، مقاومت در برابر خوردگی و انعطاف در کاربرد، گزینهای مطمئن برای صنایع مختلف بهشمار میروند. انتخاب صحیح فلنج کور، تضمینی برای ایمنی، دوام و عملکرد بهینه سیستم شماست
