فلنج گلودار استیل
فلنج گلودار استیل با آلیاژ 304 و 316: مشخصات، تولید و جدول ابعاد

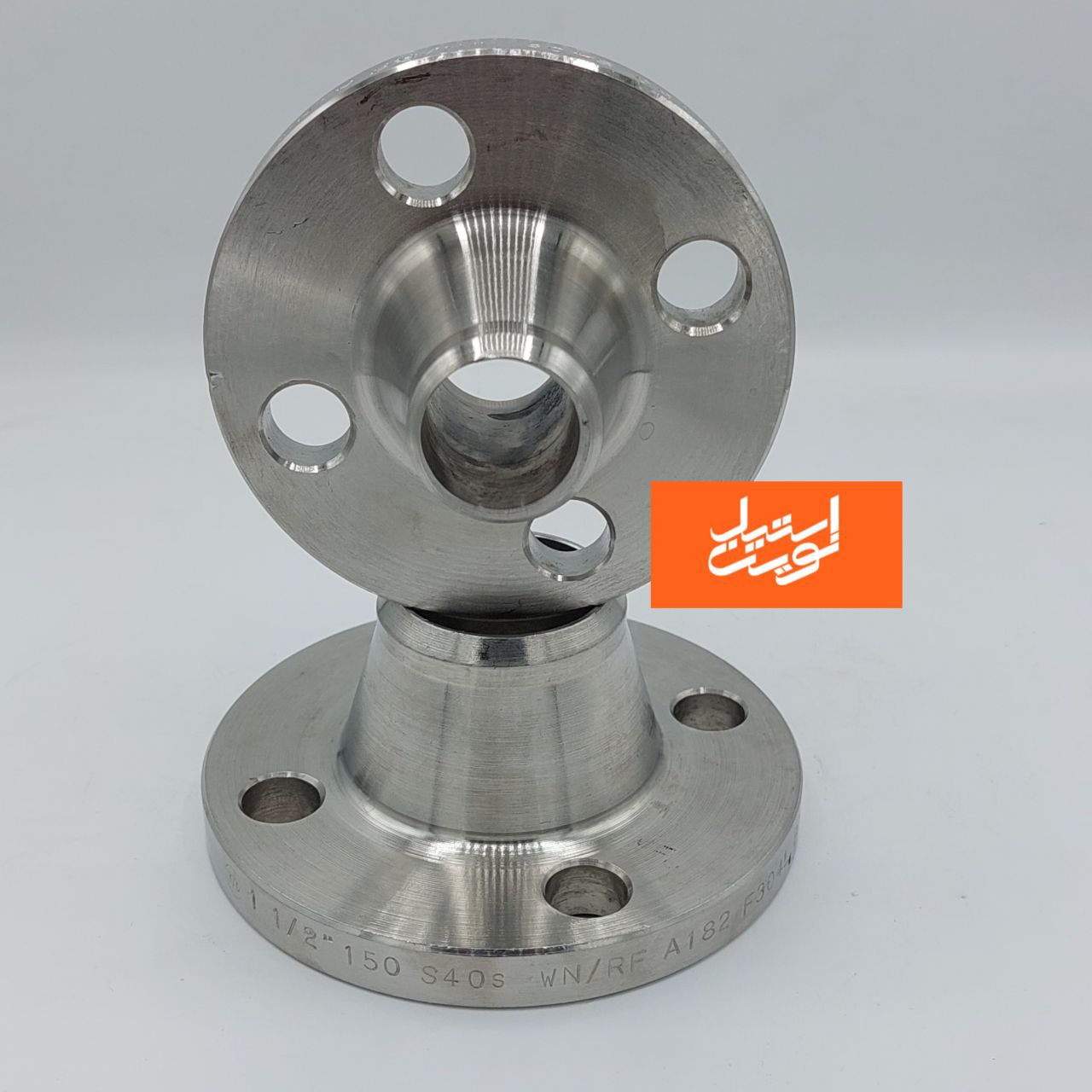

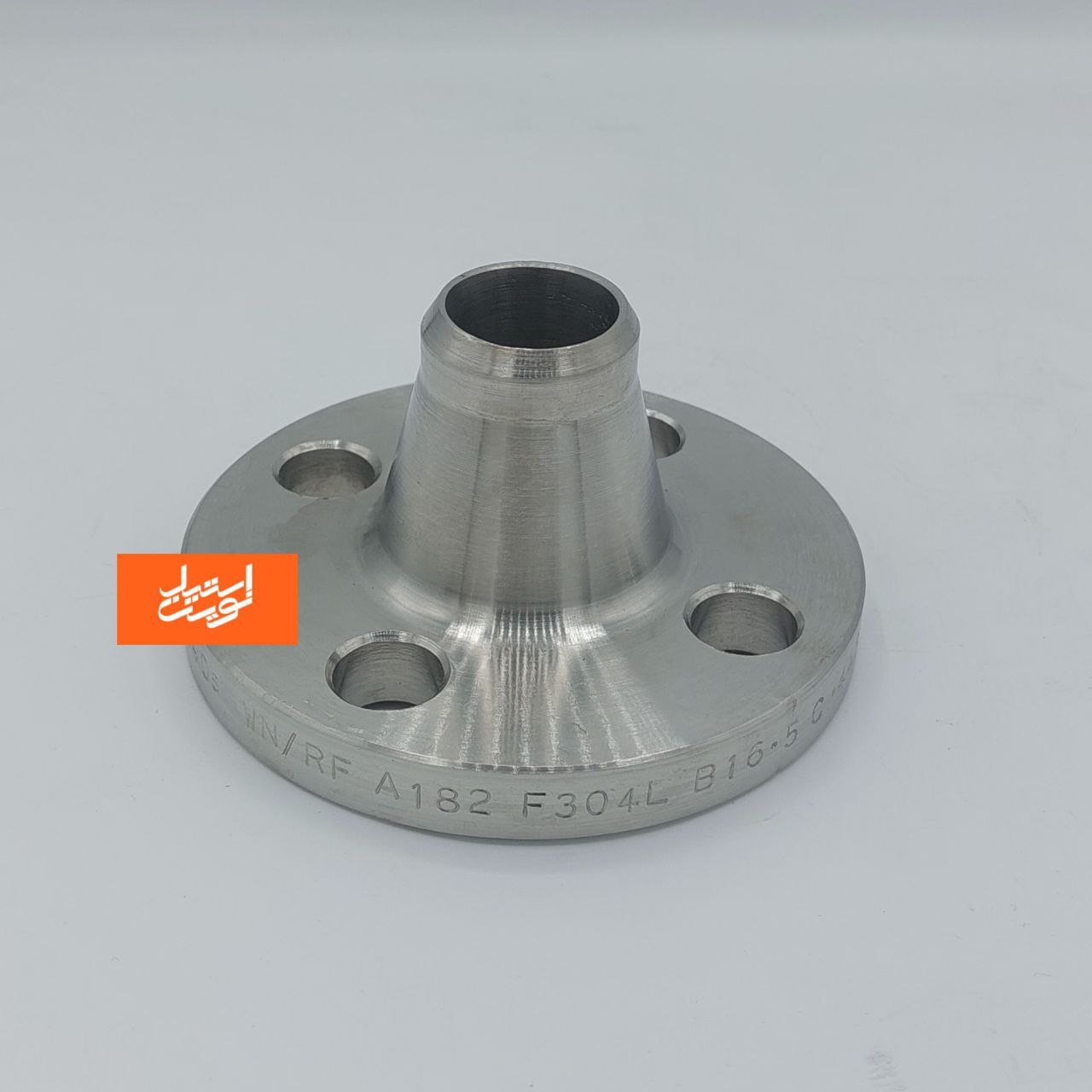

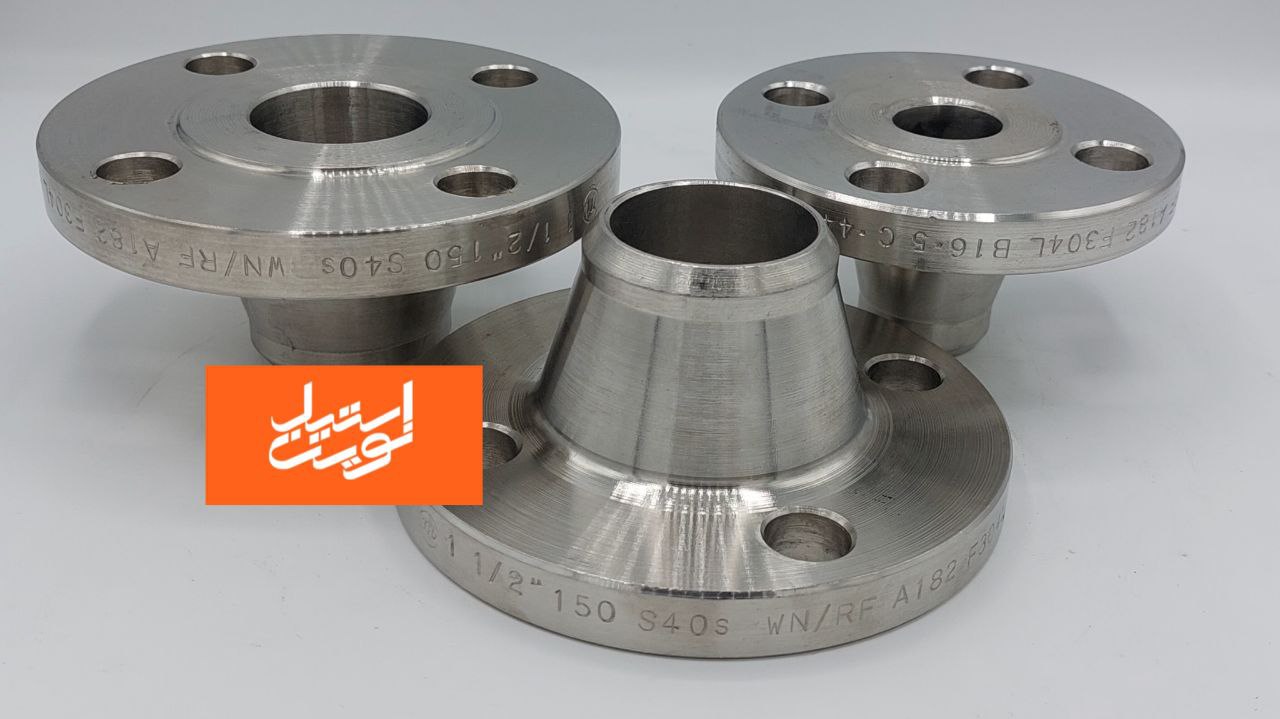

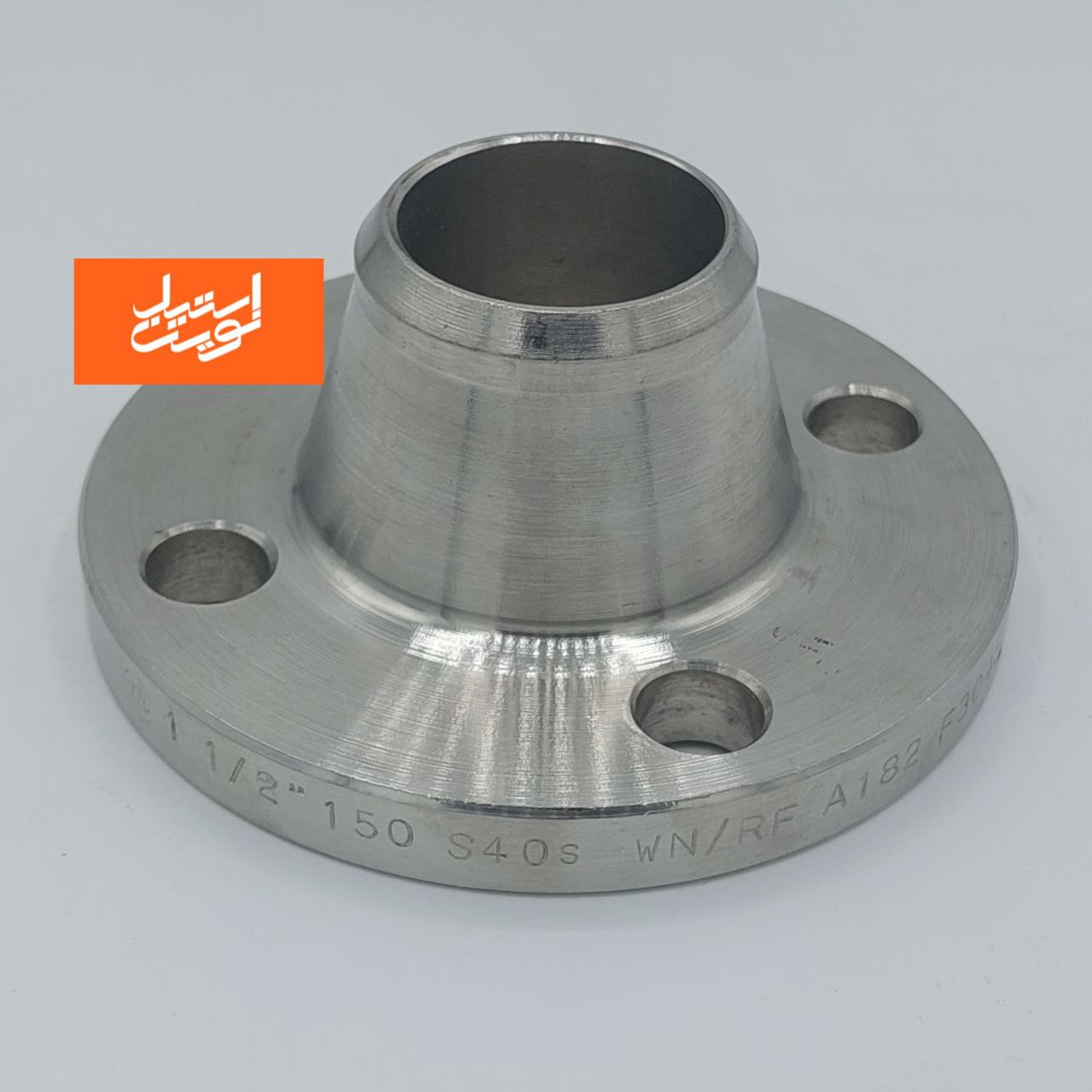

فلنج گلودار استیل یکی از تجهیزات پرکاربرد در صنایع مختلف نظیر نفت و گاز، پتروشیمی و سیستمهای لولهکشی صنعتی است. این نوع فلنجها به دلیل داشتن گردن مخروطی شکل که به تدریج به قطر لوله متصل میشود، استحکام و مقاومت بالایی در برابر فشار و دما دارند. فلنجهای گلودار از استیل 304 و 316 تولید میشوند و برندهای ویراژ و ملسی از تولیدکنندگان معتبر این محصولات در ایران هستند. در این مقاله به بررسی ویژگیها و ابعاد فلنجهای گلودار استیل و مزایای تولید آنها به روش ریختهگری گریز از مرکز پرداختهایم.
ویژگیهای آلیاژهای استیل 304 و 316
استیل 304:
- ترکیب کروم و نیکل، که باعث مقاومت در برابر زنگزدگی و خوردگی در شرایط مرطوب میشود.
- مناسب برای استفاده در محیطهای غیر خورنده و عمومی.
استیل 316:
- حاوی مولیبدن برای مقاومت بهتر در برابر خوردگی، به خصوص در محیطهای شیمیایی و دریایی.
- گزینهای مناسب برای پروژههایی که در معرض تماس با آب دریا یا مواد شیمیایی قوی قرار دارند.
روش تولید به روش ریختهگری گریز از مرکز
تولید فلنجهای گلودار استیل به روش ریختهگری گریز از مرکز (سانتریفیوژ) باعث میشود که بدنه فلنج بدون هیچگونه موک (نقص ساختاری یا حفرههای داخلی) تولید شود. این روش باعث افزایش یکنواختی و استحکام ساختار فلنج میشود. برندهای معتبر مانند ویراژ و ملسی هم به صورت وارداتی موجود میباشد.
مزایای فلنج گلودار استیل
- استحکام بالا: به دلیل داشتن گردن مخروطی که به قطر لوله متصل میشود.
- مقاومت به دما و فشار: طراحی خاص این فلنجها، آنها را برای استفاده در محیطهای پرتنش مناسب میسازد.
- کیفیت یکنواخت: تولید به روش ریختهگری گریز از مرکز، ساختار یکنواخت و بدون عیب را تضمین میکند.
جدول فلنج گلودار استیل (سایز 1/2 تا 14 اینچ)
| سایز (اینچ) | قطر خارجی (OD) | قطر داخلی (ID) | طول گردن (H) | تعداد و سایز سوراخها | قطر دایره پیچها (BC) |
|---|---|---|---|---|---|
| 1/2 | 95 | 15.75 | 51 | 4 × 15 | 66.5 |
| 3/4 | 105 | 20.93 | 56 | 4 × 15 | 76.2 |
| 1 | 115 | 26.67 | 60 | 4 × 19 | 82.5 |
| 1 1/4 | 125 | 35.05 | 64 | 4 × 19 | 89.0 |
| 1 1/2 | 140 | 40.89 | 70 | 4 × 19 | 101.5 |
| 2 | 150 | 52.48 | 77 | 4 × 19 | 114.0 |
| 2 1/2 | 180 | 62.71 | 90 | 4 × 22 | 139.5 |
| 3 | 190 | 78.03 | 95 | 4 × 22 | 152.0 |
| 4 | 230 | 103.12 | 114 | 8 × 22 | 190.5 |
| 5 | 255 | 128.2 | 127 | 8 × 22 | 216.0 |
| 6 | 280 | 154.05 | 140 | 8 × 22 | 241.0 |
| 8 | 345 | 202.72 | 178 | 8 × 26 | 298.5 |
| 10 | 405 | 254.0 | 216 | 12 × 29 | 362.0 |
| 12 | 485 | 304.8 | 254 | 12 × 32 | 432.0 |
| 14 | 535 | 336.55 | 279 | 12 × 32 | 476.0 |
توضیح کلاسهای فشاری 150 و 300 و PN 16 و PN 40
فلنجهای گلودار استیل با توجه به نیازهای فشاری و کاربردی مختلف در کلاسهای مختلف فشاری تولید میشوند. در ادامه به توضیح کلاسهای 150 و 300 و نیز استانداردهای PN 16 و PN 40 میپردازیم.
کلاسهای فشاری (Class 150 و 300)
کلاسهای فشاری فلنجها طبق استاندارد ANSI/ASME B16.5 مشخص میشوند و بیانگر حداکثر فشار قابل تحمل توسط فلنج در دماهای مختلف هستند.
- کلاس 150: این نوع فلنجها مناسب برای سیستمهایی با فشارهای پایینتر هستند و معمولاً در خطوط لولهکشی آب، فاضلاب و برخی سیستمهای شیمیایی مورد استفاده قرار میگیرند. این کلاس، حداکثر فشار کاری حدود 285 psi (پوند بر اینچ مربع) در دمای محیط را تحمل میکند.
- کلاس 300: این فلنجها برای شرایط فشاری متوسط تا بالا مناسباند و در پروژههایی مانند پالایشگاهها و صنایع شیمیایی استفاده میشوند. حداکثر فشار کاری این کلاس در دمای محیط حدود 740 psi است. فلنجهای کلاس 300 معمولاً از مواد باکیفیتتر و ضخامت بیشتری نسبت به کلاس 150 برخوردارند.
استانداردهای PN (PN 16 و PN 40)
استاندارد PN یا Pressure Nominal بر اساس استاندارد اروپایی EN 1092-1 تعیین میشود و بیانگر میزان فشار مجاز کاری فلنج بر حسب بار (bar) است.
- PN 16: این فلنجها توان تحمل فشار کاری تا 16 بار را در دمای محیط دارند. فلنجهای PN 16 معمولاً در سیستمهای آب، فاضلاب و سیستمهای تهویه و گرمایش استفاده میشوند. این نوع فلنجها از نظر ضخامت و استحکام نسبت به فلنجهای با کلاس پایینتر، توان تحمل بیشتری دارند.
- PN 40: این نوع فلنجها میتوانند فشارهای بالاتری تا 40 بار را در دمای محیط تحمل کنند و برای کاربردهای سنگینتر مانند صنایع پتروشیمی، انتقال گازها و سیستمهای فشار بالا مناسب هستند. فلنجهای PN 40 دارای ضخامت و قدرت بیشتری نسبت به فلنجهای PN 16 هستند و برای شرایط سختتر طراحی شدهاند.
تفاوت بین کلاسها و استانداردهای PN
- واحد اندازهگیری: کلاسهای فشاری بر اساس واحدهای psi و استانداردهای PN بر اساس بار (bar) محاسبه میشوند.
- کاربرد: فلنجهای کلاس 150 و 300 معمولاً در سیستمهای لولهکشی استاندارد و پروژههای خاص در صنایع مختلف کاربرد دارند. در مقابل، فلنجهای PN 16 و PN 40 در استانداردهای اروپایی و برای فشارهای معین استفاده میشوند.
- ساختار و ضخامت: فلنجهای کلاس 300 و PN 40 معمولاً از ضخامت بیشتری برخوردار بوده و برای فشارهای بالاتر طراحی شدهاند، در حالی که کلاس 150 و PN 16 برای فشارهای پایینتر مناسبترند.
نتیجهگیری
فلنج استیل 304 و 316 با تولید به روش ریختهگری گریز از مرکز از کیفیت ساختاری بالایی برخوردارند و گزینهای ایدهآل برای پروژههای صنعتی با نیازهای فشاری و دمایی بالا هستند. برندهای ایرانی مانند ویراژ و ملسی با ارائه فلنجهای با کیفیت، جایگاه مهمی در بازار داخلی و خارجی دارند.
قیمت فلنج استیل
قیمت فلنجهای استیل ایرانی نصبت به فابریک بسیار مناسب تر میباشد و از کیفیت یکسانی برخوردار هستند.
