گسکت اسپیرال و گسکت اسپیرال وند چیست؟ آلیاژها، کاربردها، فشار کاری و انواع تک‌رینگ و دورینگ

گسکت اسپیرال و گسکت اسپیرال وند چیست؟

اگر در صنعت نفت و گاز، پتروشیمی، نیروگاه، پالایشگاه، بخار، آب داغ، سیالات شیمیایی یا حتی خطوط بهداشتی و فرایندی کار کرده باشید، احتمالاً خوب می‌دانید که کوچک‌ترین نشتی در محل اتصال فلنج‌ها می‌تواند به توقف خط تولید، خسارت مالی، کاهش ایمنی و حتی بروز حادثه منجر شود. در چنین شرایطی، انتخاب یک گسکت اسپیرال مناسب فقط یک خرید ساده نیست؛ بلکه یک تصمیم فنی و حیاتی است.

در بین انواع مختلف گسکت‌های صنعتی، گسکت اسپیرال وند یکی از پرکاربردترین و مطمئن‌ترین گزینه‌ها برای آب‌بندی فلنج‌ها در شرایط فشار و دمای بالا است. این گسکت به دلیل ساختار مارپیچی، انعطاف‌پذیری بالا، مقاومت مناسب در برابر تغییرات فشار، و قابلیت سازگاری با سیالات مختلف، جایگاه مهمی در صنایع مختلف پیدا کرده است. بسیاری از مهندسان و خریداران صنعتی این محصول را با نام‌های مختلفی مثل spiral wound gasket، گسکت اسپیرال، گسکت اسپیرال وند، گسکت فلنجی اسپیرال یا حتی به‌صورت عامیانه واشر اسپیرال می‌شناسند.

در این مقاله، به‌صورت کامل و کاربردی درباره این محصول صحبت می‌کنیم. ساختار آن را توضیح می‌دهیم، به سراغ تک‌رینگ و دورینگ می‌رویم، انواع آلیاژها را بررسی می‌کنیم، فشارهای کاری قابل تحمل را می‌گوییم، سایزها را مرور می‌کنیم، و در پایان هم یک راهنمای خرید حرفه‌ای در اختیارتان می‌گذاریم. اگر هدف شما انتخاب درست و جلوگیری از نشتی در فلنج‌هاست، این راهنما دقیقاً برای شما نوشته شده است.

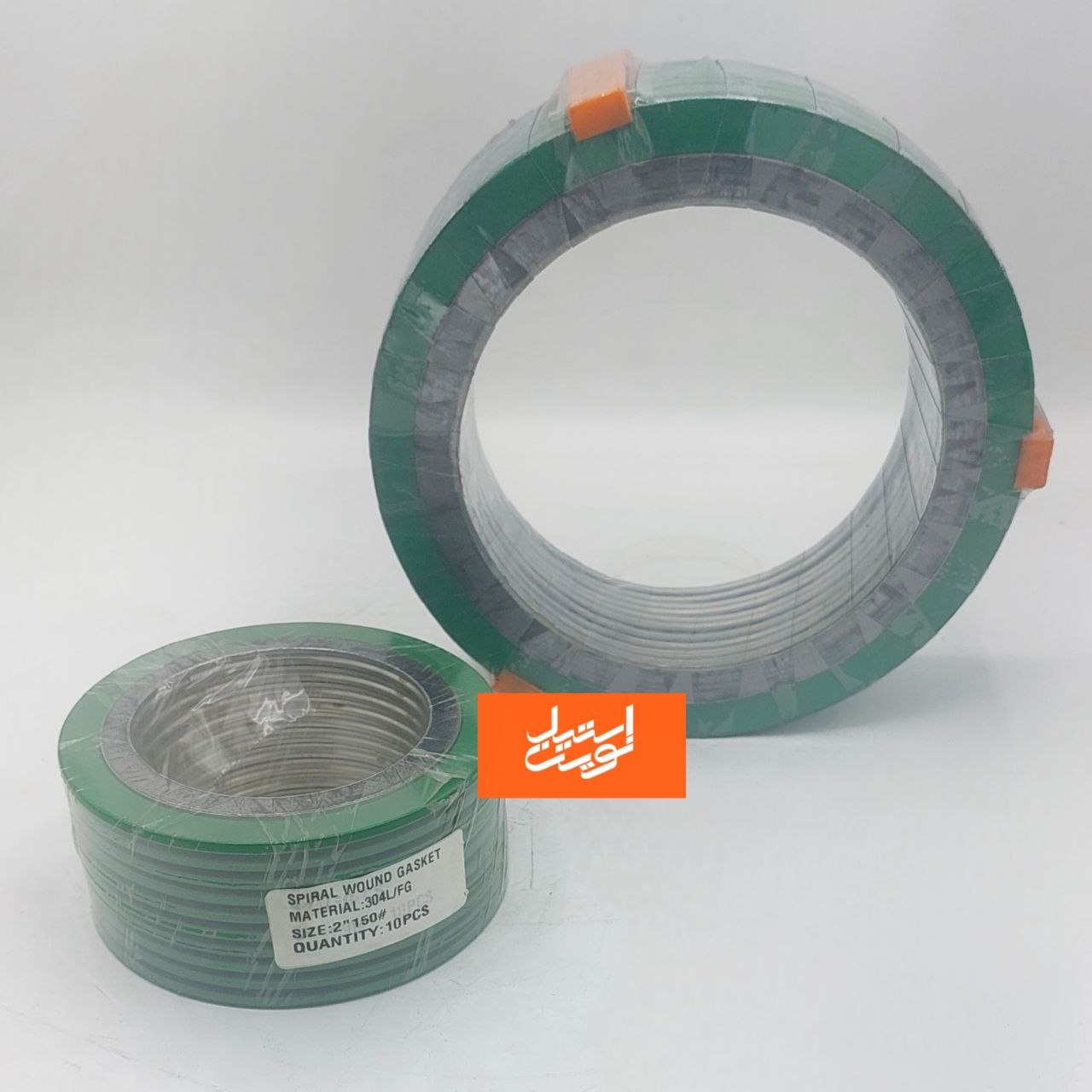

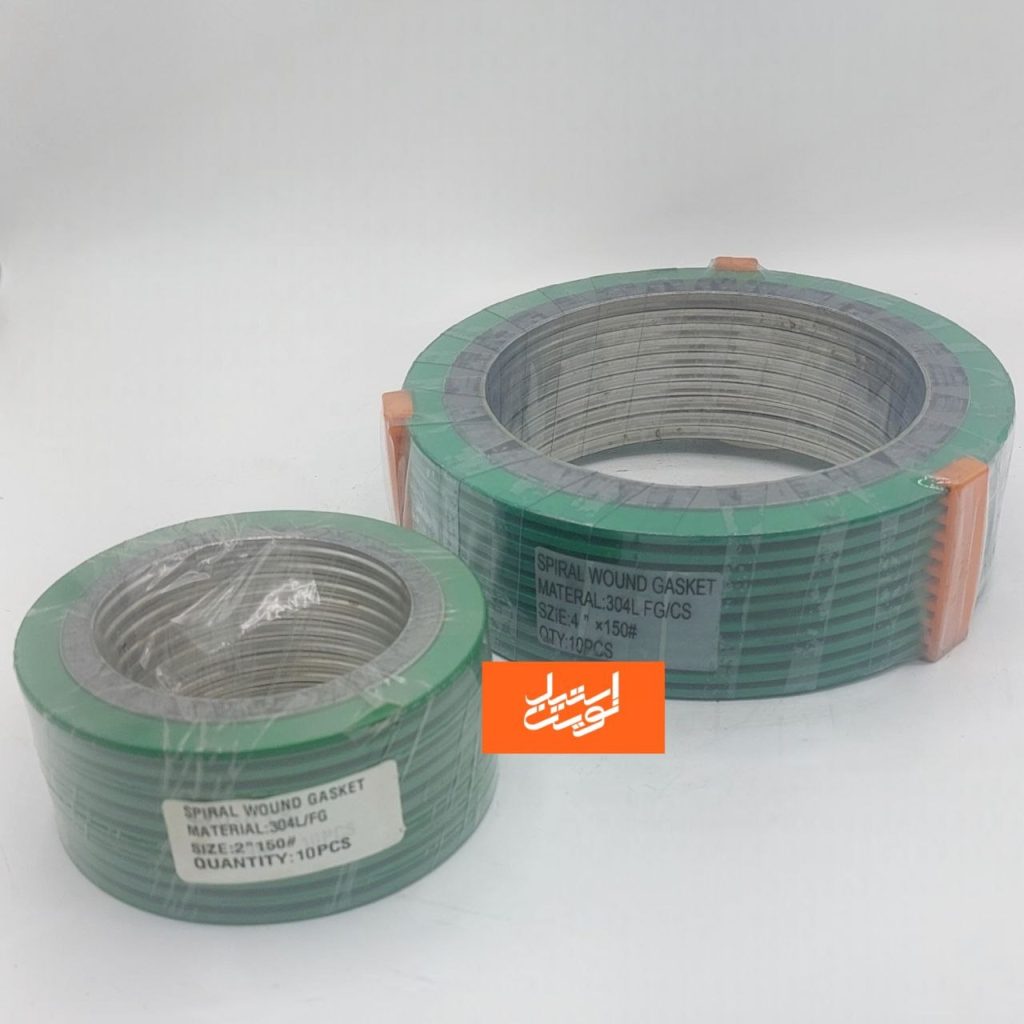

گسکت اسپیرال چیست؟

گسکت اسپیرال یک نوع گسکت نیمه‌فلزی است که از ترکیب نوار فلزی نازک و یک ماده نرم آب‌بندکننده ساخته می‌شود. تولیدکننده‌ها نوار فلزی را به‌صورت مارپیچ دور یک هسته می‌پیچند و بین لایه‌های فلزی، یک ماده نرم مثل گرافیت یا PTFE قرار می‌دهند. همین ساختار باعث می‌شود گسکت هم استحکام فلزی داشته باشد و هم انعطاف لازم برای آب‌بندی را فراهم کند.

این ترکیب هوشمندانه باعث می‌شود گسکت اسپیرال در برابر لرزش، تغییرات دما، نوسانات فشار، و نشست فلنج عملکرد بسیار خوبی داشته باشد. به همین دلیل، این گسکت را در بسیاری از پروژه‌های حساس جایگزین گزینه‌های ساده‌تر کرده‌اند.

در واقع، وقتی یک فلنج تحت فشار قرار می‌گیرد، سطح آن همیشه کاملاً یکنواخت نمی‌ماند. تغییرات دما و فشار می‌توانند باعث باز و بسته شدن بسیار جزئی فلنج شوند. گسکت اسپیرال با خاصیت فنری خود این تغییرات را جبران می‌کند و اجازه نمی‌دهد سیال از محل اتصال عبور کند.

گسکت اسپیرال وند چیست و چه فرقی با گسکت اسپیرال دارد؟

از نظر فنی، گسکت اسپیرال و گسکت اسپیرال وند به یک محصول اشاره می‌کنند. واژه “Wound” در انگلیسی به معنی “پیچیده‌شده” است و دقیقاً به همان ساختار مارپیچی این گسکت اشاره دارد. در بازار ایران، بعضی‌ها فقط می‌گویند گسکت اسپیرال و بعضی‌ها می‌گویند گسکت اسپیرال وند؛ اما هر دو نام معمولاً برای یک محصول واحد استفاده می‌شوند.

با این حال، در مکالمات فنی، گاهی کاربران این واژه‌ها را برای اشاره به مدل‌های مختلف استفاده می‌کنند. مثلاً برخی افراد با شنیدن نام اسپیرال وند، به مدل‌های دارای رینگ داخلی و خارجی فکر می‌کنند. اما از نظر اصل طراحی، پایه و اساس هر دو یکی است: یک نوار فلزی مارپیچ به همراه فیلر آب‌بندکننده.

گسکت اسپیرال از چه اجزایی تشکیل شده است؟

برای اینکه بهتر بفهمیم چرا این محصول تا این اندازه محبوب شده، باید اجزای آن را دقیق بشناسیم. گسکت اسپیرال معمولاً از سه بخش اصلی تشکیل می‌شود:

1. نوار فلزی مارپیچ

این نوار، اسکلت اصلی گسکت را تشکیل می‌دهد. تولیدکننده‌ها این نوار را از آلیاژهای مقاوم می‌سازند تا در برابر فشار، خمش و خوردگی مقاومت کافی داشته باشد. این نوار نقش اصلی را در حفظ شکل و استحکام گسکت بر عهده دارد.

2. فیلر یا ماده پرکننده

فیلر همان بخشی است که عمل آب‌بندی را انجام می‌دهد. این ماده نرم بین لایه‌های فلزی قرار می‌گیرد و فضاهای ریز سطح فلنج را پر می‌کند. رایج‌ترین فیلرها عبارت‌اند از:

• گرافیت
• PTFE
• وایتون
• میکا در دماهای خاص

هر کدام از این فیلرها کاربرد مشخصی دارند. مثلاً گرافیت برای دماهای بالا و بخار بسیار مناسب است، در حالی که PTFE در برابر مواد خورنده و شیمیایی عملکرد بهتری دارد.

3. رینگ‌ های فلزی

در برخی مدل‌ها، یک یا دو رینگ فلزی هم به ساختار اضافه می‌شود. این رینگ‌ها نقش مهمی در نصب، استحکام و هدایت صحیح گسکت دارند. همین بخش است که مدل‌های تک‌رینگ و دورینگ را از هم جدا می‌کند.

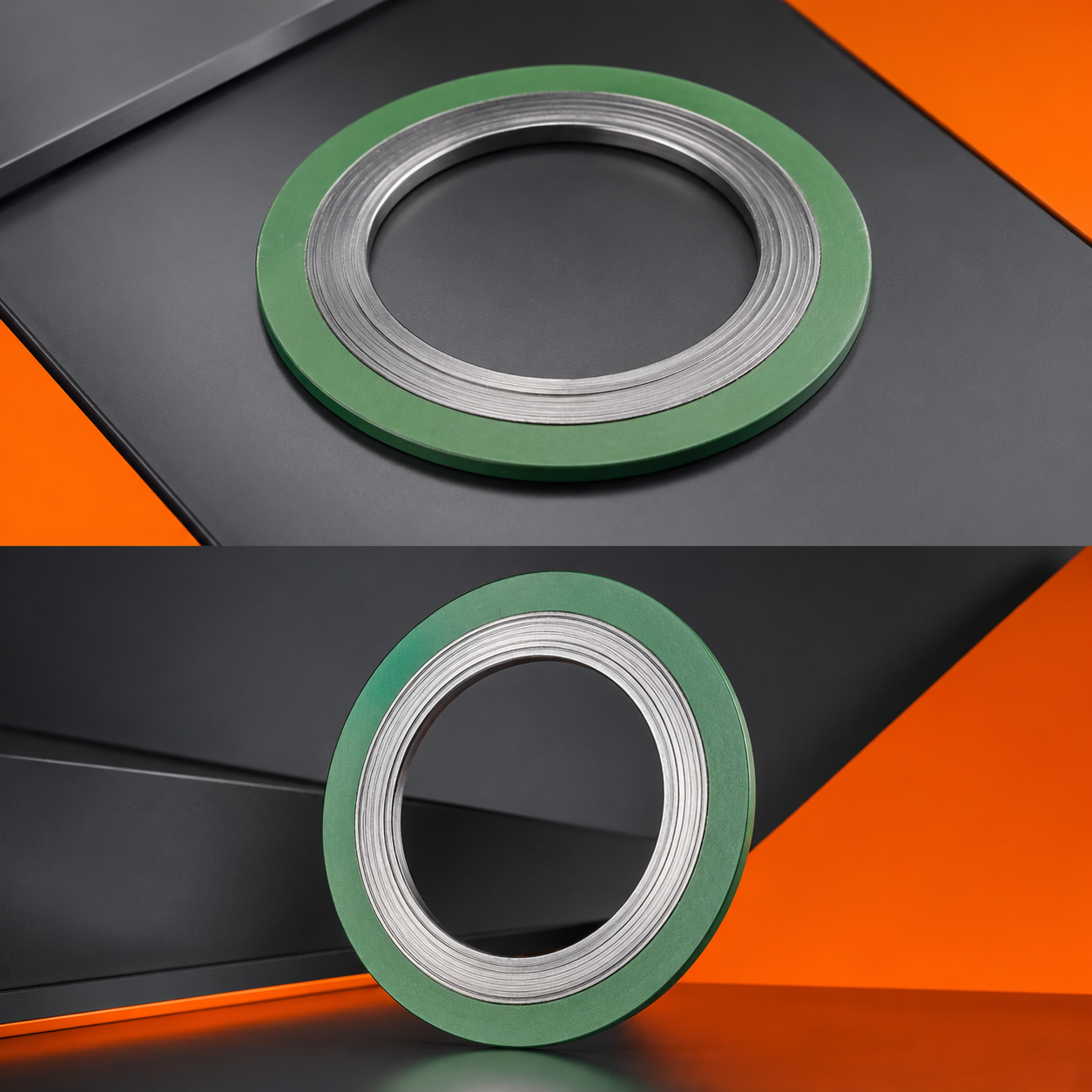

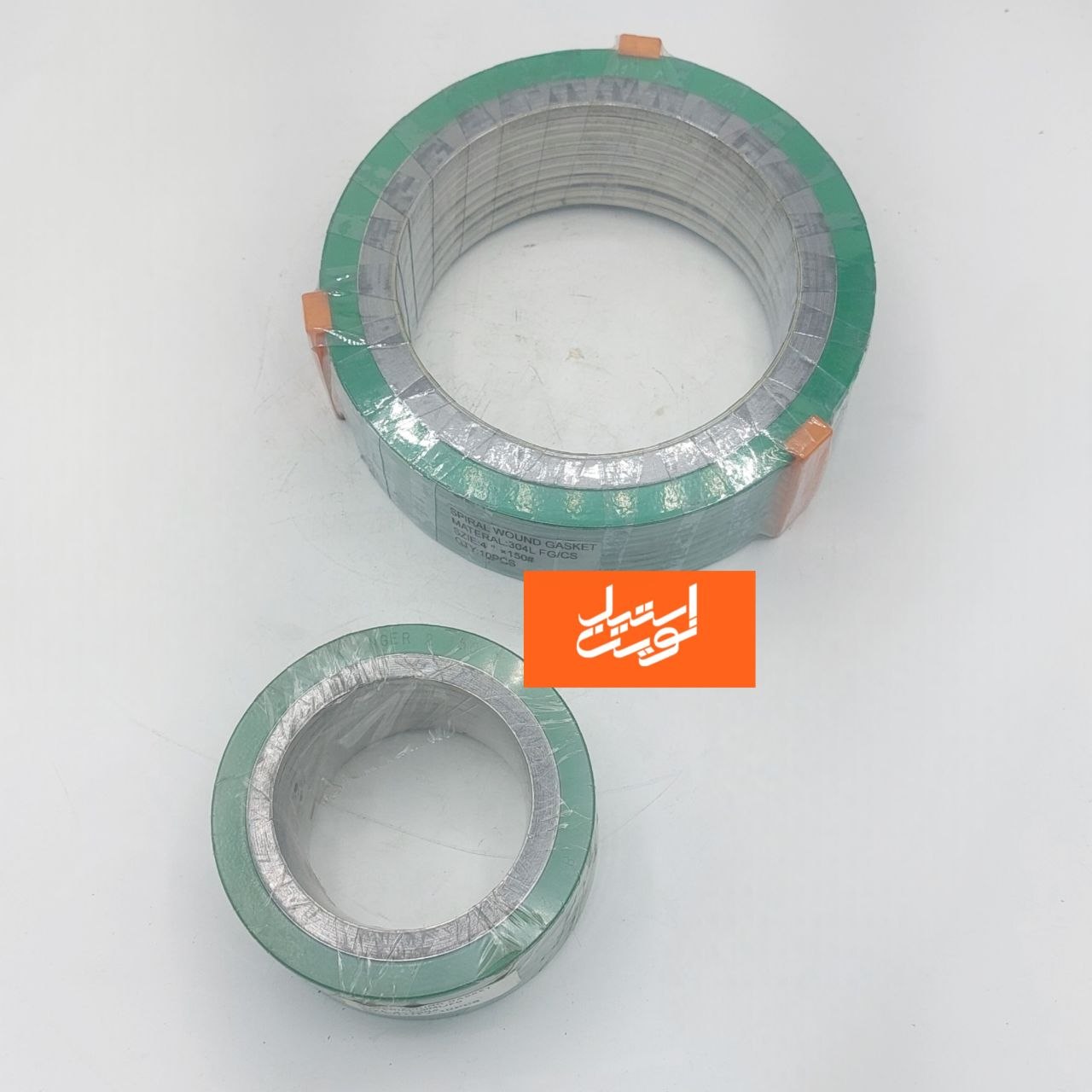

تک‌ رینگ و دورینگ یعنی چه؟

یکی از مهم‌ترین بخش‌های انتخاب گسکت اسپیرال همین موضوع است. خیلی از خریداران هنگام سفارش، فقط نام گسکت را می‌دانند اما تفاوت بین تک‌رینگ و دورینگ را نمی‌شناسند. در حالی که همین تفاوت می‌تواند روی عملکرد، ایمنی و حتی طول عمر گسکت تأثیر بگذارد.

گسکت تک‌ رینگ چیست؟

تک‌ رینگ به گسکتی گفته می‌شود که فقط یک رینگ خارجی دارد. این رینگ خارجی معمولاً از جنس فلز مقاوم ساخته می‌شود و نقش آن در مرکز نگه‌داشتن گسکت داخل فلنج است.

مزایای تک‌رینگ:

• نصب راحت‌تر
• هم‌مرکز شدن بهتر روی فلنج
• کاهش خطای نصب
• مناسب برای بسیاری از کاربردهای عمومی

در این مدل، رینگ خارجی به‌عنوان راهنما عمل می‌کند و باعث می‌شود گسکت دقیق‌تر در جای خود قرار بگیرد. این موضوع به‌ویژه در پروژه‌هایی که سرعت نصب مهم است، اهمیت زیادی دارد.

گسکت دورینگ چیست؟

دورینگ یعنی گسکتی که هم رینگ داخلی دارد و هم رینگ خارجی. این مدل از نظر فنی کامل‌تر و مقاوم‌تر از مدل تک‌رینگ است. رینگ داخلی از بخش اسپیرال در برابر فشار مستقیم سیال، خوردگی لبه داخلی و تغییر شکل محافظت می‌کند. رینگ خارجی هم مثل مدل تک‌رینگ وظیفه مرکزدهی را انجام می‌دهد.

مزایای دورینگ:

• تحمل بهتر فشار
• حفاظت بیشتر از لایه‌های مارپیچ
• افزایش عمر مفید
• مناسب برای شرایط سخت‌تر
• عملکرد بهتر در خطوط بخار و سیالات خورنده

اگر خط شما فشار بالا، دمای بالا یا سیال خورنده دارد، معمولاً دورینگ انتخاب مطمئن‌تری است. در بسیاری از پروژه‌های حساس، مهندسان به‌جای مدل ساده‌تر، مدل دورینگ را ترجیح می‌دهند تا ریسک نشتی را کاهش دهند.

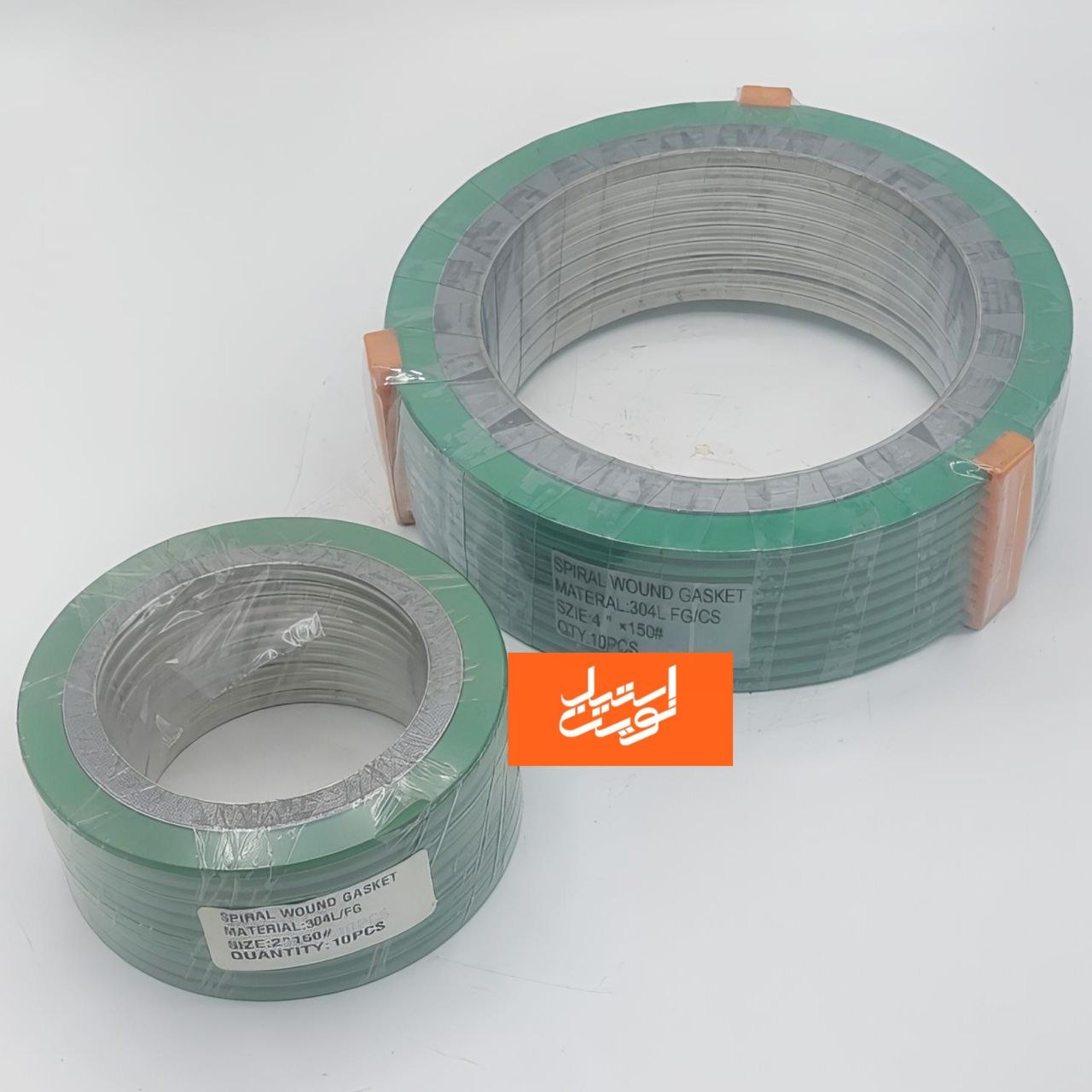

گسکت اسپیرال واشر فلزی برای چه کاربردهایی به کار می‌رود؟

کاربرد این محصول بسیار گسترده است. هر جا که اتصال فلنجی وجود داشته باشد و خط با فشار یا دمای بالا کار کند، گسکت اسپیرال یکی از گزینه‌های اصلی محسوب می‌شود. مهم‌ترین کاربردها عبارت‌اند از:

• صنایع نفت و گاز
• پتروشیمی
• پالایشگاه‌ها
• نیروگاه‌ها
• خطوط بخار
• خطوط انتقال مواد شیمیایی
• صنایع فولاد
• صنایع آب و فاضلاب
• واحدهای فرایندی
• مبدل‌های حرارتی
• پمپ‌ها و تجهیزات فلنجی
• خطوط سیال با نوسان دما و فشار

در این محیط‌ها، گسکت اسپیرال به‌دلیل ترکیب فلز و فیلر، عملکردی قابل اعتماد ارائه می‌دهد. این قطعه هم در خطوط معمولی و هم در سیستم‌های بسیار حساس به کار می‌رود.

گسکت اسپیرال چه فشارهایی را تحمل می‌کند؟

میزان تحمل فشار گسکت اسپیرال به چند عامل بستگی دارد:

• نوع آلیاژ نوار فلزی
• نوع فیلر
• وجود تک‌رینگ یا دورینگ
• کلاس فلنج
• دما
• نوع سیال
• کیفیت نصب

اما به‌طور کلی، گسکت اسپیرال برای فشارهای بالا طراحی شده است. این محصول در کلاس‌های مختلف فلنج مثل:

• Class 150
• Class 300
• Class 600
• Class 900
• Class 1500
• Class 2500

استفاده می‌شود.

البته فشار واقعی تحمل‌شده فقط به کلاس فلنج وابسته نیست. برای مثال، گسکتی که از استیل 316L و فیلر گرافیت ساخته شده، در دما و فشار بالا عملکرد بسیار بهتری از یک نمونه ساده‌تر دارد. در خطوط بخار و پتروشیمی، همین تفاوت می‌تواند تعیین‌کننده باشد.

در عمل، این گسکت‌ها برای شرایطی طراحی شده‌اند که گسکت‌های غیرفلزی معمولی دیگر جواب نمی‌دهند. اگر سیستم شما دچار نوسان فشار باشد، اسپیرال وند می‌تواند آب‌بندی بهتری ارائه کند، چون ساختار فنری آن فشار را یکنواخت‌تر پخش می‌کند.

چه سایزهایی از گسکت اسپیرال وجود دارد؟

گسکت اسپیرال در سایزهای متنوعی تولید می‌شود تا با استانداردهای مختلف فلنج سازگار باشد. این سایزها معمولاً مطابق استانداردهای ASME و DIN تولید می‌شوند. بازه سایز به‌صورت کلی شامل موارد زیر است:

• از 1/2 اینچ
• تا 24 اینچ
• و در بسیاری از مدل‌ها تا 60 اینچ یا بیشتر

سایزهای رایج در صنعت معمولاً این‌ها هستند:

• 1/2″
• 3/4″
• 1″
• 1 1/2″
• 2″
• 2 1/2″
• 3″
• 4″
• 5″
• 6″
• 8″
• 10″
• 12″
• 14″
• 16″
• 18″
• 20″
• 24″

البته انتخاب سایز فقط به قطر اسمی فلنج بستگی ندارد. شما باید استاندارد فلنج، ضخامت، کلاس فشار، نوع رینگ و نوع سطح فلنج را هم در نظر بگیرید. به همین دلیل، هنگام خرید گسکت اسپیرال، فقط به عدد سایز اکتفا نکنید و حتماً مشخصات فنی فلنج را بررسی کنید.

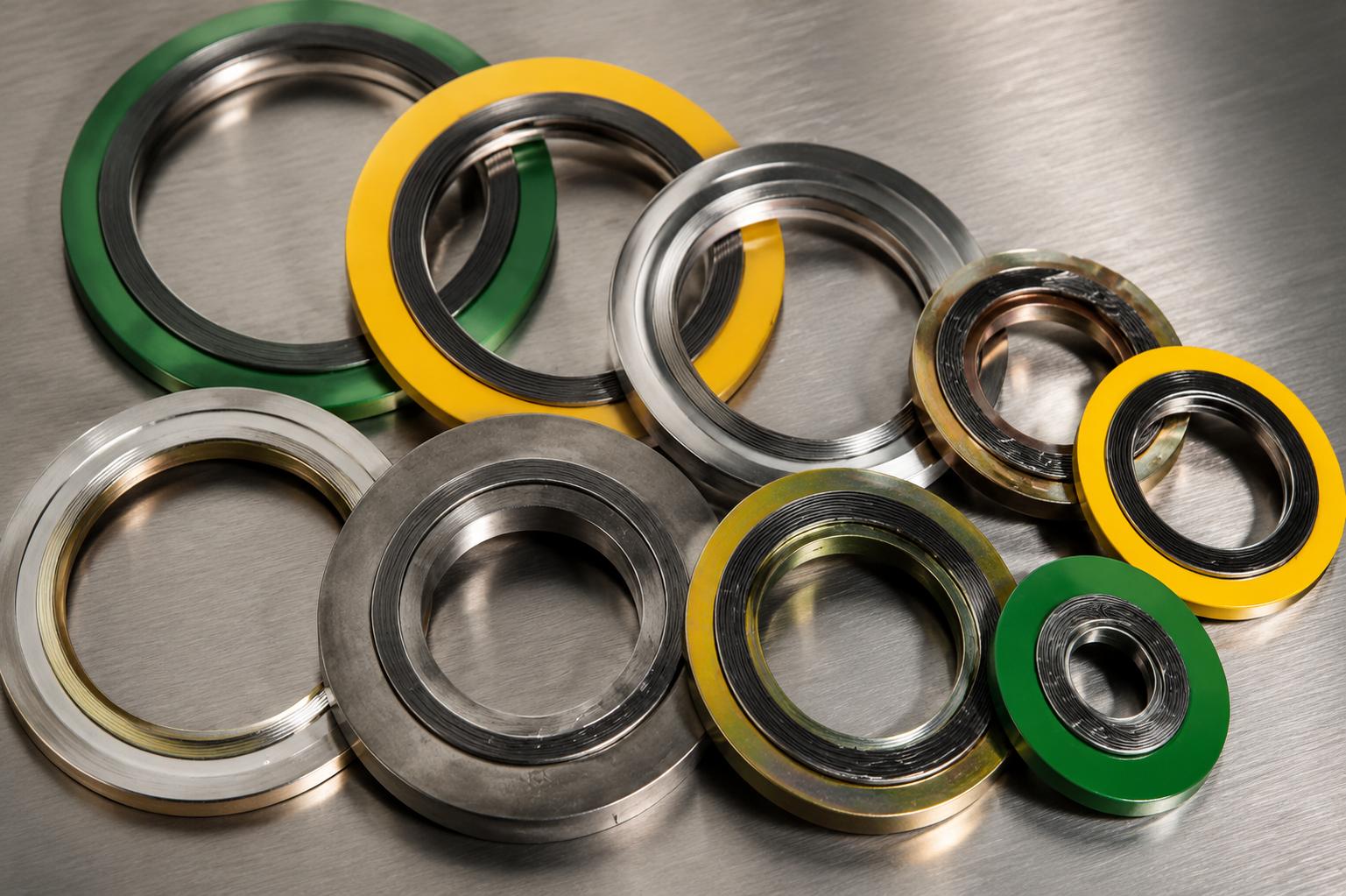

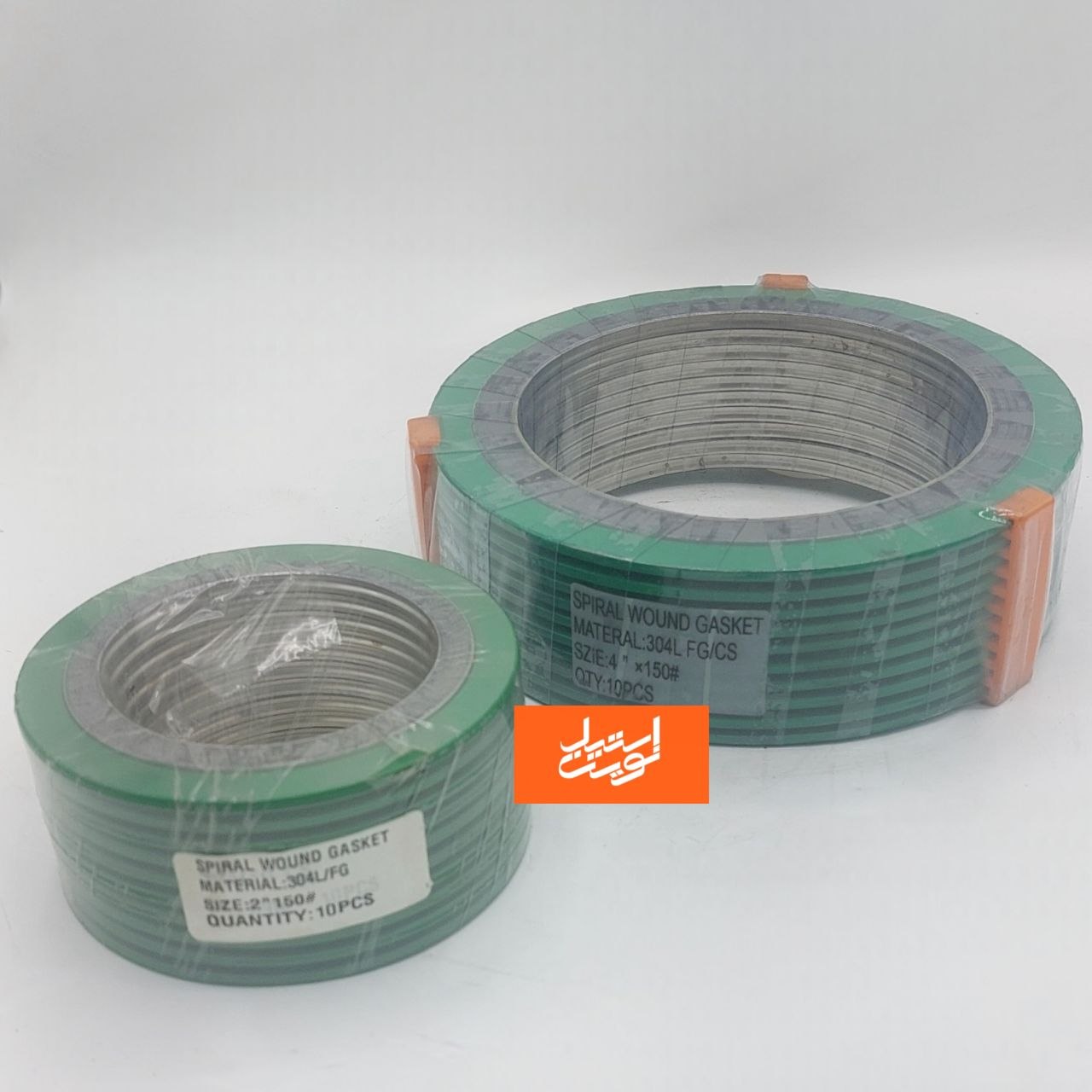

آلیاژهای گسکت اسپیرال کدام‌اند؟

یکی از مهم‌ترین مزیت‌های این محصول تنوع آلیاژی بالای آن است. تولیدکننده‌ها بسته به شرایط کاری، نوار فلزی و رینگ‌ها را از آلیاژهای مختلف می‌سازند. انتخاب آلیاژ درست باعث می‌شود گسکت در برابر خوردگی، اکسیداسیون، دما و مواد شیمیایی عملکرد مناسبی داشته باشد.

آلیاژهای رایج نوار فلزی

• استنلس استیل 304
• استنلس استیل 316
• استنلس استیل 316L
• استنلس استیل 321
• مونل (Monel)
• اینکونل (Inconel)
• هاستلوی (Hastelloy)
• تیتانیوم
• فولاد کربنی
• آلیاژهای ویژه ضدخوردگی

انتخاب‌های رایج بر اساس کاربرد

1. استیل 304

این آلیاژ برای شرایط عمومی مناسب است. اگر سیال خیلی خورنده نباشد و دمای کاری در محدوده متعارف باشد، 304 می‌تواند گزینه اقتصادی و قابل قبولی باشد.

2. استیل 316 و 316L

این آلیاژها در صنایع حساس‌تر کاربرد دارند. وجود مولیبدن در 316 باعث افزایش مقاومت در برابر خوردگی می‌شود. نسخه 316L به دلیل کربن پایین‌تر، برای شرایطی که جوشکاری و مقاومت خوردگی بین‌دانه‌ای اهمیت دارد، بسیار مناسب است. در صنایع غذایی، دارویی، شیمیایی و بخار، این گرید محبوبیت زیادی دارد.

3. استیل 321

این آلیاژ در برابر دمای بالا عملکرد خوبی دارد و برای برخی کاربردهای حرارتی مناسب است.

4. مونل

مونل را برای محیط‌های خاص و خورنده، مخصوصاً برخی محیط‌های دریایی و شیمیایی استفاده می‌کنند.

5. اینکونل

اگر دما و خوردگی همزمان بالا باشد، اینکونل یکی از بهترین انتخاب‌هاست. این آلیاژ در محیط‌های بسیار سخت عملکرد عالی دارد.

6. هاستلوی

هاستلوی برای شرایط شیمیایی بسیار خورنده و پروژه‌های فوق‌حساس مناسب است.

7. تیتانیوم

در بعضی خطوط شیمیایی خاص، تیتانیوم انتخاب مناسبی است چون وزن کم و مقاومت خوردگی بالایی دارد.

فیلرهای گسکت اسپیرال چه هستند؟

فیلر بخش نرم آب‌بندکننده گسکت است و انتخاب آن اهمیت بسیار زیادی دارد. رایج‌ترین فیلرها عبارت‌اند از:

گرافیت

گرافیت یکی از بهترین فیلرها برای دما و فشار بالا است. این ماده در خطوط بخار، نفت، گاز و حرارت بالا بسیار کاربرد دارد.

مزایا:

• مقاومت دمایی بالا
• آب‌بندی قوی
• تحمل خوب در برابر فشار
• مناسب برای بسیاری از سیالات صنعتی

PTFE

PTFE یا تفلون برای محیط‌های شیمیایی و خورنده انتخاب بسیار خوبی است.

مزایا:

• مقاومت عالی در برابر مواد شیمیایی
• اصطکاک کم
• عملکرد خوب در محیط‌های خورنده

میکا

میکا را برای دمای بسیار بالا در برخی کاربردهای خاص استفاده می‌کنند.

وایتون و مواد خاص دیگر

در برخی پروژه‌ها، بسته به نوع سیال و دما، از ترکیبات خاص‌تری هم استفاده می‌شود. اما برای اکثر کاربردهای صنعتی، گرافیت و PTFE بیشترین مصرف را دارند.

تفاوت گسکت اسپیرال با گسکت‌های معمولی چیست؟

گسکت‌های ساده معمولاً از ورق‌های غیرفلزی، لاستیکی یا مواد نرم ساخته می‌شوند. این گسکت‌ها برای فشار و دمای بالا همیشه مناسب نیستند. اما گسکت اسپیرال ویژگی‌های زیر را دارد:

• تحمل فشار بالاتر
• مقاومت بهتر در برابر دمای بالا
• جبران بهتر لرزش و تغییرات فلنج
• طول عمر بیشتر
• آب‌بندی مطمئن‌تر
• مناسب برای سیالات خورنده و بخار

به همین دلیل، وقتی پروژه حساس باشد، مهندس خرید معمولاً به‌جای گسکت ساده، سراغ اسپیرال وند می‌رود.

ساختار فلزی و فنی گسکت چگونه است؟

گسکت اسپیرال فقط یک حلقه ساده نیست. این قطعه با دقت بالا ساخته می‌شود تا هم فشار مکانیکی را تحمل کند و هم سطح آب‌بندی مناسبی ایجاد کند. ساختار آن معمولاً شامل:

• لایه مارپیچی فلزی
• فیلر نرم بین لایه‌ها
• رینگ راهنما یا رینگ داخلی
• ضخامت استاندارد
• قطر داخلی و خارجی دقیق

این اجزا کنار هم کار می‌کنند. رینگ‌ها نصب را دقیق می‌کنند، نوار فلزی استحکام را بالا می‌برد و فیلر نشتی را می‌بندد. اگر یکی از این اجزا کیفیت مناسبی نداشته باشد، کل عملکرد گسکت افت می‌کند.

چرا گسکت اسپیرال محبوب شده است؟

دلایل محبوبیت این گسکت واضح است:

1. آب‌بندی مطمئن
2. تحمل فشار و دمای بالا
3. تنوع آلیاژی
4. مناسب برای سیالات مختلف
5. مقاومت در برابر نوسان خط
6. عمر مفید مناسب
7. نصب نسبتاً ساده
8. سازگاری با فلنج‌های صنعتی

در پروژه‌های صنعتی، این ویژگی‌ها دقیقاً همان چیزهایی هستند که مدیر پروژه و واحد فنی به آن نیاز دارند.

نکات مهم در انتخاب گسکت اسپیرال

اگر می‌خواهید گسکت مناسبی انتخاب کنید، این موارد را حتماً بررسی کنید:

• نوع سیال
• دمای کاری
• فشار کاری
• جنس فلنج
• کلاس فلنج
• استاندارد مورد استفاده
• نوع سطح فلنج
• نیاز به تک‌رینگ یا دورینگ
• جنس نوار فلزی
• نوع فیلر
• ابعاد دقیق

انتخاب اشتباه می‌تواند باعث نشتی، خرابی زودهنگام یا حتی آسیب به فلنج شود.

روش نصب گسکت اسپیرال

نصب درست این قطعه به اندازه انتخاب آن مهم است. اگر نصب اصولی انجام نشود، حتی بهترین گسکت هم نمی‌تواند عملکرد مطلوبی داشته باشد.

مراحل کلی نصب:

1. سطح فلنج را تمیز کنید.
2. سطح را از خط و خش، زنگ‌زدگی و آلودگی پاک کنید.
3. گسکت را دقیق در محل قرار دهید.
4. پیچ‌ها را به‌صورت ضربدری و مرحله‌ای سفت کنید.
5. از گشتاور مناسب استفاده کنید.
6. بعد از راه‌اندازی، نشتی را بررسی کنید.

نصب نامناسب یکی از رایج‌ترین علت‌های خرابی گسکت است. بنابراین همیشه نصب را جدی بگیرید.

چه عواملی عمر گسکت اسپیرال را کم می‌کنند؟

• انتخاب آلیاژ نامناسب
• دمای خارج از محدوده
• فشار بیش از حد
• نصب نادرست
• سفت کردن غیراصولی پیچ‌ها
• کیفیت پایین سطح فلنج
• استفاده از فیلر نامناسب
• خوردگی شیمیایی شدید

اگر این موارد کنترل شوند، گسکت می‌تواند مدت زمان مناسبی در مدار باقی بماند.

جدول کلی آلیاژها و کاربردها

گسکت اسپیرال برای چه صنایعی مناسب‌تر است؟

نفت و گاز

برای خطوط انتقال و تجهیزات تحت فشار بالا، این گسکت یکی از گزینه‌های اصلی است.

پتروشیمی

به دلیل تماس با سیالات شیمیایی و فشارهای متغیر، انتخاب آلیاژ مناسب اهمیت زیادی دارد.

نیروگاه

در خطوط بخار و تجهیزات دمای بالا، اسپیرال وند عملکرد خوبی دارد.

صنایع غذایی و دارویی

در صورت انتخاب آلیاژ مناسب مثل 316L، می‌توان از آن در برخی تجهیزات فرایندی استفاده کرد.

صنایع شیمیایی

اگر فیلر و آلیاژ درست انتخاب شود، این محصول در برابر مواد خورنده بسیار قابل اعتماد است.

تفاوت گسکت اسپیرال با گسکت فلزی ساده

گسکت فلزی ساده استحکام دارد، اما انعطاف آن کمتر است. اسپیرال وند به خاطر ترکیب فلز و فیلر، هم استحکام دارد و هم قابلیت فشرده شدن مناسب. همین ویژگی باعث می‌شود آب‌بندی بهتری ارائه دهد.

سوالات متداول درباره گسکت اسپیرال وند

1. گسکت اسپیرال وند برای چه فشارهایی مناسب است؟

این گسکت برای کلاس‌های مختلف فلنج و فشارهای بالا طراحی شده و بسته به آلیاژ و فیلر می‌تواند در کلاس‌های 150 تا 2500 عملکرد مناسبی داشته باشد.

2. تک‌ رینگ بهتر است یا دورینگ؟

اگر خط شما شرایط معمولی دارد، تک‌رینگ می‌تواند کافی باشد. اگر فشار، دما یا خوردگی بالاست، دورینگ انتخاب مطمئن‌تری است.

3. بهترین آلیاژ برای گسکت اسپیرال چیست؟

برای شرایط عمومی 304 مناسب است، اما برای محیط‌های حساس‌تر 316L انتخاب بهتری محسوب می‌شود.

4. آیا گسکت اسپیرال برای بخار مناسب است؟

بله، اگر فیلر گرافیت و آلیاژ مناسب انتخاب شود، این گسکت برای بخار بسیار مناسب است.

5. آیا می‌توان از این گسکت در سیالات شیمیایی استفاده کرد؟

بله، اما باید فیلر و آلیاژ دقیقاً متناسب با نوع سیال انتخاب شود.

6. عمر مفید گسکت اسپیرال چقدر است؟

عمر مفید به شرایط کاری، کیفیت نصب و نوع سیال بستگی دارد. در شرایط مناسب، این گسکت عمر خوبی ارائه می‌دهد.

جمع‌بندی

اگر بخواهیم ساده و دقیق بگوییم، گسکت اسپیرال و گسکت اسپیرال وند یکی از بهترین گزینه‌ها برای آب‌بندی فلنج‌ها در صنایع سنگین و حساس هستند. این محصول با ساختار مارپیچی، آلیاژهای متنوع، فیلرهای مختلف و قابلیت ارائه در مدل‌های تک‌رینگ و دورینگ، نیازهای گوناگون صنعتی را پوشش می‌دهد.

وقتی شما گسکت مناسب را انتخاب می‌کنید، فقط یک قطعه نمی‌خرید؛ شما از توقف خط، نشتی، خرابی تجهیزات و هزینه‌های اضافی جلوگیری می‌کنید. به همین دلیل، انتخاب این محصول باید با دقت انجام شود و حتماً شرایط کاری، نوع سیال، فشار، دما و جنس فلنج در نظر گرفته شود.
