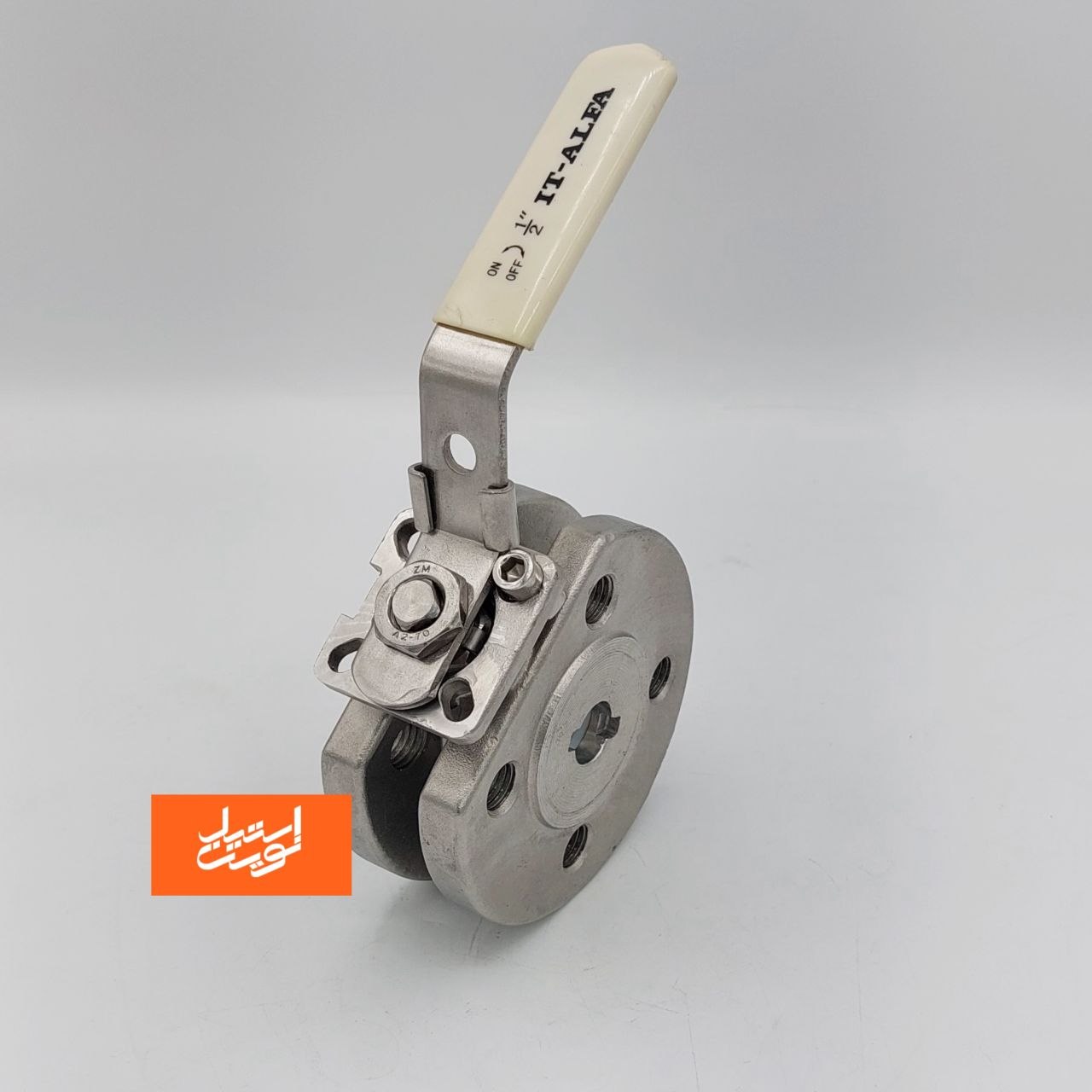

بال ولو ویفری کلاس ۱۵۰ راهنمای جامع خرید و نصب

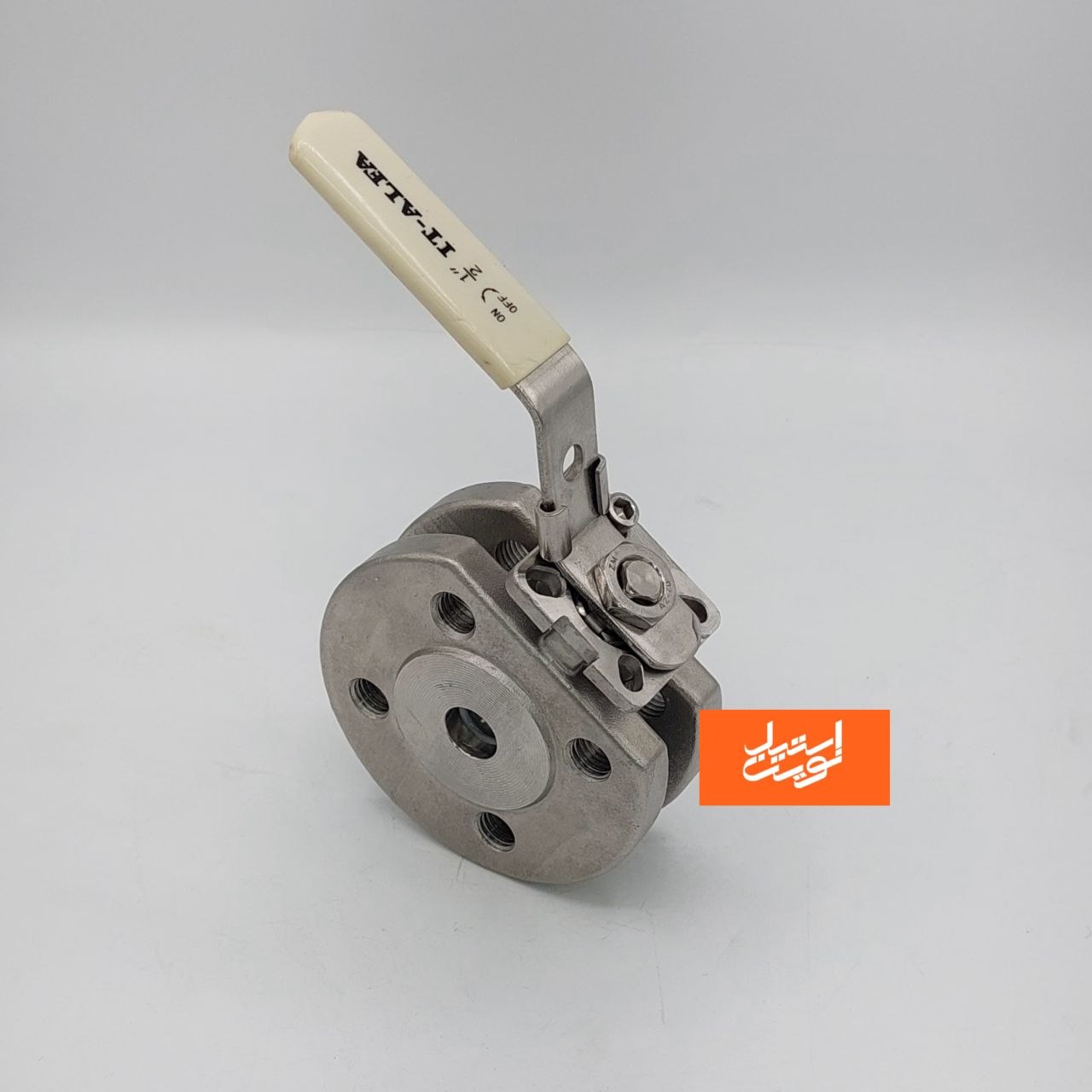

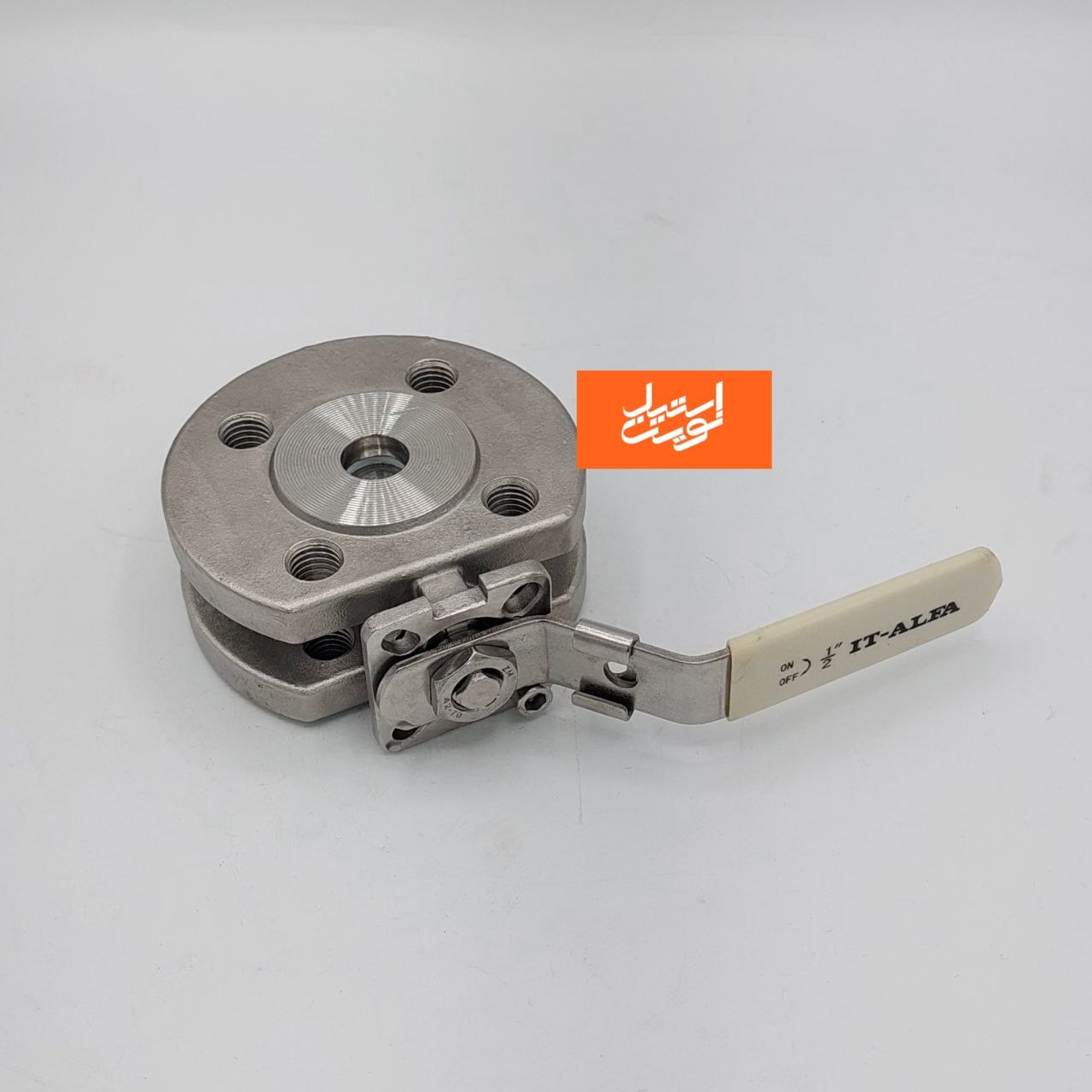

بال ولو ویفری یکی از پرکاربردترین شیرهای صنعتی است که به دلیل طراحی فشرده (Compact Design) و اشغال فضای بسیار کم، در خطوط انتقال سیالات اهمیت حیاتی دارد. این شیرها با متریال فولاد کربنی و استنلس استیل برای طیف وسیعی از صنایع تولید می‌شوند.

تحلیل مهندسی بال ولو ویفری و جایگاه آن در صنعت

بال ولو ویفری (Wafer Ball Valve) به دلیل ساختار بدون فلنج سنگین، وزن بسیار کمی دارد و بین دو فلنج لوله قرار می‌گیرد. این ویژگی باعث می‌شود هزینه نصب و نگهداری به شدت کاهش یابد.

متریال و آلیاژهای ساخت (فولاد و استیل)

انتخاب متریال صحیح برای شیرهای ویفری بستگی به نوع سیال و فشار کاری دارد:

• فولاد کربنی (WCB): مناسب برای خطوط انتقال نفت و گاز که دمای محیطی دارند.
• استنلس استیل (CF8 / CF8M): بهترین انتخاب برای صنایع غذایی، دارویی و سیالات خورنده که مقاومت بالایی در برابر اکسیداسیون نیاز دارند.

کلاس فشاری و استانداردهای تحمل فشار

توپی ویفری طبق استانداردهای جهانی برای فشارهای مختلف طراحی می‌شوند:

• کلاس ۱۵۰ و کلاس ۳۰۰: بر اساس استاندارد ASME B16.34 که برای محیط‌های صنعتی سنگین کاربرد دارند.
• PN 16 و PN 40: بر اساس استاندارد DIN که در بسیاری از پروژه‌های تاسیساتی ایران و اروپا رایج است.

جدول سایزهای موجود در بازار

این شیرها در سایزهای استاندارد برای پوشش انواع دبی جریان عرضه می‌شوند:

• ۱/۲ اینچ
• ۳/۴ اینچ
• ۱ اینچ
• ۱ ۱/۴ اینچ
• ۱ ۱/۲ اینچ
• ۲ اینچ
• ۳ اینچ
• ۴ اینچ

روش نصب و شرایط عملیاتی شیرهای ویفری

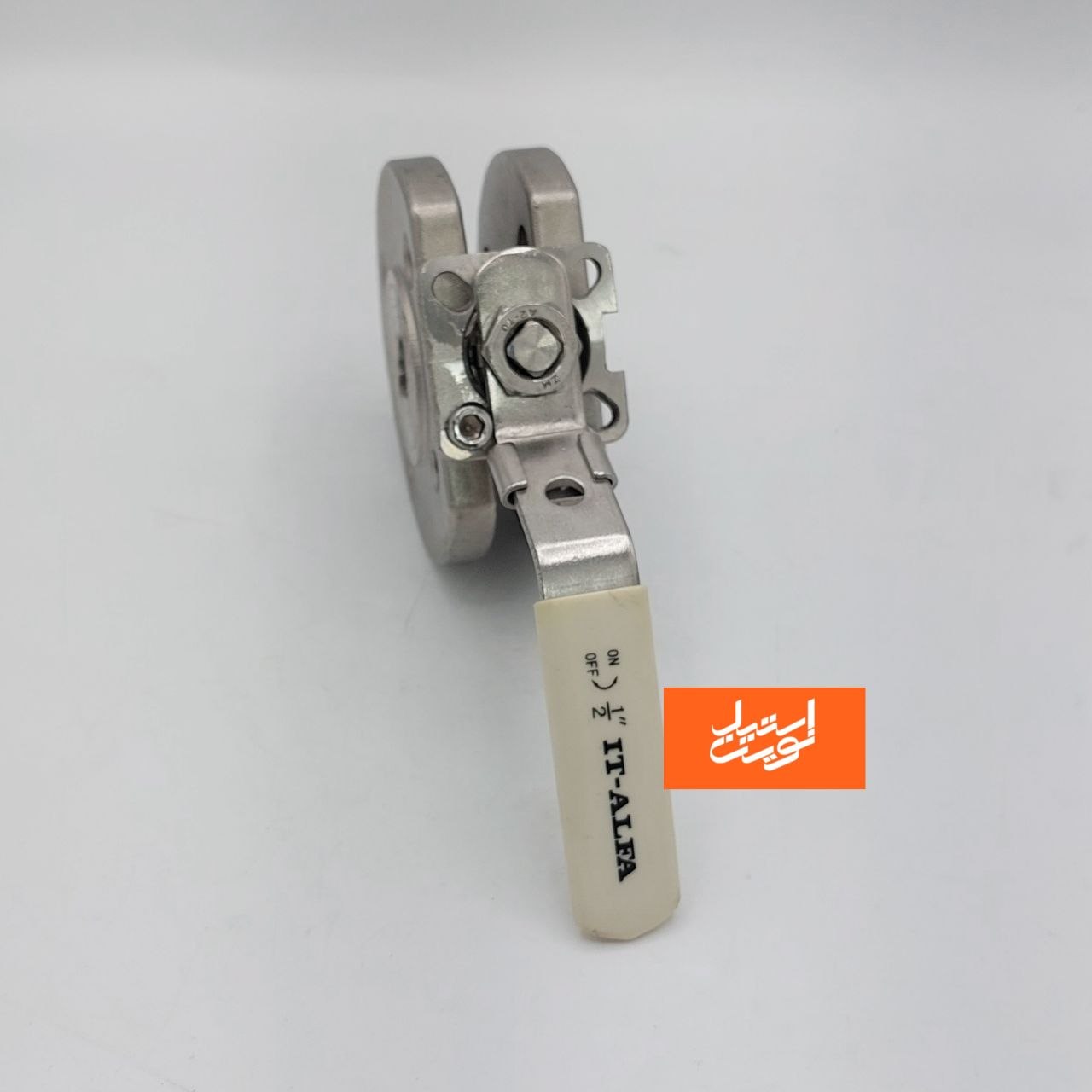

نصب صحیح شیر بین فلنجی تضمین کننده عمر طولانی شیر است:

۱. تراز بودن لوله‌ها: فاصله بین دو فلنج باید دقیقاً برابر با طول بدنه شیر باشد تا از وارد شدن فشار مکانیکی به بدنه شیر جلوگیری شود.

۲. استفاده از گسکت: حتما از واشرها یا گسکت‌های استاندارد (متناسب با نوع سیال) در دو سمت شیر استفاده کنید.

۳. سفت کردن پیچ‌ها: پیچ‌های فلنج باید به صورت ضربدری سفت شوند تا فشار به طور یکنواخت به بدنه شیر وارد گردد.

قابلیت نصب اکچویتور (بادی و برقی)

یکی از ویژگی‌های بارز این بال ولوها، طراحی بالای بدنه (ISO Mounting Pad) است. این استاندارد اجازه می‌دهد تا:

• اکچویتور پنوماتیک (بادی): برای سیستم‌های ایمنی و قطع سریع جریان (ESD) استفاده شود.
• اکچویتور برقی: برای سیستم‌های اتوماسیون صنعتی و کنترل از راه دور از طریق اتاق فرمان.

پرسش و پاسخ های متداول برای خریداران

سوال ۱: آیا بال ولو ویفری کلاس ۱۵۰ برای بخار داغ مناسب است؟

پاسخ: بله، به شرطی که سیت (Seat) و آب بندهای داخل شیر از جنس تفلون تقویت شده (RPTFE) یا گرافیت باشد.

سوال ۲: تفاوت اصلی کلاس ۳۰۰ و PN 40 چیست؟

پاسخ: کلاس ۳۰۰ بر اساس استانداردهای آمریکایی ASME طراحی شده و فشار کاری بالاتری را در دماهای مختلف نسبت به PN 40 که استاندارد اروپایی است، تحمل می‌کند.

سوال ۳: چرا بال ولو ویفری نسبت به شیرهای فلنج‌دار بهتر است؟

پاسخ: قیمت کمتر، وزن بسیار پایین‌تر، فضای اشغال شده کمتر در خط لوله و سهولت در تعویض از مهم‌ترین مزایای این شیرها است.
