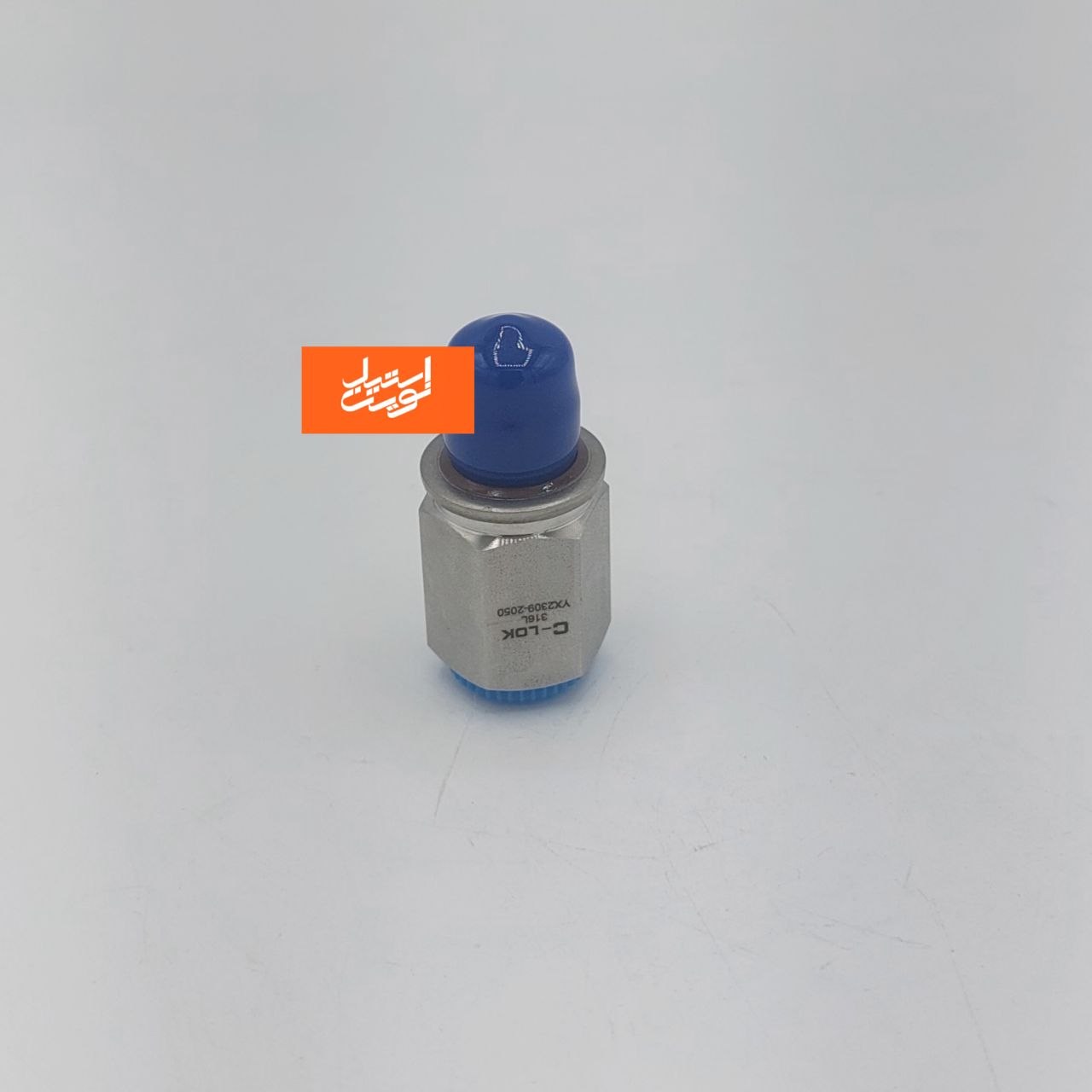

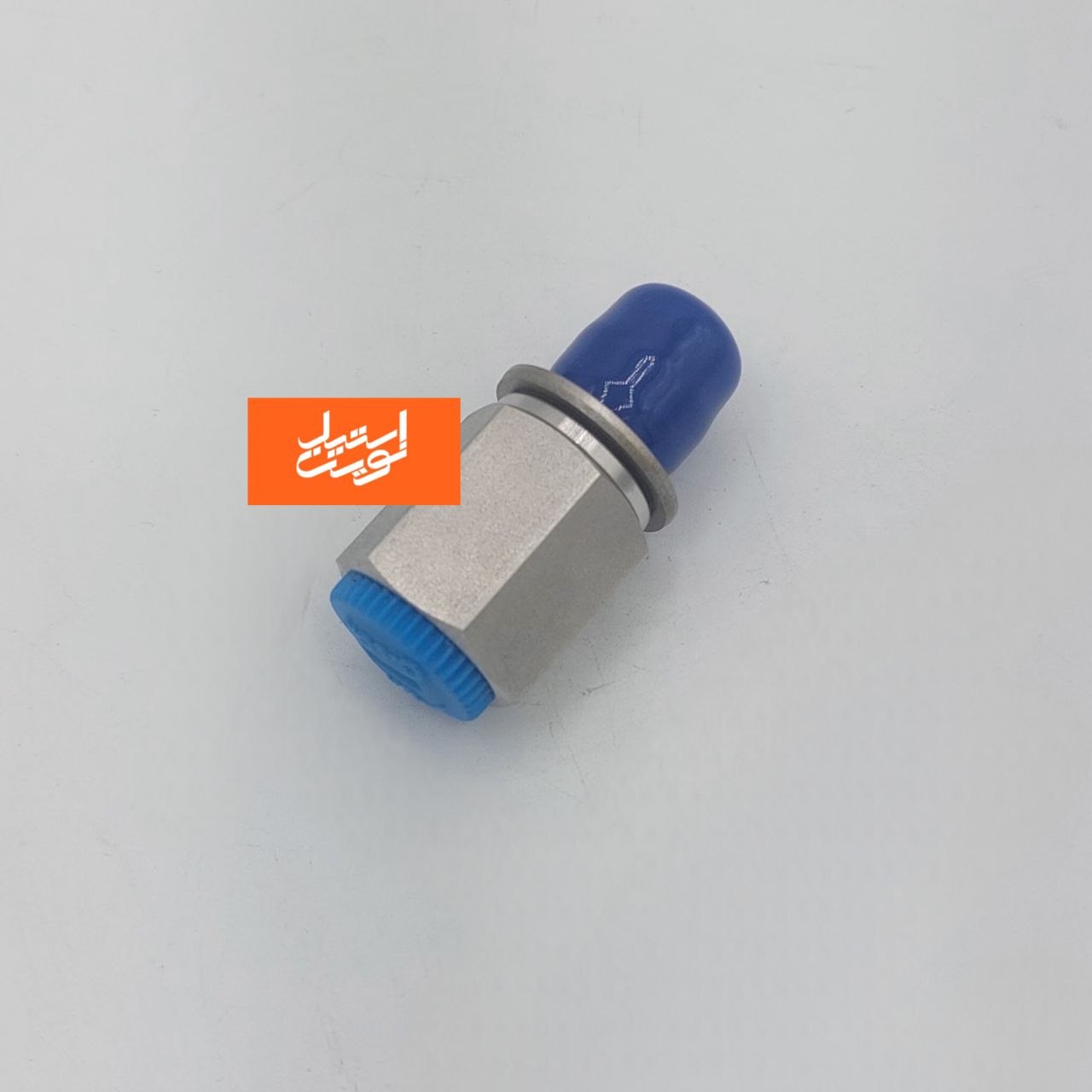

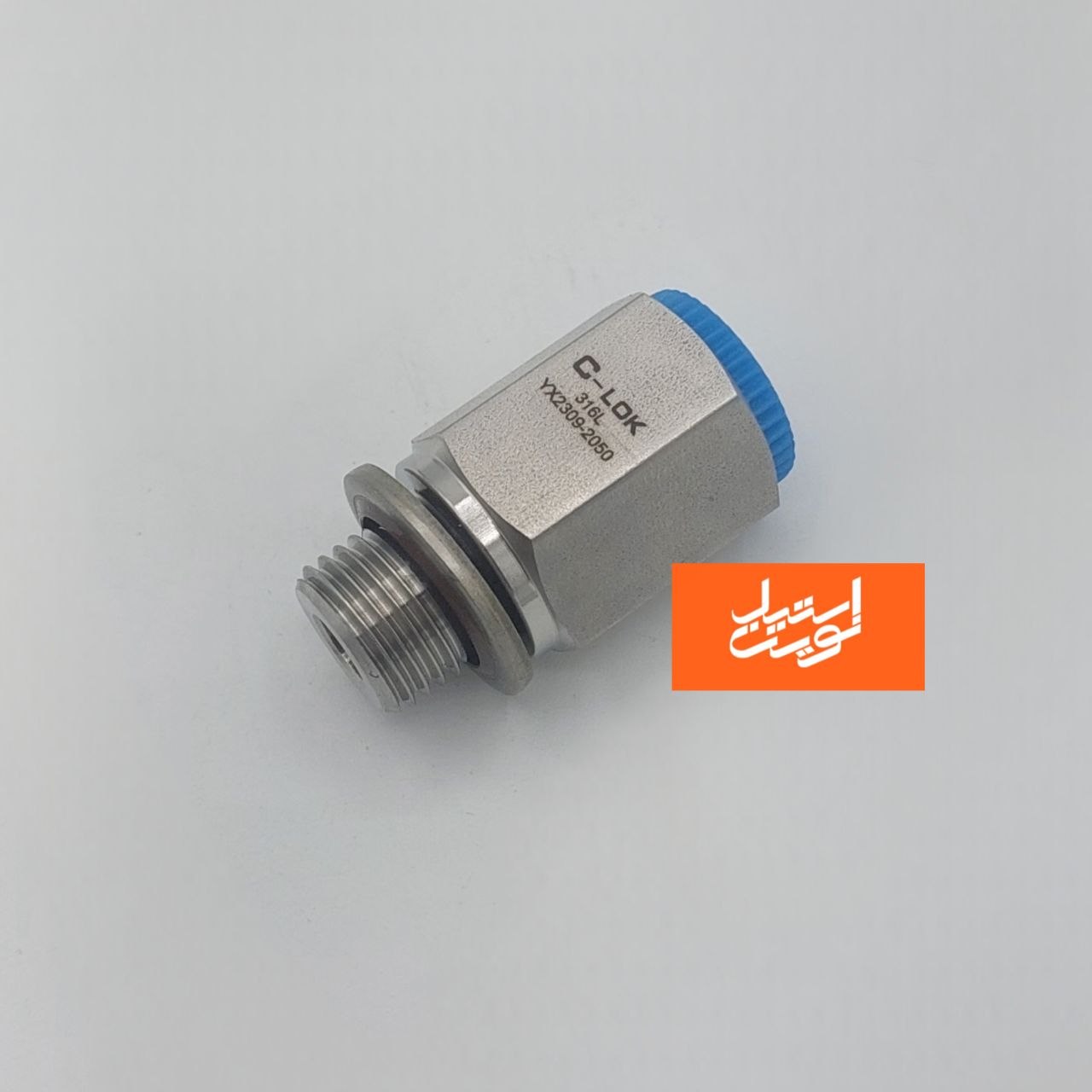

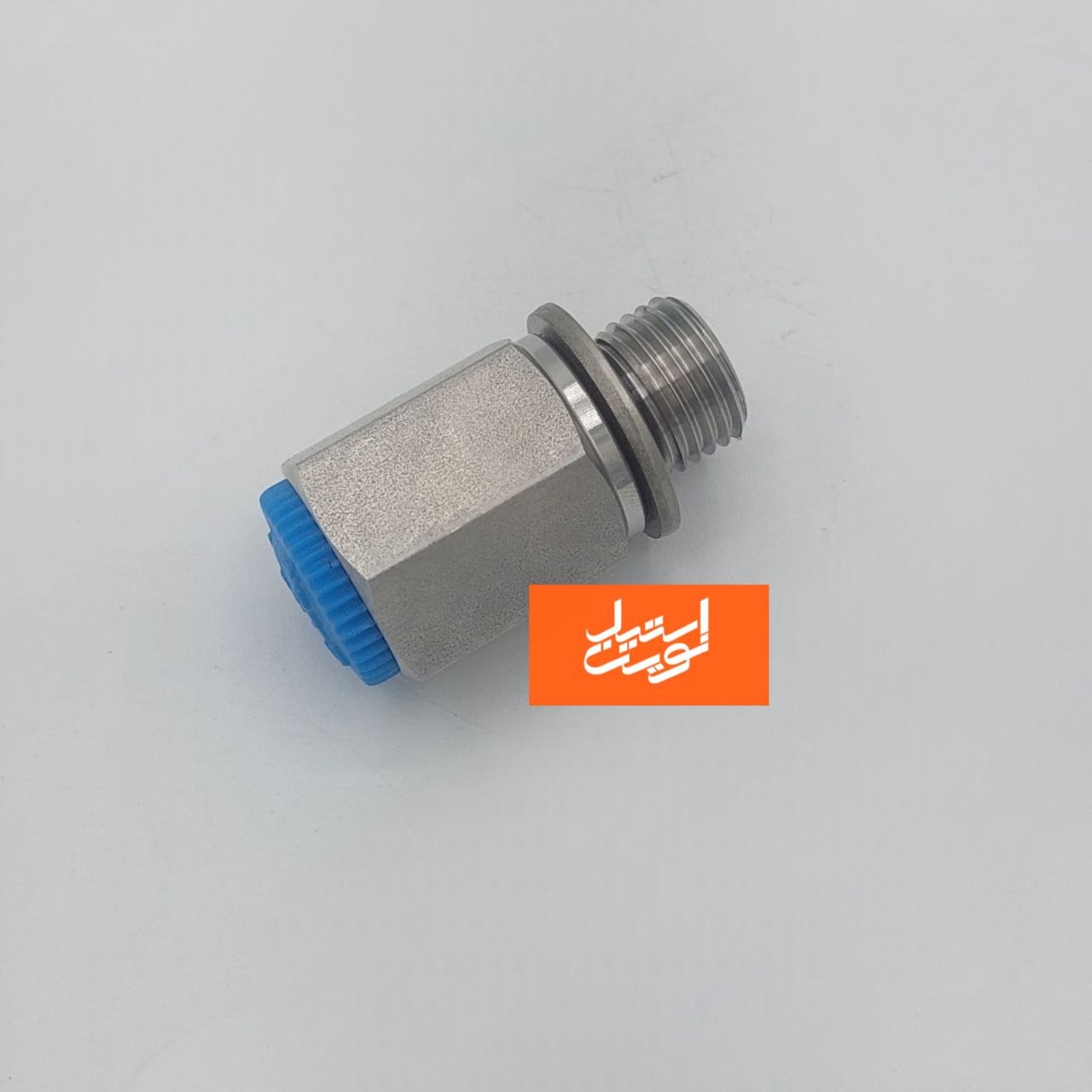

فروش و تامین اتصالات تبدیل دنده G به NPT استیل ۳۱۶ (سایز ۱/۴ تا ۱ اینچ)
فهرست مطالب
- مقدمه: چرا اتصالات استیل ۳۱۶ در صنعت حیاتی هستند؟
- تحلیل فنی دنده ها: چرا تفاوت دنده G و NPT یک چالش مهندسی است؟
- استانداردهای ابعادی: بررسی تخصصی رزوه G و NPT.
- راهنمای انتخاب و خرید تبدیلهای استیل ۳۱۶.
- استراتژی های نصب و آببندی در محیطهای صنعتی.
- بررسی تخصصی: کوپل کردن تجهیزات پنوماتیک به سیستمهای صنعتی.
- جداول استاندارد و مشخصات فنی (بخش مکمل).
- پرسشهای متداول (FAQ).
- نتیجه گیری و راهنمای سفارش.
۱. مقدمه
در دنیای تجهیزات صنعتی، اتصال دقیق قطعات به یکدیگر از اهمیت حیاتی برخوردار است. بسیاری از تجهیزات وارداتی (بهویژه بخش پنوماتیک) از استاندارد رزوه انگلیسی (G/BSP) استفاده میکنند، در حالی که زیرساختهای پایپینگ در بسیاری از پالایشگاهها و صنایع ایران بر پایه استاندارد NPT آمریکایی بنا شده است. فروش و تامین تبدیل دنده G به NPT از جنس استیل ۳۱۶، تخصصیترین راهکار برای حل این گره مهندسی است.
۲. تحلیل فنی رزوه G و NPT
برای اینکه بتوانید در بازار رقابتی امروز، مرجع خرید باشید، باید دانش فنی خود را به رخ بکشید. رزوه G (موازی) به دلیل طراحی برای آب بندی با واشر، با NPT (مخروطی) که با تغییر گشتاور و درگیری دندهها آببندی میشود، تفاوت ساختاری دارد. استفاده از استیل ۳۱۶ در این تبدیلها، مقاومت در برابر خوردگی در محیطهای اسیدی و بازی را تضمین میکند.
۳. چرا تبدیل استیل ۳۱۶؟
استیل ۳۱۶ به دلیل وجود مولیبدن، مقاومت بالاتری نسبت به ۳۰۴ دارد. در اتصالات تبدیل، به دلیل فشارهای مکانیکی هنگام کوپل کردن، استفاده از استیل ۳۱۶ ضروری است تا از دفرمه شدن دنده ها جلوگیری شود.
جداول فنی و مشخصات ابعادی اتصالات (سایز ۱/۴ تا ۱ اینچ)
در فرآیند تبدیل دنده G به NPT، یکی از بزرگترین چالشها، درک دقیق ابعاد و گام بندی است. جدول زیر مرجعی برای تیمهای فنی و خرید است تا با اطمینان، قطعه مناسب را انتخاب کنند:
جدول ۱: مقایسه مشخصات فنی دندهها (G vs NPT)
| سایز اسمی (اینچ) | گام دنده G (تعداد در اینچ) | گام دنده NPT (تعداد در اینچ) | قطر خارجی تقریبی (میلیمتر) | نوع آببندی |
|---|---|---|---|---|
| ۱/۴ | ۲۸ | ۱۸ | ۱۳.۱ | واشر / کونیک |
| ۳/۸ | ۱۹ | ۱۸ | ۱۶.۶ | واشر / کونیک |
| ۱/۲ | ۱۴ | ۱۴ | ۲۱.۰ | واشر / کونیک |
| ۳/۴ | ۱۴ | ۱۴ | ۲۶.۴ | واشر / کونیک |
| ۱ | ۱۱ | ۱۱.۵ | ۳۳.۲ | واشر / کونیک |
نکته: در دنده های NPT، به دلیل مخروطی بودن، قطر در طول رزوه تغییر میکند و آببندی بر اساس تداخل رزوه (Interference fit) صورت میگیرد، در حالی که رزوه G موازی است.
راهنمای تخصصی عیبیابی و پیشگیری از نشتی
یکی از سوالات پرتکرار مشتریان در زمان خرید تبدیل استیل ۳۱۶ این است: “آیا بعد از بستن، سیستم نشت میکند؟”
برای جلوگیری از این مشکل، این چکلیست مهندسی را به مقاله خود اضافه کنید:
۱. کنترل زاویه پیچ (Thread Angle)
رزوه NPT دارای زاویه ۶۰ درجه است، در حالی که برخی از رزوه های BSPP (G) ممکن است زوایای متفاوتی داشته باشند. اگر اتصال در حال لقی است، فشار را به سیستم وارد نکنید.
۲. استانداردهای آببندی
- برای دنده NPT: حتماً از نوار تفلون با ضخامت استاندارد یا خمیرهای آب بندی (Sealing Paste) مخصوص صنایع شیمیایی استفاده کنید.
- برای دنده G: اگر تبدیل شما از نوع تخت (Flat) است، حتماً از واشرهای آب بندی (Sealing Washer) از جنس استیل-لاستیک یا مس استفاده کنید تا در فشارهای بالا دچار نشتی نشود.
۳. تحلیل متریال (استیل ۳۱۶)
تفاوت استیل ۳۱۶ با سایر متریالها در مقاومت آن در برابر “خوردگی شیاری” (Crevice Corrosion) است. در اتصالات تبدیل، به دلیل تجمع سیال در فضای بین دنده ها، اگر از متریال نامرغوب استفاده شود، رزوه دچار زنگ زدگی شده و در باز و بسته کردنهای بعدی، اتصالات “جوش سرد” (Galling) میکنند. استفاده از استیل ۳۱۶ این ریسک را به حداقل میرساند.
۱. کنترل زاویه پیچ (Thread Angle)
رزوه NPT دارای زاویه ۶۰ درجه است، در حالی که برخی از رزوه های BSPP (G) ممکن است زوایای متفاوتی داشته باشند. اگر اتصال در حال لقی است، فشار را به سیستم وارد نکنید.
۲. استانداردهای آببندی
- برای دنده NPT: حتماً از نوار تفلون با ضخامت استاندارد یا خمیرهای آب بندی (Sealing Paste) مخصوص صنایع شیمیایی استفاده کنید.
- برای دنده G: اگر تبدیل شما از نوع تخت (Flat) است، حتماً از واشرهای آب بندی (Sealing Washer) از جنس استیل-لاستیک یا مس استفاده کنید تا در فشارهای بالا دچار نشتی نشود.
۳. تحلیل متریال (استیل ۳۱۶)
تفاوت استیل ۳۱۶ با سایر متریالها در مقاومت آن در برابر “خوردگی شیاری” (Crevice Corrosion) است. در اتصالات تبدیل، به دلیل تجمع سیال در فضای بین دندهها، اگر از متریال نامرغوب استفاده شود، رزوه دچار زنگ زدگی شده و در باز و بسته کردنهای بعدی، اتصالات “جوش سرد” (Galling) میکنند. استفاده از استیل ۳۱۶ این ریسک را به حداقل میرساند.
پرسشهای متداول (برای سئو)
- آیا تبدیل G به NPT در فشار بالا نشت میکند؟ (پاسخ فنی و ارائه راهکار استفاده از خمیرهای مخصوص).
- چگونه تفاوت زاویه پیچ را تشخیص دهیم؟ (راهنمای استفاده از شابلون دنده).
- تفاوت قیمت استیل ۳۱۶ با ۳۰۴ در چیست؟ (بررسی اقتصادی و عمر مفید).
جهت خرید و استعلام با شماره های زیر در ارتباط باشید
02133468170
09122248679
09354040961
