شیر توپی آلفا کتابی (ویفری): ویژگی‌ها، آلیاژها و کلاس‌های فشاری

شیر توپی آلفا کتابی که به عنوان شیر توپی ویفری نیز شناخته می‌شود، نوعی شیر توپی (Ball Valve) است که به دلیل طراحی فشرده و نصب آسان، به ویژه در فضاهای محدود، مورد استفاده قرار می‌گیرد. این شیرها با بدنه‌ای از جنس فولاد کربنی و توپی (گوی) از جنس استنلس استیل تولید می‌شوند که در برابر فشار و خوردگی مقاومت بالایی دارد. در این مقاله به بررسی ویژگی‌ها، آلیاژها و کلاس‌های فشاری این نوع شیر می‌پردازیم.

ویژگی‌های شیر توپی آلفا کتابی (ویفری)

شیر توپی آلفا کتابی دارای طراحی خاصی است که امکان نصب آن را بین فلنج‌ها به شکل فشرده فراهم می‌کند. این ویژگی به ویژه برای سیستم‌هایی که فضای نصب محدودی دارند، بسیار مناسب است. از مهم‌ترین ویژگی‌های این شیر می‌توان به موارد زیر اشاره کرد:

• طراحی فشرده و سبک: شیرهای ویفری به دلیل کمترین نیاز به فضای اضافی، نصب آسان‌تری دارند.
• بسته‌شدن سریع و آب‌بندی کامل: این شیرها با طراحی توپی داخلی خود، قابلیت قطع و وصل سریع جریان را دارند و در هنگام بسته بودن از آب‌بندی کامل اطمینان می‌دهند.
• مقاومت در برابر خوردگی و فشار: به دلیل استفاده از آلیاژهای مقاوم، این شیرها در برابر فشار و شرایط خورنده دوام بالایی دارند.

آلیاژهای بدنه و گوی شیر توپی آلفا کتابی

1. بدنه A105
   آلیاژ A105 که از فولاد کربنی تشکیل شده است، به دلیل استحکام بالا و مقاومت در برابر فشار، در بدنه این نوع شیرها به کار می‌رود. این آلیاژ برای دماهای متوسط و پایین مناسب است و در محیط‌هایی که نیاز به تحمل فشار بالا و مقاومت در برابر شرایط سخت وجود دارد، عملکرد خوبی دارد.
2. گوی استنلس استیل
   توپی (گوی) داخل شیر از استنلس استیل ساخته شده است که مقاومت بالایی در برابر خوردگی و زنگ‌زدگی دارد. این ویژگی باعث می‌شود که شیر در مواجهه با سیالات خورنده و محیط‌های دارای رطوبت بالا، کارایی و طول عمر بیشتری داشته باشد.

کلاس‌های فشاری شیر توپی آلفا کتابی

شیرهای توپی آلفا کتابی ویفری در کلاس‌های فشاری مختلفی تولید می‌شوند که براساس استانداردهای بین‌المللی تعریف شده و انتخاب کلاس مناسب براساس فشار کاری سیستم صورت می‌گیرد:

1. کلاس 150
   این کلاس برای فشارهای کاری نسبتاً پایین و محیط‌های عمومی کاربرد دارد. شیر توپی آلفا کتابی با کلاس 150، در دما و فشارهای معمولی مانند سیستم‌های انتقال آب و گاز کاربرد دارد.
2. کلاس 300
   کلاس 300 برای فشارهای کاری متوسط تا بالا مناسب است و در سیستم‌هایی که نیاز به مقاومت بیشتر در برابر فشار وجود دارد، از این کلاس استفاده می‌شود. این شیرها در صنایع نفت و گاز و پتروشیمی برای تحمل فشارهای بالاتر استفاده می‌شوند.
3. PN 16 و PN 40
   PN (نامی فشار) به استاندارد فشار براساس مقیاس متریک اشاره دارد. شیرهای PN 16 برای فشارهای تا 16 بار (تقریباً 232 PSI) و شیرهای PN 40 برای فشارهای تا 40 بار (تقریباً 580 PSI) طراحی شده‌اند. این کلاس‌های فشاری برای کاربردهای فشار قوی مناسب بوده و در سیستم‌های لوله‌کشی صنعتی به ویژه در صنایعی که سیالات خورنده منتقل می‌شوند، کاربرد دارند.

کاربردهای شیر توپی آلفا کتابی (ویفری)

• صنایع نفت و گاز: برای انتقال سیالات تحت فشار و در خطوط لوله
• پتروشیمی و شیمیایی: به دلیل مقاومت در برابر خوردگی، این شیرها در محیط‌های خورنده و مواد شیمیایی کاربرد دارند.
• صنایع آب و فاضلاب: در سیستم‌های انتقال آب و فاضلاب برای کنترل جریان سیالات
• نیروگاه‌ها: به دلیل فشار بالای کاری، این شیرها در سیستم‌های بخار و انتقال حرارت نیز کاربرد دارند.

نتیجه‌گیری

شیر توپی آلفا کتابی (ویفری) با بدنه فولادی A105 و گوی استنلس استیل، انتخابی ایده‌آل برای سیستم‌های تحت فشار و محیط‌های خورنده است.

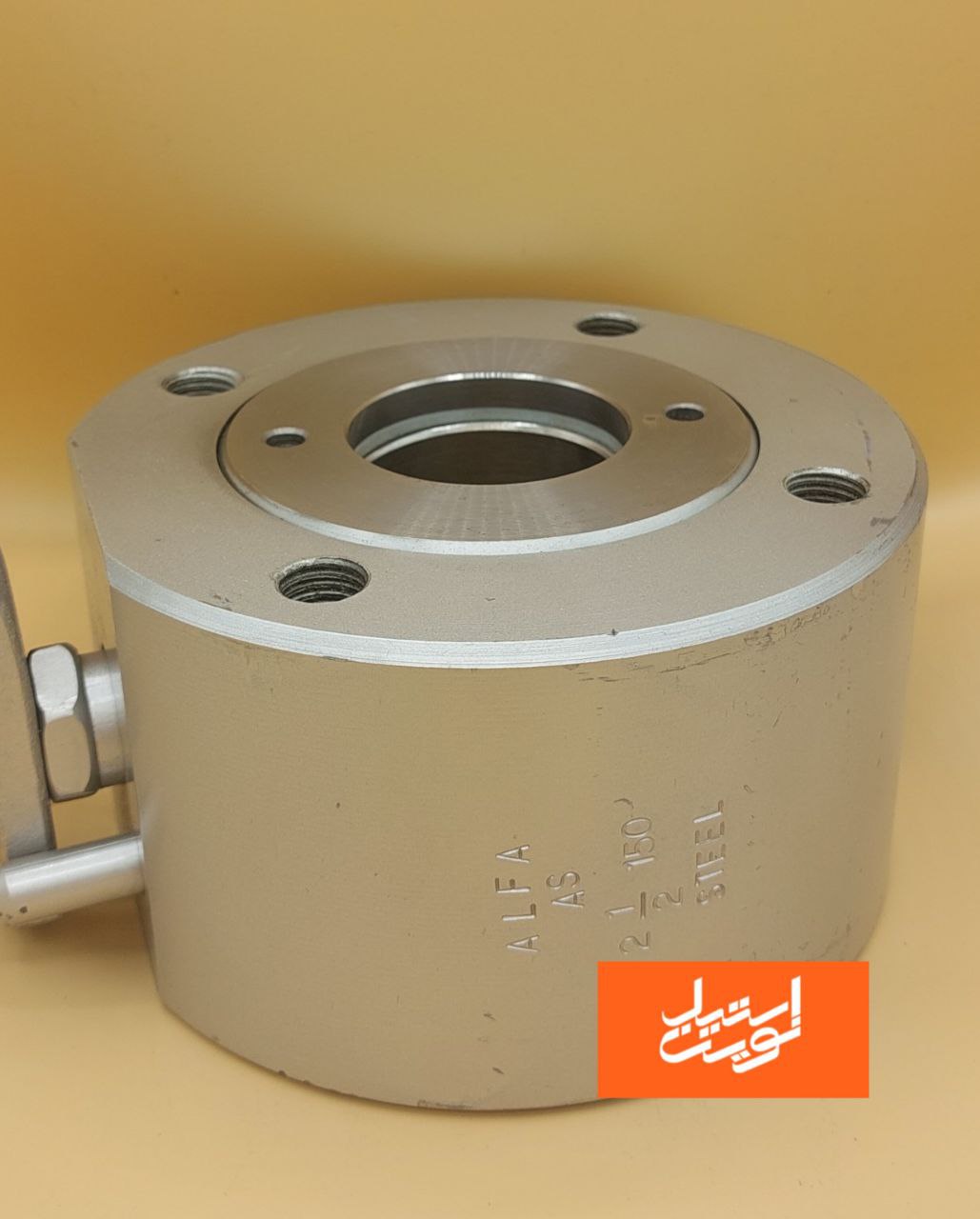

شیر توپی آلفا ویفری فولادی شیر بین فلنچی

نوین استیل تولید کننده شیر توپی آلفا بین فلنچی یا به عبارتی ویفری میباشد این نوع از شیر توپی ها با ارتفاع استاندارد و در بعضی موارد به درخواست سفارش دهنده به صورت سفارشی تولید میشود

و با بالا بودن کیفیت ساخت که کاملا بومی سازی شده فورج میباشد و با افتخار کاملا در ایران تولید میشود گارانتی تعویض نیز دارد و قیمت آن از اجناس چینی و بی کیفیتی که در بازار موجود میباشد بسیار پایین تر میباشد

جهت کسب اطلاعات بیشتر تماس حاصل فرمایید.

  02133468170

قیمت ها:به روز میباشد

فروش تکی هم انجام میشود موجودی با دفتر فروش هماهنگی نمایید

ایرانی و وارداتی به سفارش مشتری

واحد شمارش :	عدد
آلیاژ : استیل و فولادی	F316 – F304-A105
سایز :	از سایز 1/2 الی 8 اینچ موجود میباشد
