شیر توپی جورج فیشر UPVC | راهنمای فنی کامل

یکی از پرکاربردترین شیرهای صنعتی برای کنترل جریان سیالات در لوله های UPVC است. این شیر توسط شرکت جورج فیشر با بدنه پلی اتیلن کلردار ساخته شده است تا در برابر اسید و مواد خورنده مقاوم باشد. در این مقاله، کارکرد، سایزها، فشار مجاز، نوع اتصال و امکان نصب اکچویتور را برای شما توضیح میدهیم.

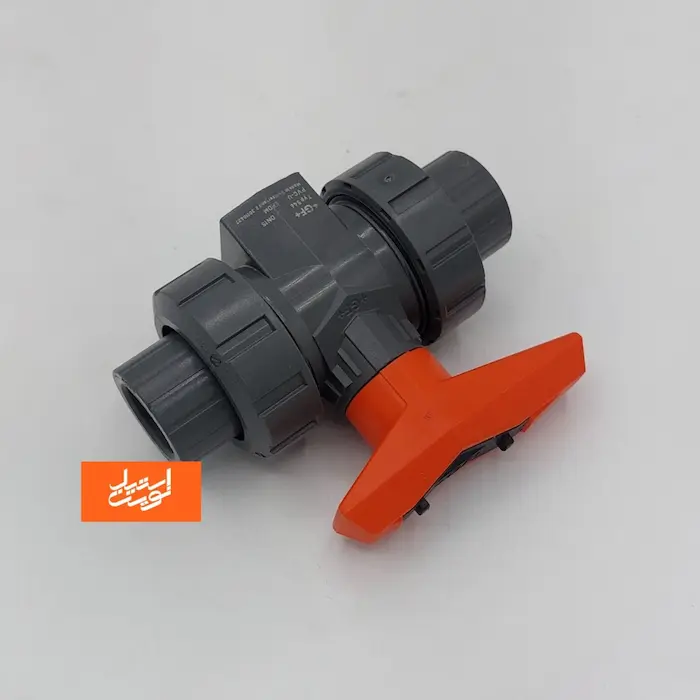

شیر توپی جورج فیشر UPVC چیست؟

شیر توپی نوعی شیر قطع و وصل با قطعه گرد و توپمانند در داخل بدنه است. وقتی دسته شیر را ۹۰ درجه میچرخانید، توپ داخلی مسیر عبور سیال را باز یا بسته میکند. جورج فیشر این شیر را از جنس UPVC (پلیوینیل کلراید غیرپلاستی سایز شده) میسازد تا در خطوطی که سیال خورنده یا اسیدی عبور میکند، عمر طولانی داشته باشد.

این شیر برای لوله های UPVC طراحی شده و با همین لوله ها نصب میشود. میتوانید این شیر را هم در خط انتقال آب شرب و هم در خط انتقال اسید نصب کنید.

عملکرد شیر توپی جورج فیشر

عملکرد این شیر ساده و مکانیکی است. در داخل بدنه، یک توپ پلی اتیلنی با سوراخ عمودی وجود دارد. با چرخاندن دسته شیر، این توپ ۹۰ درجه میچرخد:

• وقتی دسته در راستای لوله باشد، مسیر باز است و سیال عبور میکند.
• وقتی دسته عمود بر لوله باشد، مسیر بسته است و جریان قطع میشود.

این نوع شیر قابلیت تنظیم فشار ندارد و فقط جریان را قطع و وصل میکند. برای قطع و وصل معمولی خطوط صنعتی، این شیر گزینه مناسبی است. جورج فیشر در ساخت شیر توپی خود از جوش بند فشاری ساخته شده از تفلون (PTFE) و رینگهای O-Ring استفاده کرده است تا نشتی جلوگیری کامل شود.

امکان نصب اکچویتور بر روی شیر

بله، میتوانید اکچویتور بر روی این شیر نصب کنید. جورج فیشر این شیر را طراحی کرده است که دسته بالای شیر استاندارد داشته باشد و آماده اتصال اینراکتوری با شماره ۴۰/دنده باشد. این قابلیت به شما امکان میدهد شیر را به صورت خودکار کنترل کنید و در خطوط اتوماتیک صنعتی به کار ببرید.

نصب اکچویتور به این روش انجام میشود:

1. اکچویتور را با دریل یا دسته شیر ترکیب میکنید.
2. با پیچ محل قفل، اکچویتور را روی شیر محکم میکنید.
3. پس از نصب، اکچویتور فرامین پنوماتیک را دریافت کرده و جریان شیر را از راه دور کنترل میکند.

میتوانید این شیر را با اندازه گیرهای کنترل، تایمر یا سنسور فشار ترکیب کنید و در سیستمهای کنترل برخط نصب کنید. این قابلیت به شما فرصت میدهد در خطوط اسید اتوماسیون کامل پیاده کنید.

جدول سایزهای شیر توپی جورج فیشر UPVC (سری Type 546)

جدول زیر مشخصات فنی این شیر را نشان میدهد:

سایز اسمی (DN)	سایز اینچ	قطر خارجی (mm)	فشار کاری PN16	نوع اتصال
DN15	1/2 اینچ	۲۱	۱۶ بار	دنده ای
DN20	3/4 اینچ	۲۷	۱۶ بار	دنده ای
DN25	1 اینچ	۳۳	۱۶ بار	دنده ای
DN32	1 و 1/4 اینچ	۴۲	۱۶ بار	دنده ای
DN40	1 و 1/2 اینچ	۴۹	۱۶ بار	دنده ای
DN50	2 اینچ	۶۰	۱۶ بار	دنده ای و چسبی
DN63	2 و 1/2 اینچ	۷۵	۱۶ بار	چسبی
DN75	3 اینچ	۸۹	۱۶ بار	چسبی
DN90	4 اینچ	۱۱۴	۱۶ بار	چسبی
DN110	6 اینچ	۱۴۰	۱۶ بار	چسبی

توضیح جدول: جورج فیشر شیر توپی را در بازه سایز ۱۶ تا ۱۱۰ میلیمتر میسازد. فشار نامی این سری ۵۴۶ در دمای ۲۰ درجه، PN16 برابر ۱۶ بار است. برای سایزهای تا ۵۰ میلیمتر میتوانید نوع دنده ای (رزوه دار) را انتخاب کنید و برای سایزهای بزرگتر از اتصال چسبی (سولونت) استفاده کنید. کاربران در پروژه های لوله کشی UPVC معمولاً برای سایزهای ۶۳ میلیمتر به بالا نوع چسبی را انتخاب میکنند، چون این روش اتصال در سایز بزرگ فشار را بهتر تحمل میکند.

نکته: هنگام انتخاب اتصال دنده ای باید آداپتور یا تبدیل را با لوله UPVC ترکیب کنید. در روش چسبی، با چسب مخصوص UPVC اتصال برقرار میشود که برای خطوط اسیدی روشی مطمئن تر است.

کاربرد شیر توپی جورج فیشر در خطوط اسید

یکی از مهم ترین ویژگیهای این شیر، مقاومت بالای آن در برابر سیالات خورنده و اسید است. بدنه UPVC این شیر در برابر بسیاری از اسیدهای قوی مانند اسید کلریدریک، اسید سولفوریک و ترکیبات شیمیایی مقاوم است. به همین دلیل میتوانید این شیر را در این صنایع نصب کنید:

• خطوط انتقال اسید در پالایشگاه ها و صنایع پتروشیمی
• سیستمهای تصفیه آب صنعتی
• خطوط تخلیه شیمیایی در کارخانه های دارو
• خطوط پسماند در صنایع روغن و غذا
• تأسیسات آزمایشگاههای شیمیایی

با این شیر میتوانید جریان اسید را در خطوط UPVC کنترل کنید بدون اینکه بدنه شیر دچار خوردگی شود. پلی اتیلن UPVC در برابر اکسیداسیون نیز مقاوم است، بنابراین عمر کاری این شیر در خطوط اسید از شیر فلزی طولانیتر است.

مزایای استفاده از شیر توپی جورج فیشر در خط اسید:

• هیچ قطعه فلزی در مسیر سیال وجود ندارد که دچار خوردگی شود.
• وزن شیر سبک است و نصب آن در خطوط UPVC آسان است.
• سطح داخلی شیر صاف است و رسوب در آن نمی نشیند.
• مقاومت شیمیایی خوبی در برابر اسیدهای رقیق و غلیظ دارد.

مزایای شیر توپی جورج فیشر نسبت به شیرهای معمولی

با انتخاب این شیر، چند مزیت مهم بهدست میآورید:

• مقاومت بالا – جورج فیشر شیر را با رزین باکیفیت و ضد UV ساخته است که در برابر آفتاب و رطوبت دوام خوبی دارد.
• جلوگیری از نشتی – جوشبند و واشر آببند در این شیر، در طول زمان از نشتی جلوگیری میکند.
• راحتی نصب – این شیر را به سرعت و بدون ابزار خاص میتوانید به خط لوله اضافه کنید.
• عمر بالا – این شیر بدون نیاز به روغن کاری، عملکرد ثابتی در طولانی مدت دارد.
• قابلیت اتصال به اکچویتور – امکان کنترل خودکار را به آسانی فراهم میکند.

نکات نگهداری و نصب شیر توپی UPVC

برای اینکه شیر جورج فیشر شما سالها کار کند، به این نکات توجه کنید:

1. هنگام نصب، شیر را در جهت جریان (فلش) و همجهت با خط لوله قرار دهید.
2. برای اتصال چسبی، از چسب مخصوص UPVC استفاده کنید و اتصال را به مدت ۲۴ ساعت قبل از تست نیاز بدهید.
3. فشار خط را نباید بالاتر از PN16 (معادل ۱۶ بار) ببرید، چون فشار بیشتر به بدنه شیر آسیب میزند.
4. در خطوط اسید، شیر را به صورت دورهای با آب تمیز بشویید تا رسوب مواد ایجاد نشود.
5. اگر دسته شیر سخت حرکت میکند، میتوانید با کمی روان کننده، چرخش دسته را نرم کنید.

رفع صدای جریان در خطوط اسید

برخی کاربران در خطوط اسید با صدای جریان مواجه میشوند. این صدا معمولاً به علت افت فشار در شیر ایجاد میشود. برای رفع این مشکل، شیر را با سایز بزرگتر انتخاب کنید و در خطوط پرشدت از نوع فلنجی استفاده کنید.

نکات جلوگیری از آسیب لوله در دمای بالا

لوله های UPVC نباید در دمای بیش از 80 درجه سانتیگراد به کار بروند. اگر دمای خط از این محدوده فراتر رود، بدنه پلی اتیلنی شروع به نرمشدن میکند و خطر نشتی ایجاد میشود. دمای خط را زیر 80 درجه نگه دارید تا شیر عمر مطلوبی داشته باشد. در صورت نیاز به دمای بالاتر، شیر پلی پروپیلنی را جایگزین کنید.

چگونه شیر توپی جورج فیشر را سفارش دهیم؟

هنگام سفارش شیر توپی جورج فیشر، این اطلاعات را به فروشنده بدهید:

• سایز دنده یا برداشت (مخصوص DN)
• نوع اتصال (دنده ای یا چسبی و فلنجی)
• فشار کاری (PN16)
• در صورت اتوماسیون، نوع اکچویتور با کنترل، پنوماتیک یا برقی

با مشخص شدن این موارد، فروشنده دقیقاً شیری را معرفی میکند که مطابق نیاز شما باشد. معمولاً این شیرهای جورج فیشر به صورت بسته بندی شده با O-Ring اضافه عرضه میشوند.

چرا شیر UPVC جورج فیشر را در خطوط اسید انتخاب کنیم؟

برتری اصلی این شیر در برابر گزینه های فلزی، مقاوم بودن در برابر خوردگی و فرسایش است. در خطوط اسید، شیرهای فولادی به سرعت خورده میشوند و بعد از مدتی نشتی پیدا میکنند. شیر توپی UPVC جورج فیشر با بدنه پلی اتیلنی این مشکل را برطرف کرده است و خط اسید شما را در طولانی مدت عملیاتی نگه میدارد.

همچنین این شیر به دلیل وزن سبک، هزینه حمل ونقل را کاهش میدهد. نصب آن با اتصالات چسبی UPVC ساده است و هیچ تجهیز خاصی برای تعویض آن نیاز ندارید.

کلام آخر

شیر توپی جورج فیشر UPVC یک انتخاب عالی برای خطوط با سیال اسیدی است. با سایزهای ۱۶ تا ۱۱۰ میلیمتر و فشار کاری PN16، میتوانید این شیر را در هر مقیاس پروژه استفاده کنید و کنترل کامل بر جریان سیال به دست آورید. به دلیل قابلیت نصب اکچویتور نیز میتوانید برای اتوماسیون خط صنعتی خود این شیر را انتخاب کنید.
