راهنمای جامع شیر خودکار سوپایی استیل (Stainless Steel Swing Check Valve)؛ برندهای کیتز و نیپون
شیر خودکار سوپایی استیل برندهای کیتز و نیپون
در سیستمهای انتقال سیالات، یکی از دغدغههای اصلی مهندسان و پیمانکاران، جلوگیری از برگشت سیال به خط اصلی است. شیر خودکار سوپایی استیل (که با نام لاتین Stainless Steel Swing Check Valve شناخته میشود) دقیقاً برای همین هدف طراحی شده است. این شیر که به صورت یکطرفه عمل میکند، به سیال اجازه میدهد تنها در یک جهت حرکت کرده و از بازگشت ناخواسته آن جلوگیری میکند.
در این مقاله تخصصی، به بررسی شیر خودکار سوپایی استیل در گریدهای ۳۰۴ و ۳۱۶، برندهای مطرحی همچون کیتز (KITZ) و نیپون (NIPPON)، کلاسهای فشاری ۱۵۰ و ۸۰۰ و کاربردهای آن میپردازیم.

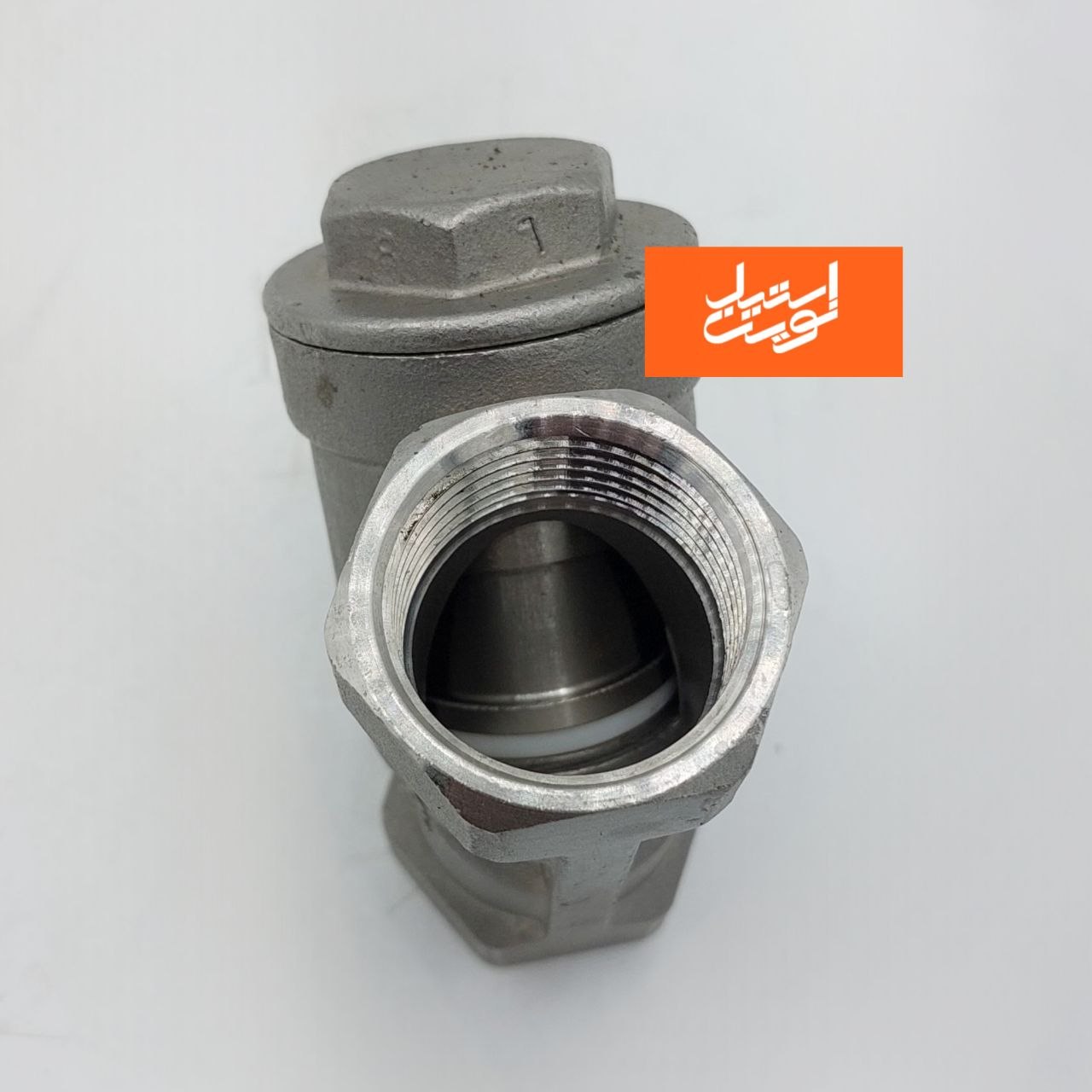

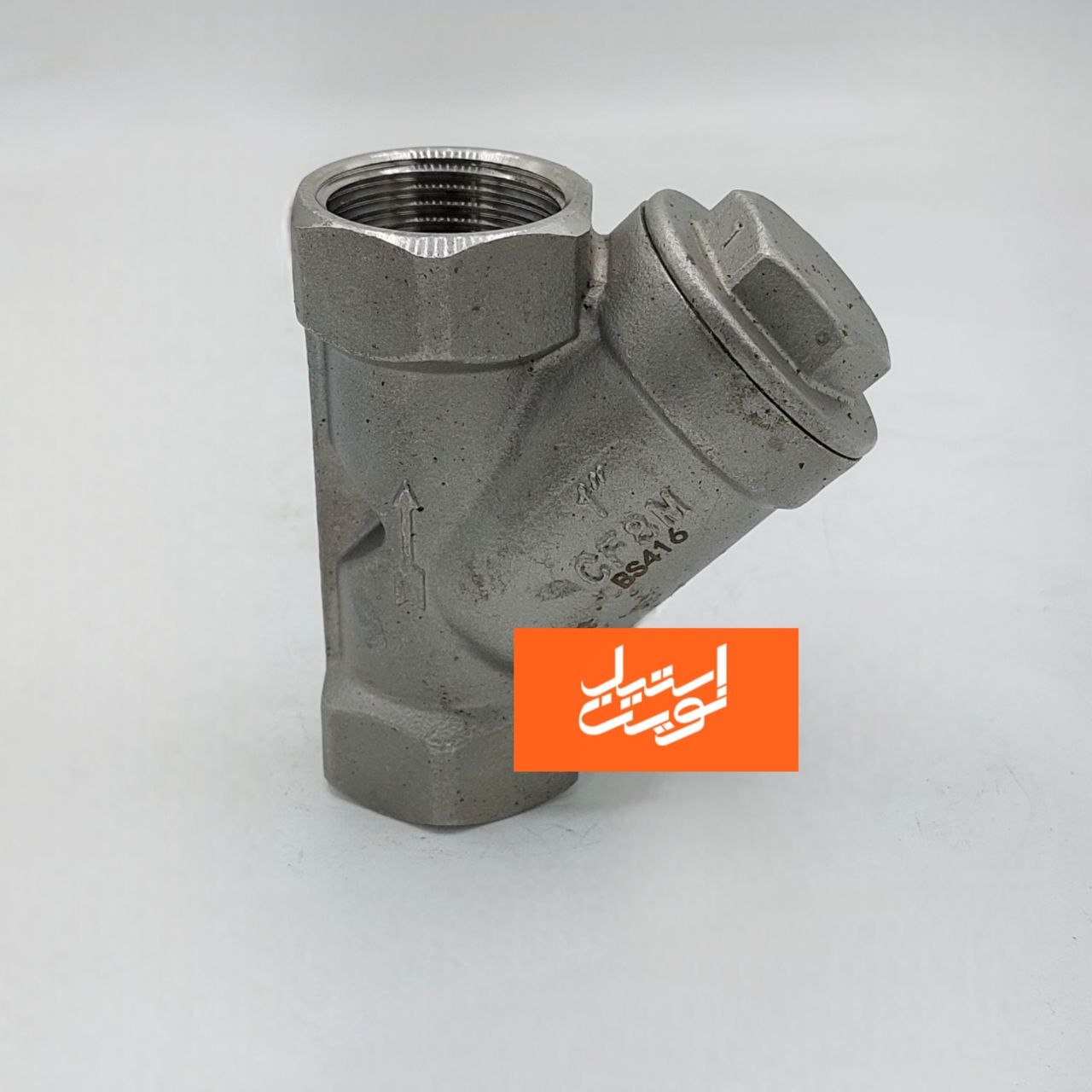

شیر خودکار سوپایی استیل چیست و چگونه کار میکند؟
شیر خودکار سوپایی استیل که در بازار با نام شیر یکطرفه لولایی نیز شناخته میشود، ابزاری است که با فشار جریان سیال باز شده و با کاهش فشار یا برگشت جریان، بهصورت خودکار توسط وزن دیسک یا سوپاپ داخلی بسته میشود.
نام لاتین این محصول یعنی Swing Check Valve به دلیل حرکت لولایی دیسک آن انتخاب شده است. این شیرها در برابر افت فشار، مقاومت کمی دارند و برای سیالاتی که سرعت بالایی دارند بسیار مناسب هستند.
مشخصات فنی کلیدی
۱. متریال (استیل ۳۰۴ و ۳۱۶)
استفاده از استیل ضد زنگ در این شیرها دوام آنها را در محیطهای خورنده تضمین میکند:
- استیل ۳۰۴ (Stainless Steel 304): مقاومت عالی در برابر زنگزدگی و قیمت مقرونبهصرفه. مناسب برای آب و سیالات غیرخورنده صنعتی.
- استیل ۳۱۶ (Stainless Steel 316): دارای مولیبدن است که مقاومت آن را در برابر خوردگیهای شیمیایی و اسیدی بسیار بالا میبرد. ایدهآل برای صنایع دارویی و شیمیایی.
۲. کلاس فشاری ۱۵۰ و ۸۰۰
این شیرها در کلاسهای کاری مختلف تولید میشوند:
- کلاس ۱۵۰ (Class 150): مناسب برای فشارهای کاری معمولی و سیستمهای آبرسانی صنعتی.
- کلاس ۸۰۰ (Class 800): مناسب برای فشارهای کاری بالاتر و محیطهای سخت صنعتی که نیاز به بدنه مقاومتر دارند.

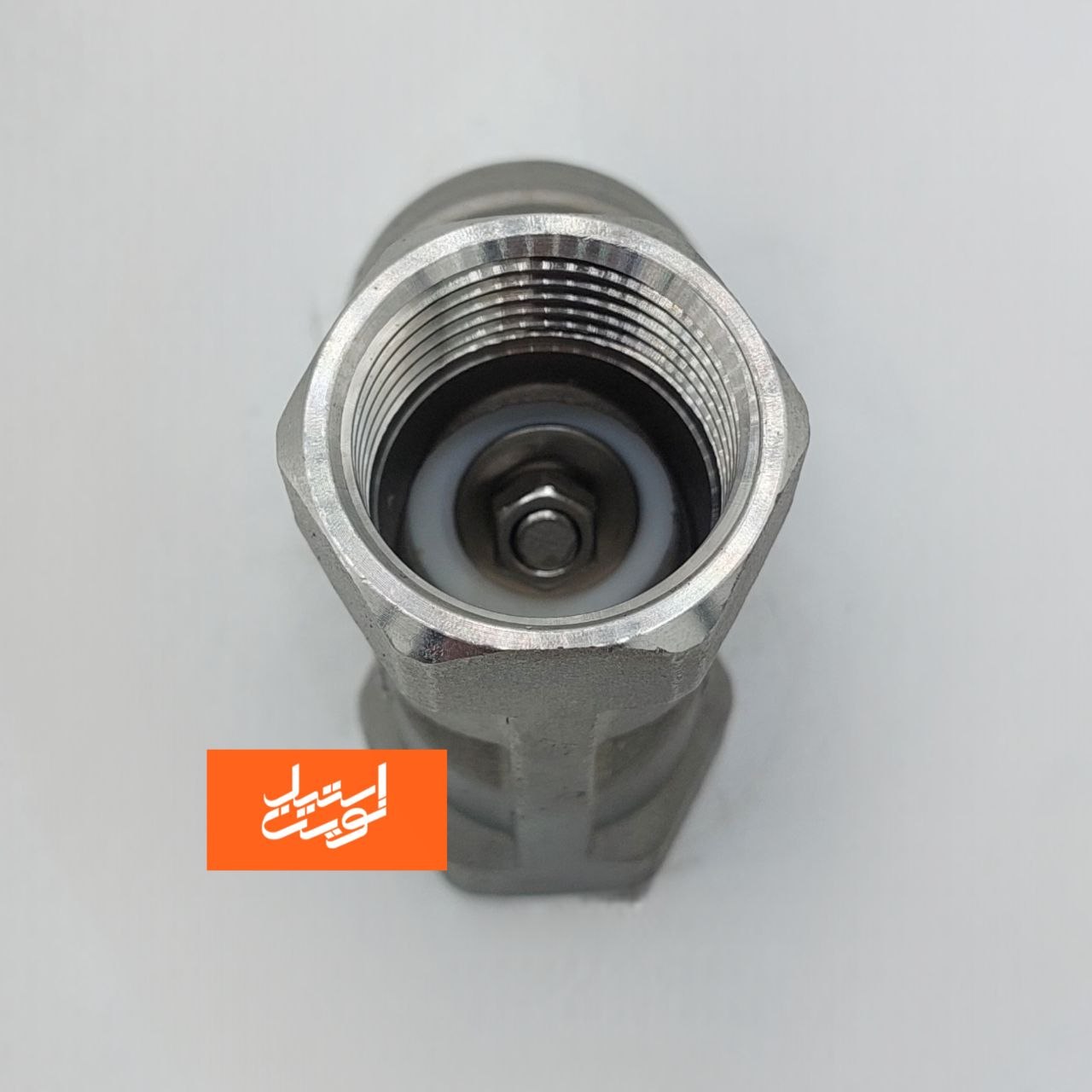

۳. نوع نشیمنگاه (PTFE)
نشیمنگاه یا همان Seat در این شیرها از جنس تفلون (PTFE) است. استفاده از PTFE باعث میشود که شیر خاصیت آببندی بسیار بالایی (Tight Shut-off) داشته باشد و در برابر دما و مواد شیمیایی واکنش منفی نشان ندهد.
۴. سایز بندی
این شیرهای خودکار در سایزهای پرکاربرد از ۱/۲ اینچ تا ۲ ۱/۲ اینچ بهصورت دندهای (Threaded) تولید میشوند که نصب آنها را در خطوط لوله بسیار آسان میکند.
برندهای مطرح: کیتز (KITZ) و نیپون (NIPPON)
هنگام خرید شیر خودکار سوپایی استیل، نامهای کیتز و نیپون به عنوان استانداردهای طلایی شناخته میشوند:

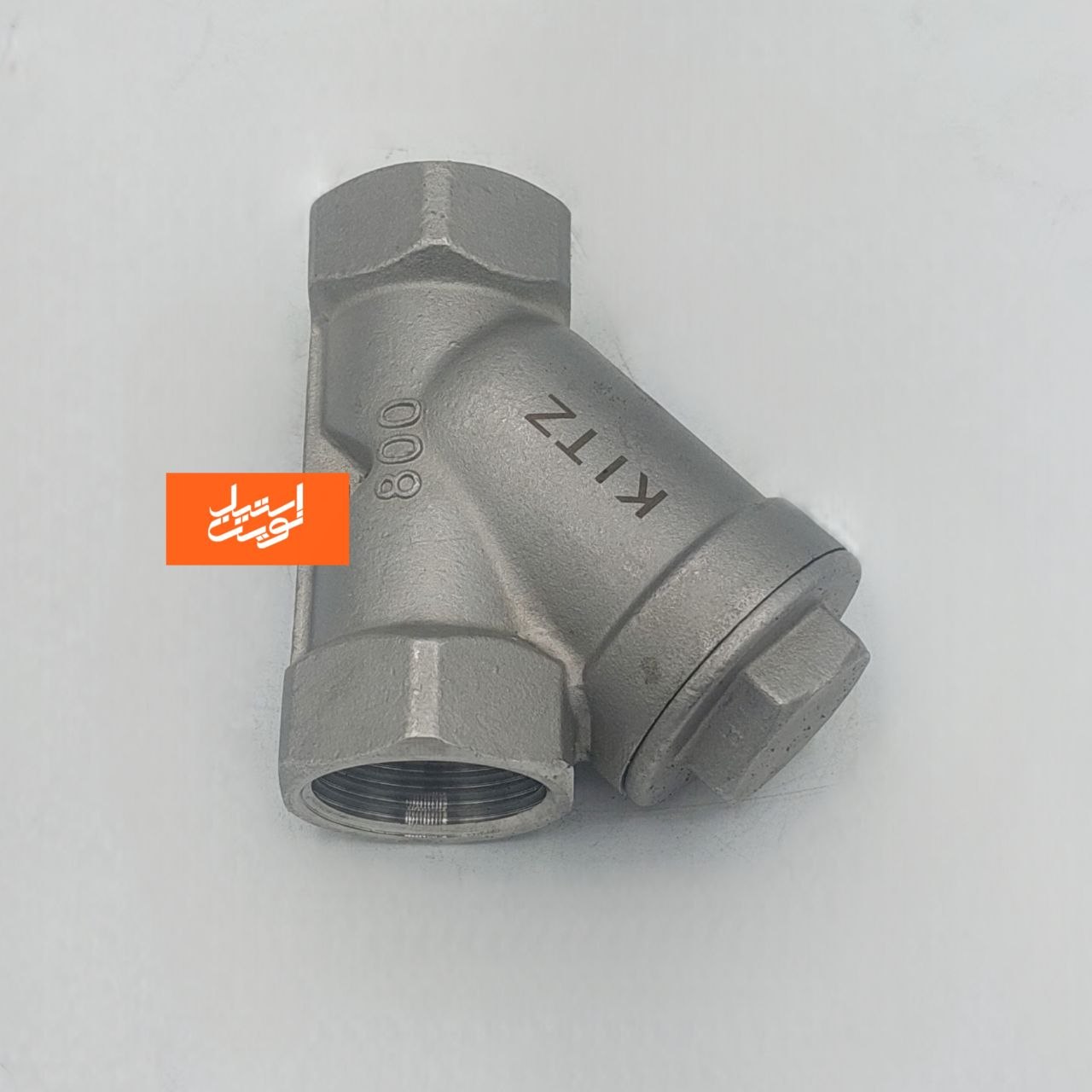

- شیر خودکار سوپایی کیتز (KITZ Check Valve): این برند ژاپنی به دلیل دقت تولید بالا و طول عمر طولانی شهرت جهانی دارد. اگر به دنبال بالاترین ضریب اطمینان در پروژههای حیاتی هستید، KITZ انتخاب اول است.
- شیر خودکار سوپایی نیپون (NIPPON Check Valve): برندی اقتصادی و با کیفیت مطلوب که برای بسیاری از کارخانجات و پروژههای عمومی انتخاب بسیار هوشمندانهای محسوب میشود. نیپون توازن بسیار خوبی بین قیمت و کارایی ایجاد کرده است.
مزایای استفاده از شیر خودکار سوپایی استیل
- جلوگیری از برگشت سیال: محافظت از تجهیزات حساس مثل پمپها و کمپرسورها در برابر ضربات قوچ و برگشت جریان.
- آببندی فوقالعاده: به لطف نشیمنگاه PTFE، نشتی به حداقل میرسد.
- دوام متریال: استفاده از آلیاژهای استیل ۳۰۴ و ۳۱۶ طول عمر شیر را در شرایط کاری سخت تضمین میکند.
- نصب آسان: نوع اتصال دندهای باعث میشود نیاز به عملیات جوشکاری پرهزینه در بسیاری از بخشها حذف شود.
کاربردها
این شیرها در صنایع نفت، گاز، پتروشیمی، صنایع غذایی، سیستمهای آتشنشانی، تهویه مطبوع (HVAC) و تصفیهخانههای آب به وفور استفاده میشوند.
پرسشهای متداول (FAQ)
۱. آیا شیر یکطرفه سوپایی استیل در سایزهای بالاتر از ۲ ۱/۲ اینچ هم وجود دارد؟
بله، اما مدلهای دندهای معمولاً تا سایز ۲ ۱/۲ اینچ پرکاربرد هستند. برای سایزهای بزرگتر، معمولاً از مدلهای فلنجی استفاده میشود.
۲. چه تفاوتی بین کلاس ۱۵۰ و ۸۰۰ در شیر یکطرفه وجود دارد؟
کلاس ۸۰۰ دارای بدنه ضخیمتر و متریال مستحکمتر برای تحمل فشار کاری بالاتر نسبت به کلاس ۱۵۰ است.
۳. آیا نشیمنگاه تفلون (PTFE) برای بخار داغ مناسب است؟
تفلون PTFE تا دمای خاصی تحمل دارد. برای دماهای بسیار بالا بهتر است از نشیمنگاههای فلز-به-فلز استفاده شود.
نتیجهگیری
خرید یک شیر خودکار سوپایی استیل (Stainless Steel Swing Check Valve) از برندهای معتبری چون کیتز یا نیپون، سرمایهگذاری برای جلوگیری از هزینههای آتی ناشی از برگشت سیال است. با انتخاب گرید صحیح (۳۰۴ یا ۳۱۶) و کلاس فشاری مناسب، میتوانید عمر مفید خطوط لوله خود را تضمین کنید.
