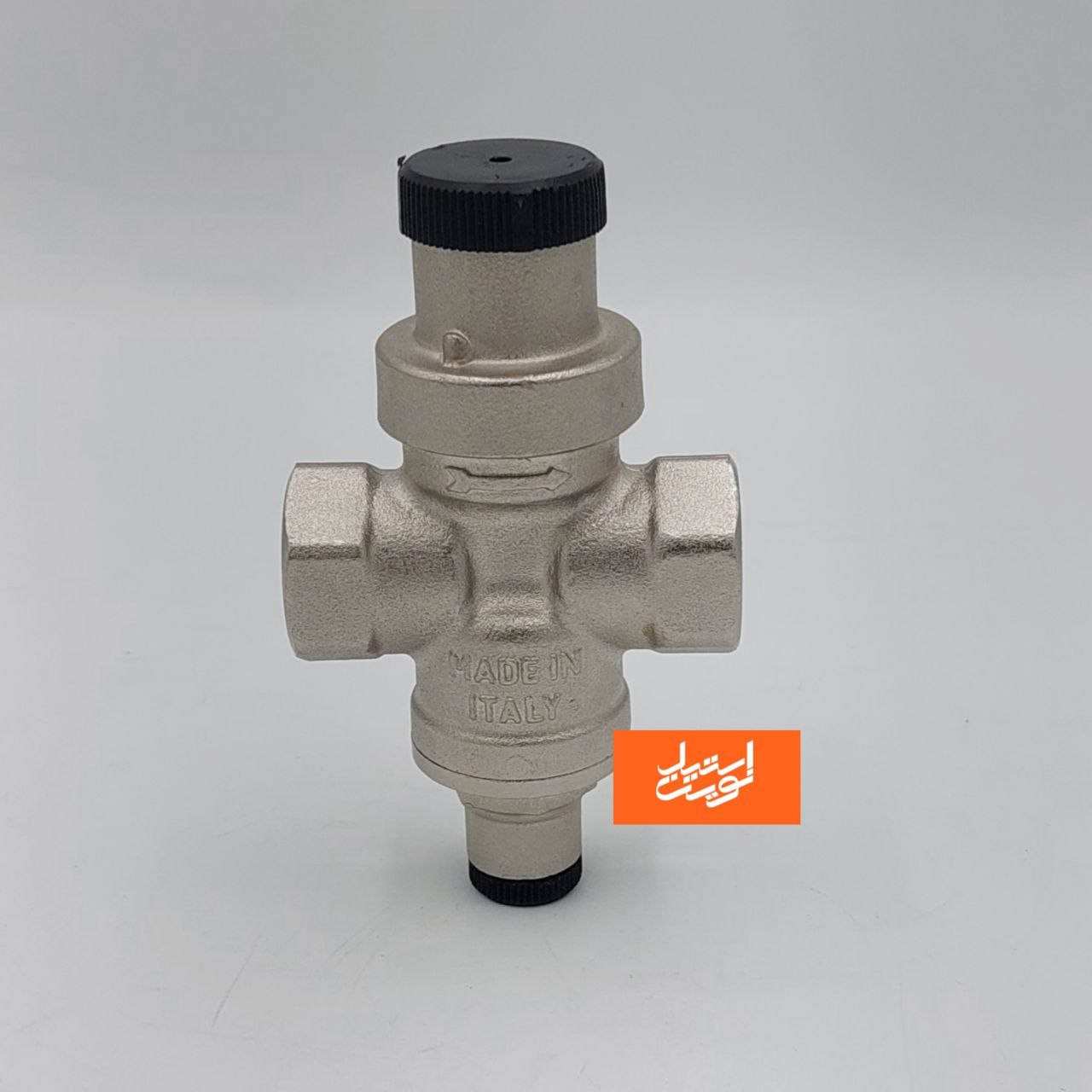

شیر فشارشکن برنجی سیم ایتالیا | راهنمای جامع خرید، نصب، تنظیم و عیبیابی
کلمات کلیدی اصلی: شیر فشارشکن، شیر فشار شکن برنجی، شیر فشارشکن CIM ایتالیا، تنظیم فشار آب، شیر کاهنده فشار، pressure reducing valve، نصب شیر فشارشکن، تنظیم فشار با گیج
فهرست مطالب
- شیر فشارشکن چیست و چرا اهمیت دارد؟
- معرفی برند سیم ایتالیا
- مشخصات فنی شیر فشارشکن برنجی CIM
- اصول و روش کارکرد شیر فشارشکن
- محدوده فشار کاری: نیم بار تا ۶ بار
- فشار پیشفرض ۳ بار و روش تغییر آن
- اتصال دندهای؛ استاندارد و مزایا
- نصب گیج فشار و اهمیت آن در تنظیم دقیق
- کاربردها: سیالات غیراسیدی
- راهنمای گامبهگام نصب
- روش تنظیم فشار خروجی با گیج
- نگهداری، سرویس و عیبیابی
- استانداردها و گواهینامههای CIM
- سوالات متداول (FAQ)
- جمعبندی و توصیههای نهایی
۱. شیر فشارشکن چیست و چرا اهمیت دارد؟
شیر فشارشکن (Pressure Reducing Valve یا PRV) یکی از حیاتیترین تجهیزات در سیستمهای لولهکشی آب، هوا و سایر سیالات است. وظیفه اصلی این شیر، کاهش و تثبیت فشار سیال ورودی به یک فشار خروجی ثابت و از پیش تعیینشده است، صرفنظر از نوسانات فشار در شبکه تأمین.
به زبان سادهتر: شبکه آب شهری یا منبع تأمین ممکن است فشاری بین ۴ تا ۱۰ بار داشته باشد. این فشار بالا برای لوازم بهداشتی، شیرآلات، ماشین لباسشویی، ظرفشویی، پکیج و آبگرمکن خانگی بسیار مضر است. شیر فشارشکن این فشار را به سطح ایمن (مثلاً ۳ بار) کاهش میدهد و آن را در همین سطح نگه میدارد.
چرا فشار بالا خطرناک است؟
آسیب به لوازم بهداشتی: شیرآلات، واشرها و شلنگهای رابط در فشارهای بالا سریعتر فرسوده میشوند. نشتیهای مکرر در واشرهای سیفون و شیرها معمولاً نتیجه مستقیم فشار بیش از حد است.
خطر ترکیدن لوله و اتصالات: در ساختمانهای قدیمی با لولهکشی گالوانیزه یا مسی، فشار بیش از ۵ تا ۶ بار میتواند موجب ترکیدن لوله، خصوصاً در اتصالات و زانوها شود.
خرابی دستگاههای خانگی: پکیجهای گرمایشی، ماشین لباسشویی، ظرفشویی و دستگاههای تصفیه آب برای فشارهای معین طراحی شدهاند. فشار بالاتر از حد مجاز عمر آنها را بهشدت کاهش میدهد.
هدررفت آب: با کاهش فشار از ۶ بار به ۳ بار، مصرف آب در یک ساختمان میتواند ۱۵ تا ۳۰ درصد کاهش یابد. آب کمتری از شیرها خارج میشود اما کاربران احساس کمبود نمیکنند.
سروصدا و ضربه قوچ: فشار بالا باعث صدای آب در لولهها (Water Hammer) میشود که علاوه بر آزاردهنده بودن، به اتصالات و دیواره لولهها آسیب میزند.
چه کسانی به شیر فشارشکن نیاز دارند؟
ساختمانهای مسکونی که فشار آب ورودی بیش از ۳.۵ بار دارند، طبقات پایین ساختمانهای بلند که فشار استاتیک بالایی دارند، کارخانهها و کارگاهها برای تأمین فشار ثابت در خطوط تولید، سیستمهای آبیاری برای جلوگیری از آسیب به اسپرینکلرها، صنایع غذایی و دارویی که به فشار دقیق نیاز دارند، مراکز درمانی و بیمارستانها و هتلها برای یکسانسازی فشار در طبقات مختلف.
۲. معرفی برند CIM ایتالیا؛ پیشگام در صنعت تأسیسات
CIM یکی از معتبرترین تولیدکنندگان شیرآلات صنعتی و ساختمانی در ایتالیا است که با دههها سابقه در طراحی و تولید شیرهای کنترل فشار، شیرهای ایمنی و تجهیزات مرتبط، جایگاه ممتازی در بازار اروپا و جهان به دست آورده است.
کیفیت ساخت اروپایی: تمامی محصولات CIM در کارخانههای ایتالیا با بالاترین استانداردهای کیفی تولید میشوند. برنج مورد استفاده در بدنه شیرها از آلیاژهای خالص با گواهینامه متالوژیکی است.
مطابقت با استانداردهای بینالمللی: محصولات CIM دارای تأییدیههای CE اروپایی و ISO 9001 هستند.
طراحی ارگونومیک: شیرهای CIM بهگونهای طراحی شدهاند که نصب، تنظیم و سرویس آنها حتی در فضاهای محدود بهسادگی انجام میشود.
تنوع محصول: CIM طیف وسیعی از شیرهای فشارشکن را از سایز ½ اینچ تا ۴ اینچ و بیشتر، با انواع اتصالات دندهای و فلنجی عرضه میکند.
عمر طولانی: شیرهای CIM با نگهداری مناسب بین ۱۵ تا ۳۰ سال عمر مفید دارند که آنها را به سرمایهگذاری بلندمدت تبدیل میکند.
۳. مشخصات فنی شیر فشارشکن برنجی CIM
| مشخصه | مقدار |
|---|---|
| برند | CIM (ایتالیا) |
| جنس بدنه | برنج DR-CuZn39Pb3 |
| جنس دیافراگم | EPDM |
| جنس فنر | فولاد ضدزنگ |
| جنس صافی داخلی | فولاد ضدزنگ |
| فشار ورودی حداکثر | ۱۶ بار (PN16) |
| محدوده فشار خروجی | ۰.۵ تا ۶ بار |
| فشار پیشفرض کارخانه | ۳ بار |
| دمای کاری | ۵ تا ۸۰ درجه سانتیگراد |
| نوع اتصال | دندهای BSP / G |
| موقعیت نصب | افقی (توصیه شده) و عمودی |
| کلاس فشار | PN16 |
سایزهای موجود:
| سایز | قطر داخلی | دبی اسمی |
|---|---|---|
| ½ اینچ (DN15) | ۱۵ mm | ۱۰ تا ۱۵ lit/min |
| ¾ اینچ (DN20) | ۲۰ mm | ۲۰ تا ۳۰ lit/min |
| ۱ اینچ (DN25) | ۲۵ mm | ۳۵ تا ۵۰ lit/min |
| ۱.۵ اینچ (DN40) | ۴۰ mm | ۹۰ تا ۱۲۰ lit/min |
| ۲ اینچ (DN50) | ۵۰ mm | ۱۵۰ تا ۲۰۰ lit/min |
۴. اصول و روش کارکرد شیر فشارشکن
برای انتخاب، نصب و تنظیم صحیح شیر فشارشکن CIM، درک روش کارکرد آن ضروری است. این شیر بر اساس اصل تعادل نیروهای مکانیکی کار میکند و به هیچ منبع انرژی خارجی (برق، هوای فشرده) نیاز ندارد.
اجزای اصلی شیر فشارشکن:
بدنه (Body): از برنج ریختهگریشده ساخته شده که مسیر عبور سیال را شکل میدهد و دارای دو اتصال ورودی (Inlet) و خروجی (Outlet) است.
دیافراگم (Diaphragm): یک صفحه انعطافپذیر از جنس EPDM که حساس به تغییرات فشار است. دیافراگم محفظه فشار خروجی را از محفظه فنر جدا میکند.
فنر تنظیم (Adjustment Spring): فنر فولادی که فشار آن توسط پیچ تنظیم قابل تغییر است. نیروی این فنر، فشار خروجی مطلوب را تعیین میکند.
پیچ تنظیم (Adjustment Screw): پیچی که با چرخاندن آن فشار فنر و در نتیجه فشار خروجی تغییر میکند. معمولاً با یک درپوش محافظ پوشانده شده است.
شیر اصلی (Main Valve / Obturator): عنصر متحرکی که بسته به وضعیت دیافراگم، مسیر عبور سیال را باز یا نیمهباز میکند.
صافی داخلی (Strainer): یک مش فولادی ضدزنگ در ورودی شیر که ذرات درشت را فیلتر میکند.
پورت گیج (Gauge Port): درگاه استاندارد G ¼ اینچ برای نصب گیج فشار.
مکانیزم کارکرد — گام به گام:
گام اول — حالت بیمصرف (Static):
وقتی هیچ شیر مصرفی باز نیست، فشار در لوله خروجی دقیقاً برابر فشار تنظیمشده (مثلاً ۳ بار) است. فشار خروجی از طریق کانال داخلی به زیر دیافراگم منتقل میشود. نیروی فشار ۳ بار × سطح دیافراگم دقیقاً برابر نیروی فنر است، پس شیر اصلی کاملاً بسته میماند.
گام دوم — شروع مصرف:
وقتی یک شیر مصرفی باز میشود، جریان برقرار میشود و فشار خروجی کمی افت میکند. فشار زیر دیافراگم کاهش مییابد، نیروی فنر غالب میشود، دیافراگم را به پایین فشار میدهد و شیر اصلی باز میشود. سیال با فشار بالاتر از شبکه وارد میشود.
گام سوم — تعادل دینامیک:
با بازتر شدن شیر اصلی، جریان بیشتری برقرار میشود تا فشار خروجی دوباره به ۳ بار برسد. دیافراگم به تعادل میرسد و شیر اصلی در موقعیت نیمهباز متوقف میشود. این تنظیم خودکار در کسری از ثانیه اتفاق میافتد.
گام چهارم — پایان مصرف:
با بستن شیر مصرفی، جریان متوقف میشود و فشار خروجی بالا میرود. دیافراگم به سمت بالا حرکت میکند، شیر اصلی کاملاً بسته میشود و فشار خروجی دقیقاً روی ۳ بار تثبیت میشود.
۵. محدوده فشار کاری: نیم بار تا ۶ بار
شیر فشارشکن برنجی CIM قادر است فشار خروجی را در محدوده ۰.۵ بار تا ۶ بار تنظیم کند. این محدوده وسیع کاربردهای بسیار متنوعی را پوشش میدهد:
| محدوده فشار | کاربرد اصلی |
|---|---|
| ۰.۵ تا ۱.۵ بار | آبیاری قطرهای حساس، دستگاههای RO، آزمایشگاه |
| ۱.۵ تا ۳ بار | واحدهای مسکونی، دفاتر، هتلها، بیمارستانها |
| ۳ تا ۴.۵ بار | ساختمانهای بزرگ، کارگاههای سبک |
| ۴.۵ تا ۶ بار | صنایع نیمهسنگین، شستشوی صنعتی |
نکته مهم درباره فشار ورودی:
برای عملکرد صحیح، فشار ورودی باید حداقل ۱.۵ تا ۲ بار بیشتر از فشار خروجی تنظیمشده باشد. مثلاً اگر فشار خروجی مطلوب ۳ بار است، فشار ورودی باید حداقل ۴.۵ تا ۵ بار باشد. شیر حداکثر فشار ورودی ۱۶ بار (PN16) را تحمل میکند.
۶. فشار پیشفرض ۳ بار و روش تغییر آن
چرا ۳ بار بهعنوان فشار پیشفرض انتخاب شده؟
شیر فشارشکن CIM از کارخانه روی ۳ بار تنظیم میشود. این انتخاب دلایل فنی محکمی دارد: اکثر تجهیزات بهداشتی، لوازم خانگی و پکیجهای گرمایشی برای فشارهای بین ۱.۵ تا ۴ بار طراحی شدهاند و ۳ بار دقیقاً در مرکز این محدوده قرار دارد. مطابق استاندارد اروپایی EN 806 نیز محدوده ۲ تا ۴ بار برای ساختمانهای مسکونی ایدهآل است. همچنین در ۳ بار تعادل خوبی بین راحتی مصرفکننده و بهینه بودن مصرف آب وجود دارد.
روش تغییر فشار — قابل تغییر در هر زمان:
یکی از مهمترین مزایای شیر CIM این است که تغییر فشار در هر زمان و بدون قطع آب امکانپذیر است.
ابزار مورد نیاز: پیچگوشتی مسطح (یا آچار آلن در برخی مدلها) و گیج فشار نصبشده.
مراحل تغییر فشار:
مرحله اول: یک شیر مصرفی را باز کنید تا جریان برقرار باشد و فشار دینامیک را روی گیج بخوانید.
مرحله دوم: درپوش محافظ پیچ تنظیم را باز کنید. در برخی مدلها یک مهره قفل (Lock Nut) وجود دارد که ابتدا باید شل شود.
مرحله سوم: پیچ را تنظیم کنید. برای افزایش فشار پیچ را به سمت ساعت (Clockwise) بچرخانید. برای کاهش فشار پیچ را خلاف ساعت (Counter-clockwise) بچرخانید. هر ¼ دور تقریباً ۰.۳ تا ۰.۵ بار تغییر ایجاد میکند.
مرحله چهارم: بعد از هر تنظیم ۱۰ تا ۳۰ ثانیه صبر کنید تا فشار تثبیت شود، سپس گیج را بخوانید.
مرحله پنجم: وقتی به فشار دلخواه رسیدید، مهره قفل را سفت کنید و درپوش محافظ را ببندید.
جدول راهنمای تنظیم فشار برای کاربردهای مختلف:
| کاربرد | فشار توصیهشده |
|---|---|
| ساختمان مسکونی عادی | ۲.۵ تا ۳.۵ بار |
| ساختمان با پکیج دیواری | ۲ تا ۳ بار |
| دستگاه تصفیه آب RO | ۲.۵ تا ۳.۵ بار |
| سیستم آبیاری قطرهای | ۱ تا ۲ بار |
| سیستم آبیاری اسپرینکلر | ۲ تا ۳.۵ بار |
| کارگاه صنعتی سبک | ۴ تا ۵ بار |
| هتل (طبقات پایین) | ۳ تا ۳.۵ بار |
| هتل (طبقات بالا) | ۲ تا ۲.۵ بار |
۷. اتصال دندهای؛ استاندارد و مزایا
شیر فشارشکن برنجی CIM با اتصال دندهای استاندارد BSP (British Standard Pipe) — نوع G (موازی) عرضه میشود که رایجترین نوع اتصال در بازار ایران است و با استاندارد DIN ISO 228 / EN 10226 مطابقت دارد.
سایزهای دنده:
| سایز شیر | دنده ورودی/خروجی | گام دنده |
|---|---|---|
| ½ اینچ | G ½” | ۱۴ TPI |
| ¾ اینچ | G ¾” | ۱۴ TPI |
| ۱ اینچ | G 1″ | ۱۱ TPI |
| ۱.۵ اینچ | G 1½” | ۱۱ TPI |
| ۲ اینچ | G 2″ | ۱۱ TPI |
مزایای اتصال دندهای:
نصب سریع و ساده بدون جوشکاری یا ابزار تخصصی، قابلیت باز و بسته شدن در صورت نیاز به تعمیر، آببندی مطمئن با استفاده از نوار تفلون، هزینه کمتر نسبت به اتصالات فلنجی، و سازگاری با لولههای گالوانیزه، مانیسمان، PPR و مس از طریق مبدلهای مناسب.
نکات مهم در بستن اتصال دندهای CIM:
نوار تفلون را در جهت صحیح روی دنده بپیچید (وقتی دنده نر را جلوی خود میگیرید، نوار را در جهت ساعت میکشید). حداقل ۴ تا ۶ لایه نوار تفلون استفاده کنید. ابتدا با دست شروع به پیچاندن کنید تا دندهها کج نروند. سپس با آچار ½ تا ¾ دور بیشتر سفت کنید و بیش از این ادامه ندهید تا دندههای برنجی آسیب نبینند.
۸. نصب گیج فشار و اهمیت آن در تنظیم دقیق

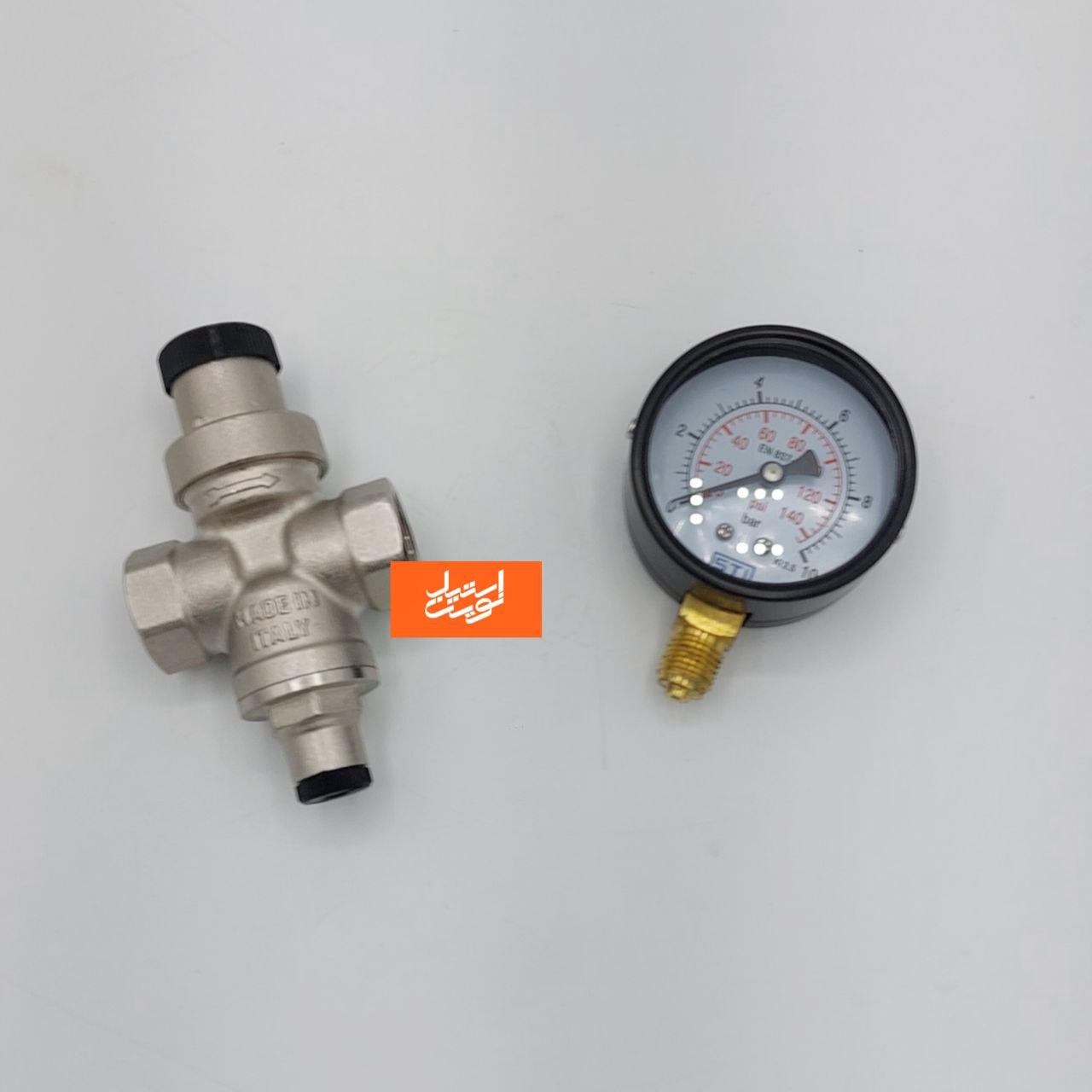

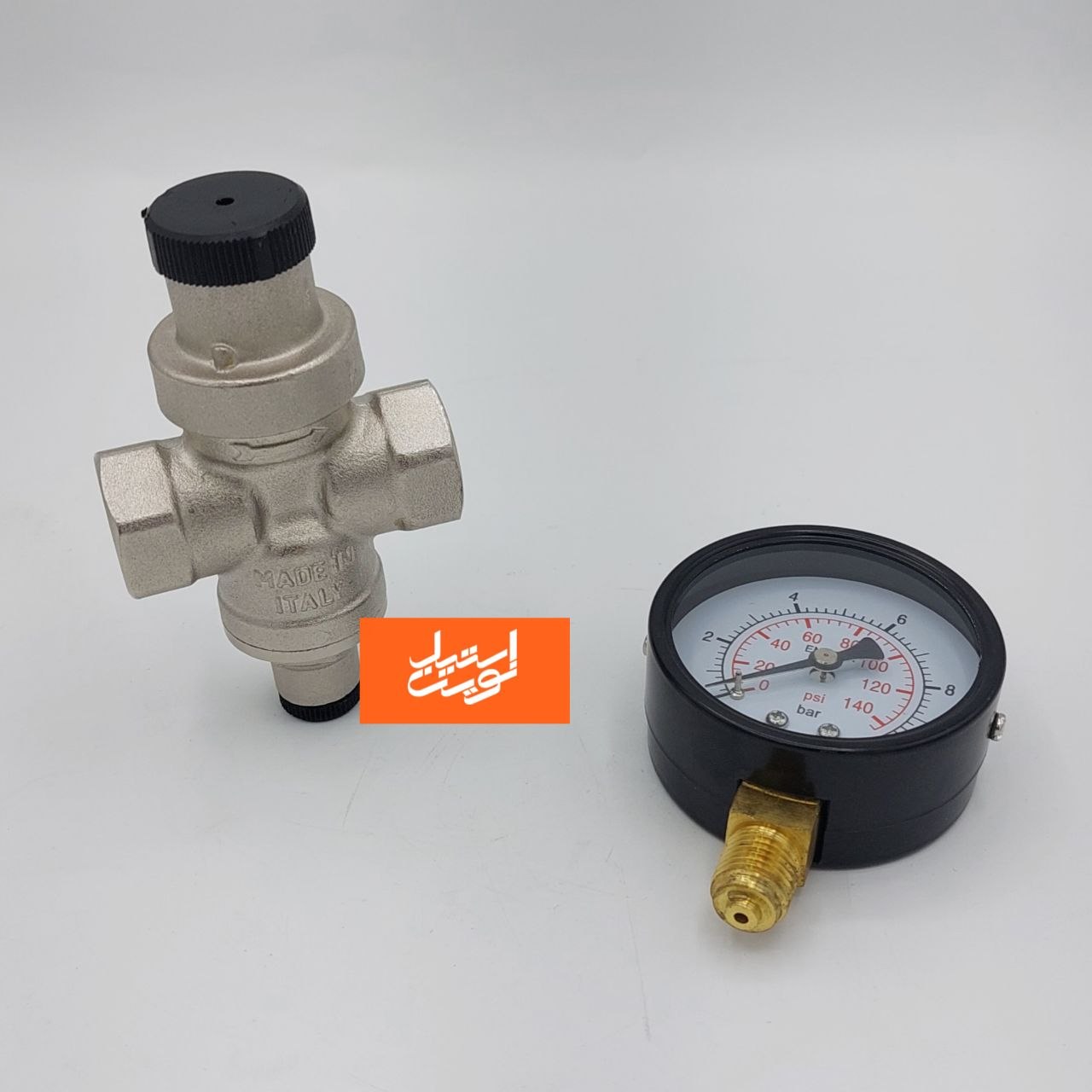

یکی از مهمترین ویژگیهای شیر فشارشکن CIM، وجود پورت اختصاصی G ¼ اینچ برای نصب گیج فشار روی خروجی شیر است.
چرا نصب گیج فشار ضروری است؟
بدون گیج، تنظیم فشار کاملاً کور است و هیچ اطمینانی از صحت آن وجود ندارد. گیج نصبشده بهصورت دائمی هر تغییری در فشار ناشی از فرسودگی دیافراگم، نشستن فنر یا رسوبات را نشان میدهد. در صورت بروز مشکل، گیج اولین ابزار تشخیصی است. مهمتر از همه، با گیج میتوان فشار را در حین مصرف (فشار دینامیک واقعی) تنظیم کرد.
انواع گیج فشار مناسب برای CIM:
گیج آنالوگ فنری (Bourdon Tube): رایجترین نوع با محدوده ۰ تا ۶ بار یا ۰ تا ۱۰ بار، قطر صفحه ۶۳ یا ۱۰۰ میلیمتر، اتصال G ¼ اینچ. توصیه میشود گیج پرشده از گلیسیرین (ضدضربه) انتخاب شود.
گیج دیجیتال: دقت بالاتر (تا ۰.۰۱ بار)، مناسب برای کاربردهای صنعتی و امکان اتصال به سیستمهای هوشمند.
تفاوت فشار استاتیک و دینامیک:
فشار استاتیک: فشاری که گیج وقتی هیچ شیری باز نیست نشان میدهد. این فشار معمولاً ۰.۱ تا ۰.۵ بار بالاتر از فشار تنظیمشده است.
فشار دینامیک: فشاری که گیج هنگام جریان آب نشان میدهد. این فشار مهمتر است زیرا فشار واقعی در نقاط مصرف را نشان میدهد. همیشه فشار را هنگام مصرف تنظیم و کنترل کنید.
روش نصب گیج:
پلاگ G ¼ اینچ پورت گیج را باز کنید، نوار تفلون روی دنده گیج بپیچید، گیج را با دست سفت کنید و با آچار فقط ¼ دور اضافه کنید (بیش از این موجب ترکیدن پایه گیج میشود)، سپس آب را باز کنید و از نشتی اطراف گیج مطمئن شوید.
۹. کاربردها: سیالات غیراسیدی
شیر فشارشکن برنجی CIM برای طیف وسیعی از سیالات غیراسیدی مناسب است.
سیالات مجاز:
آب سرد شهری و چاه: رایجترین کاربرد با pH مجاز ۶.۵ تا ۸.۵ و دما تا ۴۵ درجه.
آب گرم بهداشتی: تا ۸۰ درجه سانتیگراد، مناسب برای سیستمهای گرمایش مرکزی و آب مصرفی داغ ،فشار شکن آب خانگی
هوای فشرده: برای کاربردهای صنعتی، هوا باید خشک و بدون روغن باشد.
نیتروژن: برای آزمایشگاهها و صنایع خاص.
سیالات غیرمجاز (اسیدی و خورنده):
| سیال | علت عدم تناسب |
|---|---|
| اسید کلریدریک (HCl) | خوردگی شدید برنج |
| اسید سولفوریک | خوردگی شدید برنج |
| آب دریا با کلر بالا | خوردگی در pH پایین |
| روغنهای معدنی | آسیب به دیافراگم EPDM |
| حلالهای آلی | تورم دیافراگم |
برنج در pH بین ۶ تا ۸.۵ بهترین عملکرد را دارد. قبل از نصب، pH آب را بررسی کنید. برای سیالات خورنده از شیرهای با بدنه استنلساستیل استفاده کنید.
۱۰. راهنمای گامبهگام نصب شیر فشارشکن
ترتیب صحیح نصب تجهیزات در خط لوله:
شیر قطع ورودی ← صافی (فیلتر) ← شیر فشارشکن CIM ← گیج فشار ← شیر قطع خروجی ← شبکه توزیع
تجهیزات مورد نیاز:
شیر فشارشکن CIM با سایز مناسب، گیج فشار ۰-۶ یا ۰-۱۰ بار، صافی آب (Y-type)، دو شیر قطع، نوار تفلون، آچار دو سر ثابت، آچار فرانسه (دو عدد).
مراحل نصب:
مرحله ۱ — قطع آب: شیر اصلی ورودی ساختمان را کاملاً ببندید و فشار خط را با باز کردن یک شیر پاییندستی تخلیه کنید.
مرحله ۲ — آمادهسازی: لوله را در محل نصب برش دهید. برشها باید کاملاً عمود باشند و لبههای تیز سوهان بخورند.
مرحله ۳ — نصب شیر قطع ورودی: اولین شیر قطع را با نوار تفلون کافی نصب کنید. این شیر برای سرویس کردن شیر فشارشکن بدون قطع آب کل ساختمان ضروری است.
مرحله ۴ — نصب صافی: صافی را پس از شیر قطع ورودی نصب کنید. جهت جریان (فلش روی بدنه) و کلاهک تمیزکاری (باید رو به پایین باشد) را رعایت کنید.
مرحله ۵ — نصب شیر فشارشکن CIM (مهمترین مرحله): فلش جهت جریان روی بدنه شیر را شناسایی کنید. شیر را در موقعیت *
