شیر فلکه کشویی JC فولادی کلاس ۱۵۰؛ مشخصات، ابعاد و قیمت

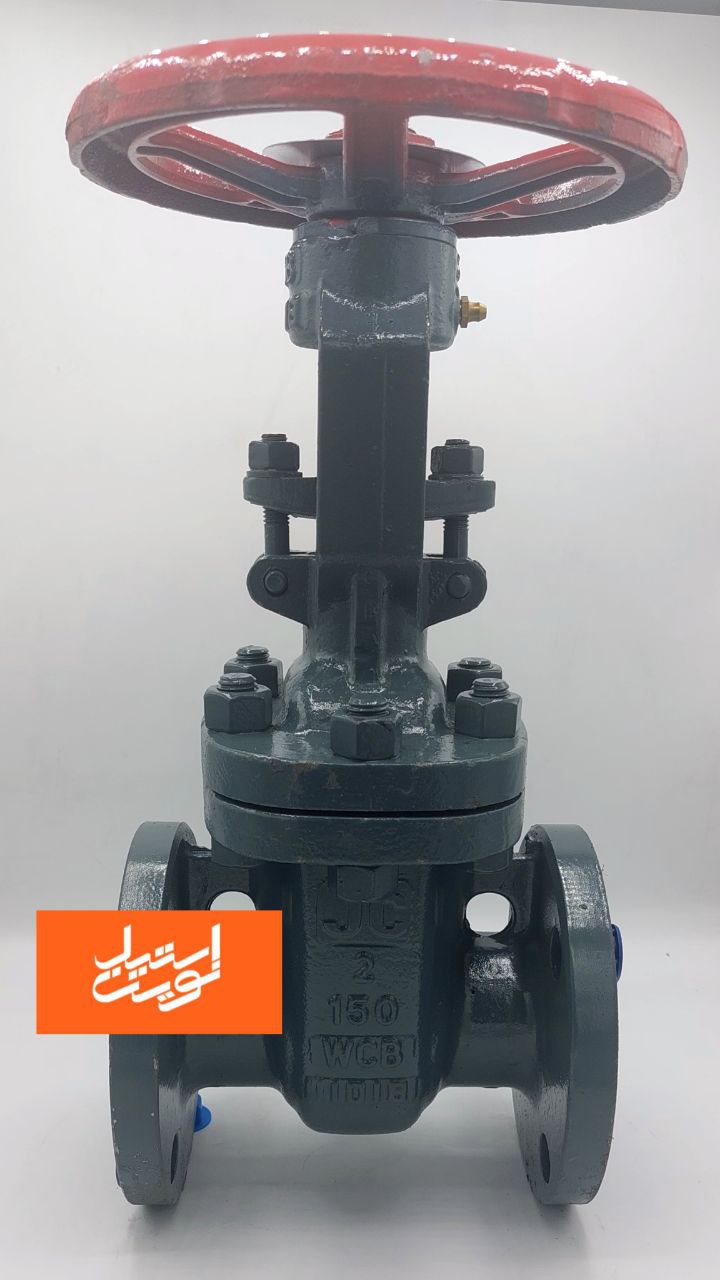

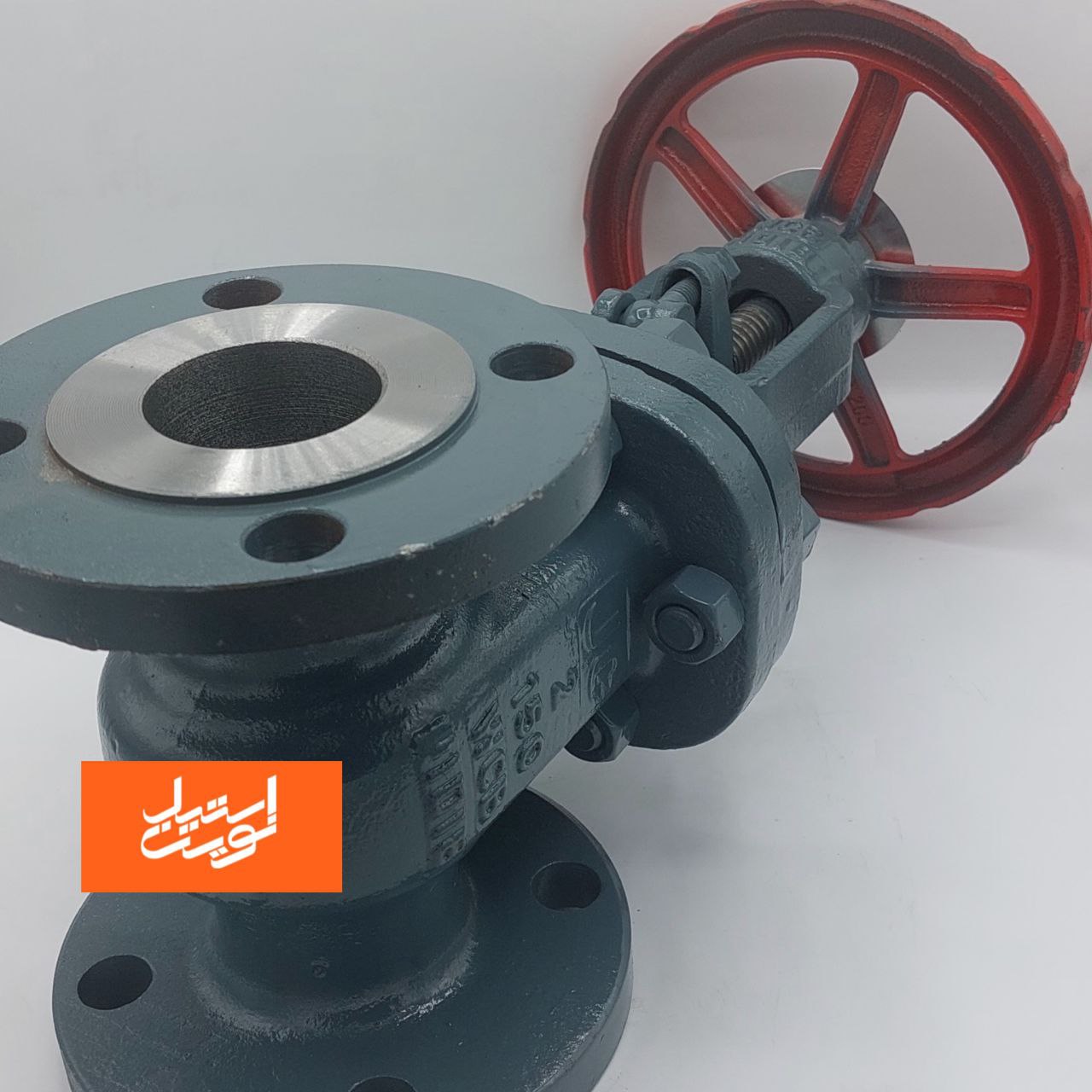

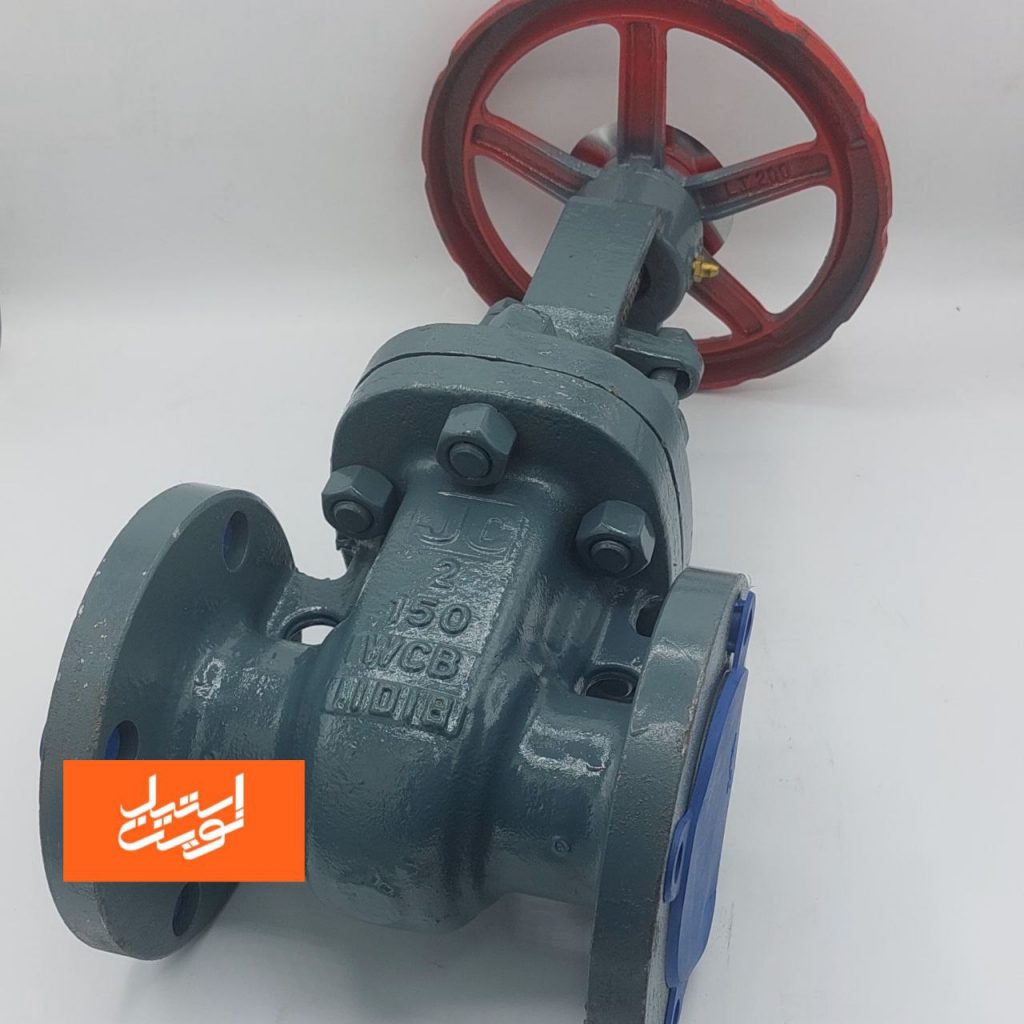

شیر فلکه کشویی JC یک گیت ولو فولادی فلنجی برای قطع و وصل کامل جریان در خطوط صنعتی است. بدنه آن از فولاد ریخته‌گری WCB است و در کلاس ۱۵۰ و سایزهای ۲ الی ۱۴ اینچ عرضه می‌شود. این شیر در کارخانه JC Valves Co در چین و تحت لیسانس JC اسپانیا ساخته می‌شود. در این صفحه مشخصات فنی، طول فیس به فیس، فشار مجاز، کاربردها و نکات خرید شیر فلکه JC را می‌خوانید.

مشخصات فنی شیر فلکه کشویی JC

مشخصه	مقدار
کلاس فشار	Class 150
سایز	۲ الی ۱۴ اینچ

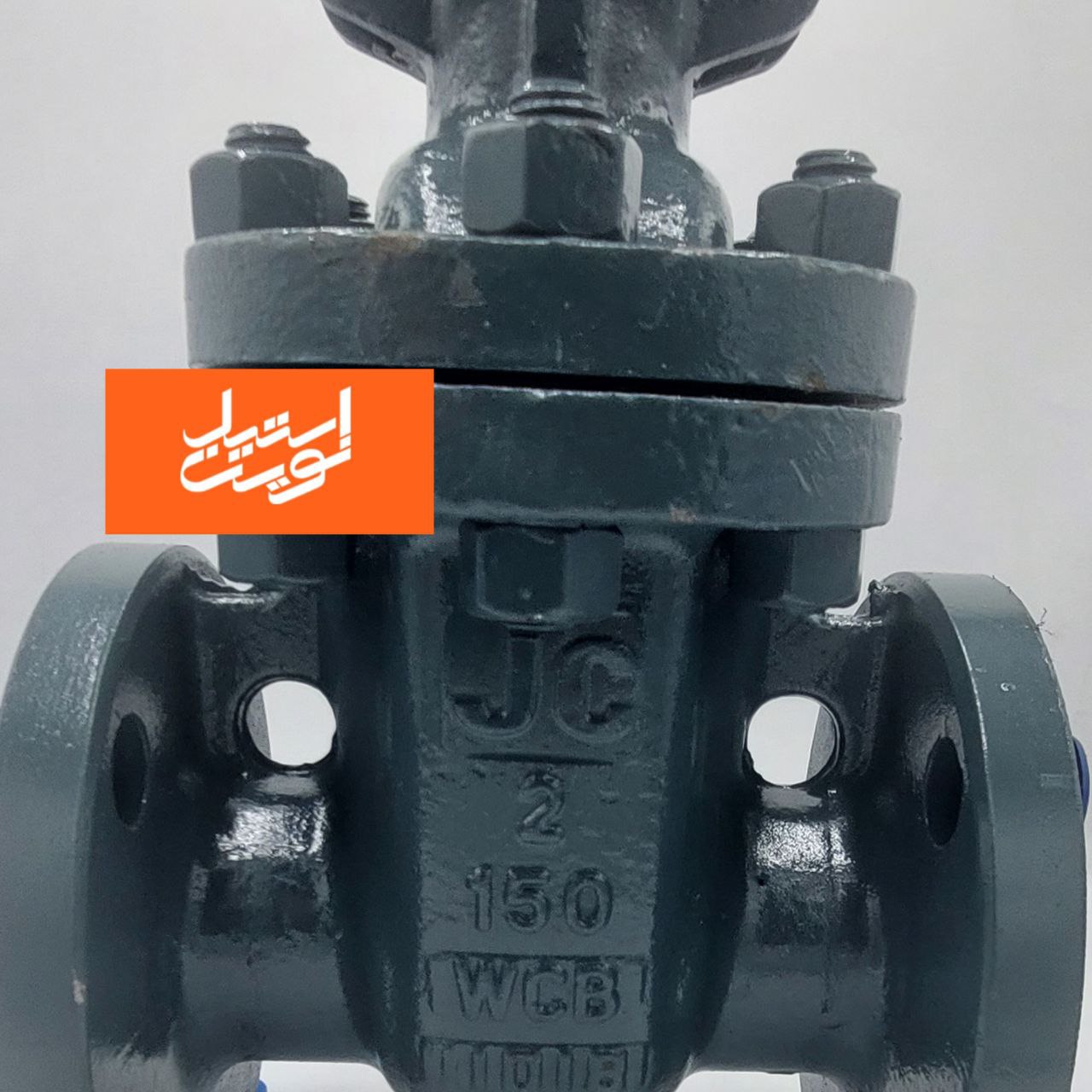

جنس بدنه	فولاد ریخته‌گری WCB
جنس ساقه (Stem)	استیل ۱۳ درصد کروم (F6)
نشیمنگاه (Seat)	روکش ۱۳ درصد کروم (F6)

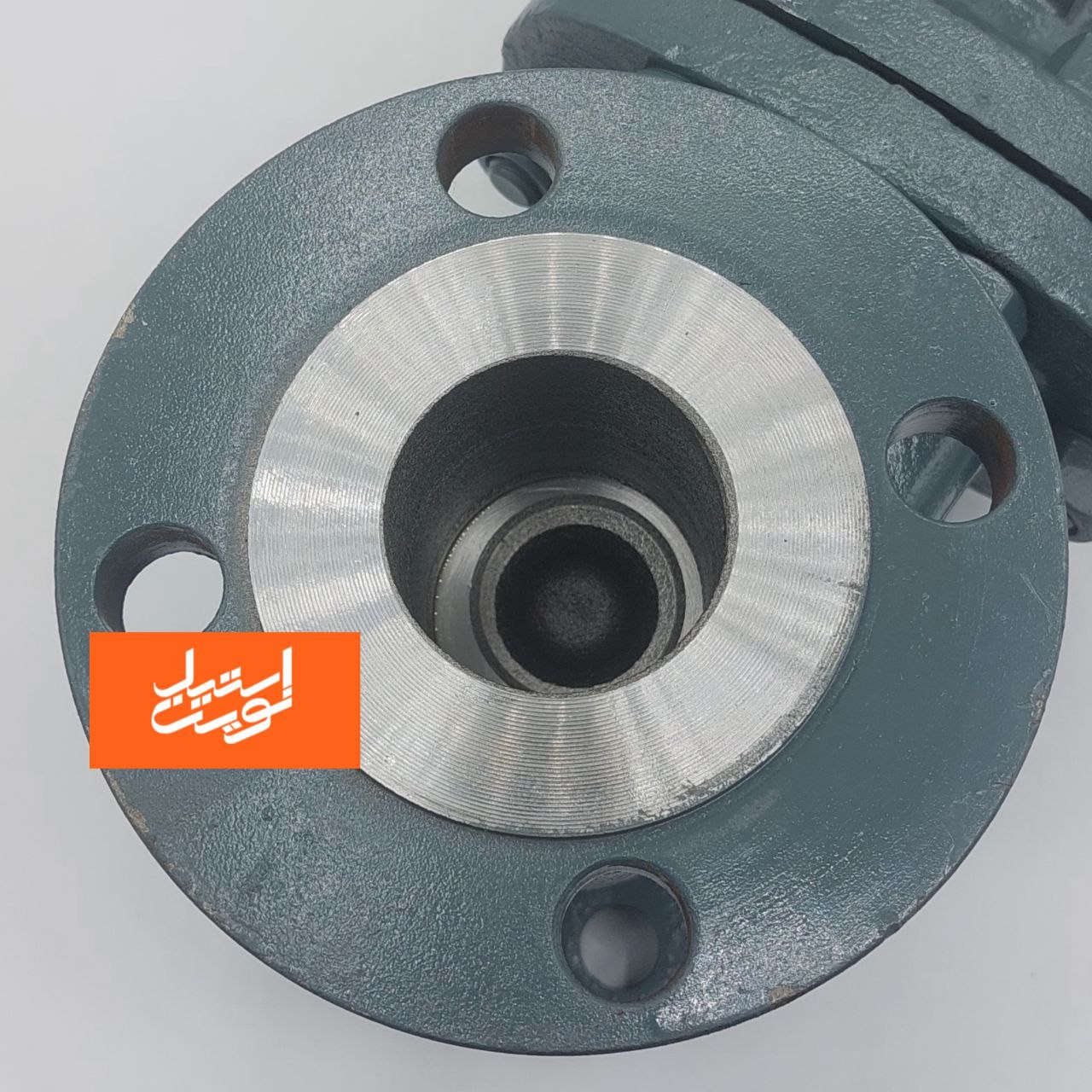

نوع اتصال	فلنجی
رنگ بدنه	طوسی

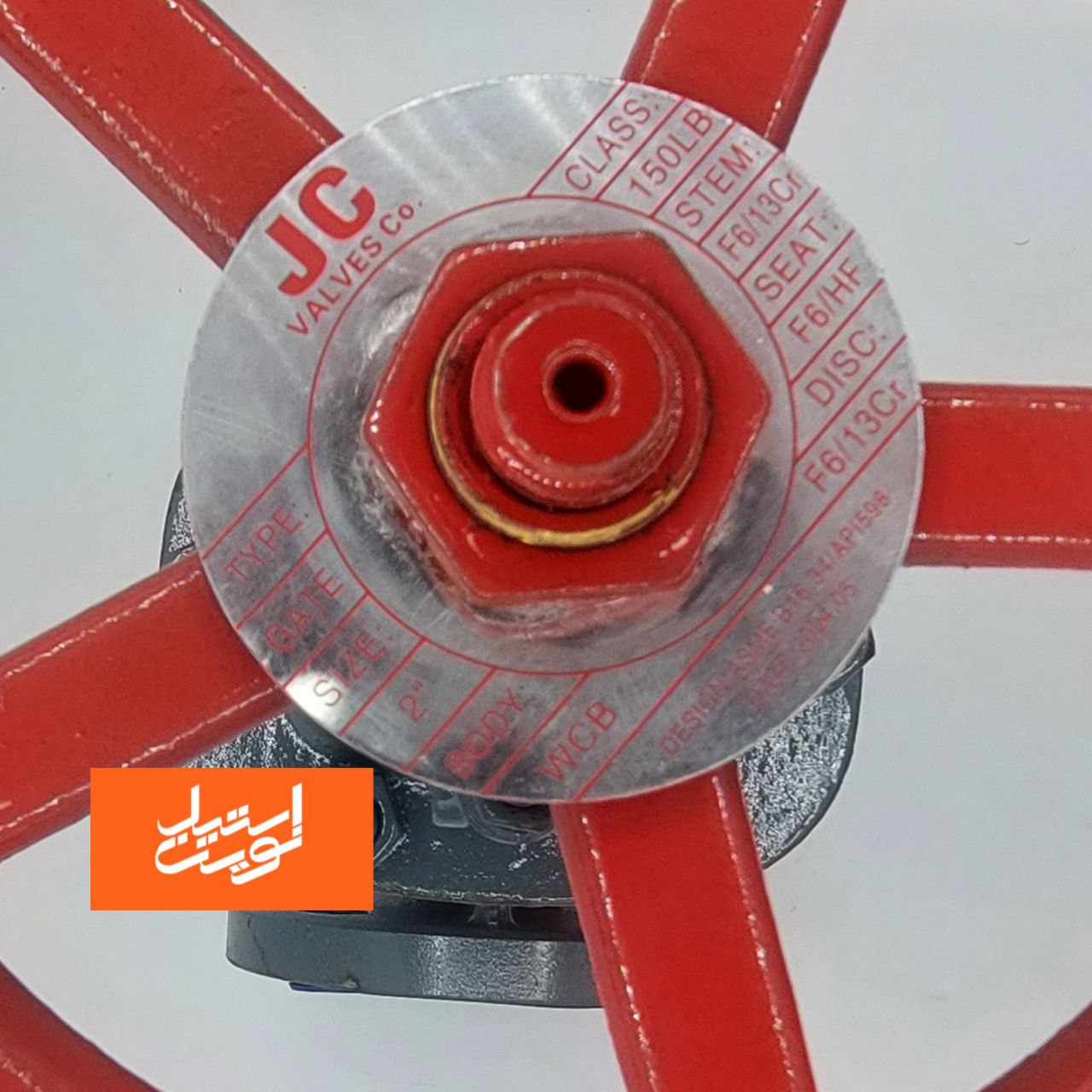

سازنده	JC Valves Co، چین، تحت لیسانس JC اسپانیا

ترکیب بدنه WCB با تریم F6 (۱۳ درصد کروم) رایج‌ترین ترکیب گیت ولو فولادی برای آب، نفت، گاز و بخار است. تریم کروم‌دار در برابر سایش و خوردگی ملایم مقاوم‌تر از فولاد معمولی است و جلوی گیر کردن گوه روی نشیمنگاه را می‌گیرد.

فشار کاری شیر فلکه JC کلاس ۱۵۰

بدنه WCB در گروه مواد ۱٫۱ استاندارد ASME B16.34 قرار می‌گیرد. فشار مجاز شیر کلاس ۱۵۰ از این گروه با بالا رفتن دما کم می‌شود:

دما (°C)	فشار مجاز
تا ۳۸	۱۹٫۶ بار (۲۸۵ psi)
۱۰۰	۱۷٫۷ بار
۲۰۰	۱۳٫۸ بار
۳۰۰	۱۰٫۲ بار

برای تبدیل فشار خط از psi یا kg/cm² به بار، از ماشین حساب تبدیل فشار استفاده کنید. اگر فشار خط از این عددها بیشتر است، شیر کلاس ۳۰۰ یا فلکه کشویی کلاس ۸۰۰ لازم دارید.

طول فیس به فیس شیر فلکه JC

طول فیس به فیس گیت ولو فلنجی کلاس ۱۵۰ طبق ASME B16.10 این است:

سایز (اینچ)	طول فیس به فیس (mm)
۲	۱۷۸
۳	۲۰۳
۴	۲۲۹
۶	۲۶۷
۸	۲۹۲
۱۰	۳۳۰
۱۲	۳۵۶
۱۴	۳۸۱

قبل از نصب، طول شیر را با جای خالی خط مقایسه کنید. ابعاد فلنج‌های دو طرف، یعنی قطر خارجی، PCD و تعداد پیچ، را در جدول فلنج ببینید.

اجزای شیر فلکه کشویی JC

• بدنه (Body): فولاد ریخته‌گری WCB که مسیر اصلی جریان و فلنج‌ها را تشکیل می‌دهد.
• گوه (Gate): قطعه‌ای که با بالا و پایین رفتن، جریان را کامل باز یا قطع می‌کند.
• ساقه (Stem): از استیل ۱۳ درصد کروم؛ حرکت چرخشی فلکه را به حرکت خطی گوه تبدیل می‌کند.
• نشیمنگاه (Seat): روکش کروم‌دار که گوه روی آن می‌نشیند و جلوی نشتی را می‌گیرد.
• پکینگ و درپوش (Bonnet): دور ساقه را آب‌بندی می‌کند.

کاربردهای شیر فلکه کشویی JC

• نفت و گاز: قطع و وصل خطوط انتقال و مخازن.
• پتروشیمی: خطوط فرایندی با فشار متوسط و سیال غیرخورنده.
• آب و فاضلاب: ایستگاه‌های پمپاژ و خطوط اصلی آب.
• نیروگاه و تأسیسات بخار: خطوط بخار و آب تغذیه بویلر در محدوده فشار کلاس ۱۵۰.
• آتش‌نشانی صنعتی: شیرهای قطع اصلی خطوط آب آتش‌نشانی.

شیر فلکه JC فولادی یا شیر کشویی استیل؟

بدنه WCB در برابر آب، نفت، گاز و بخار مشکلی ندارد و قیمت آن خیلی کمتر از شیر استیل هم‌سایز است. ولی در برابر آب شور، کلر، مواد غذایی و مواد شیمیایی خورنده زنگ می‌زند. برای این سیال‌ها شیر کشویی استنلس استیل فلنجی را انتخاب کنید. برای سایزهای کوچک دنده‌ای هم شیر فلکه کشویی استیل را ببینید.

اگر برند دیگری را با JC مقایسه می‌کنید، شیر فلکه کیتز و شیر فلکه فولادی کلاس ۱۵۰ را هم ببینید.

نکات خرید و نصب

1. کلاس فلنج‌های خط باید کلاس ۱۵۰ باشد. این شیر با فلنج کلاس ۳۰۰ جفت نمی‌شود.
2. فشار خط را در دمای کاری با جدول فشار مجاز مقایسه کنید.
3. قبل از نصب، داخل لوله را از براده و تکه‌های جوش تمیز کنید تا نشیمنگاه خش برندارد.
4. شیر را برای تنظیم دبی به کار نبرید؛ فقط کاملاً باز یا کاملاً بسته.
5. پیچ‌های فلنج را ضربدری و یکنواخت سفت کنید تا گسکت یک‌طرفه فشرده نشود.

سوالات متداول درباره شیر فلکه کشویی JC

اگر شیر فعلی شما نشتی دارد یا کامل بسته نمی‌شود، قبل از خرید شیر نو، تعمیر شیرآلات صنعتی را بررسی کنید؛ تعویض سیت، گوی و پکینگ با تست فشار و گارانتی.

جمع‌بندی

شیر فلکه کشویی JC گیت ولو فولادی کلاس ۱۵۰ با بدنه WCB و تریم ۱۳ درصد کروم است و در سایزهای ۲ الی ۱۴ اینچ برای آب، نفت، گاز و بخار مناسب است. برای سیال‌های خورنده، شیر استیل انتخاب کنید و برای فشار بالاتر، کلاس ۳۰۰ یا کلاس ۸۰۰.
