تبدیل جوشی استیل
تبدیل جوشی استیل یکی از اجزای کلیدی در سیستمهای لولهکشی صنعتی است.
تبدیل جوشی استیل که برای اتصال لولههایی با قطرهای متفاوت مورد استفاده قرار میگیرد. این قطعه امکان تغییر سایز لولهها را فراهم کرده و در عین حال باعث کاهش افت فشار و بهبود عملکرد جریان سیال میشود.
مشخصات فنی تبدیل جوشی استیل
تبدیلهای جوشی از جنس استیل در دو نوع هممرکز (Concentric Reducer) و نامتقارن (Eccentric Reducer) تولید میشوند. این محصولات مطابق استانداردهای مختلف و در ضخامتهای مختلف از جمله رده 10، رده 40 و رده 80 تولید میشوند. همچنین، در دو گرید پرکاربرد استیل 304 و استیل 316 موجود هستند که هر دو به دلیل مقاومت بالا در برابر خوردگی و فشار، در صنایع مختلف بهویژه صنایع غذایی، دارویی، نفت و گاز استفاده میشوند.
انواع تبدیل جوشی استیل

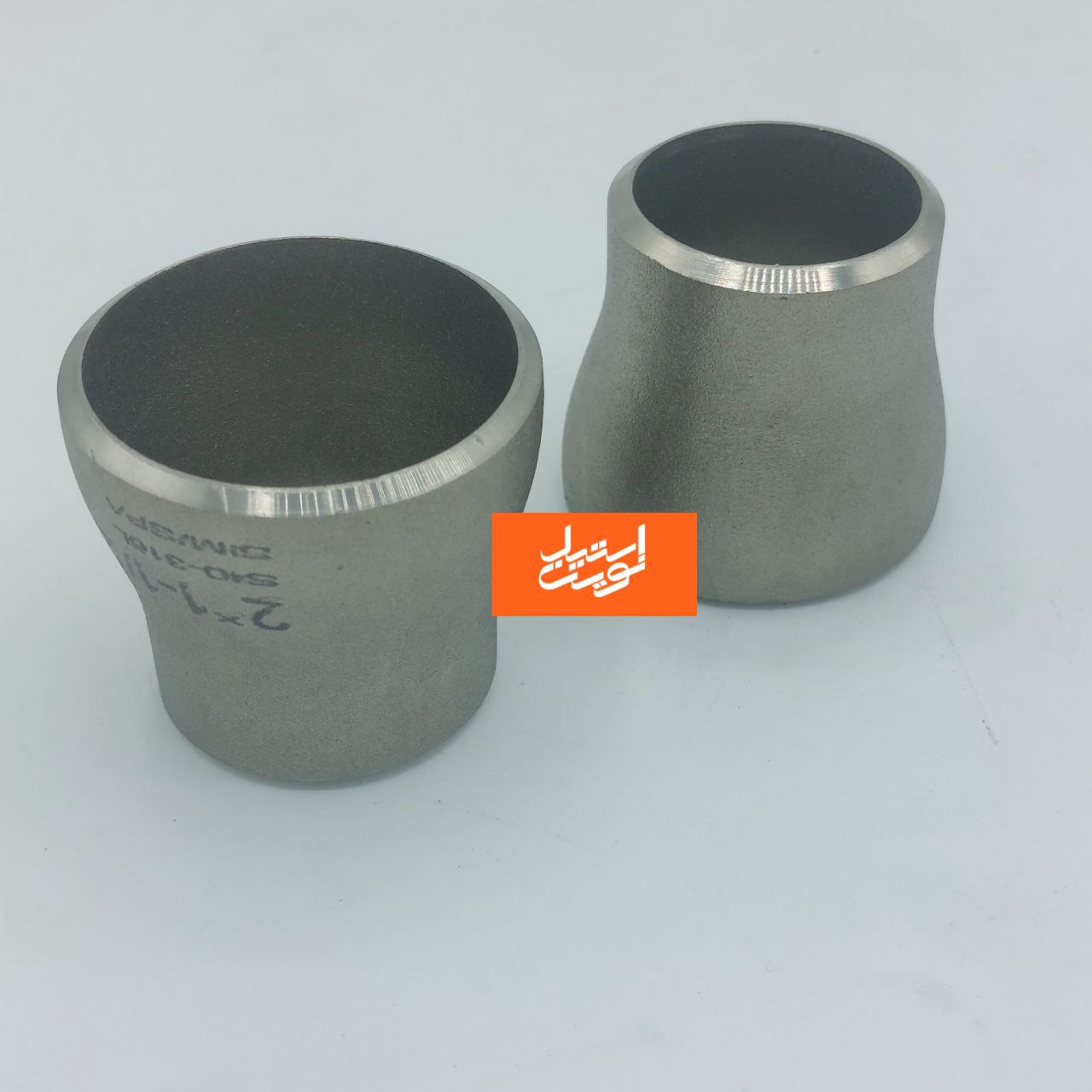

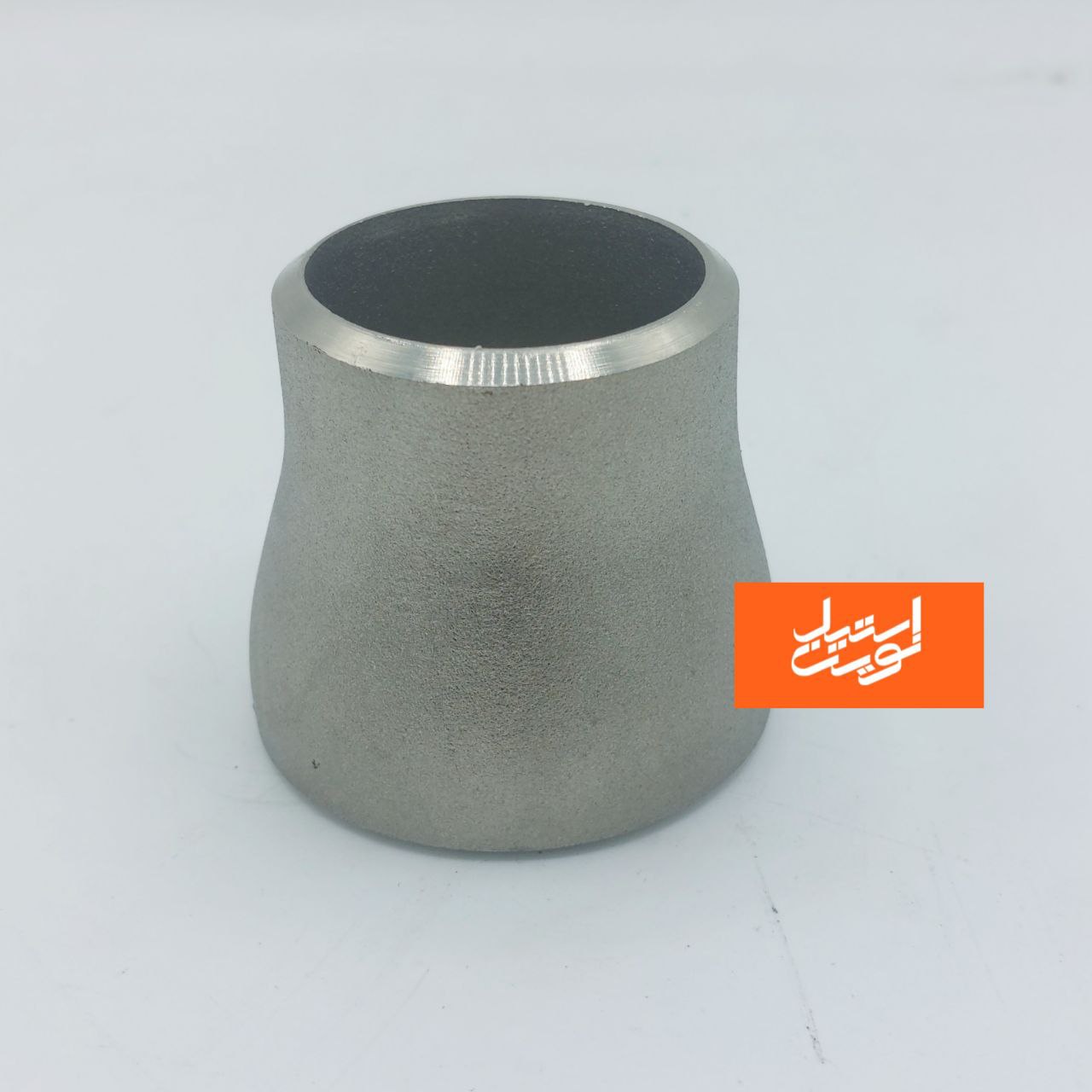

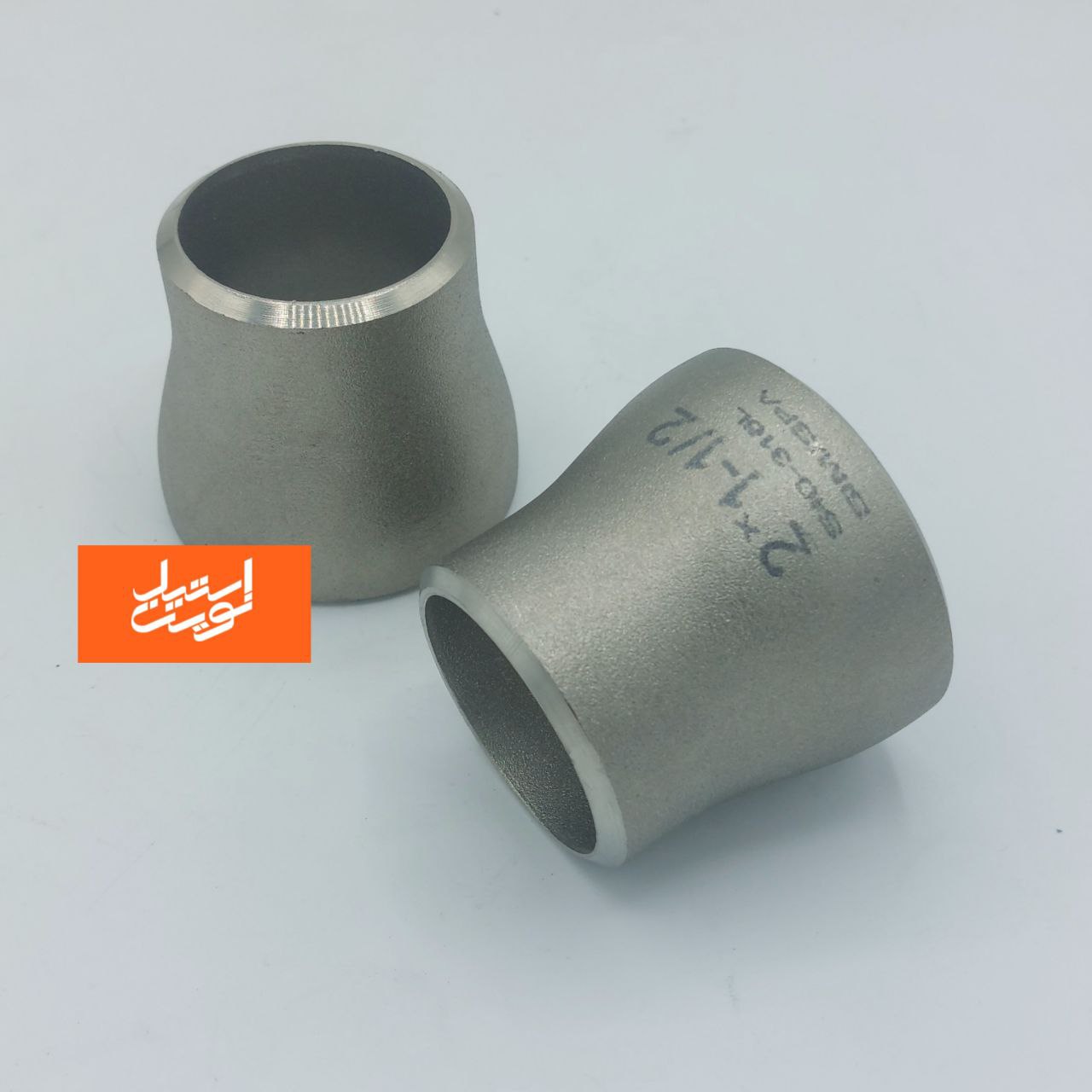

تبدیل جوشی هممرکز
این نوع تبدیل جوشی برای اتصال لولههایی با تغییرات تدریجی در قطر استفاده میشود و معمولا در خطوطی که تغییرات یکنواخت در جریان دارند، کاربرد دارد.
تبدیل جوشی نامتقارن
این نوع تبدیل برای شرایطی که نیاز به تغییر قطر لوله در یک طرف سیستم بدون ایجاد انحراف در مسیر کلی جریان باشد، استفاده میشود. عمدتاً در سیستمهای تخلیه و پمپاژ مورد استفاده قرار میگیرد.
جدول سایزبندی و ضخامت تبدیل جوشی استیل (سایز 1/2 تا 24 اینچ)
| سایز (اینچ) | ضخامت رده 10 (میلیمتر) | ضخامت رده 40 (میلیمتر) | ضخامت رده 80 (میلیمتر) |
|---|---|---|---|
| 1/2 × 3/4 | 1.65 | 2.77 | 3.73 |
| 3/4 × 1 | 1.65 | 2.87 | 3.91 |
| 1 × 1 1/4 | 1.65 | 3.38 | 4.55 |
| 1 1/4 × 1 1/2 | 1.65 | 3.56 | 4.85 |
| 1 1/2 × 2 | 1.65 | 3.68 | 5.08 |
| 2 × 3 | 1.65 | 3.91 | 5.54 |
| 3 × 4 | 1.65 | 4.27 | 6.35 |
| 4 × 6 | 2.11 | 6.02 | 7.92 |
| 6 × 8 | 2.77 | 7.11 | 8.74 |
| 8 × 10 | 3.05 | 8.18 | 10.97 |
| 10 × 12 | 3.40 | 9.27 | 12.70 |
| 12 × 14 | 3.96 | 10.31 | 14.27 |
| 14 × 16 | 4.19 | 11.13 | 15.88 |
| 16 × 18 | 4.78 | 12.70 | 17.48 |
| 18 × 20 | 5.54 | 14.27 | 19.05 |
| 20 × 24 | 6.35 | 15.88 | 21.44 |
نحوه نصب و جوشکاری تبدیل جوشی استیل
برای نصب صحیح تبدیل جوشی استیل، رعایت موارد زیر ضروری است:
- آمادهسازی سطوح جوشکاری: تمیز کردن سطوح لوله و تبدیل از هرگونه زنگ، چربی یا آلودگی.
- انتخاب روش جوشکاری مناسب: معمولاً از روشهای TIG، MIG و SMAW برای جوشکاری این قطعات استفاده میشود.
- کنترل دقیق حرارت ورودی: استیل 304 و 316 حساس به تغییرات دمایی هستند، بنابراین کنترل دما هنگام جوشکاری اهمیت بالایی دارد.
- استفاده از فیلر مناسب: انتخاب فیلر جوشکاری باید متناسب با نوع استیل مورد استفاده باشد.
- بازرسی و تستهای جوشکاری: انجام تستهای غیرمخرب مانند RT (رادیوگرافی) و UT (آزمایش آلتراسونیک) جهت اطمینان از کیفیت جوش.
نتیجهگیری
تبدیل جوشی استیل یکی از قطعات مهم در صنایع مختلف است که نقش کلیدی در اتصال و تغییر قطر لولهها دارد. استفاده از آلیاژ مناسب و ضخامت بهینه برای هر کاربرد میتواند تأثیر قابلتوجهی در بهرهوری سیستمهای لولهکشی داشته باشد. رعایت استانداردهای نصب، انتخاب روش جوشکاری مناسب و انجام تستهای کیفیتی میتواند عمر مفید این قطعات را افزایش داده و از بروز مشکلات احتمالی در آینده جلوگیری کند
