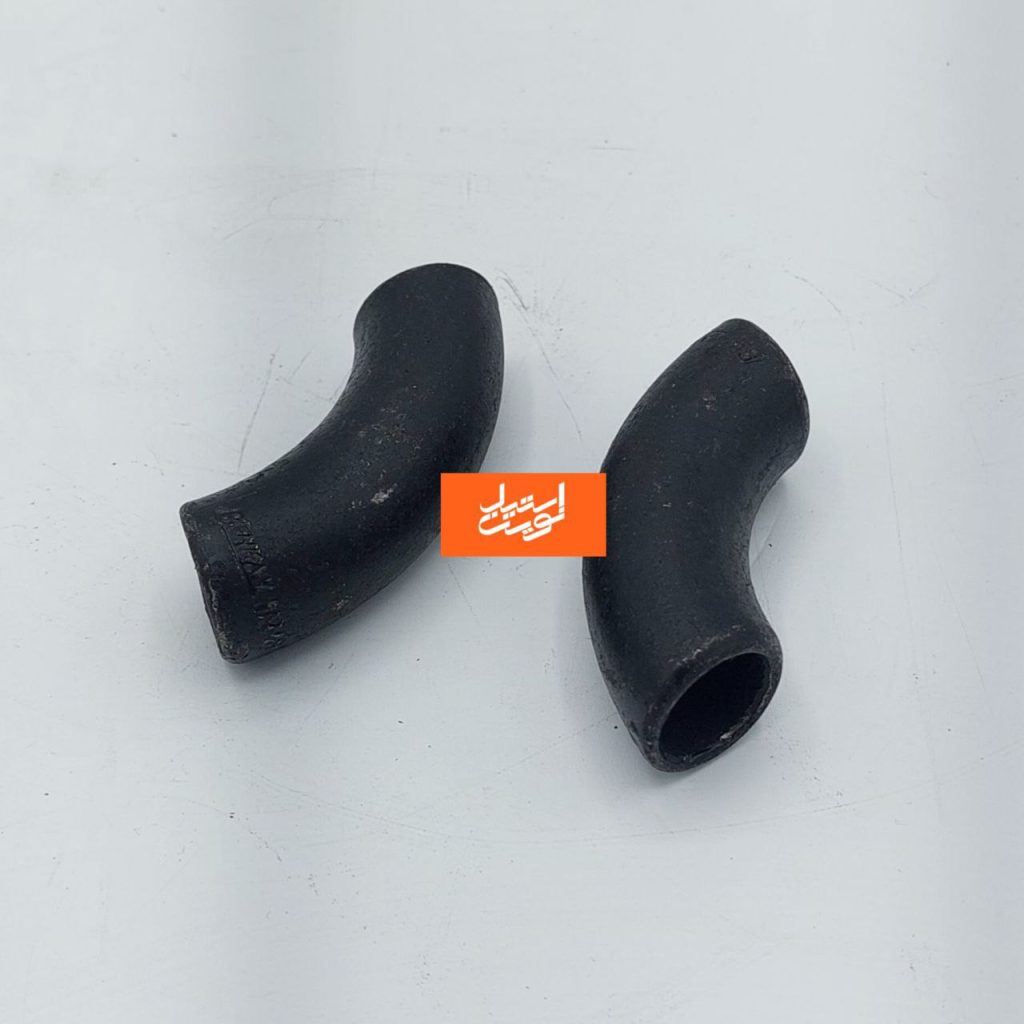

زانو فولادی: بررسی جامع انواع، سایزها و کاربردها
مقدمه
زانو فولادی یکی از مهمترین اتصالات در خطوط لوله صنعتی، نفت، گاز، پتروشیمی و تأسیسات ساختمانی است. این قطعه برای تغییر جهت مسیر سیال در زوایای مختلف مورد استفاده قرار میگیرد. زانوهای فولادی در دو نوع مانیسمان (بدون درز) و درزدار (گازی) تولید شده و بر اساس زاویه خمشدگی به 90 درجه و 45 درجه تقسیم میشوند. در این مقاله، انواع زانو ، ویژگیها، جدول ابعاد و کاربردهای آن را بررسی میکنیم.
انواع زانو فولادی
1. زانو مانیسمان (بدون درز)
زانوهای مانیسمان از لولههای بدون درز ساخته شده و استحکام بالایی دارند. این نوع زانوها در فشار و دمای بالا مورد استفاده قرار گرفته و به دلیل عدم وجود جوشکاری، احتمال نشتی آنها کمتر است.
2. زانو درزدار (گازی)
زانوهای درزدار با روش جوشکاری تولید شده و معمولاً برای فشارهای کمتر به کار میروند. این زانوها اقتصادیتر بوده و در تأسیسات ساختمانی و سیستمهای تهویه مطبوع رایج هستند.
انواع زانو بر اساس زاویه خمشدگی
1. زانو فولادی 90 درجه
این نوع زانو بیشترین کاربرد را در سیستمهای لولهکشی دارد و مسیر جریان را 90 درجه تغییر میدهد. زانو 90 درجه در تأسیسات صنعتی و خانگی، بهویژه در خطوط انتقال گاز و آب، استفاده میشود.
2. زانو فولادی 45 درجه
زانو 45 درجه تغییر مسیر کمتری ایجاد میکند و معمولاً در سیستمهایی که نیاز به کاهش افت فشار دارند، به کار میرود.
جدول زانو فولادی ابعاد و ضخامت
جدول سایز و ضخامت زانو مانیسمان و گازی (رده 10، 40 و 80)
| سایز (اینچ) | قطر خارجی (mm) | ضخامت (رده 10) (mm) | ضخامت (رده 40) (mm) | ضخامت (رده 80) (mm) |
|---|---|---|---|---|
| 1/2 | 21.3 | 2.11 | 2.77 | 3.73 |
| 3/4 | 26.7 | 2.11 | 2.87 | 3.91 |
| 1 | 33.4 | 2.77 | 3.38 | 4.55 |
| 1 1/2 | 48.3 | 2.77 | 3.68 | 5.08 |
| 2 | 60.3 | 2.77 | 3.91 | 5.54 |
| 3 | 88.9 | 3.05 | 5.49 | 7.62 |
| 4 | 114.3 | 3.05 | 6.02 | 8.56 |
| 6 | 168.3 | 3.40 | 7.11 | 10.97 |
| 8 | 219.1 | 3.76 | 8.18 | 12.7 |
| 10 | 273 | 4.19 | 9.27 | 15.09 |
| 12 | 323.9 | 4.57 | 10.31 | 17.48 |
| 14 | 355.6 | 4.78 | 11.13 | 19.05 |
| 16 | 406.4 | 4.78 | 12.70 | 21.44 |
| 18 | 457.2 | 4.78 | 14.27 | 23.83 |
| 20 | 508 | 5.54 | 15.09 | 26.19 |
| 24 | 610 | 6.35 | 17.48 | 30.96 |
کاربردهای زانو فولادی
✔ صنایع نفت و گاز: استفاده در خطوط انتقال نفت و گاز با فشار و دمای بالا ✔ پتروشیمی: مناسب برای لولهکشی مواد شیمیایی خورنده ✔ صنایع غذایی و دارویی: برای لولههای استیل ضدزنگ ✔ سیستمهای تهویه و تاسیسات ساختمانی: زانوهای گازی برای خطوط آبرسانی و گرمایشی ✔ کارخانجات صنعتی: در سیستمهای بخار و مایعات صنعتی
نکات مهم در انتخاب زانو فولادی
- تعیین نوع زانو: مانیسمان برای فشار بالا و درزدار برای کاربردهای کمفشار
- انتخاب رده مناسب: رده 80 برای فشارهای بالا و رده 10 برای مصارف سبک
- توجه به جنس زانو: فولاد کربنی برای صنایع عمومی و استنلس استیل برای محیطهای خورنده
جمعبندی
زانو یکی از پرکاربردترین اتصالات در صنایع مختلف است. انتخاب صحیح زانو فولادی بر اساس نوع، ضخامت و زاویه خمشدگی، تأثیر مستقیمی بر عملکرد و ایمنی سیستم دارد. جدول سایز و ضخامت ارائهشده در این مقاله میتواند راهنمای مناسبی برای انتخاب زانو فولادی مناسب باشد.
