سفتی ولو فلنجدار و شیر اطمینان استیل، فولاد (PN & Class 150) — راهنمای کامل انتخاب و کاربرد
راهنمای جامع سفتی ولو فلنجدار و شیر اطمینان LESER در استیل، فولاد و چدن
وقتی صحبت از ایمنی و حفاظت تجهیزات صنعتی میشود، نامهایی مانند سفتی ولو و شیر اطمینان به میان میآیند که نقش بسیار مهمی در جلوگیری از افزایش فشار ناخواسته در خطوط فرآیندی دارند. این مقاله بهصورت کامل بررسی میکند که این تجهیزات چیستند، چگونه کار میکنند، انواع جنسها (استیل، فولاد، چدن)، کلاس فشار، سایزها، روش اتصال، و کاربردهای عملی آنها در صنعت.
سفتی ولو چیست و چه نقشی در سیستمهای صنعتی دارد؟
سفتی ولو (که در صنعت به آن Safety Valve یا شیر اطمینان نیز گفته میشود) نوعی شیر ایمنی است که بهمنظور حفاظت از تجهیزات و خطوط در برابر فشار بیش از حد طراحی شده است. در اساس این شیر بهصورت اتوماتیک عمل میکند و وقتی فشار سیال در خط از یک حد مجاز تعیینشده فراتر رود، فورا باز شده و فشار را تخلیه میکند. پس از کاهش فشار، دوباره بسته میشود تا سیستم به وضعیت عادی بازگردد.
این مکانیزم ساده ولی بسیار مؤثر یکی از اجزای کلیدی در ایمنی نیروگاهها، پالایشگاهها، دیگهای بخار، سیستمهای کمپرسور، مخازن تحت فشار و خطوط فرآیندی است. در حقیقت بدون وجود سفتی ولو، احتمال خرابیهای فاجعهبار، انفجار، آسیب به تجهیزات و خطر جانی برای کارکنان بهطور چشمگیری افزایش مییابد.

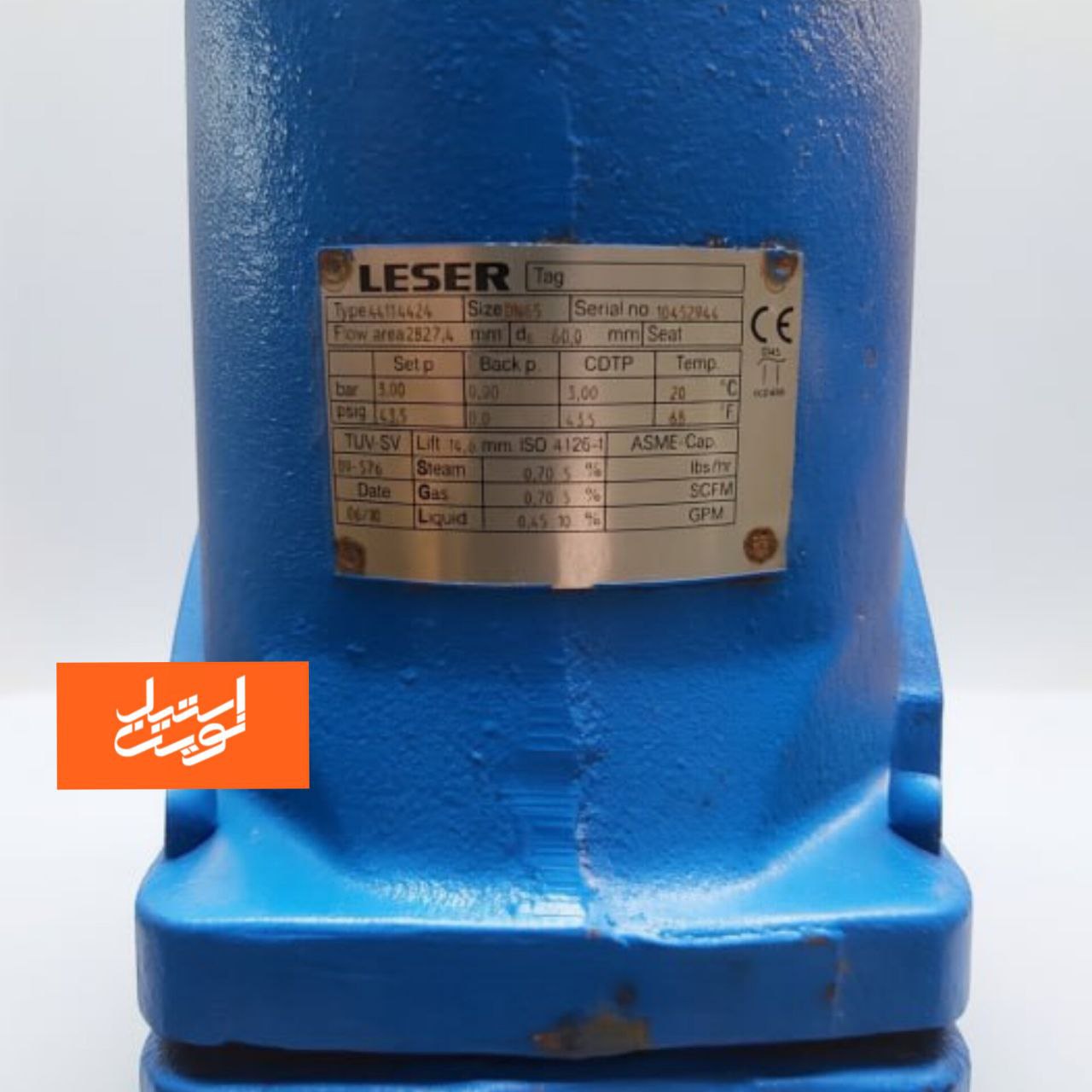

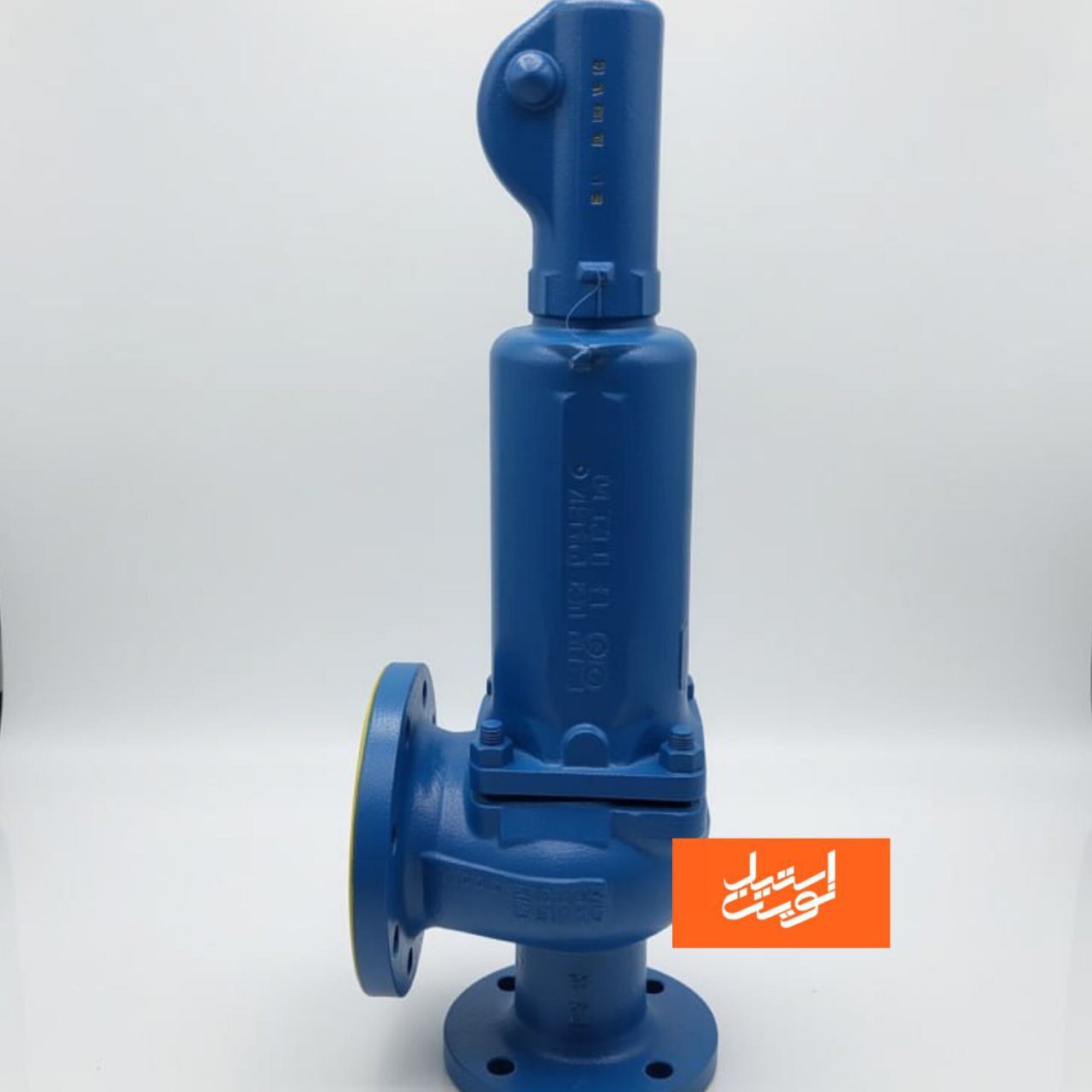

شیر اطمینان LESER — استاندارد صنعتی با کیفیت بالا
برند LESER یکی از معتبرترین تولیدکنندگان بینالمللی سفتی ولو و شیر اطمینان است. LESER مجموعهای از شیرهای ایمنی را در کلاسهای مختلف فشار (مانند Class 150 و محدودههای PN متنوع) با جنسهای متفاوت تولید میکند. این برند بهخاطر دقت عملکرد، دوام، مطابقت با استانداردهای بینالمللی و پشتیبانی از طیف گستردهای از صنایع شناخته شده است.
استفاده از شیرهای اطمینان LESER باعث میشود که طراحان و مهندسان سیستمهای صنعتی با خیالی آسودهتر نسبت به طراحی ایمن و مطمئن شبکههای فشار بالا اقدام کنند.
کارکرد شیر اطمینان — چگونه فشار بیش از حد را کنترل میکند؟
در سادهترین شکل، شیر اطمینان از سه بخش اصلی تشکیل شده است: بدنه، مکانیزم فنری (یا تنظیم شونده) و نشیمنگاه. در حالت عادی این شیر بسته است و اجازه نمیدهد سیال از آن عبور کند، اما زمانی که فشار پشت شیر بیش از مقدار تنظیمشده باشد، نیروی حاصل از فشار سیال فنر را فشرده کرده و شیر باز میشود. این باز شدن باعث میشود تا سیال اضافی تخلیه شود و فشار در سیستم مجدداً به محدوده ایمن بازگردد.
پس از کاهش فشار، فنر نیروی لازم برای بستن شیر را فراهم میکند تا شیر دوباره بسته شود. این چرخه باز و بسته شدن، عملکرد اتوماتیک شیر اطمینان را در هر لحظه تضمین میکند.
اجزای اصلی و انتخاب جنس مناسب
یکی از مهمترین مراحل در انتخاب سفتی ولو یا شیر اطمینان، انتخاب جنس مناسب برای بدنه و اجزا است. جنسها بسته به نوع سیال، دما، فشار کاری، و سازگاری شیمیایی انتخاب میشوند:
استیل (Stainless Steel)
استیل بهدلیل مقاومت بسیار بالا در برابر خوردگی، سایش، و دماهای بالا، برای کاربردهای حساس و خورنده گزینهای عالی است. این نوع جنس مخصوصاً در صنایع غذایی، دارویی، پتروشیمی و تولید مواد شیمیایی کاربرد زیادی دارد.
فولاد (Carbon Steel / Alloy Steel)
فولاد یا همان Carbon Steel و آلیاژهای فولاد، برای کاربردهایی که نیازمند مقاومت مکانیکی بالا و قیمت مقرونبهصرفه هستند، انتخاب مناسبی هستند. این جنس معمولاً در خطوط بخار، خطوط آب گرم و سیستمهای فرآیندی عمومی استفاده میشود.
چدن (Cast Iron)
چدن با دارا بودن هزینه پایینتر و مقاومت خوب در برابر سایش، معمولاً برای سیستمهایی با فشار و دمای متوسط مناسب است. با این حال در برابر ضربه و فشارهای ناگهانی ضعیفتر از استیل و فولاد است.
کلاس فشار و استانداردهای PN
در انتخاب شیر اطمینان و سفتی ولو، باید به کلاس فشار و استاندارد PN توجه ویژهای داشت. کلاس فشار (مثلاً Class 150) و مقدار PN (Pressure Nominal) نشاندهنده حداکثر فشار قابل تحمل اتصال فلنج یا بدنه شیر در دمای مشخص است. این مقادیر باید با فشار کاری سیستم شما مطابقت داشته باشند تا از بروز فشار بیش از حد و خطرات بعدی جلوگیری شوند.
سایزهای استاندارد و اهمیت آنها
سایز شیرها مستقیماً با میزان جریان سیال، افت فشار، و کاربرد سیستم مرتبط است. LESER و برندهای معتبر دیگر این تجهیزات را در سایزهای استانداردی مانند 1/2 اینچ تا 6 اینچ عرضه میکنند تا در طیف وسیعی از خطوط فرآیندی قابل نصب باشند.
جدول سایز، فشار و مشخصات اتصال
| سایز (اینچ) | نوع اتصال | حداکثر فشار PN | حداکثر فشار Class | جنس رایج | کاربرد معمول |
|---|---|---|---|---|---|
| 1/2″ | دندهای / فلنجدار | PN16 | Class 150 | استیل / فولاد | لولههای کوچک فرآیندی |
| 3/4″ | دندهای / فلنجدار | PN16 | Class 150 | استیل / فولاد | سیستمهای بخار سبک |
| 1″ | دندهای / فلنجدار | PN16 | Class 150 | استیل / چدن | آب، بخار، هوا |
| 1.5″ | فلنجدار | PN16 | Class 150 | فولاد / استیل | کاربردهای متوسط |
| 2″ | فلنجدار | PN16 | Class 150 | استیل / فولاد | خطوط بخار متوسط |
| 3″ | فلنجدار | PN16 | Class 150 | فولاد / استیل | سیستمهای بخار بزرگ |
| 4″ | فلنجدار | PN16 | Class 150 | فولاد | کاربردهای سنگین صنعتی |
| 6″ | فلنجدار | PN16 | Class 150 | فولاد | سیستمهای فشار قوی |
توضیح انواع اتصالات — دندهای و فلنجدار
نوع اتصال شیر اطمینان به خط لوله یکی از عوامل مهم در انتخاب است:
اتصال دندهای
در این نوع اتصال، شیر بهصورت رزوهای به لوله متصل میشود. اتصال دندهای برای سایزهای کوچکتر (بیشتر تا 1 اینچ) مناسب است، نصب و تعویض ساده دارد و هزینه تمامشده کمتر است. با این حال در سیستمهای فشار بالا و سایزهای بزرگ، اتصال دندهای ممکن است بهخوبی فشار بالا را تحمل نکند.
اتصال فلنجدار
اتصال فلنجدار از طریق فلنجهای استاندارد و پیچ و مهره به خط لوله متصل میشود. این نوع اتصال برای سایزهای بزرگتر (از 1.5 اینچ تا 6 اینچ و بیشتر) بسیار مناسب است، مقاومت مکانیکی بالا دارد و در برابر لرزش و فشارهای ناگهانی پایداری قابل توجهی نشان میدهد.

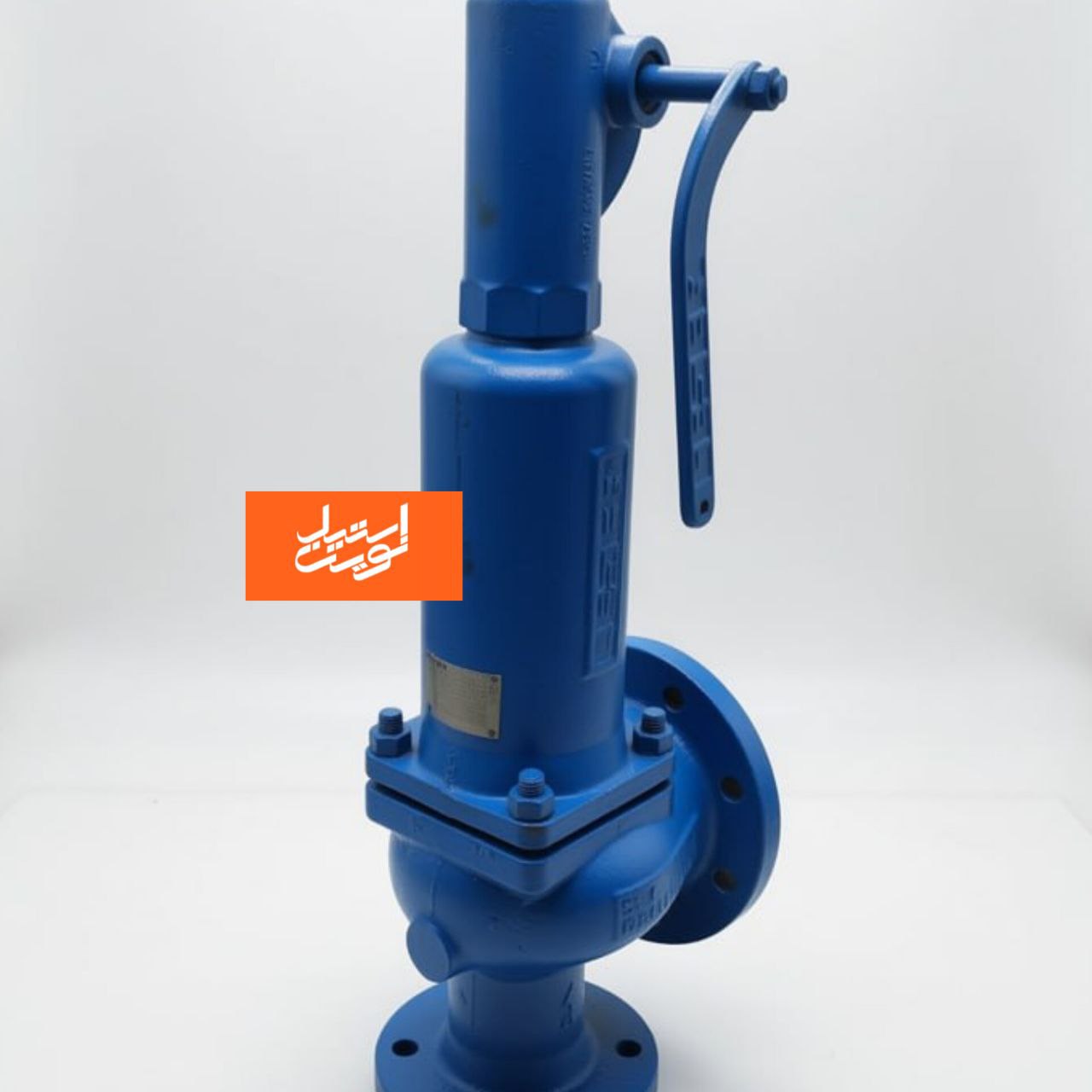

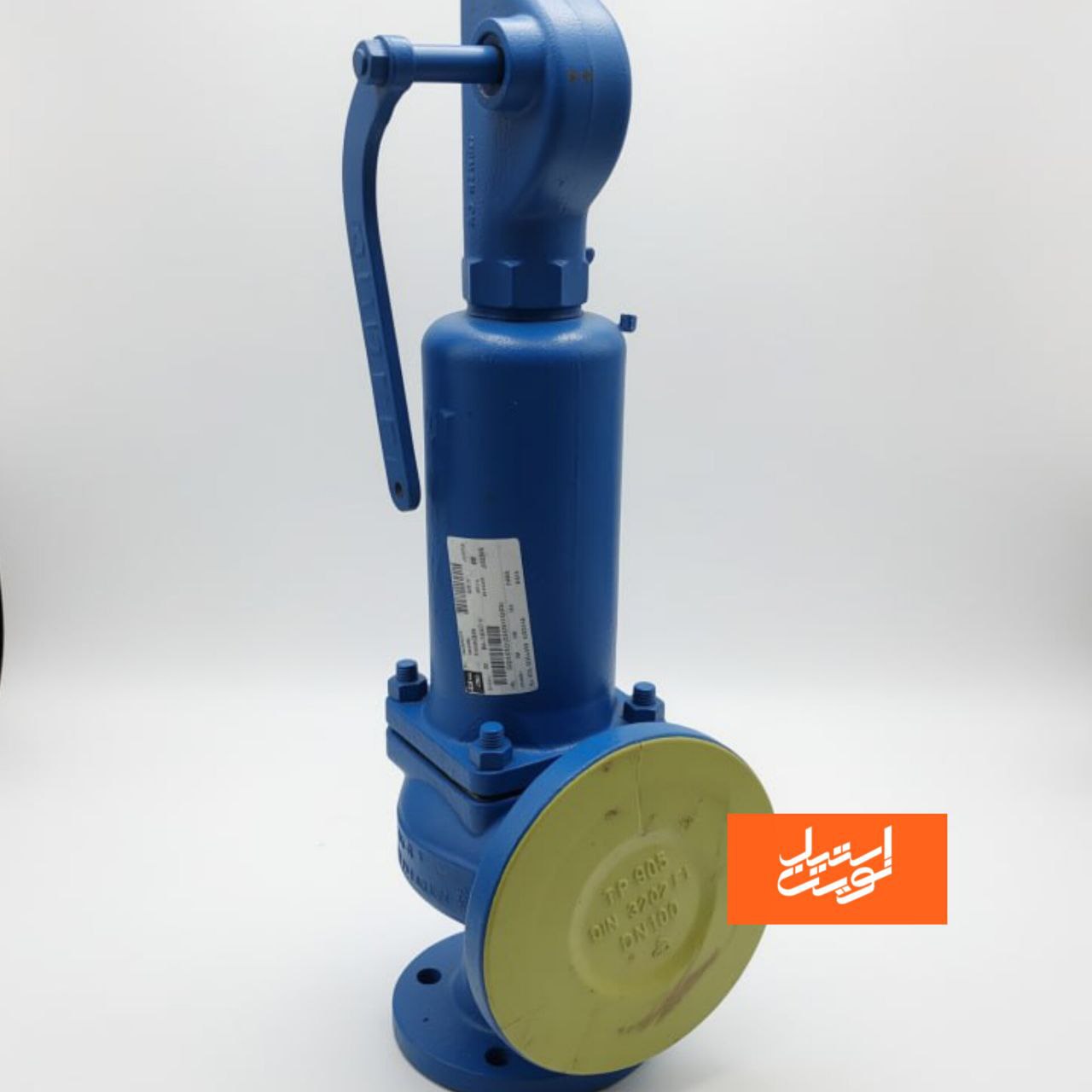

دسته دستی (Manual Lever) — چه اهمیتی دارد؟
بسیاری از سفتی ولوها دارای دسته دستی یا Manual Lever هستند. این دسته به شما امکان میدهد در مواقع خاص فشار را بهصورت دستی تخلیه کنید. بهعبارتی، اگر سیستم نیاز به کنترل فوری فشار داشته باشد یا قصد تست عملکرد شیر را داشته باشید، با استفاده از این دسته میتوانید فشار را از خط خارج کنید یا شیر را تحت شرایط کنترلشده باز کنید.
این ویژگی در مواردی که عملکرد اتوماتیک شیر کافی نیست یا نیاز به انجام تستهای دورهای دارد، بسیار مفید است. همچنین در مواقعی که اپراتور میخواهد بهصورت دستی فشار را خالی کند تا عملیات تعمیر، سرویس یا نگهداری انجام شود، دسته دستی یک ابزار ایمنی و کنترلی ارزشمند است.
نکات مهم در انتخاب و نصب سفتی ولو و شیر اطمینان
برای بهینهترین عملکرد و بیشترین ایمنی، انتخاب و نصب سفتی ولو باید با دقت انجام شود:
- انتخاب جنس بدنه مطابق با نوع سیال و دمای کاری
- تناسب کلاس فشار (Class 150) و استاندارد PN با شرایط عملیاتی
- تطابق سایز شیر با نیاز جریان و افت فشار سیستم
- استفاده از اتصالات مناسب (دندهای برای سایزهای کوچک، فلنجدار برای سایزهای بزرگ)
- بررسی دورهای عملکرد شیر و انجام تستهای عملکردی با استفاده از دسته دستی
مزایای استفاده از LESER و برندهای معتبر
وقتی شما از شیرهای اطمینان با کیفیت مانند LESER استفاده میکنید، چندین مزیت اساسی خواهید داشت:
- عملکرد قابل اعتماد حتی در شرایط فشار بالا
- دوام و عمر طولانیتر قطعات
- پشتیبانی استانداردهای بینالمللی و ایمنی
- قابلیت انتخاب گسترده در جنس، سایز و نوع اتصال
- نصب و نگهداری آسانتر با توجه به طراحی مهندسی دقیق
جمعبندی: انتخاب مناسب برای سیستم ایمن و پایدار
سفتی ولو و شیر اطمینان بخشهای غیرقابل چشم پوشی هر سیستم تحت فشار هستند. این تجهیزات ایمنی نه تنها از آسیب های احتمالی جلوگیری میکنند، بلکه باعث حفظ سرمایه گذاری، افزایش طول عمر تجهیزات و بهبود عملکرد کلی سیستم میشوند. با انتخاب صحیح جنس (استیل، فولاد، چدن)، سایز (1/2 تا 6 اینچ)، نوع اتصال (دندهای یا فلنجدار) و توجه به استانداردهای Class 150 و PN، میتوانید یک طراحی ایمن، مطمئن و مطابق با نیازهای صنعتی خود داشته باشید.
شیرهای اطمینان LESER بهدلیل کیفیت مهندسی، تنوع محصولات و انطباق با استانداردهای بینالمللی انتخابی هوشمندانه برای هر پروژه صنعتی هستند. در نهایت، نصب درست، سرویس دورهای و درک صحیح عملکرد این تجهیزات میتواند تفاوت بین یک سیستم بیعیب و نقص و یک بحران صنعتی را رقم بزند.
