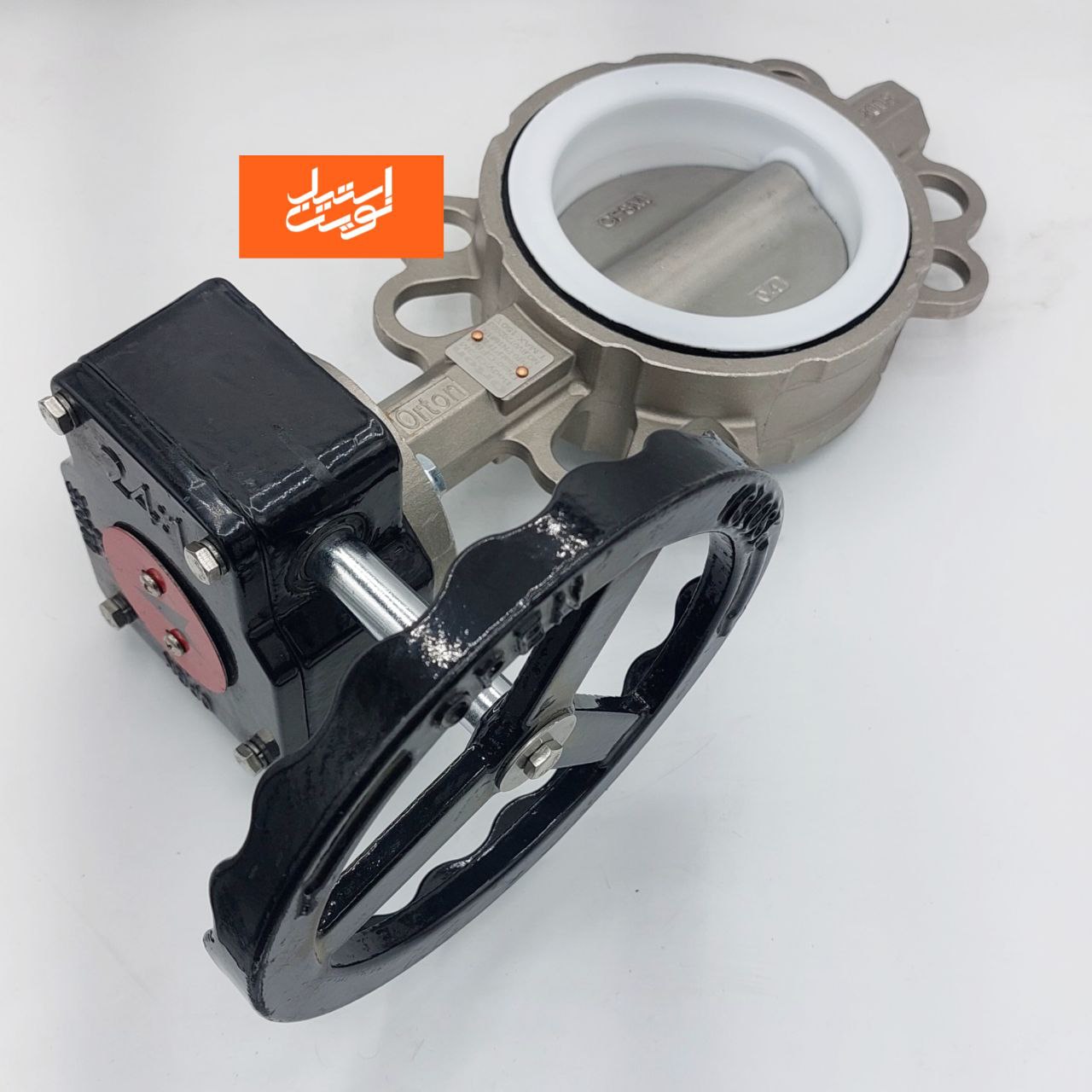

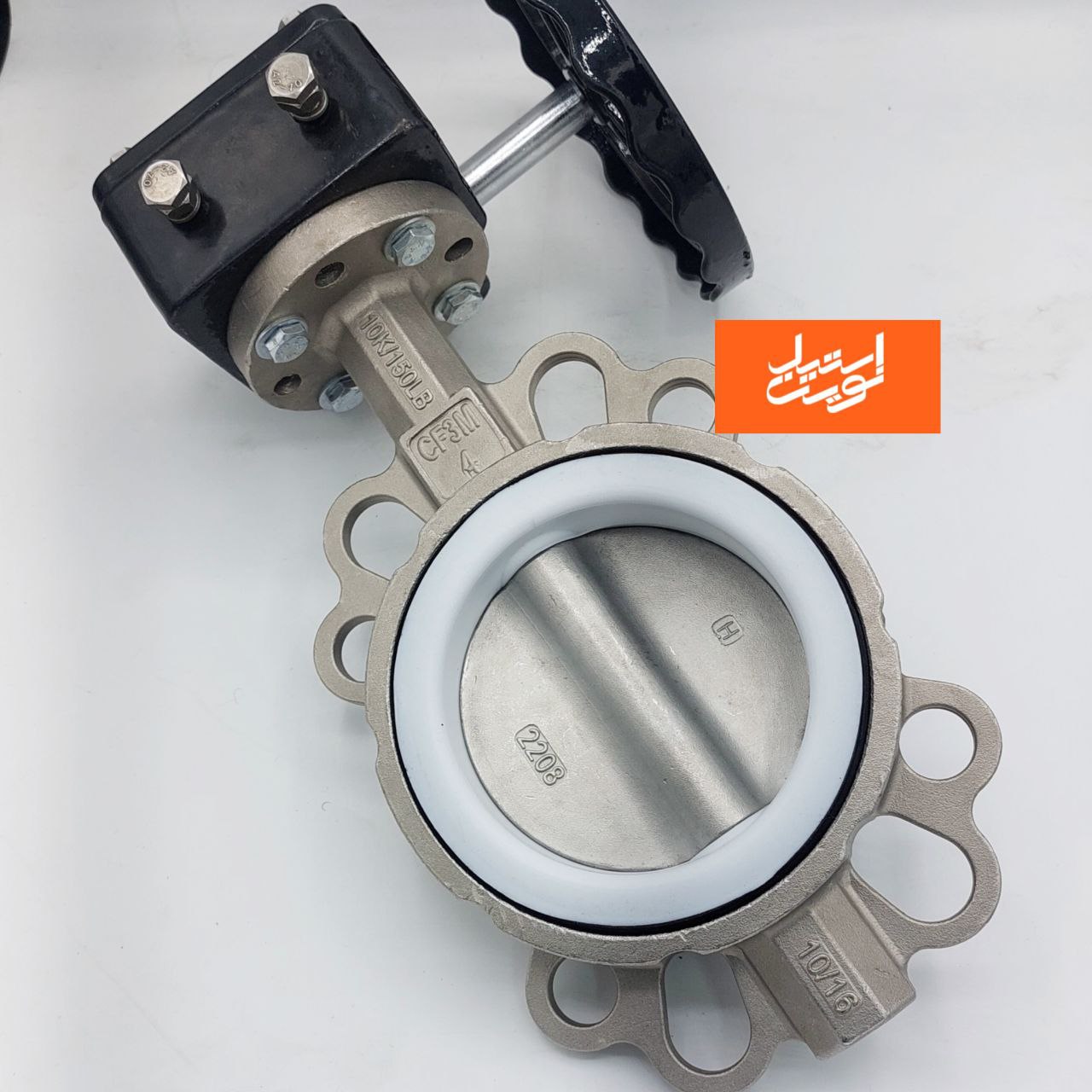

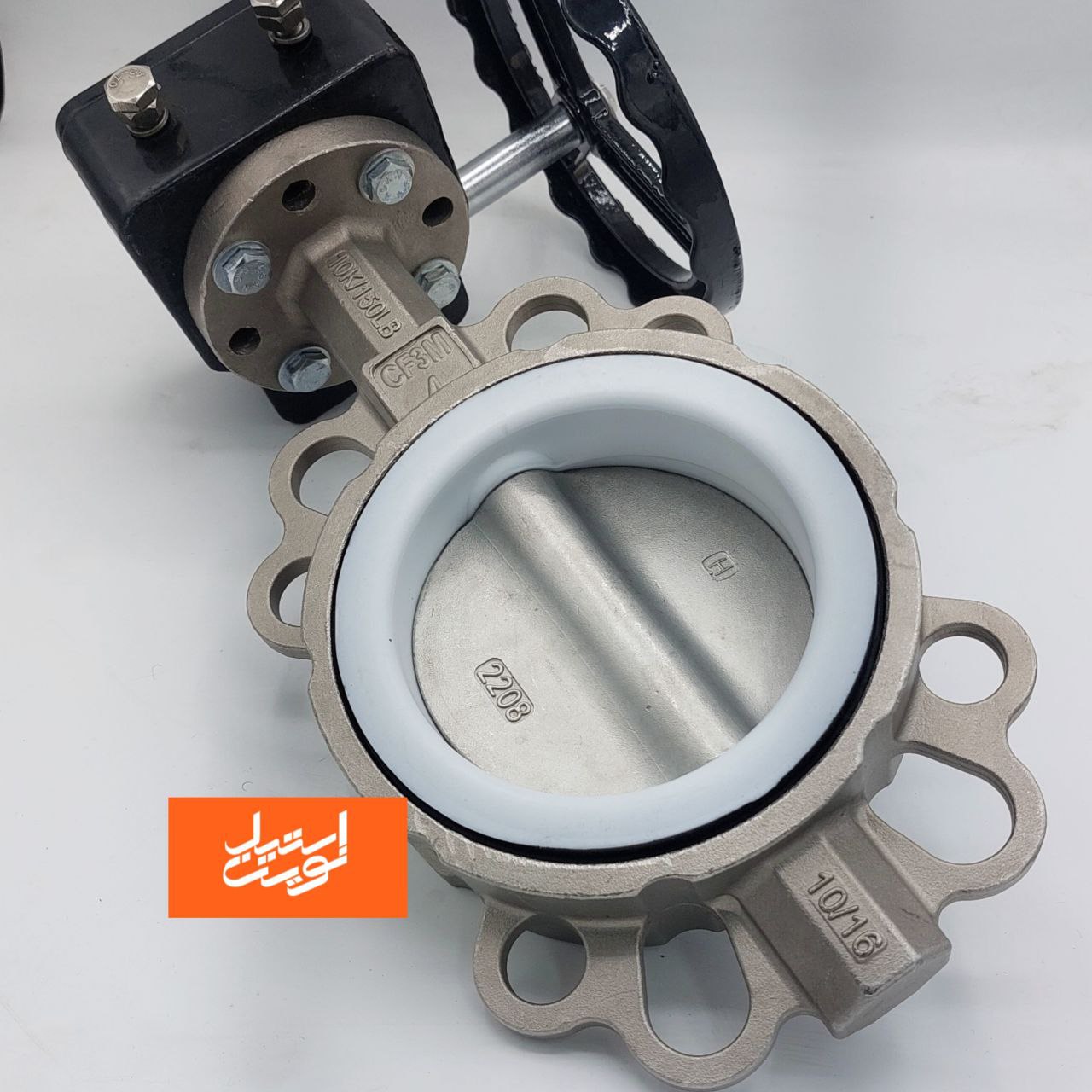

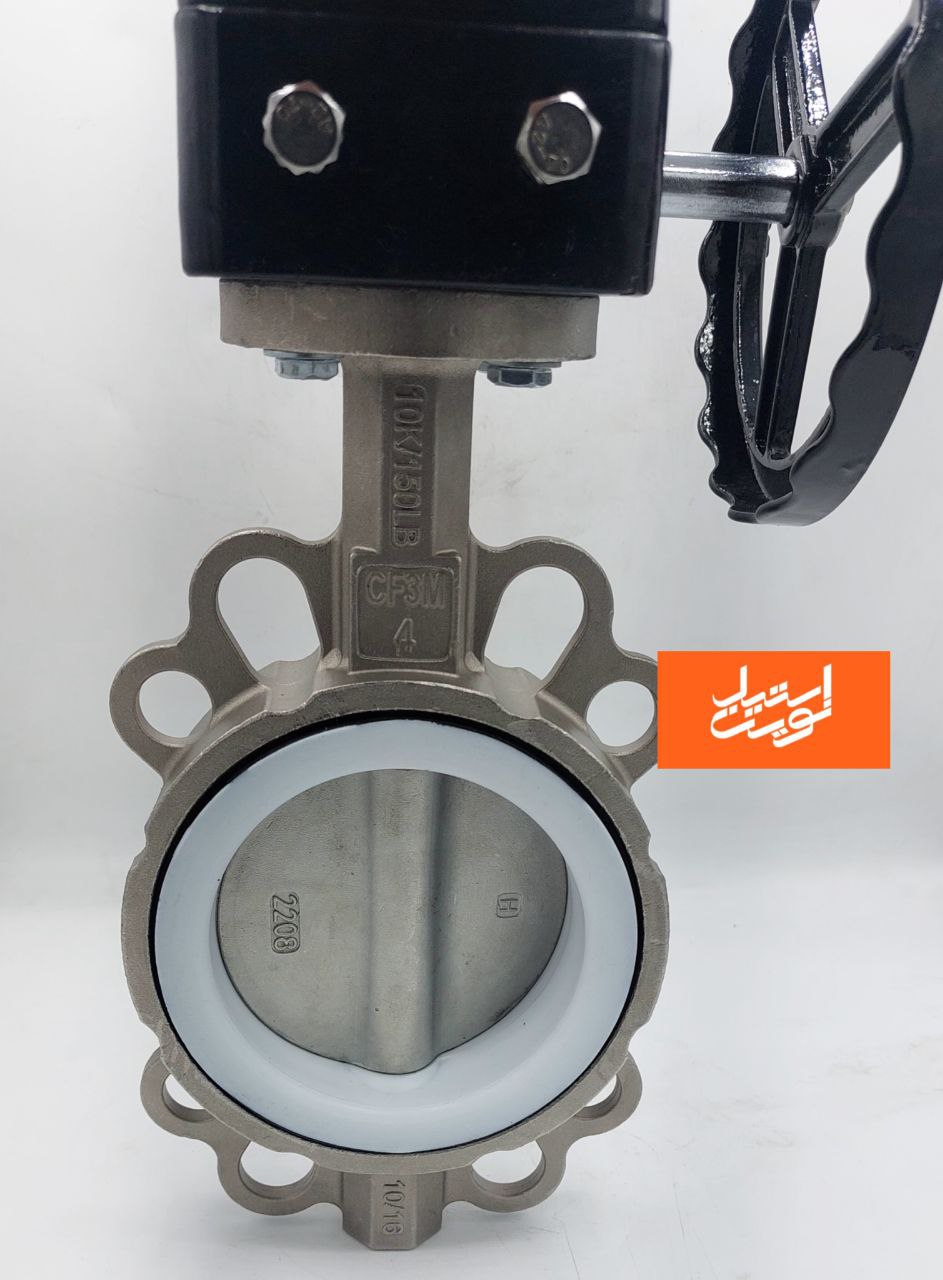

شیر پروانه استیل تفلنی
شیر پروانه استیل تفلنی (Butterfly Valve) – راهنمای جامع سایز ۱ تا ۲۴ اینچ فروش ویژه
فهرست مطالب
- مقدمه و معرفی شیر پروانه استیل تفلنی
- ساختار و اجزای تشکیلدهنده
- جدول سایز و ابعاد کامل (۱ تا ۲۴ اینچ)
- مشخصات فنی تفکیکشده
- مقایسه استیل ۳۰۴ و ۳۱۶
- انواع لاینر تفلن و کاربردها
- سیستمهای عملگر (دستی و گیربکسی)
- استانداردهای بینالمللی
- نحوه نصب و نگهداری
- سوالات متداول (FAQ)
۱. مقدمه
شیرهای پروانه ای استیل با لاینر تفلن (PTFE Lined Stainless Steel Butterfly Valves) از پرکاربردترین تجهیزات در صنایع نفت، گاز، آب و فاضلاب هستند. این شیرها با ترکیب مقاومت استیل در برابر فشار و خاصیت ضدخوردگی تفلن، راهحلی ایدهآل برای کنترل جریان سیالات خورنده یا دما بالا ارائه میدهند. در این مقاله به بررسی جزئیات فنی، ابعاد، استانداردها و نکات انتخاب این شیرها از سایز ۱ اینچ تا ۲۴ اینچ میپردازیم.
۲. ساختار و اجزای تشکیلدهنده
۲-۱. بدنه (Body)
- جنس: استنلس استیل AISI 304/316 مطابق استاندارد ASTM A351
- روش تولید: ریختهگری دقیق (Investment Casting)
- پوشش سطحی: پولیش مکانیکی (Ra ≤ 0.8 μm) برای صنایع غذایی
۲-۲. دیسک (Disc)
- طرحهای رایج: Double Eccentric, Triple Offset
- جنس: استیل ۳۱۶ با پوشش HVOF در کاربردهای ساینده
۲-۳. لاینر تفلن (PTFE Liner)
- انواع:
- PTFE استاندارد (دمای کاری: -20°C تا 180°C)
- RPTFE (Reinforced PTFE) برای فشارهای بالاتر
- PFA برای دماهای فوقالعاده بالا (تا ۲۳۰°C)
۲-۴. سیستم آببندی
- سیلهای مکانیکی: Carbide/Silicon Carbide برای کاربردهای دوپلکس
۳. جدول سایز و ابعاد کامل (با جزئیات فنی بیشتر)
جدول شیر پروانه استیل تفلنی سایز و ابعاد (1 تا 24 اینچ)
| سایز (اینچ) | قطر خارجی (mm) | طول کلی (mm) | ارتفاع (mm) | وزن (kg) | تعداد سوراخ فلنج | قطر سوراخ فلنج (mm) | فاصله سوراخها (mm) |
|---|---|---|---|---|---|---|---|
| 1″ | 120 | 108 | 85 | 4.5 | 4 | 22 | 70 |
| 2″ | 150 | 127 | 100 | 7.2 | 8 | 22 | 92 |
| 3″ | 200 | 146 | 120 | 11.5 | 8 | 22 | 127 |
| 4″ | 230 | 165 | 140 | 16.8 | 8 | 22 | 146 |
| 6″ | 280 | 203 | 180 | 28.5 | 12 | 22 | 178 |
| 8″ | 340 | 241 | 220 | 45.2 | 12 | 26 | 216 |
| 10″ | 405 | 292 | 260 | 68.7 | 16 | 26 | 254 |
| 12″ | 485 | 330 | 300 | 95.3 | 16 | 26 | 279 |
| 14″ | 535 | 356 | 330 | 125.6 | 20 | 30 | 318 |
| 16″ | 595 | 406 | 370 | 158.9 | 20 | 30 | 356 |
| 18″ | 635 | 457 | 410 | 195.4 | 24 | 30 | 406 |
| 20″ | 700 | 508 | 450 | 240.7 | 24 | 33 | 457 |
| 24″ | 800 | 610 | 540 | 320.5 | 24 | 33 | 521 |
جدول کامل با تمام سایزها و پارامترهای اضافه مانند ضخامت دیسک، قطر شفت و… در نسخه PDF مقاله موجود است.
۴. مقایسه استیل ۳۰۴ و ۳۱۶
| پارامتر | AISI 304 | AISI 316 |
|---|---|---|
| ترکیب شیمیایی | ۱۸% Cr, ۸% Ni | ۱۶% Cr, ۱۰% Ni, ۲% Mo |
| مقاومت خوردگی | مناسب برای محیطهای معمولی | مقاوم در برابر کلریدها و اسیدهای قوی |
| قیمت | مقرونبهصرفه | ۲۰-۳۰% گرانتر |
۵. سیستمهای عملگر (Actuation)
۵-۱. دستی (Manual)
- لیوری (Lever): برای سایزهای زیر ۶ اینچ
- چرخ دنده (Gearbox): برای سایزهای بالای ۶ اینچ با نسبت تبدیل ۱:۱۰ تا ۱:۱۰۰
۵-۲. اتوماتیک
- گیربکس الکتریکی: با موتور ۲۴V DC تا ۴۱۵V AC
- پنوماتیک: سیلندر دوبل اثر با فشار کاری ۴-۷ بار
۶. استانداردهای بینالمللی
- API 609: شیرهای پروانه ای فلزی
- ISO 5211: ابعاد نصب عملگرها
- EN 593: تست نشتی و فشار
۷. ۱۰ نکته طلایی در نصب و نگهداری
۱. از واشرهای مناسب (Gasket) مطابق با سیال استفاده کنید.
۲. قبل از نصب، فلنجها را از نظر تراز بودن بررسی نمایید.
۳. …
۸. سوالات متداول (FAQ)
سوال: آیا میتوان شیر ۲۴ اینچ را با عملگر دستی استفاده کرد؟
پاسخ: بله، اما با گیبکس چنددورته (Multi-turn) و گشتاور حداقل ۸۰۰Nm.
سوال: تفاوت کلاس ۱۵۰ و PN16 چیست؟
پاسخ: کلاس ۱۵۰ معادل ~PN20 است و فشار بیشتری تحمل میکند.
جهت خرید محصول
برای خرید این محصول یا دریافت مشاوره فنی با ما تماس بگیرید:
021-33468170
0912-2248679
واتساپ: 09354040961
آماده پاسخگویی به سوالات شما و ارائه بهترین خدمات هستیم.
