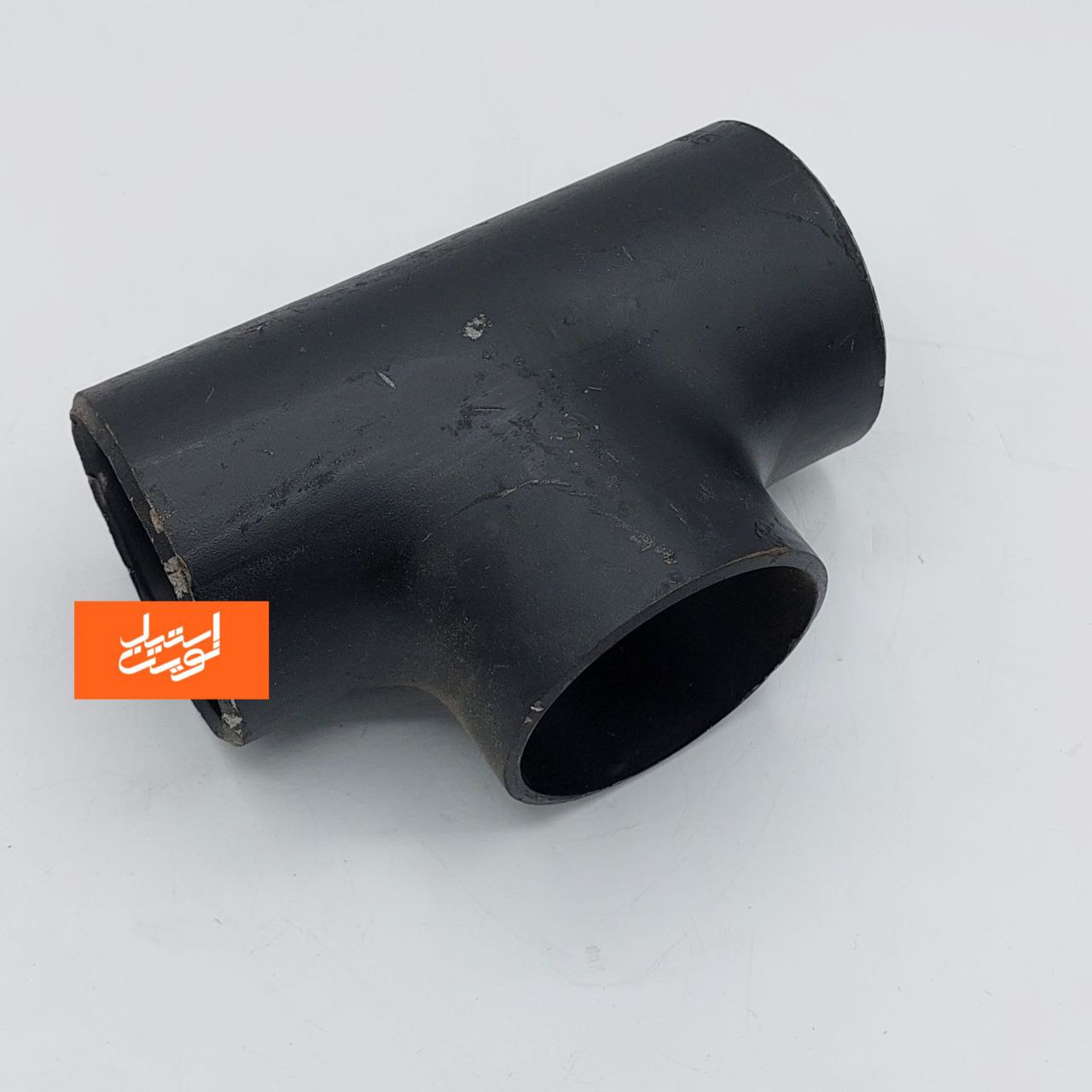

سه راه فولادی بنکن
سه راه فولادی بنکن راهنمای جامع – مشخصات، کاربردها و جدول سایزها
مقدمه
سه راه فولادی بنکن یکی از اتصالات پرکاربرد در صنایع نفت، گاز، پتروشیمی و تأسیسات صنعتی است که برای انشعاب گرفتن از لولهها مورد استفاده قرار میگیرد. این قطعه از جنس فولاد A216 تولید میشود و در رده 40 مانیسمان بدون درز (Seamless) طراحی شده است. در این مقاله، به بررسی مشخصات، انواع، کاربردها، استانداردهای مرتبط و جدول ابعاد سهراه فولادی بنکن از سایز 1/2 اینچ تا 24 اینچ خواهیم پرداخت.
مشخصات فنی سه راه فولادی بنکن
متریال ساخت
سهراه فولادی بنکن از متریال ASTM A216 ساخته میشود که دارای خواص مکانیکی و شیمیایی منحصربهفردی است. این استاندارد به دلیل مقاومت بالا در برابر فشار و حرارت، برای صنایع حساس مورد استفاده قرار میگیرد.
رده (Schedule) و ضخامت
سهراه بنکن در رده 40 (Sch 40) تولید میشود که ضخامت دیواره آن بر اساس سایزهای مختلف، متفاوت است. این ضخامتها طبق استانداردهای ANSI B16.9 و ASME B36.10 تعیین میشوند.
انواع سه راه فولادی بنکن
1. سه راه مساوی (Equal Tee)
این نوع سهراهی دارای سه دهانه با قطر یکسان است و برای انشعابگیری هماندازه از خطوط لوله استفاده میشود.
2. سه راه تبدیلی (Reducing Tee)
در این نوع سهراهی، قطر دهانه فرعی کوچکتر از قطر لوله اصلی است و برای تغییر سایز جریان سیال به کار میرود.
کاربردهای سه راه فولادی بنکن
سهراه فولادی بنکن به دلیل استحکام و مقاومت بالا، در موارد زیر استفاده میشود:
- صنایع نفت و گاز
- صنایع پتروشیمی
- سیستمهای بخار و فشار بالا
- خطوط انتقال آب و فاضلاب
- تأسیسات صنعتی و نیروگاهی
جدول سایز و ضخامت سه راه فولادی بنکن رده 40
| سایز (اینچ) | قطر خارجی (mm) | ضخامت دیواره (mm) | ارتفاع (mm) |
|---|---|---|---|
| 1/2 | 21.3 | 2.77 | 25.4 |
| 3/4 | 26.7 | 2.87 | 28.6 |
| 1 | 33.4 | 3.38 | 35.0 |
| 1 1/2 | 48.3 | 3.68 | 47.8 |
| 2 | 60.3 | 3.91 | 57.2 |
| 3 | 88.9 | 5.49 | 76.2 |
| 4 | 114.3 | 6.02 | 95.3 |
| 6 | 168.3 | 7.11 | 142.9 |
| 8 | 219.1 | 8.18 | 190.5 |
| 10 | 273.0 | 9.27 | 238.1 |
| 12 | 323.9 | 10.31 | 285.8 |
| 14 | 355.6 | 11.13 | 317.5 |
| 16 | 406.4 | 12.70 | 381.0 |
| 18 | 457.2 | 14.27 | 419.1 |
| 20 | 508.0 | 15.88 | 457.2 |
| 24 | 610.0 | 19.05 | 571.5 |
استانداردهای مرتبط با سه راه فولادی بنکن
برای اطمینان از کیفیت و عملکرد مناسب، این اتصالات باید مطابق با استانداردهای بینالمللی زیر باشند:
- ASME B16.9: استاندارد ابعادی اتصالات جوشی فولادی
- ASTM A216: مشخصات متریال فولادی برای استفاده در دماهای بالا
- ASME B36.10: استاندارد ضخامت لولهها و اتصالات
نکات مهم در خرید و نصب سه راه فولادی بنکن
- انتخاب سایز مناسب: بر اساس نوع جریان و سیستم لولهکشی، سایز صحیح را انتخاب کنید.
- توجه به استانداردها: از مطابقت محصول با استانداردهای بینالمللی اطمینان حاصل کنید.
- جوشکاری صحیح: استفاده از روشهای جوشکاری استاندارد برای جلوگیری از نشت سیال بسیار مهم است.
- بازرسی دورهای: جهت افزایش طول عمر و جلوگیری از خرابی، اتصالات باید بهصورت دورهای بررسی شوند.
نتیجهگیری
سه راه فولادی بنکن یکی از مهمترین اجزای سیستمهای لولهکشی صنعتی است که در رده 40 و با متریال ASTM A216 تولید میشود. این قطعه با داشتن استحکام بالا، در محیطهای فشار و دمای بالا کاربرد گستردهای دارد. همچنین رعایت استانداردها و انتخاب سایز مناسب، نقش مهمی در عملکرد بهینه آن ایفا میکند. اگر قصد خرید یا نصب این نوع اتصال را دارید، حتماً با متخصصین این حوزه مشورت کنید تا بهترین انتخاب را داشته باشید.
- تلفن ثابت: 021-33468170
- تلفن همراه: 0912-2248679
- واتساپ: 09354040961
کارشناسان ما آماده پاسخگویی به شما هستند تا بهترین محصول را برای نیازهای خود انتخاب کنید.
