شیر یکطرفه دریچه ای ویفری
شیر یکطرفه دریچه ای ویفری استیل 304 و 316 – معرفی کامل، مشخصات فنی، ابعاد، کاربرد و مزایا خرید این محصول
شیر یکطرفه دریچه ای ویفری در صنایع مختلف از جمله نفت و گاز، تأسیسات آب و فاضلاب، صنایع غذایی، نیروگاهها و سیستمهای پایپینگ عمومی، استفاده از شیرهای یکطرفه برای جلوگیری از برگشت جریان، الزامی است. یکی از انواع بسیار پرکاربرد این شیرها، شیر یکطرفه دریچه ای ویفری یا همان شیر یکطرفه دروازهای ویفری است. این نوع شیر با طراحی جمعوجور، نصب آسان و قیمت اقتصادی به انتخاب اول بسیاری از طراحان سیستمهای لولهکشی تبدیل شده است.
در این مقاله سئو شده، با تمرکز بر ویژگیهای فنی، جدول سایزبندی، روش نصب، انواع کلاس فشاری و مقایسه متریالها، به معرفی کامل شیر یکطرفه دریچهای ویفری خواهیم پرداخت.

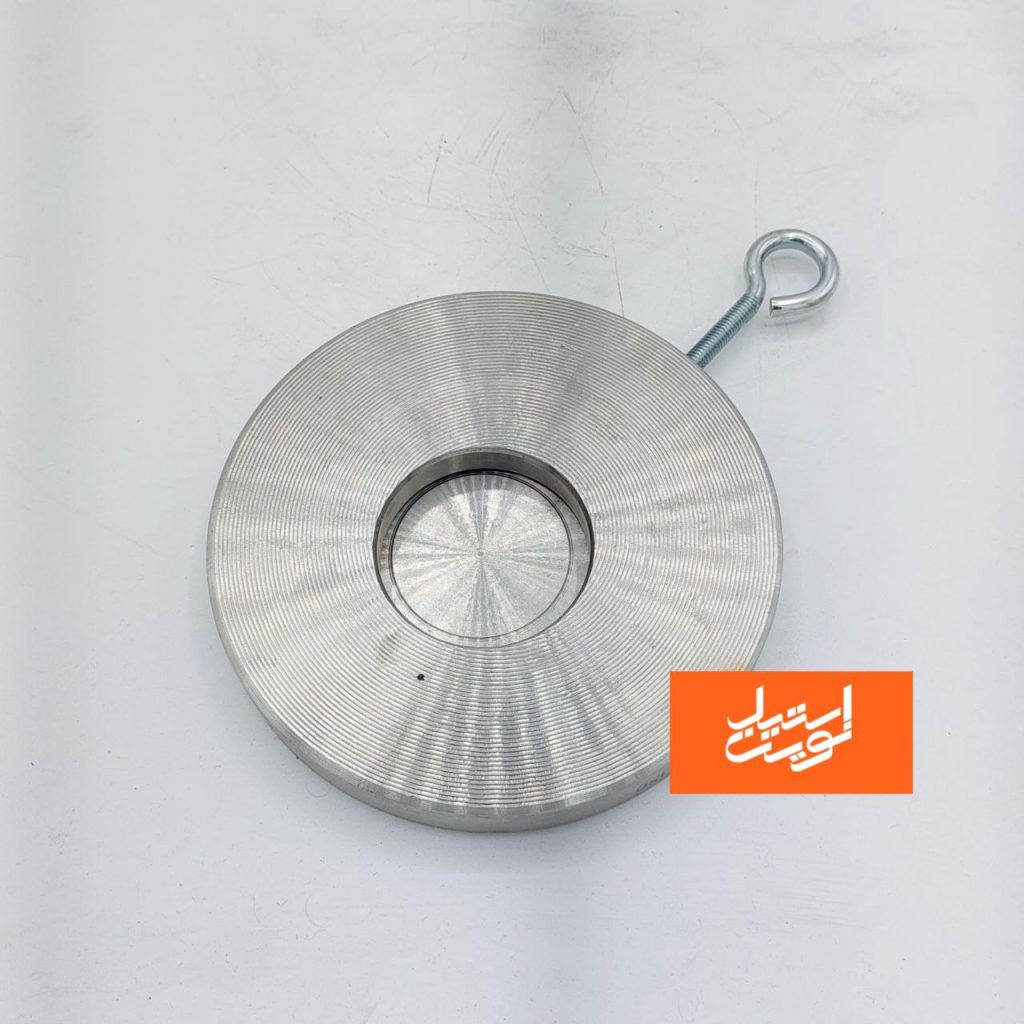

شیر یکطرفه دریچه ای ویفری چیست؟
شیر یکطرفه ویفری یا Wafer Check Valve از نوع دریچه (Swing Type) است و عملکرد آن به گونهای طراحی شده که فقط اجازه عبور سیال در یک جهت را میدهد. به این شیر در بازار شیر یکطرفه دروازهای ویفری نیز گفته میشود.
این نوع شیر بین دو فلنج قرار میگیرد و فاقد بدنه بزرگ یا فلنج اضافی است، که باعث صرفهجویی در فضا، وزن و هزینه نصب میشود.
مشخصات فنی شیر یکطرفه دریچه ای ویفری
- نوع: دریچه ای (Swing Type)
- ساختار: ویفری – نصب بین دو فلنج
- متریال بدنه: استیل 304 یا استیل 316
- نوع آببندی: فلز به فلز (Metal to Metal) – برخی مدلها با اورینگ لاستیکی جهت آببندی بهتر
- کلاس کاری:
- ANSI Class 150
- PN 16
- PN 40
- فشار کاری: تا 40 بار
- دمای کاری: تا 200 درجه سانتیگراد (با توجه به متریال و آببند)
- جهت نصب: افقی و عمودی
مزایای شیر یکطرفه دروازه ای ویفری
- نصب آسان و سریع: بدون نیاز به سوراخکاری یا بست اضافی، تنها بین دو فلنج قرار میگیرد.
- اشغال فضای کم: طراحی ویفری بسیار باریک است و برای مکانهایی با فضای محدود ایدهآل است.
- قیمت اقتصادی: نسبت به انواع فلنجدار یا بدنه سنگین، مقرونبهصرفهتر است.
- قابل استفاده در سیستمهای افقی و عمودی
- مقاومت بالا در برابر خوردگی: بهخصوص در مدلهای استیل 316
- نگهداری کم و طول عمر بالا
تفاوت بین استیل 304 و 316
| ویژگی | استیل 304 | استیل 316 |
|---|---|---|
| مقاومت به خوردگی | بالا | بسیار بالا (به دلیل وجود مولیبدن) |
| مناسب برای محیطهای شیمیایی | متوسط | عالی |
| قیمت | اقتصادیتر | گرانتر ولی مقاومتر |
نتیجه: برای محیطهای معمولی استیل 304 و برای محیطهای دریایی یا شیمیایی، استیل 316 توصیه میشود.
نحوه نصب شیر یکطرفه ویفری
- بررسی فلنجها: فلنجهای لوله باید صاف، تمیز و همراستا باشند.
- تعبیه شیر بین فلنجها به گونهای که فلش جهت جریان روی بدنه رعایت شده باشد.
- قرار دادن واشر (در صورت نیاز) بین شیر و فلنج.
- سفت کردن پیچهای فلنج به صورت ضربدری با گشتاور یکنواخت.
- انجام تست نشتی و اطمینان از عملکرد صحیح دریچه.
کاربردهای شیر یکطرفه دریچه ای ویفری
- سیستمهای آبرسانی و تصفیهخانهها
- واحدهای بخار و کندانس
- صنایع غذایی و دارویی
- سیستمهای فایربند و حفاظت از برگشت جریان
- صنایع شیمیایی و نفتی
جدول شیر یکطرفه دریچه ای ویفری استیل ابعاد و سایز
| سایز (اینچ) | قطر داخلی (mm) | قطر فلنج (mm) | ضخامت (mm) | وزن تقریبی (kg) |
| 1 | 25 | 90 | 20 | 1.2 |
| 1 1/4 | 32 | 100 | 20 | 1.5 |
| 1 1/2 | 40 | 110 | 22 | 2.1 |
| 2 | 50 | 125 | 23 | 2.5 |
| 2 1/2 | 65 | 145 | 25 | 3.3 |
| 3 | 80 | 160 | 25 | 4.2 |
| 4 | 100 | 180 | 28 | 5.8 |
| 5 | 125 | 210 | 32 | 7.9 |
| 6 | 150 | 240 | 32 | 10.2 |
| 8 | 200 | 295 | 35 | 15.5 |
| 10 | 250 | 350 | 40 | 22.0 |
| 12 | 300 | 400 | 45 | 28.0 |
نتیجهگیری

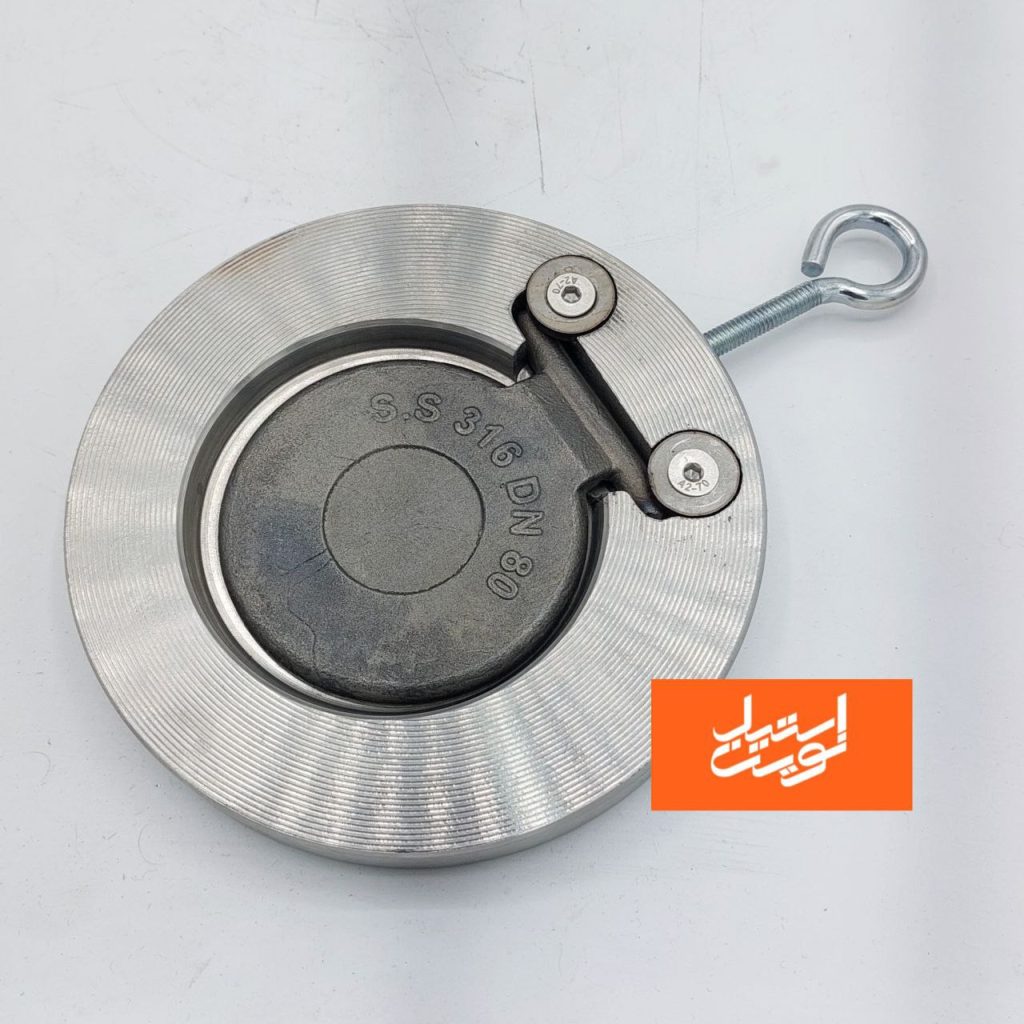

شیر یکطرفه بادبزنی ویفری استیل با طراحی جمعوجور، عملکرد مؤثر و قیمت مقرونبهصرفه، گزینهای هوشمندانه برای جلوگیری از برگشت جریان در سیستمهای صنعتی است. با انتخاب صحیح متریال (304 یا 316) و رعایت جهت نصب، میتوان از این شیر در طیف وسیعی از کاربردهای صنعتی بهره برد. وجود کلاسهای مختلف فشاری (150، PN16، PN40) امکان استفاده در شرایط کاری گوناگون را فراهم میسازد.
اطلاعات تماس جهت فروش شیر یکطرفه ویفری
برای خرید این محصول یا دریافت مشاوره فنی با ما تماس بگیرید:
021-33468170
0912-2248679
واتساپ: 09354040961
آماده پاسخگویی به سوالات شما و ارائه بهترین خدمات هستیم.
