مغزی تبدیلی فشار قوی کلاس 3000 | استیل و فولاد فورج

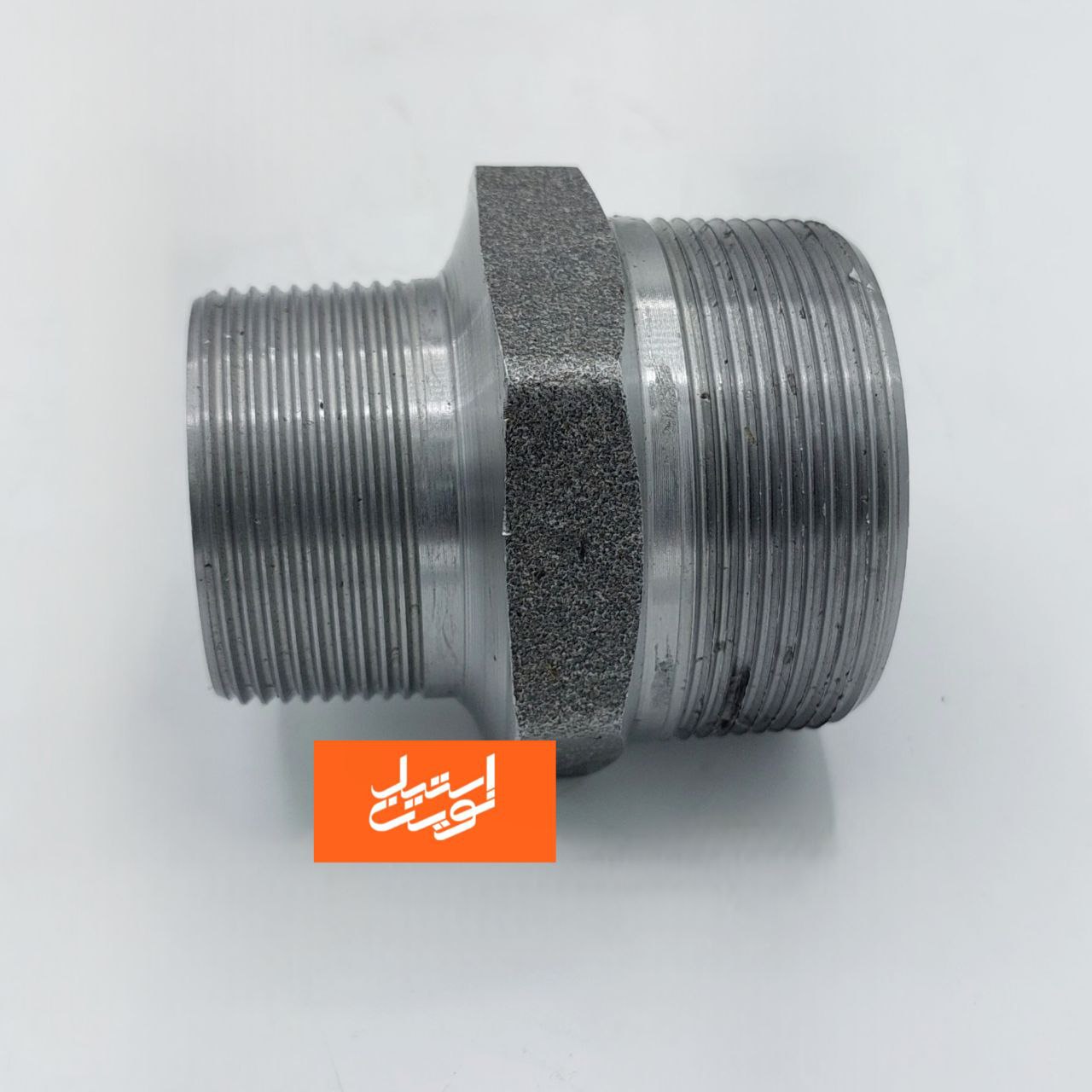

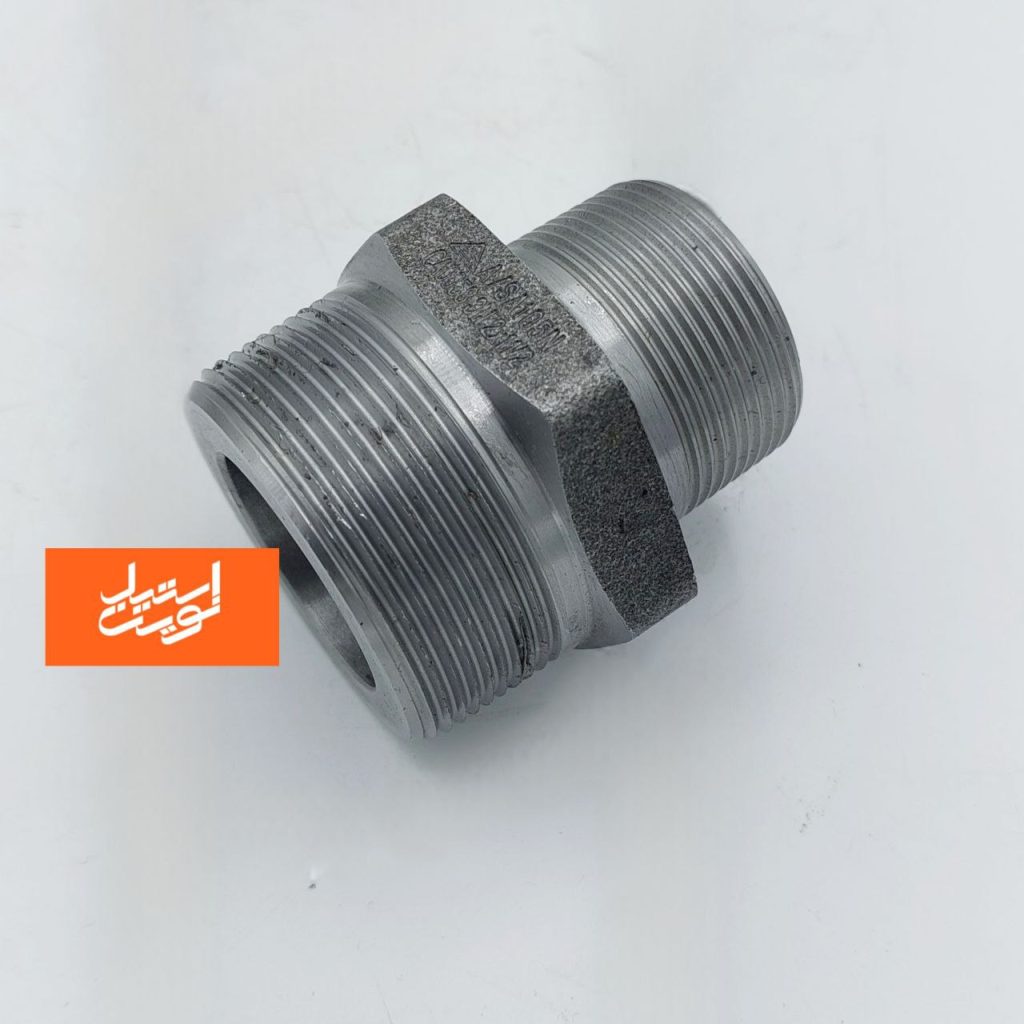

مغزی تبدیلی فشار قوی کلاس 3000 (Forged Reducer Nipple) | استیل و فولاد فورج

معرفی و اهمیت استفاده از مغزی تبدیلی فشار قوی

مغزی تبدیلی فشار قوی یکی از اتصالات حیاتی در سیستم‌های لوله‌کشی صنعتی است که برای اتصال دو مسیر با قطر متفاوت استفاده می‌شود. این قطعه در ظاهر ساده اما در عملکرد، نقشی کاملاً حیاتی دارد؛ چرا که تغییر قطر در خطوط تحت فشار بالا نیازمند اتصالی است که بتواند مقاومت مکانیکی و آب‌بندی کامل را تضمین کند.

در صنایع نفت، گاز، پتروشیمی، نیروگاهی، سیستم‌های بخار، خطوط هوای فشرده و حتی صنایع غذایی، مغزی تبدیلی با کلاس فشاری 3000 یکی از پرکاربردترین انواع اتصالات فورج به شمار می‌رود. متریال مورد استفاده در این محصول معمولاً فولاد فورج (A105) یا استنلس استیل (304 و 316) است که هر کدام ویژگی‌های خاص خود را دارند.

کلاس 3000 به چه معناست؟

عبارت Class 3000 در واقع بیانگر توان تحمل فشار کاری اتصال است. به زبان ساده، این نوع مغزی برای فشارهایی تا حدود 3000 PSI طراحی و ساخته می‌شود. در دماهای بالاتر، توان تحمل فشار به‌صورت تدریجی کاهش می‌یابد. در استاندارد ASME B16.11، اتصالات فورج در کلاس‌های 2000، 3000، 6000 و 9000 تعریف شده‌اند که عدد بزرگ‌تر نشان‌دهنده مقاومت بالاتر در برابر فشار است.

بنابراین، مغزی تبدیلی فشار قوی کلاس 3000، گزینه‌ای مطمئن برای محیط‌هایی است که فشار سیال بالا و شرایط کاری سنگین است. این قطعه در واقع پل مقاومی بین دو مسیر لوله با قطر متفاوت در سیستم‌های فشار بالا محسوب می‌شود.

فرآیند تولید به روش فورج (Forged)

تولید مغزی تبدیلی فشار قوی با روش فورج (آهنگری) انجام می‌شود. در این فرآیند، قطعه خام فولاد یا استیل در دمای بالا حرارت داده شده و سپس تحت فشار زیاد به شکل دلخواه در می‌آید. این روش باعث تراکم ساختار فلزی، حذف تخلخل‌ها و افزایش استحکام مکانیکی می‌شود. در نتیجه قطعه نهایی در برابر ترک، لرزش، ضربه و فشار بسیار مقاوم خواهد بود.

مراحل ساخت شامل:

1. انتخاب متریال خام مناسب (A105 یا F316)
2. برش اولیه و گرم‌کردن تا دمای شکل‌پذیری
3. اعمال فشار بالا در قالب فورج برای فرم‌دهی
4. ماشین‌کاری دقیق رزوه‌ها و سطح
5. بازرسی چشمی و تست‌های هیدرواستاتیک

این فرآیند سبب می‌شود مغزی تبدیلی فورج شده، نسبت به قطعات ریخته‌گری یا جوشی دوام و ایمنی بسیار بیشتری داشته باشد.

انواع متریال مغزی تبدیلی فشار قوی

۱. فولاد فورج (Carbon Steel A105)

نوع فولادی مغزی تبدیلی از متریال ASTM A105 تولید می‌شود که دارای مقاومت بالا، چقرمگی مناسب و قابلیت کار در دما و فشار بالا است. این نوع معمولاً در خطوط گاز، بخار، هوا و سیالات غیرخورنده به کار می‌رود. سطح آن گاهی با پوشش مشکی اکسید یا گالوانیزه محافظت می‌شود تا در برابر زنگ‌زدگی مقاوم‌تر شود.

۲. استنلس استیل (Stainless Steel 304 / 316)

در شرایطی که خوردگی، رطوبت، مواد شیمیایی یا اسید وجود دارد، نوع استیل بهترین گزینه است. استیل 304 مقاومت خوبی در برابر زنگ‌زدگی دارد و در صنایع غذایی، دارویی و بهداشتی کاربرد دارد. در مقابل، استیل 316 با وجود عنصر مولیبدن، مقاومت بسیار بالاتری در برابر کلر و اسیدها ارائه می‌دهد و در محیط‌های دریایی و پتروشیمیایی بیشتر استفاده می‌شود.

۳. فولاد آلیاژی (Alloy Steel)

در برخی موارد خاص از آلیاژهایی مانند F11 یا F22 استفاده می‌شود که برای دمای بسیار بالا طراحی شده‌اند. این نوع کمتر رایج است اما در نیروگاه‌ها یا خطوط بخار فوق‌فشار کاربرد دارد.

جدول مشخصات فنی مغزی تبدیلی فشار قوی کلاس 3000

رزوه‌های دو سر مغزی تبدیلی به صورت NPT (رزوه مخروطی آمریکایی) یا BSPT (رزوه انگلیسی) طراحی می‌شوند تا با اتصالات مختلف سازگار باشند. انتخاب نوع رزوه باید مطابق با استاندارد کل سیستم لوله‌کشی باشد تا از نشتی جلوگیری شود.

تفاوت مغزی تبدیلی استیل و فولادی

کاربردهای صنعتی

مغزی تبدیلی فشار قوی به دلیل ساختار مقاوم و طراحی دقیق، در صنایع مختلفی مورد استفاده قرار می‌گیرد، از جمله:

• سیستم‌های انتقال گاز طبیعی و متان
• خطوط بخار نیروگاهی و صنعتی
• سیستم‌های هیدرولیکی و پنوماتیکی
• پالایشگاه‌ها و مجتمع‌های پتروشیمی
• کارخانه‌های فولاد و سیمان
• صنایع غذایی و دارویی (در مدل استیل)

در تمامی این کاربردها، مقاومت در برابر فشار، دما و لرزش اهمیت زیادی دارد. همچنین مغزی تبدیلی به دلیل رزوه‌دار بودن، نصب آسان‌تری نسبت به اتصالات جوشی دارد.

نکات مهم هنگام خرید و نصب مغزی تبدیلی فشار قوی

1. حتماً از فروشندگان معتبر مانند استیل آس خرید کنید تا از اصالت متریال و استاندارد اطمینان حاصل شود.
2. نوع رزوه (NPT یا BSP) باید با سایر اتصالات سیستم یکی باشد.
3. از نوار تفلون یا خمیر مخصوص آب‌بندی استاندارد استفاده کنید.
4. در هنگام نصب از آچار مناسب و فشار یکنواخت استفاده کنید تا رزوه‌ها آسیب نبینند.
5. برای سیستم‌های خورنده از استیل 316 استفاده شود.

مزایای استفاده از مغزی تبدیلی فشار قوی فورج

• تحمل فشار بالا تا 3000 PSI
• ساختار یک‌دست و بدون تخلخل به‌دلیل فرآیند فورج
• مقاومت بالا در برابر سایش، ترک و لرزش
• قابلیت استفاده در محیط‌های دمای بالا
• طول عمر زیاد و هزینه نگهداری پایین
• موجودی در سایزها و آلیاژهای مختلف

نتیجه‌گیری نهایی

مغزی تبدیلی فشار قوی کلاس 3000 یکی از مهم‌ترین اتصالات فورج صنعتی است که برای شرایط کاری سنگین طراحی شده است. چه در صنایع انرژی و پتروشیمی، چه در سیستم‌های مکانیکی و بخار، این قطعه به‌دلیل ساختار مستحکم و طراحی دقیق، ضامن ایمنی و عملکرد پایدار خطوط لوله است. انتخاب صحیح بین مدل فولادی و استیل، بسته به محیط کاری و نوع سیال، می‌تواند بهره‌وری و طول عمر سیستم را به‌طور چشم‌گیری افزایش دهد.

در مجموعه نوین استیل، انواع اتصالات فورج از جمله مغزی تبدیلی، زانویی، سه‌راهی، بوشن و کپ در کلاس‌های 3000 و 6000 با بالاترین کیفیت تولید و عرضه می‌شوند.
